Ein druckluftbetriebenes Luftmesser wird häufig eingesetzt, wenn in einer Produktionslinie auf engstem Raum eine gezielte und kraftvolle Abblasung erforderlich ist. Es wird an die Druckluftanlage angeschlossen und wandelt die Luft in einen kontrollierten Strahl, Ring oder eine geformte Düse um, die zum Trocknen, Entfernen von Wasser oder Staub, zum Kühlen oder Reinigen von Teilen dient. In vielen Fabriken ist diese Art von pneumatischem Luftmesser einfacher zu installieren als ein Gebläse-betriebenes System, da die Druckluftquelle bereits in der Nähe der Maschine vorhanden ist.
Das bedeutet nicht, dass Druckluft immer die bessere Wahl ist. Bei breiten Förderbändern, Glasscheibenanlagen, Lebensmittelwaschanlagen oder kontinuierlichen Trocknungsprozessen mit hoher Auslastung liefert ein gebläsebetriebenes Luftmesser in der Regel ein höheres Luftvolumen bei niedrigerem Druck und ist über lange Betriebszeiten oft wirtschaftlicher. Die richtige Wahl hängt von der Produktbreite, dem Betriebszyklus, den verfügbaren Versorgungsleitungen, dem erforderlichen Aufprall, den Lärmschutzvorgaben und dem verfügbaren Platz für die Trocknungsstation ab.
QXY Machinery bietet verschiedene Druckluft-Luftmesserstrukturen an, darunter gerade, ringförmige und quadratische Luftmesser. Diese Produkte eignen sich besonders für Anlagen, die eine kompakte Installation, schnelle Reaktionszeiten, kundenspezifische Montage oder eine spezielle Luftabdeckung um unebene Teile erfordern.
Ein pneumatisches Luftmesser, auch Druckluftmesser genannt, nutzt Druckluft als Antriebsquelle. Die Luft strömt in das Messergehäuse, durchströmt eine interne Kammer und tritt durch einen schmalen Schlitz oder eine geformte Auslassöffnung aus. Diese Auslassöffnung wandelt die Druckluft in einen dünnen, hochenergetischen Luftschleier oder gerichteten Luftstrom um.
Das Funktionsprinzip unterscheidet sich von einem herkömmlichen, gebläsebetriebenen Luftmesser. Ein Gebläsesystem liefert normalerweise einen niedrigeren Druck, aber ein größeres Luftvolumen über ein Gebläse, Rohrleitungen und einen Verteiler. Ein pneumatisches Luftmesser nutzt hingegen Druckluft mit höherem Druck aus dem werkseitigen Druckluftnetz. Die QXY-Referenzspezifikationen beschreiben Druckluft als alternative Werksversorgung mit 80–110 psi, während viele gebläsebetriebene QXY-Luftmessersysteme mit einem Druck von etwa 2–6 psi am Luftmessereinlass arbeiten.
Diese unterschiedliche Luftquelle beeinflusst den optimalen Anwendungsbereich. Druckluftbetriebene Luftmesser eignen sich in der Regel gut für kurze, lokale oder intermittierende Einsätze. Gebläsebetriebene Luftmesser sind oft leistungsstärker für die kontinuierliche Trocknung über die gesamte Anlagenbreite, wo die Anlage über lange Zeit einen breiten, gleichmäßigen Luftschleier benötigt.

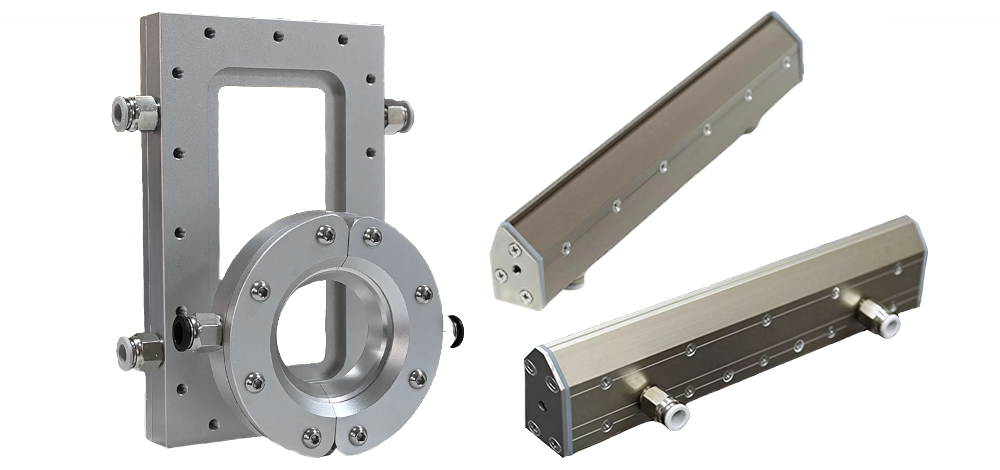

Die pneumatischen Luftmesser von QXY umfassen verschiedene Ausführungen für unterschiedliche Oberflächenformen und Abblasaufgaben. Auf den Produktseiten werden gerade, ringförmige und quadratische Luftmesser vorgestellt. Diese Bezeichnungen unterscheiden sich nicht nur, sondern auch die Auslassformen sind auf verschiedene Abdeckungsanforderungen ausgelegt.
Das gerade pneumatische Luftmesser ist die bekannteste Bauart, die mit Druckluft betrieben wird. Es kommt zum Einsatz, wenn ein schmaler Luftschleier Wasser, Staub, Späne, Pulver oder Flüssigkeitsfilme von einer Oberfläche oder Kante entfernen soll. Die Produktseite des pneumatischen Luftmessers QXY hebt die Möglichkeit der individuellen Anpassung von Länge, Auslasswinkel und Montagehalterung hervor. Dies ist besonders nützlich bei Produktionslinien mit festen Maschinenrahmen, eingeschränktem Zugang oder wenn das Produkt nicht näher an den Luftauslass herangeführt werden kann.
Für kleine und mittlere Abblasstationen kann dieser Typ nahe an der zu bearbeitenden Oberfläche platziert werden. Er lässt sich zudem über ein Magnetventil steuern, sodass die Luftzufuhr nur bei Anwesenheit eines Werkstücks erfolgt. Dadurch eignet er sich für indexierte Anlagen, Inspektionsstationen, die Reinigung vor dem Verpacken, kurze Förderbandabschnitte oder die lokale Trocknung nach dem Sprühen oder Spülen.
Ein ringförmiges Luftmesser hat die Form eines Rings. Anstatt von einer Seite zu blasen, umschließt es das Produkt und erzeugt so eine 360-Grad-Luftabdeckung. Die Produktinformationen von QXY beschreiben die Anwendung des ringförmigen Luftmessers bei beweglichen Gegenständen wie Drähten, Kabeln, Rohren, Strangpressprofilen, Flaschen und anderen zylindrischen Produkten. Auf der Seite werden außerdem Materialoptionen wie Kunststoff, Edelstahl 304, Edelstahl 316 und Aluminiumlegierung sowie die Möglichkeit der Anpassung des Innendurchmessers erläutert.
Diese Konstruktion ist nützlich, wenn ein gerades Luftmesser die Unterseite oder Rückseite des Produkts nicht erreichen würde. Kabel-, Schlauch- und Flaschenleitungen müssen nach dem Waschen, Kühlen, Beschichten oder der Dichtigkeitsprüfung oft rundum getrocknet werden. Ein ringförmiger Auslass reduziert den Bedarf an mehreren separaten Düsen, die aus verschiedenen Winkeln gerichtet sind.
QXY führt in seiner Kategorie pneumatischer Luftmesser auch ein quadratisches Luftmesser. Ein quadratischer oder geformter Luftauslass ist hilfreich, wenn ein langer, gerader Schlitz oder ein kreisförmiger Ring nicht die optimale Lösung darstellt. Er eignet sich beispielsweise für Kanten, Ecken, Vorrichtungen, Gehäuse oder Produktformen, bei denen die Luft einen definierten Bereich mit einer anderen Auslassgeometrie erreichen muss.
Hier kommt die individuelle Anpassung ins Spiel. Ein Käufer sollte ein pneumatisches Luftmesser – ob quadratisch, ringförmig oder gerade – nicht allein anhand des Produktnamens auswählen. Die Produktform, die Bewegungsrichtung, die benötigte Trockenfläche, der verfügbare Montageort und die Luftzufuhrleistung sollten die Konstruktion bestimmen.
Ein druckluftbetriebenes Luftmesser benötigt keinen separaten Gebläseschrank in der Nähe der Trocknungsstation. Steht im Werk bereits Druckluft an der Maschine zur Verfügung, kann das Luftmesser mit Druckluftleitungen, Filtern, Druckregler und Ventil integriert werden. Dies ist besonders vorteilhaft bei Anlagen mit beengten Platzverhältnissen, Nachrüstungen, Roboterstationen und kompakten Produktionszellen.
Pneumatische Luftmesser reagieren schnell. Ein Ventil schaltet die Luftzufuhr ein, sobald ein Werkstück den Abblasbereich erreicht, und nach der erforderlichen Zeit wieder ab. Dies ist besonders vorteilhaft bei Produktionslinien, in denen die Produkte nicht als durchgehende Bahn oder Platte transportiert werden, sondern nur voneinander getrennt sind. Zudem trägt es dazu bei, unnötigen Luftverbrauch zu reduzieren, wenn das Luftmesser nicht permanent in Betrieb sein muss.
Druckluft erzeugt einen starken lokalen Luftdruck. Das ist hilfreich, wenn das Ziel klein, nass, klebrig, vertieft oder schwer zugänglich ist. Beispiele hierfür sind Wasser an einem Flaschenhals, Flüssigkeit in einer Nut, Staub auf einem elektronischen Bauteil, Späne an einem bearbeiteten Teil oder Feuchtigkeit auf einer Kabeloberfläche.
Herkömmliche gerade Luftmesser eignen sich gut für ebene oder breite Flächen. Pneumatische Konstruktionen können auch als ringförmige oder quadratische Luftmesser ausgeführt werden. Dies bietet Ingenieuren mehr Flexibilität, wenn das Produkt rund, schmal oder vertikal ist, sich durch eine Führung bewegt oder in einer Vorrichtung fixiert ist.
Druckluft ist in Verpackungsmaschinen, Automatisierungsanlagen, Elektronikfertigungslinien und Wartungsstationen weit verbreitet. Ein pneumatisches Luftmesser lässt sich oft in der Nähe von Sensoren, Klemmen, Führungsschienen oder Inspektionskameras installieren, ohne dass ein großes Gebläse- und Kanalsystem umgebaut werden muss.
Viele Käufer verwenden den Begriff „Standard-Luftmesser“ synonym mit einem gebläsebetriebenen Luftmesser. Die beiden Systeme mögen am Auslass ähnlich aussehen, aber die Anforderungen an die Stromversorgung und die Funktionsweise unterscheiden sich.
Faktor | Druckluftbetriebenes Luftmesser | Gebläsegetriebenes Luftmesser |
Luftquelle | Die Druckluftversorgung der Anlage wird üblicherweise in der Nähe der Maschine geregelt. | Ein separates Gebläse versorgt die Luft über Kanäle oder Rohrleitungen mit Luft. |
Typischer Druckbereich | Druckluft mit höherem Druck; QXY-Referenzhinweise 80-110 psi als alternative Anlagenversorgung. | Niedrigerer Druck, höheres Volumen; QXY-Standardgebläsesysteme arbeiten oft mit etwa 2-6 psi am Messereinlass. |
Optimales Tastverhältnis | Zeitweises oder lokales Abblasen, bei dem die Luft nur bei Bedarf eingeschaltet werden kann. | Kontinuierliches Trocknen oder Abblasen über die gesamte Breite auf Förderbändern, Paneelen, Platten oder gewaschenen Produkten. |
Installationsraum | Kompakt. Normalerweise ist kein Gebläseschrank in der Nähe der Station erforderlich, sofern Druckluft verfügbar ist. | Benötigt Gebläse, Rohrleitungen, Verteilerplanung und oft mehr Installationsraum. |
Abdeckungsstil | Gut geeignet für fokussierte Bereiche, Kanten, kleine Teile, zylindrische Produkte und Sonderformen. | Gut geeignet für breite, gleichmäßige Luftschleier über ebene oder große Flächen. |
Betriebskostenproblem | Druckluft kann teuer werden, wenn sie kontinuierlich über große Flächen eingesetzt wird. | Oft wirtschaftlicher bei langem Dauerbetrieb und hohem Luftvolumenstrombedarf. |
Die praktische Regel ist einfach: Druckluft ist dann sinnvoll, wenn Kontrolle, Kompaktheit und lokale Wirkung wichtiger sind als das gesamte Luftvolumen. Ein Gebläse-betriebenes Luftmesser ist in der Regel besser geeignet, wenn die Anlage über viele Stunden pro Schicht einen breiten, stabilen Luftschleier benötigt.
Der Einsatz eines pneumatischen Luftmessers ist in der Regel in folgenden Situationen sinnvoll:
● Der Abblasbereich ist klein, eng, rund oder schwer zu erreichen.
● Die Maschine verfügt bereits über eine stabile Druckluftversorgung in der Nähe des Bahnhofs.
● Das Luftmesser muss nur während des Vorhandenseins des Werkstücks laufen, nicht kontinuierlich.
● Die Anlage benötigt eine schnelle Start-Stopp-Steuerung über ein Magnetventil oder ein SPS-Signal.
● Für ein Gebläse, einen Schalldämpfer, ein Kanalsystem oder einen großen Verteiler ist nicht genügend Platz vorhanden.
● Die Anwendung umfasst Kabel, Schläuche, Flaschen, Hälse, Ecken, Nuten oder in Vorrichtungen gehaltene Teile.
● Bei dem Projekt handelt es sich um eine Nachrüstung, bei der eine Änderung des Hauptstreckenlayouts teuer wäre.
Typische Anwendungen umfassen das Trocknen von Flaschenhälsen, Kabeln und Drähten, das Entfernen von Staub von Kleinteilen, das Ausblasen von Wasser aus Rillen, das Reinigen vor dem Markieren oder Etikettieren, das Kühlen kleiner Bauteile und das Entfernen von Flüssigkeiten aus Bereichen, die ein breiter Luftschleier nicht erreichen kann.
Druckluft ist zwar praktisch, aber nicht kostenlos. Ihre Erzeugung benötigt Energie, und der kontinuierliche Einsatz großer Durchflussmengen kann teuer werden. Soll eine Produktionslinie über längere Zeiträume die gesamte Breite eines Förderbandes, einer Glasscheibe, einer Leiterplatte, eines Metallstreifens, eines Lebensmittelbehälters oder eines gewaschenen Bauteils trocknen, empfiehlt sich in der Regel zunächst der Einsatz eines Gebläse-betriebenen Luftmessers.
Ein Gebläse-betriebenes System liefert hohe Luftmengen bei niedrigerem Druck. Es kann lange Luftmesser, mehrere Luftmesser oder Trocknungsstationen über die gesamte Breite mit einer gleichmäßigeren Abdeckung versorgen. Die Standard-Luftmesser von QXY weisen Schlitzbreiten von 0,5 bis 2 mm, einen Arbeitsabstand von ca. 20 bis 50 mm und kundenspezifische Längen bis zu 6 m für breite Produktionslinien auf. Diese Eigenschaften eignen sich oft besser für die Trocknung großer Flächen.
Die Wahl hängt nicht von der technologischen Weiterentwicklung ab, sondern davon, die Luftquelle optimal an den jeweiligen Prozess anzupassen. Ein kompaktes pneumatisches Luftmesser eignet sich hervorragend für kleinere Abblasprobleme. Ein gebläsebetriebenes Luftmesser hingegen kann ein Trocknungsproblem über die gesamte Breite effizienter lösen.
Bevor Sie sich für ein druckluftbetriebenes Luftmesser entscheiden, sammeln Sie bitte die folgenden Informationen. Dies hilft QXY, die richtige Konstruktion, Länge, das passende Material, die Einlassposition und die Montageart zu empfehlen.
● Produktform: ebene Fläche, Kante, Flasche, Rohr, Kabel, Profil, Ecke oder Befestigungsteil.
● Zielergebnis: Sichtbares Wasser entfernen, Staub entfernen, eine Oberfläche kühlen, vor der Etikettierung reinigen oder vor der Verpackung trocknen.
● Luftabdeckungsbereich: erforderliche Länge, Innendurchmesser, quadratische Auslassgröße oder fokussierte Abblaszone.
● Verfügbare Druckluft: Druck, Fördermenge, Luftqualität, Filtration und ob die Druckluftversorgung mit anderen Maschinen geteilt wird.
● Betriebsart: kontinuierliches, intermittierendes, teilgesteuertes oder zeitgesteuertes Abblasen.
● Montageposition: oben, seitlich, unten, schräg, Ringdurchführung oder innerhalb eines Geräterahmens.
● Materialanforderungen: Aluminiumlegierung, Edelstahl, Kunststoff oder andere Materialien, je nach Eignung für den Kontakt mit Wasser, Chemikalien, Lebensmitteln oder Korrosion.
● Lärm und Sicherheit: Bedienerabstand, Schutzvorrichtungen, Ablaufwege und ob die Luft vor Flüssigkeitsspritzern in Richtung Sensoren oder Personal geschützt werden sollte.
QXY-Produkt / Parameter | Praktische Bedeutung für die Auswahl |
Pneumatisches Luftmesser | Gerades, druckluftbetriebenes Luftmesser zum lokalen Abblasen von Oberflächen, Entfernen von Wasser und Staub sowie zur kompakten Maschinenintegration. Die Produktinformationen von QXY umfassen kundenspezifische Längen-, Winkel- und Montageoptionen. |
Ringförmiges Luftmesser | Ringförmige 360°-Luftabdeckung für Kabel, Drähte, Schläuche, Rohre, Flaschen und zylindrische Produkte. Die Produktinformationen von QXY weisen auf Optionen aus Kunststoff, Edelstahl 304, Edelstahl 316 und Aluminiumlegierung hin. |
Quadratisches Luftmesser | Pneumatische Luftmesserstruktur für Anwendungen, bei denen eine gerade Schlitz- oder Ringform nicht optimal ist. Dies ist insbesondere dann sinnvoll, wenn es sich bei dem Zielbereich um eine Ecke, Kante, Vorrichtung oder eine geformte Produktzone handelt. |
Druckluftversorgung | Die QXY-Referenzdaten betrachten werkseitig erzeugte Druckluft mit 80–110 psi als alternative Versorgungsquelle für Druckluftanwendungen. Der tatsächliche Druck sollte durch einen Prozesstest bestätigt werden. |
Vergleich mit Gebläseantrieb | Viele QXY-Gebläse-betriebene Luftmessersysteme arbeiten mit einem Druck von etwa 2-6 psi am Luftmessereinlass und eignen sich besser für die kontinuierliche Trocknung über die gesamte Breite. |
Kundenspezifischer Support | QXY kann über Länge, Auslassform, Material, Einlassanschluss, Montagehalterung, Winkel und anwendungsspezifische Installationsdetails sprechen. |
Beginnen Sie mit dem Prozess, nicht mit dem Produktnamen. Bei kleinen Nassbereichen, kurzen Zykluszeiten, kompakten Maschinen oder runden Produkten, die eine Rundum-Luftabdeckung benötigen, ist ein druckluftbetriebenes Luftmesser eine gute Wahl. Es ermöglicht eine direkte Steuerung und lässt sich optimal an das Werkstück anpassen.
Wenn die Anlage eine große Fläche kontinuierlich trocknet, berechnen Sie den Gesamtluftbedarf, bevor Sie Druckluft auswählen. Ein gebläsebetriebenes Luftmesser erfordert zwar unter Umständen mehr Planungsaufwand bei der Installation, bietet aber oft eine bessere Langzeitleistung für die Trocknung großer Flächen und hoher Durchsatzmengen. Dies gilt insbesondere für Bandwaschanlagen, große Platten, Blechmaterialien und lange Luftmesser.
In unklaren Fällen kann QXY Produktzeichnungen, Liniengeschwindigkeit, Fotos der Nassbereiche, verfügbare Luftquellen, Aufstellraum und das angestrebte Trockenheitsniveau prüfen. Eine kurze technische Überprüfung ist in der Regel aussagekräftiger als die Auswahl allein anhand der Kataloggröße.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein in Shenzhen ansässiger Hersteller, der sich auf Luftmessertrocknung, Staubentfernung, Wasserabblasen und industrielle Oberflächenreinigungslösungen spezialisiert hat. Das Unternehmen vereint Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb und verfügt über mehr als zehn Jahre Erfahrung mit Luftmesserprodukten und zugehörigen Systemen.
Das Produktsortiment von QXY umfasst Luftmesser aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, kleine Öffnungen, Tornado-Luftmesser, Ringluftmesser, Luft-Luft-Luftmesser, pneumatische Luftmesser und weitere kundenspezifische Ausführungen. Für Projekte mit druckluftbetriebenen Luftmessern bietet QXY verschiedene Auslassformen, Materialauswahl, kundenspezifische Montagehalterungen, individuelle Längen sowie anwendungsspezifische Installationsberatung.
F: Was ist ein druckluftbetriebenes Luftmesser?
A: Es handelt sich um ein Luftmesser, das anstelle eines Gebläses Druckluft aus der Anlage nutzt. Die Druckluft strömt durch eine schmale oder speziell geformte Öffnung und erzeugt so einen kontrollierten Luftstrom zum Trocknen, Reinigen, Kühlen oder Abblasen.
F: Ist ein pneumatisches Luftmesser dasselbe wie ein Standard-Luftmesser?
A: Nicht ganz. Ein pneumatisches Luftmesser wird mit Druckluft betrieben. Ein herkömmliches industrielles Luftmesser wird häufig von einem Gebläse angetrieben. Der Auslass mag ähnlich aussehen, aber Druck, Luftdurchsatz, Betriebskosten und optimaler Anwendungsbereich unterscheiden sich.
F: Ist Druckluft effizienter als ein Gebläse?
A: Das hängt vom jeweiligen Prozess ab. Druckluft kann für kurze, intermittierende oder lokal begrenzte Abblasvorgänge geeignet sein. Für die kontinuierliche, großflächige Trocknung ist ein gebläsebetriebenes Luftmesser oft wirtschaftlicher, da es ein größeres Luftvolumen bei niedrigerem Druck liefert.
F: Wozu dient ein ringförmiges Luftmesser?
A: Ein ringförmiges Luftmesser umschließt das Produkt und sorgt für eine 360-Grad-Luftabdeckung. Es wird häufig für Kabel, Drähte, Schläuche, Rohre, Flaschen und zylindrische Produkte verwendet, die rundum getrocknet oder gereinigt werden müssen.
F: Wann sollte ich ein quadratisches Luftmesser wählen?
A: Ein quadratisches Luftmesser kann in Betracht gezogen werden, wenn der Zielbereich nicht für einen langen, geraden Schlitz oder eine runde Ringstruktur geeignet ist. Es eignet sich für Formteile, Ecken, Vorrichtungsbereiche oder definierte Abblaszonen. Die endgültige Wahl sollte auf der Produktform und den Prüfanforderungen basieren.
F: Kann QXY druckluftbetriebene Luftmesser individuell anpassen?
A: Ja. QXY kann individuelle Längen, Auslassformen, Materialien, Einlassanschlüsse, Montagehalterungen, Winkel und Installationsmethoden basierend auf der Produktionslinie besprechen. Bei Ringluftmessern sind Innendurchmesser und Material besonders wichtig.
F: Welche Informationen sollte ich vor der Anfrage nach einem Angebot für ein pneumatisches Luftmesser übermitteln?
A: Bitte senden Sie uns die Produktgröße und -form, die Liniengeschwindigkeit, den Nass- oder Schmutzbereich, den erforderlichen Trocknungsgrad, den verfügbaren Druckluftdruck und -durchfluss, den Installationsraum, das bevorzugte Material, Fotos oder Zeichnungen sowie die Information, ob das Luftmesser kontinuierlich oder nur bei Vorhandensein eines Teils laufen soll.
Benötigen Sie eine kundenspezifische Luftmesserlösung? Senden Sie uns Ihre Anwendungsdetails, Materialanforderungen oder die Art der Luftquelle. Unser Ingenieurteam unterstützt Sie bei der Auswahl des passenden Modells.
