In vielen Produktionslinien wird eine mangelhafte Trocknung mit dem Luftmesser zunächst dem Messer selbst angelastet. Man vermutet, der Schlitz sei falsch, der Körper zu kurz oder die Qualität des Luftmessers unzureichend. Manchmal stimmt das. Sehr oft liegt das eigentliche Problem jedoch einen Schritt weiter vorne: Gebläse und Luftmesser waren nie richtig als System aufeinander abgestimmt.
Ein gebläsebetriebenes Luftmesser benötigt keinen hohen Druckluftdruck. Laut QXY-Leitfaden handelt es sich bei Gebläsesystemen um Systeme mit hohem Volumenstrom und niedrigem Druck, die typischerweise mit einem Druck von 2 bis 6 psi am Messereinlass arbeiten. Dieser Druck dient hauptsächlich dazu, Verluste in den Leitungen und den Widerstand des Luftmesserschlitzes zu überwinden und gleichzeitig eine effektive Oberflächenwirkung zu erzielen.
Wird das Gebläse ohne Berücksichtigung des Luftmesserschlitzes, der Leitungsbreite, des Montageabstands und der Rohrleitungsverluste ausgewählt, kann das Ergebnis in zweierlei Hinsicht enttäuschend sein. Das System kann schwach und ungleichmäßig arbeiten. Oder es verbraucht mehr Energie als nötig und hinterlässt dennoch Wasser auf dem Produkt.

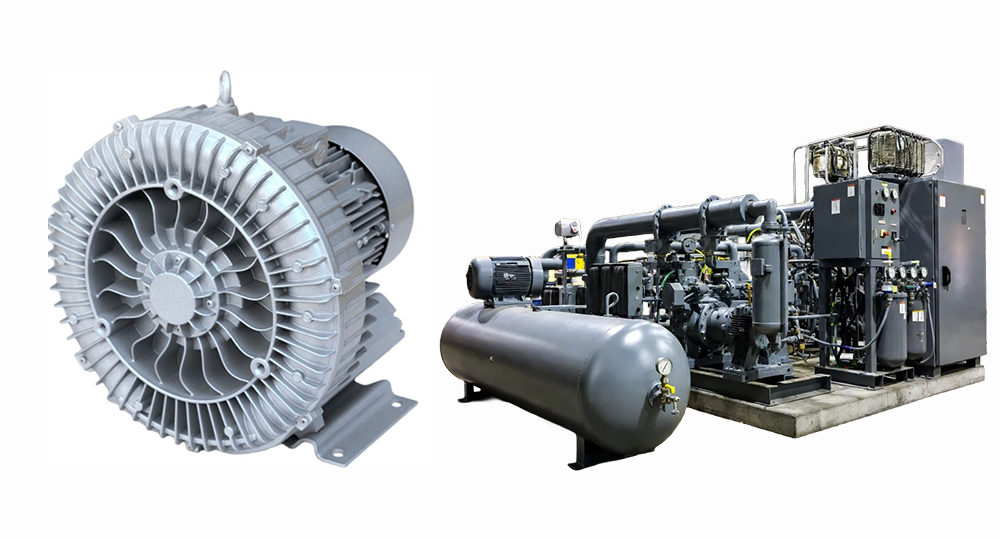

Das Muster ist meist dasselbe: Das Gebläse wurde anhand einer einfachen Zahl ausgewählt, während die eigentliche Anwendung von mehreren interagierenden Zahlen abhängt.
● Zuerst die Gebläseleistung auswählen, dann Schlitzabstand, Zielabstand, Produktbreite und Liniengeschwindigkeit festlegen.
● Nur das Luftvolumen zu betrachten und den Druck zu ignorieren, der erforderlich ist, um Rohrleitungsverluste und den Messerwiderstand zu überwinden.
● Verwendung eines Gebläses für eine breitere oder komplexere Leitung, ohne zu prüfen, ob der Betriebspunkt noch mit der Kennlinie des Luftmessersystems übereinstimmt.
● Die Kombination eines Gebläses mit einem Luftmesserschlitz, der für die erforderliche Aufprallkraft zu breit ist.
● Das Messer wird zu weit vom Produkt entfernt montiert, und man versucht dann, den durch die Vergrößerung des Gebläses bedingten Wirkungsverlust auszugleichen.
● Dabei werden Faktoren wie die Luftführung, die Filterbelastung, Leckagen oder Ungleichgewichte im Verteiler, die den nutzbaren Druck verringern, bevor die Luft das Messer erreicht, außer Acht gelassen.
Externe Ingenieurrichtlinien bestätigen dies. Kaeser merkt an, dass Niederdruck-Luftmessergebläse typischerweise mit einem Druck von 3 bis 6 psig arbeiten, um Systemverluste auszugleichen. Paxton warnt davor, dass das System in einen schlechten Betriebszustand mit hohem Druck, geringem Durchfluss und unzureichender Trocknung geraten kann, wenn die Gebläsekennlinie und die Widerstandskennlinie des Luftmessers nicht optimal aufeinander abgestimmt sind.
Ein häufiger Fehler beim Kauf ist die Annahme, dass ein zu kleines Gebläse die Trocknung beeinträchtigt. Manchmal stimmt das, aber nicht immer. Ein größeres Gebläse führt nicht automatisch zu einer besseren Trocknung der Produktoberfläche.
Ist der Schlitz zu breit, das Messer zu weit entfernt oder die Kanalführung ungünstig, kann mehr Motorleistung lediglich einen noch ineffizienteren Luftstrom in dieselbe ungünstige Konstruktion treiben. Der Energieartikel von QXY weist bereits darauf hin, dass überdimensionierte Gebläse den Stromverbrauch kontinuierlich erhöhen, während Schlitzspalt und Luftwiderstand die Effizienz des Systems maßgeblich beeinflussen.
Deshalb treten unzureichende Trocknung und hoher Energieverbrauch häufig gemeinsam auf. Dem System mangelt es nicht an Leistung. Es mangelt an nutzbarer Wirkung dort, wo das Produkt tatsächlich den Luftschleier durchläuft.

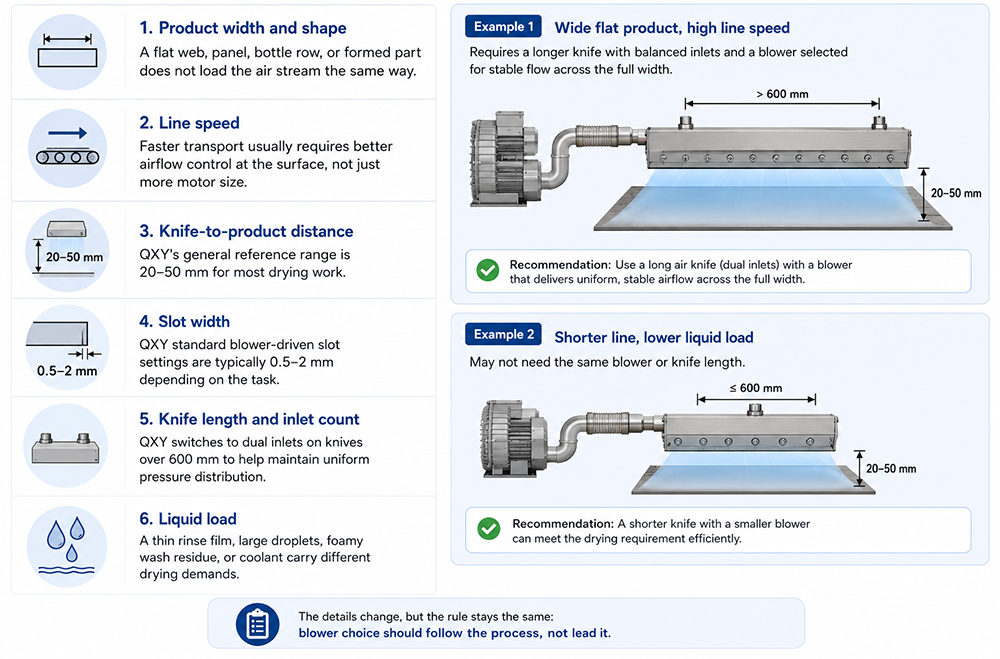

Eine sinnvolle Gebläseauswahl beginnt mit dem Prozess, nicht mit dem Motorenkatalog. Ingenieure sollten zunächst die Trocknungsaufgabe definieren und dann das Gebläse auf das Luftmesser und die Installation abstimmen.
● Produktbreite und -form: Eine flache Bahn, ein Paneel, eine Flaschenreihe oder ein Formteil belastet den Luftstrom nicht auf die gleiche Weise.
● Liniengeschwindigkeit: Für einen schnelleren Transport ist in der Regel eine bessere Luftstromkontrolle an der Oberfläche erforderlich, nicht nur eine größere Motorleistung.
● Abstand zwischen Messer und Produkt: Der allgemeine Referenzbereich von QXY liegt bei 20-50 mm für die meisten Trocknungsarbeiten.
● Schlitzbreite: Die Standard-Schlitzeinstellungen für QXY-Gebläseantriebe liegen je nach Aufgabe typischerweise zwischen 0,5 und 2 mm.
● Messerlänge und Anzahl der Einlässe: Bei Messern über 600 mm schaltet QXY auf zwei Einlässe um, um eine gleichmäßige Druckverteilung zu gewährleisten.
● Flüssigkeitsbelastung: Ein dünner Spülfilm, große Tropfen, schaumige Waschrückstände oder Kühlmittel stellen unterschiedliche Anforderungen an die Trocknung.
Beispielsweise benötigt ein breites, flaches Produkt bei hoher Fördergeschwindigkeit möglicherweise ein längeres Messer mit symmetrischen Einlässen und ein Gebläse, das für einen gleichmäßigen Durchfluss über die gesamte Breite ausgelegt ist. Eine kürzere Förderstrecke mit geringerer Flüssigkeitsmenge benötigt unter Umständen gar kein solches Gebläse. Die Details variieren, die Grundregel bleibt jedoch dieselbe: Die Gebläseauswahl sollte dem Prozess folgen, nicht ihn bestimmen.
Vor dem Austausch des Gebläses ist es ratsam zu prüfen, ob die Systemstörung auf einen tatsächlichen Luftmangel oder auf eine fehlerhafte Systemkonfiguration zurückzuführen ist. Dieser Schritt spart Zeit und oft auch Geld.
● Prüfen Sie, ob die Trocknung über die gesamte Breite oder nur in bestimmten Bereichen unzureichend ist. Lokale Schwachstellen deuten oft auf Probleme mit der Luftstromverteilung hin, nicht allein auf die Gebläsegröße.
● Messen Sie den tatsächlichen Abstand zwischen Messer und Produkt. Viele Systeme verlieren an Wirkung, weil das Messer zu weit entfernt montiert ist.
● Vor dem Austausch des Gebläses den Zustand der Schlitze, die Sauberkeit des Innenraums, die Dichtheit der Kanäle und die Filterbeladung prüfen.
● Vergleichen Sie die Nassleistung bei unterschiedlichen Bandgeschwindigkeiten. Wenn die Trocknung nur bei der Geschwindigkeit fehlschlägt, liegt das Problem möglicherweise eher in der unzureichenden nutzbaren Aufprallfläche als in der absoluten Luftmenge.
Dieser Ansatz ist wichtig, da viele Beschwerden über unzureichende Trocknungsleistung in Wirklichkeit versteckte Installations- oder Wartungsmängel sind. Ein verschmutzter Lufteinlass, ein verstopfter Filter, ein undichter Luftkanal oder ein sich verändernder Abstand zum Luftauslass können dazu führen, dass ein korrekt dimensioniertes Gebläse unterdimensioniert erscheint.
Die Referenzspezifikationen von QXY Machinery verdeutlichen bereits die grundlegende Logik der Abstimmung. Standardmäßige, gebläsebetriebene Aluminium-Luftmesser arbeiten üblicherweise mit Schlitzeinstellungen von 0,5–2 mm, einem Arbeitsabstand von 20–50 mm und einem Einlassdruck von 2–6 psi. Bei Messern mit einer Länge von über 600 mm werden zwei Lufteinlässe verwendet, um einen gleichmäßigeren Luftstrom über die gesamte Länge zu gewährleisten.
Das bedeutet, dass die Wahl des Gebläses zusammen mit Schlitzbreite, Messerlänge, Anzahl der Lufteinlässe und Montageposition erfolgen sollte. Technisch gesehen ist das Gebläse keine separate Anschaffung, sondern Bestandteil des Luftfördersystems.
Für Projekte mit ungewöhnlichen Leitungsbreiten, größeren Flüssigkeitsmengen, korrosiven Umgebungen oder speziellen Geometrien bietet QXY Machinery auch kundenspezifische Längen, Schlitzbreiten und Einlaufkonfigurationen an. Dadurch lassen sich unzureichende Trocknung und unnötige Überdimensionierung vermeiden.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery fertigt über 15 Standard-Luftmessertypen , darunter Ausführungen aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung sowie Ring-, Tornado-, Kleinloch- und doppelseitige Konfigurationen. Das Unternehmen bietet außerdem kundenspezifische Längen bis zu 6 Metern, individuelle Schlitzbreiten, individuelle Lochmuster und kundenspezifische Einlasskonfigurationen an, wenn Standardausführungen nicht ausreichen.
Für Luftmessertrocknungsanlagen unterstützt QXY Machinery Sie bei der Überprüfung von Messerlänge, Schlitzeinstellung, Einlassanordnung, Materialauswahl und Gebläseabstimmung vor der endgültigen Auswahl. So lässt sich ein System realisieren, das die erforderliche Oberflächenwirkung erzielt, ohne Energie zu verschwenden.
F: Was ist der häufigste Fehler bei der Dimensionierung von Luftmessergebläsen?
A: Der häufigste Fehler besteht darin, das Gebläse nur anhand der Motorleistung oder des beworbenen Luftdurchsatzes zu dimensionieren, anstatt Luftdurchsatz, Druck, Schlitz, Kanalverluste und Zielentfernung als ein System aufeinander abzustimmen.
F: Kann ein überdimensioniertes Gebläse trotzdem zu schwacher Trocknung führen?
A: Ja. Wenn die Schlitze, die Verrohrung, der Abstand oder die Luftstrombalance nicht stimmen, kann ein größeres Gebläse Energie verschwenden, ohne die tatsächliche Wirkung auf die Produktoberfläche zu verbessern.
F: Welchen Druck benötigt ein gebläsebetriebenes Luftmesser üblicherweise?
A: Viele industrielle Luftmessersysteme arbeiten mit einem Druck von etwa 2–6 psi am Messereinlass. Der genaue Bedarf hängt von der Schlitzform, der Leitungsgeometrie und dem Trocknungsziel ab.
F: Warum lässt die Trocknung nach, wenn das Messer zu weit entfernt montiert ist?
A: Weil die Geschwindigkeit abnimmt, bevor die Luft die Oberfläche erreicht. Je weiter die Luft reisen muss, desto stärker breitet sich der Luftstrom aus und desto weniger nutzbare Scherkraft erreicht das Produkt.
F: Sollte ich die Schlitzbreite verringern, bevor ich die Gebläsegröße erhöhe?
A: In vielen Fällen ja. Der Energieartikel von QXY weist darauf hin, dass Schlitzabstand, Luftgeschwindigkeit und Gebläseleistung eng miteinander verknüpft sind. Eine optimierte Schlitzeinstellung kann die Trocknung effizienter gestalten als eine bloße Vergrößerung der Motorleistung.
F: Wann sollte ein langes Luftmesser über zwei Lufteinlässe verfügen?
A: QXY verwendet üblicherweise Doppeleinlässe bei Messern mit einer Länge von mehr als 600 mm, damit der Druck von einem Ende des Messers zum anderen besser ausgeglichen bleibt.
F: Was sollte ich vorbereiten, bevor ich um Hilfe bei der Gebläseauswahl bitte?
A: Bereiten Sie folgende Informationen vor: Messerlänge, Schlitzbreite, Produktbreite, Liniengeschwindigkeit, Zielabstand, Flüssigkeitstyp, Kanalanordnung, Filterzustand sowie Fotos oder Zeichnungen des Installationsbereichs.
