Eine gute Luftmesserkonstruktion beginnt mit der Produktionslinie, nicht mit einer starren Katalogform. Eine Leiterplattenreinigungsanlage, eine Lebensmittelverpackungsanlage, eine Flaschentrocknungsstation, eine LCD-Glasreinigungsanlage, eine Metallstreifenwaschanlage, eine Textilverarbeitungsanlage und eine Teilewaschanlage benötigen jeweils ein anderes Luftströmungsverhalten. Manche Anlagen erfordern eine großflächige und gleichmäßige Oberflächentrocknung. Andere benötigen gezielte Luftzufuhr in Öffnungen. Wieder andere benötigen eine 360-Grad-Abdeckung um Rohre oder Kabel. Manche erfordern Korrosionsbeständigkeit in der Nähe von Chemikalien.

Deshalb behandelt QXY Machinery Luftmesser nicht als Standardprodukt. Das Unternehmen entwickelt individuelle Luftmesserlösungen auf Basis einer breiten Produktbasis und passt Struktur, Material, Länge, Schlitz, Einlass, Lochmuster und Layout an die jeweiligen Arbeitsbedingungen des Kunden an. Für industrielle Anwender ist dies von entscheidender Bedeutung, da eine ungeeignete Luftmesserkonstruktion häufig zu unzureichender Trocknung, hohem Energieverbrauch, Spritzern, Lärmbelästigung, Produktbewegung oder häufigen Wartungsarbeiten führt.

QXY Machinery verfügt über mehr als 15 Jahre Erfahrung im Bereich Luftmesser und vereint Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb in einem System. Das Unternehmen hat über 15 Standard-Luftmessertypen entwickelt und bietet kundenspezifische Luftmesserkonstruktionen für anlagenspezifische Anforderungen an.

Die Konstruktion von Luftmessern sollte vom Prozessproblem ausgehen

Ein Luftmesser ist mehr als nur eine Auslassöffnung. Es ist ein Luftstromwerkzeug, das auf Produkt, Flüssigkeitsmenge, Fördergeschwindigkeit, Einbauraum und gewünschte Endqualität abgestimmt sein muss. Ein Kunde mag zwar einen stärkeren Luftstrom fordern, doch die eigentliche Ursache kann in der Schlitzbreite, dem Montageabstand, dem Winkel, der Einlassbalance oder dem falschen Produkttyp liegen.

Ein Standard-Schlitzluftmesser kann beispielsweise viele ebene Flächen trocknen, entfernt aber möglicherweise kein Wasser, das sich in den Durchkontaktierungen von Leiterplatten befindet. Ein Seitenluftmesser eignet sich für Flaschenschultern oder Etikettenbereiche, trocknet aber unter Umständen keine kompletten, ebenen Flächen. Ein Ringluftmesser kann Kabel oder Rohre in einem Arbeitsgang umschließen, während ein Tornado-Luftmesser besser für vertiefte oder unebene Oberflächen geeignet ist.

Die Konstruktionslogik von QXY ist praxisorientiert: Man identifiziert die Nasszone, versteht, wohin das Wasser oder der Schmutz gelangen muss, und wählt dann die Luftmesserstruktur, die diese Aufgabe mit einem stabilen Luftstrom und einem überschaubaren Energieverbrauch bewältigen kann.

Innovation bei QXY Machinery bedeutet praktische Ingenieurskunst, nicht leere Versprechungen.

Bei Industrieanlagen sollte sich Innovation in der Produktstruktur widerspiegeln. Die Kompetenz von QXY Machinery im Bereich der Luftmesserkonstruktion basiert auf Werkskalibrierung, anpassbaren Designs, der Verwendung verschiedener Materialien, kundenspezifischen Abmessungen und anwendungsspezifischen Luftstrommustern. Ziel ist nicht, ein Produkt komplex aussehen zu lassen, sondern die Luftleistung in der Produktionslinie des Kunden zu optimieren.

QXY besitzt nationale Patente für verstellbare Luftmesser. Das Standard-Luftmesser aus Aluminiumlegierung des Unternehmens nutzt eine Doppelablenker-Innenstruktur, um eine gleichmäßige Austrittsgeschwindigkeit zu gewährleisten. Die werkseitige Zielvorgabe für die Luftstromgleichmäßigkeit liegt bei +/-5 % über die gesamte Messerlänge. Diese Details sind besonders wichtig bei breiten Trocknungsanlagen, wo eine ungleichmäßige Luftströmung zu Wasserflecken oder nassen Kanten führen kann.

QXY entwickelt außerdem Produktformen für spezifische Probleme: Luftmesser mit kleinen Löchern für die Durchkontaktierungstrocknung von Leiterplatten, Luft-Luft-Messer für die gleichzeitige beidseitige Trocknung, Ringluftmesser für runde Produkte, Tornado-Luftmesser für komplexe Oberflächen und chemikalienbeständige Ausführungen für raue Umgebungen.

Eine breite Produktpalette hilft Käufern, unterschiedliche Arbeitsbedingungen zu erfüllen.

Viele Produktionslinien können nicht dasselbe Luftmesser verwenden. Eine Trockenverpackungslinie benötigt möglicherweise ein leichtes Luftmesser aus Aluminiumlegierung. In der Lebensmittel- oder Pharmaindustrie kann Edelstahl erforderlich sein. Bei der Leiterplattenherstellung kann in der Nähe von Säuren und Laugen PVC oder Edelstahl notwendig sein. In stark korrosiven Umgebungen kann eine Titanlegierung erforderlich sein.

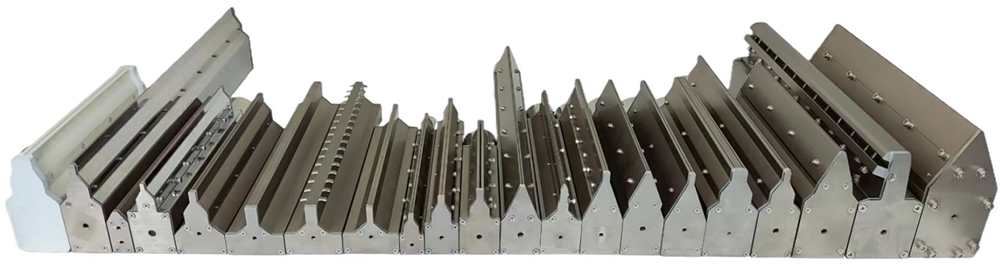

Das Produktsortiment von QXY Machinery umfasst Luftmesser aus Aluminiumlegierung , Edelstahl , PVC, Titanlegierung, Kleinloch-Leiterplatten-Luftmesser, Tornado-Luftmesser, Ring-Luftmesser, Luft-Luft-Messer und weitere kundenspezifische Ausführungen. Diese Vielfalt bietet Käufern nicht nur eine Auswahl an Größen, sondern ermöglicht es ihnen auch, die Produktstruktur optimal an das tatsächliche Risiko in ihrer Produktionslinie anzupassen.

Eine breite Modellpalette reduziert zudem erzwungene Kompromisse. Anstatt für jede Aufgabe ein Standard-Schlitzmesser zu verwenden, können Ingenieure eine Struktur wählen, die zur Produktform, Oberflächengeometrie, Feuchtigkeitsverteilung, Materialumgebung und zum Maschinenraum passt.

Kundenspezifisches Luftmesserdesign: Was lässt sich einstellen?

Die Anpassung beschränkt sich nicht nur auf die Verlängerung des Luftmessers. Die Länge ist zwar wichtig, insbesondere bei breiten Förderbändern, aber ein kundenspezifisches Luftmesser kann auch eine bestimmte Schlitzbreite, Einlassrichtung, Einlassmenge, Material, Lochmuster, Montagerichtung oder Oberflächenbeschaffenheit erfordern.

Die Standard-Luftmesser aus Aluminium von QXY sind in Längen von 150, 300, 450, 600, 800 und 1000 mm erhältlich; Sonderlängen bis zu 6 m sind auf Anfrage möglich. Der Standard-Spaltbereich liegt zwischen 0,5 und 2 mm und eignet sich für viele industrielle Trocknungsanwendungen. Die Einstellung erfolgt werkseitig nach Kundenwunsch. Bei Messern mit einer Länge von über 600 mm werden üblicherweise Doppeleinlässe verwendet, um eine bessere Druckverteilung zu gewährleisten.

Für Leiterplattenanwendungen verwendet das Luftmesser für kleine Löcher von QXY ein zweireihiges Muster mit 1-mm-Löchern: eine Reihe gerader und eine Reihe schräger Löcher. Diese Konstruktion ist für Wasser in Durchgangslöchern konzipiert, das mit einem herkömmlichen Schlitzmesser möglicherweise nicht effektiv entfernt werden kann.

Designoptionen nach Anwendungsbedarf

Warum Forschung und Entwicklung sowie hauseigene Produktion für kundenspezifische Projekte wichtig sind

Die Entwicklung kundenspezifischer Luftmesser ist einfacher, wenn Forschung und Entwicklung sowie die Produktion eng zusammenarbeiten. Ein reiner Vertriebsanbieter kann zwar die Länge anpassen, doch echte Individualisierungen erfordern oft technische Entscheidungen: Einlassposition, Schlitztoleranz, Materialverhalten, Montagerichtung, Gebläseanpassung und Qualitätskontrollen vor der Auslieferung.

QXY Machinery integriert Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb. Dadurch kann das Team vom Kundenproblem zur Produktspezifikation gelangen, ohne die Konstruktionsgespräche von der Fertigungsrealität zu trennen. Für Einkäufer reduziert dies das Risiko, ein Produkt zu bestellen, das zwar den Zeichnungen entspricht, aber in der Produktion versagt.

Die hauseigene Fertigung fördert zudem die Wiederholgenauigkeit. Wenn ein Werk die Schlitzbreite kalibriert, die Gleichmäßigkeit des Luftstroms überprüft und die Produktnutzung versteht, können zukünftige Ersatzteile oder modifizierte Versionen dem ursprünglichen Funktionsdesign näherkommen.

Wie Käufer ihre individuellen Anforderungen kommunizieren sollten

Eine gute Anfrage für kundenspezifische Luftmesser sollte mehr als nur die Längenangaben enthalten. Käufer sollten Produktfotos oder Zeichnungen, die Förderbandbreite, die Produktbreite, die Liniengeschwindigkeit, die Art der Flüssigkeit, die Lage der Nasszone, die erforderliche Trockenfläche, die verfügbare Gebläse- oder Druckluftversorgung, den Installationsraum, die Materialanforderungen und die Reinigungsumgebung angeben.

Bei Trocknungsproblemen ist es hilfreich, den genauen Ablauf zu beschreiben. Bleibt Wasser am Rand zurück? Verbleibt es in Löchern? Setzt sich der Nebel nach dem Abblasen wieder ab? Bewegt sich das Produkt im Luftstrom? Trocknet eine Seite besser als die andere? Diese Details sind für die Konstruktionsplanung deutlich aussagekräftiger als die einfache Bitte um „mehr Wind“.

Sobald die Arbeitsbedingungen klar sind, kann QXY empfehlen, ob für die Anlage ein Standardmodell, ein modifiziertes Standardmodell oder eine komplett kundenspezifische Luftmesserkonstruktion erforderlich ist.

QXY-Referenzspezifikationen für die Luftmesserkonstruktion

Über QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.

QXY Machinery hat eigenständig Dutzende von Luftmessermodellen entwickelt, darunter solche aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Kleinloch-Leiterplatten-Luftmesser, Ring-Luftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Das Unternehmen unterstützt standardisierte Produktionslinienanforderungen und entwickelt kundenspezifische Luftmesser für die Leiterplattenfertigung, die LCD-Glasreinigung, die Lebensmittelverarbeitung, die Getränkeverpackung, die pharmazeutische Produktion, den Druck, die Textil- und die Hardwareherstellung.

QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.

-> Kontaktieren Sie QXY Machinery, um die Entwicklung kundenspezifischer Luftmesser für Ihre Produktionslinie zu besprechen.

Häufig gestellte Fragen

F: Was umfasst die Konstruktion eines Luftmessers?

A: Die Konstruktion des Luftmessers umfasst Länge, Material, Schlitzbreite, Lochmuster, Einlassmenge, Einlassrichtung, Innenstruktur, Montageanordnung und Abstimmung auf das Gebläse oder die Luftquelle.

F: Kann QXY Machinery Luftmesser individuell anpassen?

A: Ja. QXY unterstützt kundenspezifische Luftmesserlängen, Schlitzbreiten, Lochmuster, Einlasskonfigurationen, Materialauswahl und anwendungsspezifische Layouts basierend auf der Produktionslinie des Kunden.

F: Wie viele verschiedene Luftmessertypen bietet QXY an?

A: QXY produziert über 15 Standard-Luftmessertypen, darunter Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, PCB mit kleinem Loch, Tornado, Ring und Luft-Luft-Luftmesser.

F: Warum ist die Forschungs- und Entwicklungskapazität für die Konstruktion von Luftmessern wichtig?

A: Die Forschungs- und Entwicklungskompetenz trägt dazu bei, das Luftmesser optimal an den Prozess anzupassen, anstatt nur die Größe zu verändern. Sie beeinflusst die Gleichmäßigkeit des Luftstroms, die Schlitzstruktur, die Einlassgestaltung, die Materialauswahl und die Lösung anwendungsspezifischer Probleme.

F: Welche Informationen benötige ich für ein kundenspezifisches Druckluftmesser?

A: Bitte senden Sie Produktfotos, Förderbandbreite, Produktbreite, Liniengeschwindigkeit, Lage der Nasszone, Flüssigkeitsart, erforderlichen Trockenheitsgrad, Luftquelle, Installationsraum sowie Material- oder Reinigungsanforderungen.

F: Welches Material für das Luftmesser sollte ich wählen?

A: Aluminiumlegierungen eignen sich für viele industrielle Anlagen in trockenen Bereichen. Edelstahl wird für die Lebensmittel-, Getränke- und Pharmaindustrie sowie für Reinigungs- und korrosive Umgebungen bevorzugt. PVC oder Titan können bei stärkerer chemischer Belastung in Betracht gezogen werden.

F: Kann QXY Luftmesser für die Trocknung von Durchstecklöchern auf Leiterplatten entwickeln?

A: Ja. Das Luftmesser mit kleinen Löchern von QXY verwendet ein zweireihiges 1-mm-Lochdesign mit geraden und abgewinkelten Löchern, um Wasser aus den Durchgangslöchern und feinen Platinenstrukturen zu entfernen.
