In Fabriken werden Druckluftwerkzeuge nicht aus akademischen Gründen verglichen. Der Vergleich findet statt, weil Etiketten sich lösen, Codierungen verschmieren, Spülwasser am Blechrand zurückbleibt oder die Anlage langsamer läuft als vorgesehen. Bei breiten Trockenanlagen entstehen diese Probleme meist durch eines von zwei Faktoren: Der Luftstrom deckt nicht die gesamte Breite ab oder er erreicht diese Breite nicht gleichmäßig.
Deshalb ist die Frage Luftmesser vs. Luftdüse relevant. Beide können Wasser und Schmutz transportieren und sind nützlich. Sie erzeugen jedoch nicht dasselbe Luftstrommuster und verhalten sich bei großen Zielflächen unterschiedlich.
Wenn es sich bei dem Produkt um einen Streifen, eine Platte, ein Paneel, eine Bahn, ein mit Behältern gefülltes Förderband oder ein anderes großflächiges Ziel handelt, kann die falsche Wahl zu trockenen Stellen, feuchten Stellen, hohen Druckluftrechnungen und endlosen kleinen Nachjustierungen in der Produktionslinie führen.

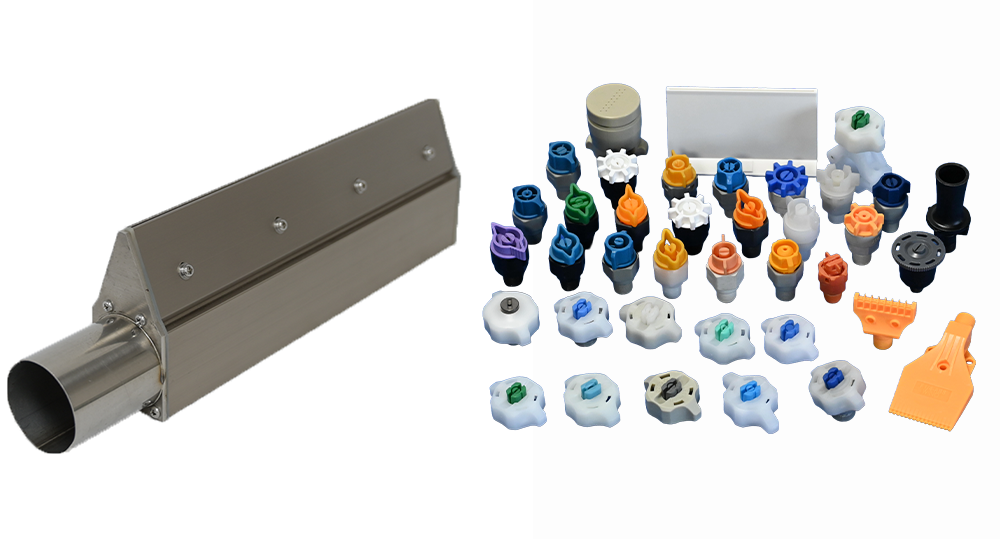

QXYs eigene Anleitung für Luftmesser erklärt den Unterschied sehr anschaulich: Eine normale Düse bläst Luft punktuell, während ein Luftmesser die Luft in einer langen, gleichmäßigen Linie über die gesamte Produktbreite verteilt. Dieser Unterschied im Ausstoßmuster ist der Kernpunkt dieses Vergleichs.
Eine Luftdüse lässt sich am besten als Punktwerkzeug verstehen. Sie erzeugt einen konzentrierten Strahl. Dieser Strahl kann rund oder fächerförmig sein, deckt aber immer einen definierten Bereich ab. Um eine größere Fläche zu behandeln, benötigt man in der Regel mehrere Düsen in einer Reihe sowie einen sorgfältigen Abstand und eine ausreichende Überlappung.
Ein Luftmesser ist ein Rohrleitungswerkzeug. Sein Plenum und der Luftschlitz sind so konstruiert, dass der Luftstrom über die gesamte Länge des Messerkörpers geleitet wird. Bei einem gut konstruierten Messer bleibt der Luftausstoß von einem Ende zum anderen gleichmäßig. QXY beschreibt dies als Druck- und Geschwindigkeitsausgleich entlang des Luftschlitzes, während Air Control Industries es als Luftbalance ohne Druckspitzen oder -tiefs bezeichnet.
Bei der großflächigen Trocknung besteht die Hauptaufgabe des Ingenieurs nicht nur darin, schnell Luft zu erzeugen, sondern auch darin, über die gesamte Breite des Zielobjekts nutzbare Luft zu erzeugen. Hier spielen Luftmesser in der Regel ihre Stärken aus.
● Ein langer, durchgehender Luftschleier anstelle vieler einzelner Aufprallpunkte.
● Gleichmäßigere Luftzirkulation über die gesamte Produktbreite, wodurch Nassstreifen und Trockenstreifen vermieden werden.
● Einfacherer Aufbau, da ein Gehäuse einen Verteiler mit mehreren Düsen ersetzen kann.
● Besser geeignet für Gebläse-betriebene Systeme, die üblicherweise mit einem Druck von 2-6 psi am Messereinlass arbeiten und im Betrieb weniger Kosten verursachen als die langfristige Druckluftabsaugung.
● Geringeres Risiko von Totzonen zwischen den Austrittspunkten bei flächiger, ebener oder sich ständig bewegender Oberfläche.
Die externen Düsenführungspunkte weisen in dieselbe Richtung. Der Düsentrocknungsleitfaden unterscheidet Punktdüsen, Flachstrahldüsen und Luftmesser nach ihrer Abdeckungsgeometrie und beschreibt Luftmesser explizit als die Option mit der höchsten Gleichmäßigkeit für die Trocknung von Folien, Bahnen, Endlosplatten und Streifen auf vollflächigen Förderbändern.
Auch der Energieverbrauch spielt eine Rolle. QXY gibt an, dass Gebläse-betriebene Luftmesser ein hohes Luftvolumen bei niedrigem Druck liefern und im Betrieb in der Regel deutlich günstiger sind als Druckluft für die Trocknung in der Fabrik. Das bedeutet nicht, dass jede Düsenstation verschwenderisch ist. Es bedeutet vielmehr, dass eine großflächige, kontinuierliche Trocknung meist teuer wird, wenn sie auf viele Druckluftdüsen angewiesen ist, um das zu imitieren, was ein optimal dimensioniertes Luftmesser gleichmäßiger leisten kann.
Eine Düse ist kein schwächeres Luftmesser. Sie ist ein anderes Werkzeug. Bei manchen Anwendungen ist der konzentrierte Strahl genau das Richtige. Flächentrocknung gehört zwar meist nicht dazu, aber viele Produktionslinien umfassen dennoch kleinere Bereiche, in denen Düsen sinnvoller sind.
● Komplexe Teile mit Löchern, Ecken, Vertiefungen oder Taschen, in die ein konzentrierter Punktstrahl einen bestimmten Bereich erreichen muss.
● Kurze, lokale Aufträge, bei denen nur eine schmale Zone abgeblasen werden muss.
● Stationen mit geringer Auslastung oder intermittierendem Betrieb, bei denen eine kleine Druckluftanlage einfacher zu installieren ist als ein Gebläsesystem.
● Prototypenarbeiten oder Mischproduktstationen, bei denen die Bediener den Zielbereich ständig ändern.
● Starke Späne- oder Kühlmittelentfernung, bei der eine konzentrierte Aufprallkraft an einem Punkt wichtiger ist als eine gleichmäßige Breite.
Dies gilt insbesondere für bearbeitete Teile, Gussteile und unregelmäßig geformte Produkte. Wenn sich Wasser oder Kühlmittel in einer Bohrung, einer Vertiefung oder einer lokalen Aushöhlung befindet, kann ein Punktstrahl einem Luftschleier über die gesamte Breite überlegen sein. In solchen Fällen sollte der Vergleich nicht generell als besser oder schlechter, sondern bezogen auf die jeweilige Geometrie erfolgen.

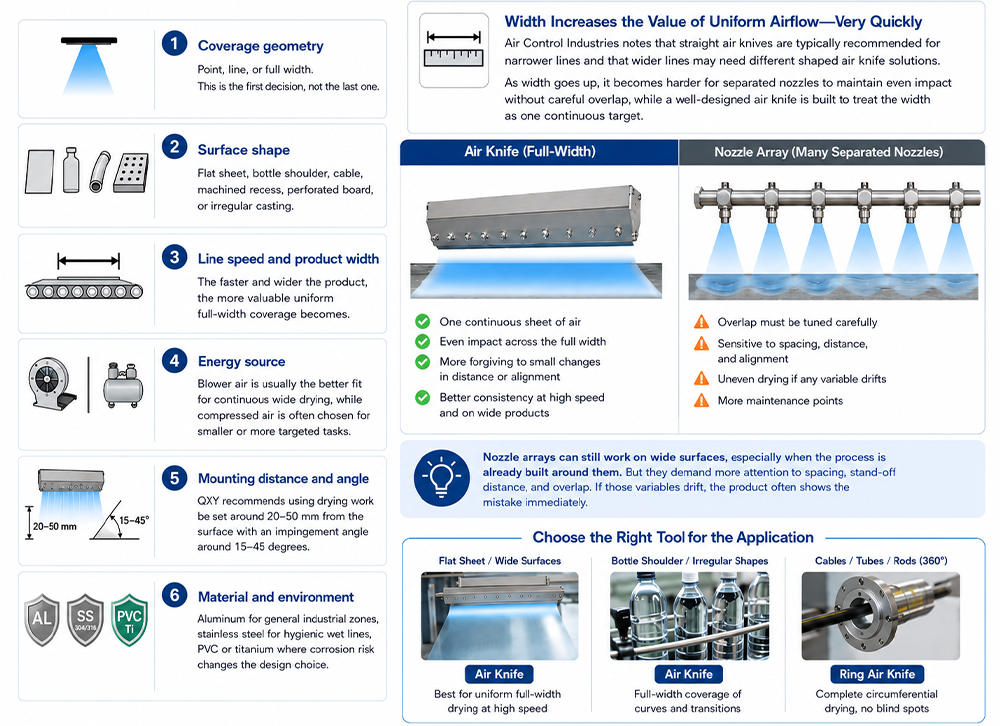

Ein sinnvoller Vergleich beschränkt sich nicht auf den Produkttyp. Ingenieure sollten ihre Entscheidung anhand weniger praktischer Faktoren treffen, die die Trocknungsqualität, die Betriebskosten und den Installationsaufwand beeinflussen.
● Abdeckungsgeometrie: Punkt, Linie oder volle Breite. Dies ist die erste, nicht die letzte Entscheidung.
● Oberflächenform: flaches Blech, Flaschenschulter, Kabel, bearbeitete Aussparung, Lochplatte oder unregelmäßiges Gussteil.
● Liniengeschwindigkeit und Produktbreite: Je schneller und breiter das Produkt, desto wertvoller wird eine gleichmäßige Abdeckung über die gesamte Breite.
● Energiequelle: Für die kontinuierliche großflächige Trocknung eignet sich in der Regel Gebläseluft besser, während Druckluft oft für kleinere oder gezieltere Aufgaben gewählt wird.
● Montageabstand und -winkel: QXY empfiehlt, die meisten Trocknungsarbeiten in einem Abstand von ca. 20-50 mm zur Oberfläche und mit einem Auftreffwinkel von ca. 15-45 Grad durchzuführen.
● Material und Umgebung: Aluminium für allgemeine Industriezonen, Edelstahl für hygienische Nassleitungen, PVC oder Titan, wenn das Korrosionsrisiko die Konstruktionswahl beeinflusst.
Ein Detail ist wichtiger, als viele Käufer annehmen: Die Breite erhöht den Wert eines gleichmäßigen Luftstroms erheblich. Air Control Industries weist darauf hin, dass gerade Luftmesser typischerweise für schmalere Leitungen empfohlen werden, während für breitere Leitungen möglicherweise anders geformte Luftmesser benötigt werden. Der Grund dafür ist einfach: Mit zunehmender Breite wird es für getrennte Düsen schwieriger, ohne sorgfältige Überlappung einen gleichmäßigen Aufprall zu gewährleisten. Ein gut konstruiertes Luftmesser hingegen ist so ausgelegt, dass es die gesamte Breite als ein durchgehendes Ziel behandelt.
Düsenanordnungen eignen sich auch für große Flächen, insbesondere wenn der Prozess bereits darauf ausgelegt ist. Allerdings erfordern sie mehr Aufmerksamkeit hinsichtlich Abstand, Sicherheitsabstand und Überlappung. Weichen diese Parameter ab, zeigt sich der Fehler oft sofort im Produkt.
Die Standard- Luftmesser aus Aluminiumlegierung von QXY Machinery sind für großflächige, lineare Abblas- und Trocknungsarbeiten konzipiert. Der Standard-Schlitzbereich liegt zwischen 0,5 und 2 mm, die Standardlängen erreichen 1000 mm, Sonderlängen sind bis zu 6 Meter erhältlich, und Messer mit einer Länge von über 600 mm verfügen über zwei Lufteinlässe, um einen gleichmäßigen Luftstrom zu gewährleisten. Genau diese Details sind entscheidend, wenn ein Kunde eine großflächige Fläche und nicht nur ein einzelnes lokales Merkmal trocknen möchte.
Für die allgemeine Trocknung flacher Flächen ist ein gerades Luftmesser meist die erste Wahl. Bei großen Flächenbreiten, ungünstigen Geometrien oder runden statt flachen Produkten bietet QXY auch Ring-, Tornado-, Kleinloch-, Edelstahl-, PVC- und andere kundenspezifische Ausführungen an. Dies ist wichtig, da manche Anlagen zunächst als Problem mit geraden, breiten Flächen erscheinen und sich nach der Installation als Geometrieproblem herausstellen.
Welches System eignet sich also besser zum Trocknen großer Flächen? In den meisten Fällen ist die Antwort: das Luftmesser. Es erzeugt die für den jeweiligen Zweck erforderliche Luftstromform: eine lange, gleichmäßige und flächendeckende Abdeckung. Luftdüsen spielen zwar auch eine Rolle, aber hauptsächlich dann, wenn es nicht wirklich um großflächiges Trocknen geht oder wenn der Prozess eher eine gezielte Einwirkung als eine gleichmäßige Breitenregelung erfordert.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery liefert Luftmesser in verschiedenen Ausführungen (Ring-, Tornado-, Kleinloch- und doppelseitige Ausführungen) aus Aluminiumlegierung, Edelstahl, PVC und Titanlegierung für Branchen wie Leiterplatten-, LCD-Glas-, Getränke-, Lebensmittel-, Pharma-, Druck-, Textil- und Hardwareherstellung. Das Unternehmen bietet zudem kundenspezifische Längen, Schlitzbreiten, Lochmuster und Einlassanordnungen für individuelle Anforderungen.
Bei großflächigen Trocknungsprojekten unterstützt QXY Machinery Sie bei der Überprüfung von Produktbreite, Liniengeschwindigkeit, Luftquelle, Materialanforderungen, Montageabstand und Anstellwinkel vor der endgültigen Auswahl. So lässt sich leichter entscheiden, ob ein Standard-Luftmesser, eine Düsenanordnung oder eine kundenspezifische Konfiguration optimal geeignet ist.
F: Ist ein Luftmesser dasselbe wie eine Luftdüse?
A: Nein. Eine Luftdüse bläst einen konzentrierten Luftstrahl auf einen Punkt. Ein Luftmesser erzeugt einen langen, kontinuierlichen Luftstrom über eine breitere Linie. Die beiden Werkzeuge lösen unterschiedliche Abdeckungsprobleme.
F: Welches eignet sich besser zum Trocknen großer Flächen?
A: In den meisten Fällen ist ein Luftmesser besser geeignet. Große Flächen benötigen eine gleichmäßige Abdeckung über die gesamte Breite. Genau dafür ist ein Luftmesser konzipiert.
F: Warum hinterlassen Düsenanordnungen manchmal nasse Streifen?
A: Weil jede Düse nur einen Teil der Breite abdeckt. Wenn Abstand, Überlappung, Druck oder Düsenabstand nicht stimmen, entstehen Lücken zwischen den Sprühmustern, die zu ungleichmäßiger Trocknung führen.
F: Wann sollte ich noch Luftdüsen verwenden?
A: Wählen Sie Düsen, wenn Sie ein gezieltes Abblasen in Löcher, Vertiefungen oder einen sehr kleinen lokalen Bereich benötigen, oder wenn der Einsatz kurz ist und ein komplettes, mit einem Gebläse betriebenes Luftmessersystem nicht erforderlich wäre.
F: Verbraucht ein Luftmesser immer weniger Energie?
A: Nicht immer bei jeder kleinen Anwendung, aber für die kontinuierliche Trocknung großer Flächen sind gebläsebetriebene Luftmessersysteme oft viel günstiger im Betrieb als das langfristige Abblasen mit Druckluft.
F: Welche Breite kann ein Standard-QXY-Luftmesser abdecken?
A: Zu den Standardlängen von QXY gehören 150, 300, 450, 600, 800 und 1000 mm. Auf Wunsch sind auch Sonderlängen bis zu 6 Metern erhältlich.
F: Was ist, wenn die Oberfläche breit, aber nicht flach ist?
A: An diesem Punkt wird die Entscheidung spezifischer. Ein gerades Luftmesser kann zwar noch funktionieren, aber manche Anwendungen erfordern eine andere Geometrie, wie z. B. Ring-, Tornado- oder doppelseitige Konfigurationen, um einen effektiven Luftstrom über die tatsächliche Oberflächenform zu gewährleisten.
