Luftstromregelung mit Luftmessern in der Leiterplattenfertigung: Prozessauswirkungen und praktische Auswahl

2026-08-27

Luftstromregelung mit Luftmessern im Leiterplattenproduktionsprozess: Auswirkungen und praktische Auswahl.

In der Leiterplattenfertigung wird die Luftströmung oft als Nebensache betrachtet, bis Qualitätsprobleme auftreten. Tatsächlich  spielt die Luftströmung von Luftmessern   eine direkte Rolle bei der Kontrolle der Lötdicke, der Trocknungseffizienz, der Oberflächenreinheit und der Langzeitstabilität horizontaler Nassverarbeitungslinien. Für B2B-Hersteller ist die Stabilität der Luftströmung keine theoretische Frage; sie beeinflusst Ausbeute, Nacharbeitsquoten und Produktionskontinuität.

Qualitativ hochwertige Fachbeiträge zu diesem Thema weisen klare Gemeinsamkeiten auf. Sie stellen einen Zusammenhang zwischen Luftströmung und spezifischen Defekten her, konzentrieren sich auf definierte Prozessschritte wie HASL und die Trocknung nach dem Spülen und erläutern, wie sich anpassbare Parameter in messbare Ergebnisse umsetzen lassen. Dieser Artikel folgt diesem Ansatz und bietet einen praxisorientierten Einblick in das Verhalten der Luftströmung sowie in Entscheidungsfaktoren, die für die Leiterplattenfertigung und die Beschaffung von Produktionsanlagen relevant sind.

Warum die Luftströmung in horizontalen Nassverarbeitungslinien für Leiterplatten wichtig ist

Horizontale Nassbearbeitungsanlagen setzen Leiterplatten wiederholtem Flüssigkeitskontakt aus, einschließlich chemischer Behandlung, Spülung, Lötbeschichtung und Oberflächenkonditionierung. Nach jedem Bearbeitungsschritt muss die Restflüssigkeit kontrolliert entfernt werden.  Ein Luftmesser dient   als letzte Regulierungsstufe und bestimmt, ob die Flüssigkeit vollständig entfernt oder in den nächsten Prozess mitgeführt wird.

Physikalisch betrachtet, erzeugt der Luftstrom Scherkräfte, um die Oberflächenspannung zu überwinden. Reicht die Luftstromenergie nicht aus, verbleibt Flüssigkeit in Durchkontaktierungen, an Pad-Kanten und auf Oberflächenstrukturen. Ist der Luftstrom hingegen zu stark oder ungünstig gerichtet, kommt es zu Spritzern und erneuter Ablagerung. In beiden Fällen treten die Defekte stromabwärts und nicht direkt an der Luftstromstation auf, was die Ursachenanalyse erschwert.

Aufgrund dieser verzögerten Wirkung werden Probleme mit der Luftströmung häufig fälschlicherweise auf chemische oder Materialeigenschaften zurückgeführt. Produktionsteams betrachten die Luftströmungskontrolle zunehmend als Ertragsvariable und nicht mehr nur als einfache Trocknungshilfe.

Um die Lötdicke effektiv zu kontrollieren,  sollte der Luftstrom, der die Leiterplatte beschattet, minimiert werden, da eine ungleichmäßige Luftverteilung dazu führen kann, dass Löttropfen auf der Leiterplatte zurückbleiben. Die Anpassung des Luftstroms ist entscheidend, um Lötbrücken beim Nasslöten (HASL) zu vermeiden – ein häufiger Fehler, der durch unzureichenden Luftdruck oder falsch ausgerichtete Luftmesser verursacht wird. Bei der Anpassung des Luftstroms für HASL ist die Ausrichtung der Luftmesser im System für die Leiterplatte zu berücksichtigen . Luftstromwinkel, Druck und Abstand zur Leiterplatte sollten aufeinander abgestimmt sein, um ein gleichmäßiges Löten zu gewährleisten. Die regelmäßige Wartung des  Luftmessersystems für das Nasslöten von Leiterplatten ist unerlässlich, um dauerhaft gleichbleibende Ergebnisse zu erzielen und Fehler wie zu dünnes Löten oder Lötbrücken zu vermeiden.

Produktintegration der Shenzhen Qixingyuan Machinery Equipment Co., Ltd. (Qixingyuan)  . In praktischen Leiterplattenfertigungslinien hängt die Luftstromleistung von mehr als nur dem Luftmesserkörper ab. Qixingyuan liefert  Luftmesser  sowie Ersatzteile für den Nassbereich, wie  Sprüh- und Reinigungsmittel ,  Wasserrückhalterollen und  Förderrollen . Dies gewährleistet einen stabilen Leiterplattentransport und eine vorhersehbare Luftstrominteraktion in horizontalen Nassbearbeitungslinien. Diese integrierten Lösungen beheben häufige Probleme wie ungleichmäßige Flüssigkeitsentfernung durch präzise Leiterplattenpositionierung. Dadurch können Nacharbeitsraten um bis zu 15 % reduziert und die Ausbeutekonsistenz durch datengestützte Ausrichtungsanpassungen verbessert werden.

Luftstrom des Luftmessers in HASL: Auswirkungen auf die Lötdicke  und Defekte

Beim HASL-Verfahren wird die Leiterplattenoberfläche mit geschmolzenem Lot überzogen, bevor überschüssiges Lot durch gegenüberliegende Heißluftmesser entfernt wird  . Die endgültige Lotdicke hängt vom optimalen Verhältnis zwischen Lötbedingungen und  Luftstromparametern der Heißluftmesser ab  . Von den einstellbaren Faktoren ist der Luftstrom der empfindlichste und wird am häufigsten falsch eingestellt.

Der Luftstrom bestimmt, wie effektiv Lot von Lötpads und durchkontaktierten Löchern abfließt. Zu geringer Luftstrom führt zu dicken oder ungleichmäßigen Lotschichten, während zu hoher Luftstrom Spritzer, Brückenbildung oder zu dünnes Lot verursachen kann. Ein häufiger Bedienungsfehler ist die alleinige Einstellung des Luftdrucks in der Annahme, dieser sei der primäre Steuerungsfaktor.

In der Praxis hängt die Effektivität des Luftstroms von drei miteinander verbundenen Variablen ab: Druck, Winkel und Abstand zur Leiterplatte. Der Winkel beeinflusst, wie das Lot von der Oberfläche abgetragen wird. Der Abstand bestimmt, mit welcher Geschwindigkeit der Lötfilm erreicht wird. Der Druck legt die verfügbare Kraft fest. Die Anpassung einer Variablen ohne Berücksichtigung der anderen führt oft eher zu einer Verschiebung als zur Beseitigung von Defekten .

Um den Luftstrom optimal einzustellen, beginnen Sie mit einem Luftmesserwinkel von 45–60 Grad für optimale Scherkraft. Halten Sie einen Abstand von 5–10 mm zur Leiterplattenoberfläche ein und kalibrieren Sie den Druck je nach Leiterplattendicke zwischen 2 und 4 bar. Überprüfen Sie die Messerkanten vierteljährlich auf Verschleiß und tauschen Sie die Dichtungen aus, wenn der Druckabfall 10 % übersteigt. So vermeiden Sie Defekte wie HASL-Lötbrücken.

Erfahrene HASL-Linien optimieren den Luftstrom als System und passen die Parameter an die Leiterplattendicke, die Strukturdichte und die Förderbandgeschwindigkeit an. Dieser Ansatz führt zu einer gleichmäßigeren Lötdicke über verschiedene Produktmischungen hinweg.

Produktintegration von Qixingyuan.  In HASL-Umgebungen herrschen hohe Temperaturen und chemische Einflüsse.  Qixingyuan-Luftmesser  sind als Ersatzteile für Nasssegmente unter diesen Bedingungen optimal positioniert. Um einen gleichbleibenden Luftstrom zu gewährleisten, liefert Qixingyuan außerdem  Mess- und Regeltechnik  sowie  mechanische Übertragungskomponenten.  Diese tragen dazu bei, die Ausrichtung und einen gleichmäßigen Förderbandlauf im Dauerbetrieb sicherzustellen.  Die Produkte lösen Herausforderungen wie thermisch bedingte Fehlausrichtungen, die zu ungleichmäßiger Lötdicke führen können, und bieten Vorteile wie eine Reduzierung der Fehlerrate um 20 % durch integrierte Drucküberwachung, die Echtzeitdaten für die vorausschauende Wartung liefert.

Schritte zur Luftstromanpassung in HASL

Luftstrom jenseits von HASL: Trocknung nach Nassprozessen

Außerhalb von HASL  wird die Luftstromtechnologie mit Luftmessern  häufig zum Trocknen nach Spül- und Reinigungsphasen eingesetzt. Die Trocknungsqualität beeinflusst mehr als nur das Aussehen. Restfeuchtigkeit kann ionische Verunreinigungen einschließen, das Korrosionsrisiko erhöhen und Beschichtungs- oder Montageprozesse beeinträchtigen.

Die Trocknung mit einem Luftmesser basiert auf einem gerichteten Hochgeschwindigkeitsluftstrom anstelle von Hitze. Dieses Verfahren ist effizient, reagiert aber empfindlich auf Geometriefehler. Eine ungenaue Ausrichtung führt zu Schattenbereichen, in denen sich Tropfen absetzen. Ein zu starker Luftstrom kann die Tropfen in feinen Nebel zerstäuben, wodurch sich Feuchtigkeit oder Rückstände an anderen Stellen der Platine erneut ablagern können.

Die Trocknungsleistung lässt sich am besten anhand von Betriebsindikatoren und nicht allein durch Sichtprüfung beurteilen. Betriebe, die die Trocknungszeit pro Platine, die Fehlerzuordnung und die Nachbearbeitungshäufigkeit überwachen, stellen oft eine starke Korrelation zwischen Luftstromstabilität und Durchsatz fest.

Für die Justierung optimieren Sie die Ausrichtung des Luftmessers für die Leiterplatte, indem Sie eine gleichmäßige Abdeckung über die gesamte Leiterplattenbreite gewährleisten (typischerweise in einem Winkel von 30–45 Grad) und die Luftgeschwindigkeit bei 25–35 m/s halten. Die Wartung umfasst die zweiwöchentliche Überprüfung auf Verstopfungen und das Schmieren beweglicher Teile, um Ausfallzeiten zu vermeiden.

Auch die vorgelagerten Bedingungen spielen eine Rolle. Abgenutzte  Sprühdüsen , verstopfte  Filter oder ungleichmäßiges Spülen erhöhen die Flüssigkeitsmenge, die der Luftstrom abführen muss. Viele Trocknungsprobleme entstehen eher durch den Verschleiß von Reinigungskomponenten als durch die Luftstromhardware.

Produktintegration von Qixingyuan.  Für die Trocknungsanlagen von Leiterplatten im Nassprozess liefert Qixingyuan  Luftmesser  zur berührungslosen Flüssigkeitsentfernung, ergänzt durch  Sprüh- und Reinigungsprodukte  sowie  Filterkomponenten . Diese Kombination trägt zu stabilen Bedingungen bei, in denen der Luftstrom konstant arbeitet und nicht durch vorgelagerte Schwankungen ausgeglichen werden muss.  Durch die Behebung von Problemen wie Filterverstopfungen, die zu übermäßigem Flüssigkeitsaustrag führen, ermöglichen diese Lösungen bis zu 25 % schnellere Trocknungszeiten und eine messbare Reduzierung korrosionsbedingter Ausfälle um 10–15 %. Dies wird durch Leistungsdaten integrierter Durchflusssensoren bestätigt.

Diagnose von luftstrombedingten Defekten in Leiterplattenleitungen

Luftströmungsbedingte Defekte entwickeln sich in der Regel schleichend. Eine effektive Diagnose bringt die Symptome mit dem Luftströmungsverhalten in Zusammenhang, anstatt mit einzelnen Geräteeinstellungen. Zu den häufigsten luftströmungsbedingten Problemen in Leiterplatten-Nassleitungen gehören:

Ungleichmäßige HASL-Lötdicke oder Brückenbildung aufgrund von Luftstromfehlausrichtung

Restliche Tropfen oder Trocknungsspuren aufgrund von Luftstromschatten oder unzureichender Scherung

Steigende Fehlerraten über alle Schichten hinweg, die auf mechanischen Verschleiß oder manuelle Einstellungsänderungen zurückzuführen sind

Diese Probleme lassen sich selten allein durch Druckänderungen beheben. Um ihnen entgegenzuwirken, sollten Diagnoseverfahren wie der Einsatz von Geschwindigkeitssonden zur Erfassung der Luftstromverteilung und die Anpassung der Ausrichtung für eine gleichmäßige Leiterplattenbearbeitung durchgeführt werden. Für die laufende Wartung der Luftmesser im Nassprozess von Leiterplatten sollten monatliche Vibrationsprüfungen zur frühzeitigen Erkennung von Verschleiß durchgeführt werden.

Für langfristige Stabilität sind die mechanische Ausrichtung, saubere Sprühsysteme und eine gleichbleibende Transportgeometrie erforderlich. Anlagen, die Luftstromprüfungen in die vorbeugende Instandhaltung integrieren, weisen typischerweise weniger wiederkehrende Defekte und eine schnellere Wiederherstellung nach Umrüstungen auf.

Produktintegration von Qixingyuan.  Viele Instabilitäten des Luftstroms entstehen durch verschlissene Rollen, Buchsen oder Getriebeteile, die die Position der Förderplatte relativ zum Luftmesser verändern. Qixingyuan liefert  Förderrollen ,  Laufrollen ,  Buchsen und  Verschleißteile,  die üblicherweise im Rahmen der vorbeugenden Wartung ausgetauscht werden und so die für einen effektiven Luftstrom erforderlichen physikalischen Bedingungen gewährleisten. Diese Komponenten beheben die Hauptursachen wie den Verschleiß von Rollen, der zu Fehlausrichtungen führt. Dies resultiert in messbaren Vorteilen wie einer 30%igen Steigerung der Anlagenverfügbarkeit und einer Reduzierung der Fehlerzuordnung um 18% durch datenprotokollierte Wartungspläne.

Wie B2B-Käufer Luftmesserlösungen bewerten sollten

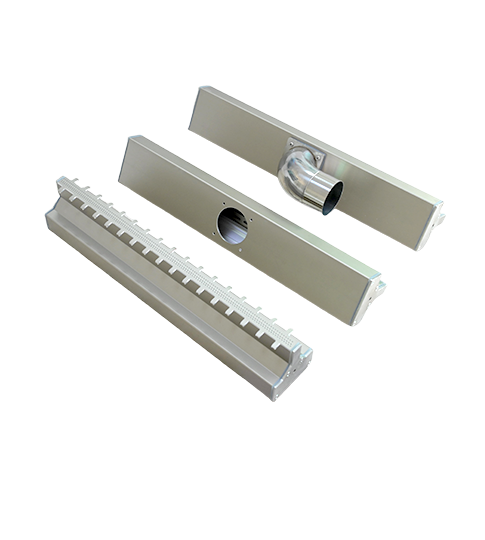

Luftmesser aus Aluminiumlegierung.

Aus Beschaffungssicht  mögen Luftmesser  ähnlich erscheinen. Bei der Nassverarbeitung von Leiterplatten können jedoch bereits geringe Unterschiede in Bezug auf Montagekompatibilität, Umweltbeständigkeit und Systemunterstützung die Langzeitleistung beeinträchtigen.

Eine effektive Beschaffung beginnt mit der Definition des Anwendungskontexts. Die Anforderungen an den Luftstrom unterscheiden sich zwischen HASL-Nivellierung und Nachspültrocknung. Umwelteinflüsse, Installationsbeschränkungen und Kontrollmethoden müssen gemeinsam betrachtet werden. Ebenso wichtig ist der Umfang der Lieferantenauswahl. Die Stabilität des Luftstroms hängt von den umgebenden Komponenten ab, nicht von einem einzelnen Bauteil.

Qixingyuan integriert seine Produkte. Das Unternehmen  konzentriert sich bei seinem Angebot auf horizontale Nassbearbeitungsfunktionen für Leiterplatten anstatt auf einzelne Komponenten. Neben  Luftmessern liefert Qixingyuan auch Komponenten für Reinigung, Materialtransport und Messtechnik. Dies ermöglicht eine koordinierte Wartung und reduziert Kompatibilitätsrisiken bei Anlagenmodernisierungen oder -stillständen.  Dieser ganzheitliche Ansatz löst Probleme wie Bauteilinkompatibilitäten, die zu ungleichmäßigen Luftströmen führen, und bietet datenbasierte Vorteile wie 20–25 % Kosteneinsparungen bei der Wartung sowie verbesserte Anlageneffizienz durch anpassbare Schnittstellen.

Über Shenzhen Qixingyuan Machinery Equipment Co., Ltd.

In der Leiterplattenfertigung lassen sich wiederkehrende Fehler oft auf kleine, übersehene Bauteile zurückführen. Falsch ausgerichtete Walzen, verschlissene  Düsen oder ein instabiler Luftstrom können zu wiederholter Nacharbeit und Ausfallzeiten führen. Diese Probleme haben eine gemeinsame Ursache: Nassprozessabschnitte funktionieren als miteinander verbundene Systeme.

Das Funktionsprinzip ist einfach. Ein Luftstrom entfernt Flüssigkeit, die Geometrie wird jedoch durch mechanische Kraftübertragung bestimmt. Reinigungskomponenten kontrollieren die Rückstandsbelastung, während Messgeräte die Wiederholgenauigkeit gewährleisten. Verlagert sich ein Element, nimmt die Effektivität des Luftstroms ab.

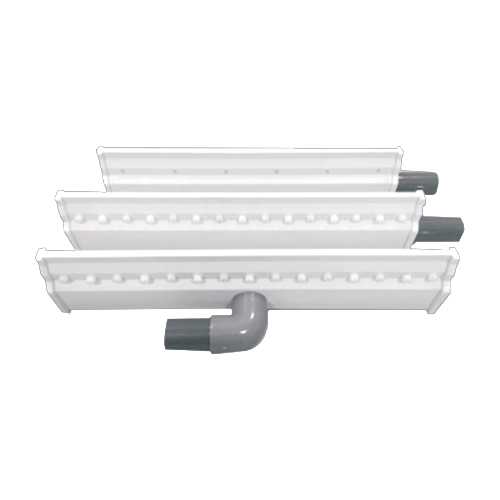

Die 2008 gegründete Shenzhen Qixingyuan Machinery Equipment Co., Ltd. ist auf Ersatzteile und Komponenten für horizontale Nassbearbeitungsanlagen für Leiterplatten spezialisiert. Das Produktportfolio umfasst  Luftmesser ,  Sprüh- und Reinigungsprodukte ,  Wasserrückhalterollen ,  Förderrollen  und  -scheiben , Komponenten für Antriebssysteme sowie  Mess- und Steuerungstechnik. Die Produkte sind hinsichtlich Schnittstellentyp (G1/4, G1/2), Länge und Luftspaltbreite individuell anpassbar . Dieser systemorientierte Ansatz gewährleistet eine schnellere Wiederherstellung, einen stabilen Luftstrom und eine gleichbleibende Anlagenleistung.

Abschluss

In der Leiterplattenfertigung  ist  der Luftstrom der Luftmesser  eine Prozessvariable und kein sekundäres Hilfsmittel. Er beeinflusst die Lötqualität, die Trocknungszuverlässigkeit und die Ausbeutestabilität in Nassprozesslinien.  Ob es um die Kontrolle der Lötdicke zur Vermeidung  von HASL-Lötbrücken , die Optimierung der Trocknung zur Vermeidung  von Luftschattenbildung auf der Leiterplatte oder die Wartung der Luftmesser für eine effektive  Instandhaltung im Nassprozess von Leiterplatten geht – eine präzise Luftstromkontrolle ist unerlässlich. Die Betrachtung des Luftstroms als Teil eines kontrollierten Systems – unterstützt durch stabile mechanische Komponenten und saubere vorgelagerte Prozesse – hilft Herstellern, Fehler zu vermeiden, anstatt nur darauf zu reagieren.

Häufig gestellte Fragen

1.  Wie beeinflusst der Luftstrom des Luftmessers die Lötdicke in HASL?

Der Luftstrom bestimmt, wie viel geschmolzenes Lot von Lötpads und Bohrungen abgetragen wird. Ein gleichmäßiger Luftstrom führt zu einer gleichmäßigen Schichtdicke, während ein instabiler Luftstrom dicke Ablagerungen, Brückenbildung oder übermäßige Ausdünnung verursachen kann.

2.  Warum treten Trocknungsfehler selbst bei starker Luftströmung auf?

Trocknungsprobleme entstehen häufig durch Abschattung des Luftstroms, erneute Ablagerung von Sprühnebel oder übermäßigen Flüssigkeitsübertrag aus vorgelagerten Reinigungsstufen. Festigkeit allein kann eine mangelhafte Geometrie oder Verunreinigungen nicht kompensieren.

3.  Worauf sollten Käufer bei der Beschaffung von Luftmessern für Nassfertigungsanlagen für Leiterplatten Wert legen?

Käufer sollten den Anwendungskontext, die Umgebungsbedingungen, die Montagekompatibilität und die Systemunterstützung berücksichtigen. Lieferanten, die aufeinander abgestimmte Ersatzteile für Nassleitungen anbieten, tragen dazu bei, das Risiko von Fehlpaarungen zu reduzieren und die Stabilität des Luftstroms zu verbessern.

In horizontalen Nassverarbeitungsanlagen für Leiterplatten spielt die Luftstromsteuerung der Luftmesser eine entscheidende Rolle für die Lotnivellierung, die Flüssigkeitsentfernung und die Trocknungsstabilität. Die korrekte Einstellung von Luftstromwinkel, Druck und Abstand hilft Herstellern, Fehler wie Lötbrücken, Tropfenrückstände und ungleichmäßige Trocknung zu reduzieren.
