Die industrielle Trocknung wird selten allein durch das Luftvolumen begrenzt. Viele Anlagen verfügen bereits über ausreichend Gebläseleistung, dennoch bleibt Wasser an einer Kante des Werkstücks zurück, Etiketten haften nicht, die Beschichtungsqualität verschlechtert sich oder die Bediener müssen das Förderband ständig verlangsamen, um die Ausbeute zu sichern. In vielen dieser Fälle liegt das eigentliche Problem nicht in zu wenig, sondern in einer ungleichmäßigen Luftverteilung.
Gleichmäßiger Luftstrom am Luftmesser bedeutet, dass die Luft mit nahezu gleicher Geschwindigkeit und gleichem Druck aus dem gesamten Schlitz austritt. Bei einem ausgeglichenen Luftstromprofil erfährt das Produkt über seine gesamte Breite die gleiche Trocknungskraft. Ist das Profil unausgeglichen, wird eine Zone übermäßig getrocknet, während eine andere feucht bleibt. Dies führt zu instabiler Trocknung, mehr Nacharbeit und einer schwierigeren Prozesssteuerung.
Dies ist wichtig, da die industrielle Trocknung ein Oberflächenprozess ist. Wasser, Spülflüssigkeit, Reinigungsmittel oder feine Partikel müssen in eine vorhersehbare Richtung von der Oberfläche abgeführt werden. Ein glatter, gleichmäßiger Luftfilm erfüllt diese Anforderung optimal. Ein ungleichmäßiger Luftfilm hingegen nicht.

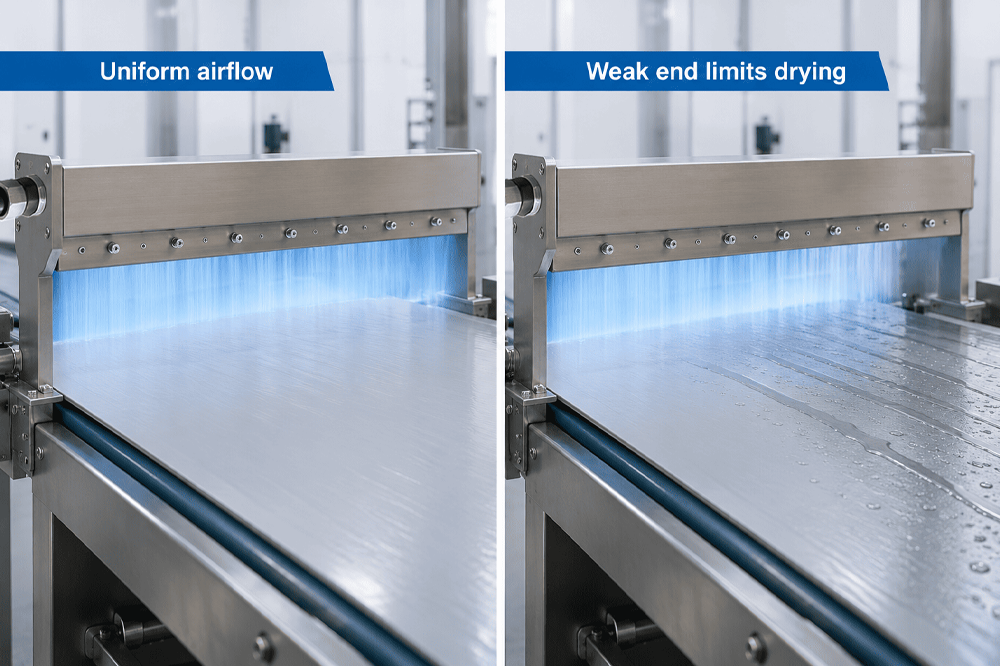

Eine Produktionslinie achtet nicht auf den durchschnittlichen Luftstrom. Sie reagiert auf die schwächste Stelle. Ist die Mitte des Messers stark, ein Ende aber schwach, wird das schwache Ende zum limitierenden Faktor für Geschwindigkeit und Qualität. Deshalb ist die Gleichmäßigkeit des Luftstroms bei der industriellen Trocknung so wichtig.
Bei gleichmäßiger Luftströmung reißt der Wasserfilm gleichmäßig und breitet sich über die gesamte Breite in dieselbe Richtung aus. Bei ungleichmäßiger Luftströmung trocknet die Oberfläche unterschiedlich schnell. Einige Bereiche trocknen frühzeitig, während andere noch Wassertropfen aufweisen. Diese Unterschiede verursachen sichtbare und unsichtbare Probleme.
● Nasse Streifen oder Tropfen, die auf einer Seite des Produkts zurückbleiben
● Unterschiedliche Trocknungsergebnisse zwischen der Mitte und den Rändern
● Etiketten-, Druck-, Beschichtungs- oder Klebstofffehler, die durch auf der Oberfläche verbliebenes Wasser verursacht wurden
● Bediener erhöhen den Druck, um eine nasse Stelle zu beheben, verursachen dann aber an anderer Stelle Spritzer oder Produktbewegungen.
● Höherer Energieverbrauch ohne entsprechende Verbesserung der Trocknungsqualität
Anders ausgedrückt: Gleichmäßigkeit steht in direktem Zusammenhang mit Produktqualität, Prozessstabilität und Energieeffizienz. Ein ausbalanciertes Messer ermöglicht es Ingenieuren, näher an die tatsächliche Prozessgrenze heranzufahren, anstatt eine Sicherheitsmarge um eine schwache Schneide herum aufzubauen.
Die erste Fehlerquelle liegt in der internen Konstruktion. Ein gut ausgelegtes Plenum verteilt die Luft vor dem Austritt. QXY beschreibt den Luftmesserkörper als eine Kammer, die so konstruiert ist, dass Druck und Geschwindigkeit von den Einlasspunkten bis zu jeder Position entlang des Schlitzes ausgeglichen werden. Ist dieser Druckausgleich unzureichend, ist auch das Austrittsbild schwach.
Die zweite Fehlerquelle ist die Systemkonfiguration. Selbst ein hochwertiges Luftmesser kann seine Leistung beeinträchtigen, wenn Gebläse, Kanal, Filter und Einlass nicht optimal aufeinander abgestimmt sind. Lange Luftmesser reagieren besonders empfindlich. Aus diesem Grund verwendet QXY bei Luftmessern mit einer Länge von über 600 mm zwei Einlässe.
● Plenumgeometrie, die den Druck nicht ausgleicht, bevor die Luft den Schlitz erreicht.
● Ein langer Messerkörper, der von zu wenigen Einlässen gespeist wird, wodurch das hintere Ende nicht ausreichend mit Luft versorgt wird.
● Abweichungen im Nutspalt aufgrund mangelhafter Bearbeitung, Beschädigung oder falscher Einstellung
● Unausgewogene Kanalführung, Gebläseauswahl oder Verteileranordnung vor dem Messer
● Falscher Abstand oder Winkel zwischen Messer und Produkt, wodurch die Aufprallkraft auf die Zieloberfläche verändert wird
● Filterbelastung, Leckagen oder Turbulenzen, die durch nahegelegene Maschinenteile verursacht werden
Die letzte Fehlerquelle ist die Produktionsumgebung selbst. Ist das Messer zu weit entfernt, im falschen Winkel ausgerichtet oder starken Querströmungen von nahegelegenen Anlagen ausgesetzt, trifft der Luftstrom verzerrt auf das Produkt. Der Luftstrom mag im Schlitz gleichmäßig sein, aber nicht auf der Arbeitsfläche.
Gleichmäßigkeit ist eine Frage der Konstruktion, aber auch der Einrichtung. Einige wenige grundlegende Parameter haben einen großen Einfluss auf das endgültige Trocknungsergebnis.
● Schlitzspalt: Der Standard-Luftmesser von QXY ist je nach Anwendung typischerweise auf 0,5-2 mm eingestellt.
● Gleichmäßigkeit des Luftstroms: Die Luftmesser aus QXY-Aluminiumlegierung sind über die gesamte Messerlänge auf etwa plus/minus 5 % kalibriert.
● Betriebsdruck: Gebläsegetriebene Systeme arbeiten üblicherweise mit einem Druck von etwa 2-6 psi am Messereinlass.
● Abstand zwischen Messer und Produkt: 20-50 mm ist der übliche Arbeitsbereich für die meisten Trocknungsanwendungen.
● Auftreffwinkel: 15-45 Grad in Fahrtrichtung helfen, das Wasser abzuscheren, anstatt es zurückzudrücken.
● Einlasskonfiguration: QXY verwendet einen Einlass bei Messern bis zu 600 mm Länge und zwei Einlässe bei längeren Messern, um die Balance zu erhalten.
Diese Zahlen sind nicht bloß Katalogangaben. Sie beschreiben den Betriebsbereich, in dem ein laminarer, hochenergetischer Luftstrom die Zieloberfläche noch mit nutzbarer Kraft erreichen kann. Sobald die Konfiguration diesen Bereich verlässt, werden häufig Ungleichmäßigkeiten an der Produktionslinie sichtbar.
Jede Trocknungsanwendung profitiert von einem gleichmäßigen Luftstrom, doch manche Prozesse reagieren deutlich empfindlicher auf Schwankungen als andere. Je größer das Produkt, je dünner der verbleibende Flüssigkeitsfilm oder je empfindlicher der nachfolgende Prozessschritt ist, desto wichtiger wird die Gleichmäßigkeit.
● Leiterplatten und Elektronikleitungen: Ungleichmäßige Luftströmung führt zu Wasseransammlungen in Durchgangslöchern, um Lötpads herum und an den Platinenrändern. Dies kann die Sauberkeit, die Haftung nachfolgender Bauteile und die Langzeitstabilität beeinträchtigen.
● Reinigungslinien für LCDs und Glas: QXY weist darauf hin, dass ein unausgewogener Luftstrom zu trockenen und nassen Streifen auf breiten Substraten führen kann, die sich später als Ungleichmäßigkeit der Beschichtung bemerkbar machen.
● In der Lebensmittel- und Getränkeindustrie trocknen Flaschenschultern, Dosenverschlüsse und Verpackungsoberflächen bei ungleichmäßiger Luftzirkulation unterschiedlich schnell. Dies führt zu Problemen mit der Etikettierung und dazu, dass Feuchtigkeit in die Verpackungszonen gelangt.
● Metall-, Hardware- und allgemeine Fertigung: Ungleichmäßiges Abblasen kann dazu führen, dass Kühlmittel oder Spülwasser auf einem Teil des Bauteils zurückbleibt, was das Korrosionsrisiko erhöht oder zu kosmetischen Ausschuss führt.
Aus diesem Grund sollten technische Einkäufer ein Luftmesser nicht allein anhand von Druck oder Länge beurteilen. Entscheidender ist die Frage, ob das System bei der tatsächlichen Arbeitsbreite, Liniengeschwindigkeit und Montageposition des jeweiligen Prozesses ein gleichmäßiges Luftprofil gewährleisten kann.
Beginnen Sie mit dem Produkt und der Fehlerursache. Entfernen Sie einen breiten Wasserfilm von Plattenmaterial, blasen Sie Tropfen aus Löchern oder trocknen Sie geformte Behälter mit Kanten? Die Art des Trocknungsvorgangs bestimmt, ob Sie ein Standard-Schlitzmesser, ein Messer mit kleinen Löchern, ein Ringmesser, ein Tornadomesser oder eine doppelseitige Ausführung benötigen.
Prüfen Sie als Nächstes die Arbeitsbreite und legen Sie die Luftzufuhr zum Gehäuse fest. Längere Messer erfordern eine ausgewogene Einlasskonstruktion. Betrachten Sie dann Schlitzspalt, Zielabstand, Winkel und Gebläsedruck als Einheit und nicht als Einzelwerte. Ein starkes Gebläse kann eine fehlerhafte Geometrie nicht ausgleichen.
Abschließend sollte die Luftstromkartierung als Teil der Inbetriebnahme betrachtet werden. Weist die Anlage weiterhin feuchte Bereiche, Kantenunterschiede oder instabile Trocknung auf, messen Sie die Strömungsgeschwindigkeit über die gesamte Arbeitsbreite und überprüfen Sie die mechanische Einrichtung, bevor Sie den Druck erhöhen. In vielen Anlagen deckt dieser einfache Schritt auf, ob das Problem im Schlitzgleichgewicht, der Montage oder der vorgelagerten Luftzufuhr liegt.
Für Käufer, die Lieferanten vergleichen, ist es hilfreich, gezielte Fragen zu stellen: Welche Luftstromgleichmäßigkeit kann das Messer über seine gesamte Länge gewährleisten? Ab wann wird auf zwei Lufteinlässe umgeschaltet? Welcher Schlitzspaltbereich wird für diese Oberfläche und Liniengeschwindigkeit empfohlen? Welches Material eignet sich für die umgebenden Chemikalien und die Reinigungspraxis? Klare Antworten darauf lassen in der Regel auf ein besseres Trocknungsergebnis schließen.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
Für luftstromempfindliche Trocknungsanwendungen liefert QXY Machinery Luftmesser aus Aluminiumlegierung, Edelstahl, PVC und Titanlegierung sowie Ring-, Tornado-, Kleinloch- und doppelseitige Luftmesserkonfigurationen. Das Unternehmen bietet über 15 Standard-Luftmessertypen, kundenspezifische Längen bis zu 6 Metern, werkseitig kalibrierte Schlitzeinstellungen und Anwendungsunterstützung für Produktionslinien in den Bereichen Leiterplatten, LCDs, Lebensmittelverarbeitung, Getränke, Pharmazie, Druck, Textilien und Hardware.
QXY Machinery hat seinen Sitz in Shenzhen, China, und vereint Entwicklung, Produktion und technischen Support im eigenen Haus. Für industrielle Trocknungsprojekte, bei denen die Luftstrombalance die Ausbeute beeinflusst, prüft das Team vor der endgültigen Auswahl Messertyp, Material, Schlitzspalt, Einlassanordnung, Montagewinkel und Gebläseanpassung.
F: Was versteht man unter Luftstromgleichmäßigkeit in einem Luftmesser?
A: Es geht um die Gleichmäßigkeit von Luftgeschwindigkeit und -druck über den gesamten Ausblasschlitz. Ein gleichmäßiges Profil bedeutet, dass das Produkt von beiden Seiten nahezu die gleiche Trocknungskraft erfährt.
F: Warum entstehen durch ungleichmäßige Luftzirkulation feuchte Stellen?
A: Die Trocknung hängt von der Oberflächenscherkraft ab. Ist die Strömungsgeschwindigkeit in einer Zone geringer, wird das Wasser nicht gleichmäßig von der Oberfläche abgeführt. Dadurch entstehen feuchte Streifen, Randfeuchtigkeit oder eingeschlossene Wassertropfen.
F: Kann höherer Druck ein Problem der Gleichmäßigkeit lösen?
A: Nicht von allein. Mehr Druck kann die starken Bereiche sogar noch verstärken, während die schwachen Bereiche schwach bleiben. Die bessere Lösung besteht darin, die Schlitzbalance, die Einlassgestaltung, den Abstand und die Ausrichtung zu optimieren.
F: Welcher Schlitzabstand ist bei industriellen Trocknungsluftmessern üblich?
A: Ein Schlitzspalt von 0,5–2 mm ist üblich. Kleinere Spalte erhöhen die Austrittsgeschwindigkeit, der Spalt muss jedoch über die gesamte Länge konstant bleiben, da sonst die Trocknungsqualität abnimmt.
F: Wann sollte ein Luftmesser über zwei Lufteinlässe verfügen?
A: Für längere Messer. QXY verwendet üblicherweise Doppeleinlässe bei Messern mit einer Länge von über 600 mm, um eine gleichmäßigere Druckverteilung über die gesamte Messerlänge zu gewährleisten.
F: Welchen Abstand sollte ein Luftmesser zum Produkt haben?
A: Viele Trockenleinen funktionieren am besten mit einem Abstand von etwa 20-50 mm. Sobald das Messer zu weit entfernt ist, nimmt die Luftgeschwindigkeit ab und die Leine reagiert empfindlicher auf Raumturbulenzen und Kantenverluste.
F: Welche Branchen benötigen die höchste Gleichmäßigkeit des Luftstroms?
A: Besonders wichtig ist es für breite Produkte, Präzisionsoberflächen und Hochgeschwindigkeitslinien. Typische Beispiele hierfür sind die Reinigung von Leiterplatten, das Trocknen von LCD-Glas, Getränkeverpackungen, beschichtete Plattenprodukte und Teile, die weiterbearbeitet oder verklebt werden.
Benötigen Sie eine kundenspezifische Luftmesserlösung? Senden Sie uns Ihre Anwendungsdetails, Materialanforderungen oder die Art der Luftquelle. Unser Ingenieurteam unterstützt Sie bei der Auswahl des passenden Modells.
