Standard-Luftmesser sind aus gutem Grund beliebt. In vielen Trocknungs- und Abblasanlagen bewährt sich ein gerades Schlitzmesser mit dem passenden Gebläse, Schlitzspalt, Winkel und Montageabstand. Bei flachen Produkten mit überschaubarer Breite und gut erreichbarer Oberfläche entfernt eine Standardkonfiguration Wasser, Staub oder lose Partikel energieeffizient und mit einfacher Installation.
Das ist die Basis, von der die meisten Ingenieure ausgehen sollten. Ein Standarddesign ist leichter zu beschaffen, einfacher zu montieren und in der Regel kostengünstiger in der Anschaffung. Die Standard-Luftmesser aus Aluminiumlegierung von QXY decken bereits gängige Längen von 150 mm bis 1000 mm ab, mit kundenspezifischen Längen bis zu 6 Metern, Schlitzbreiten von 0,5 bis 2 mm und kalibrierter Luftstromgleichmäßigkeit über die gesamte Messerlänge.
Die Probleme beginnen, wenn der Prozess selbst nicht standardisiert ist. Sobald sich die Teilegeometrie, die Arbeitsumgebung oder das Linienlayout ausreichend ändern, ist das Standardmesser nicht mehr das richtige Werkzeug. Der Versuch, ein Standardteil in die Bearbeitung einzufügen, führt dann meist zu höherem Druck, mehr Luftverbrauch und instabileren Ergebnissen.

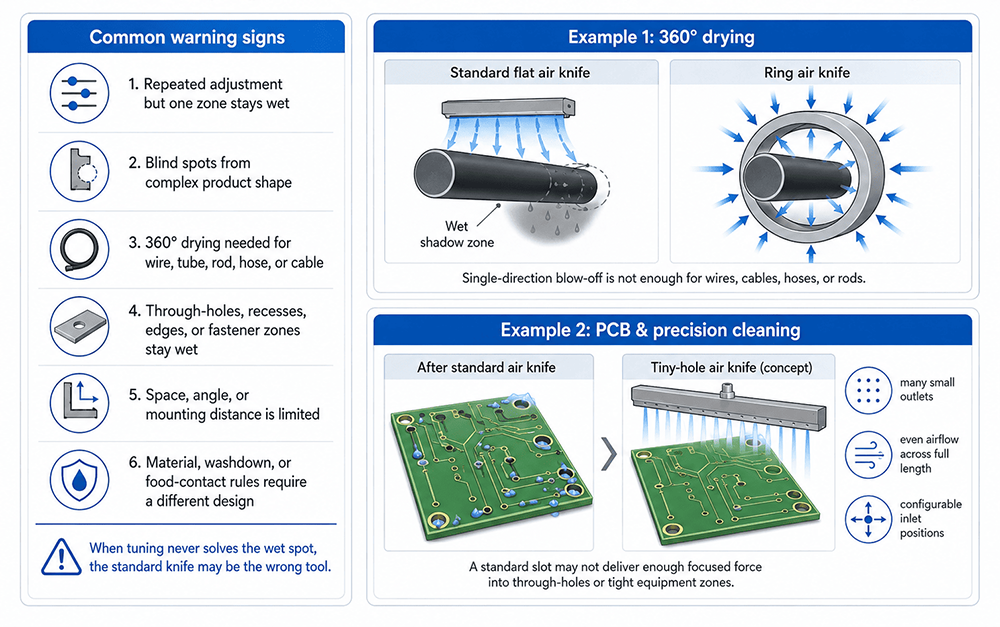

Das erste Warnsignal sind wiederholte Prozessanpassungen. Die Bediener bewegen das Messer, erhöhen den Druck oder verlangsamen das Förderband, aber eine Zone bleibt weiterhin feucht. Das bedeutet in der Regel, dass das Problem nicht an der Justierung, sondern an der Passform liegt.
● Die Produktform erzeugt tote Winkel, die ein gerader Schlitz nicht erreichen kann.
● Die Leitung muss rundum (360 Grad) um Draht, Rohr, Stange, Schlauch oder Kabel herum getrocknet werden.
● Durchgangslöcher, Vertiefungen, Kanten oder vertiefte Befestigungszonen bleiben nach dem Standardabblasen feucht.
● Der verfügbare Einbauraum verhindert den für ein Standardmesser erforderlichen Winkel oder Abstand.
● Vorschriften bezüglich Chemikalienexposition, Reinigung oder Lebensmittelkontakt schließen die Wahl des Standardmaterials aus.
● Die Anforderungen an die Förderbandbreite, die Bandgeschwindigkeit oder den Luftausgleich gehen über das hinaus, was eine einfache Einheitsanlage leisten kann.
Ein gutes Beispiel ist die 360-Grad-Trocknung. Auf der Seite von QXY zum Ringluftmesser wird deutlich darauf hingewiesen, dass ein herkömmliches Flachluftmesser bei Anwendungen mit Drähten, Kabeln, Schläuchen oder Stangen nicht ausreicht. Der Prozess erfordert eine vollständige Umfangsabdeckung, nicht nur einen einseitigen Luftstrom.
Ein weiteres Beispiel ist die Reinigung von Leiterplatten und Präzisionsbauteilen. Das CF-Luftmesser von QXY mit winzigen Öffnungen nutzt viele kleine Auslässe, einen gleichmäßigen Luftstrom über die gesamte Länge und konfigurierbare Einlasspositionen, da ein Standardschlitz nicht immer genügend fokussierte Kraft in Durchgangslöcher, enge Strukturen oder beengte Bereiche von Anlagen liefern kann.
Die Entwicklung kundenspezifischer Luftmesser ist kein einheitlicher Vorgang. Sie umfasst vielmehr eine Reihe gezielter Anpassungen, die auf die jeweilige Maschine, das jeweilige Produkt und den jeweiligen Fehlerfall abgestimmt sind. Daher beginnt ein sinnvolles Gespräch über kundenspezifische Entwicklungen mit den Details der Anwendung und nicht mit der allgemeinen Forderung nach einem stärkeren Luftstrom.
● Geometrieänderungen: Ring-, Spaltring-, Tornado-, doppelseitige oder kleine Lochmuster anstelle eines flachen Schlitzes.
● Längen- und Einlassänderungen: kundenspezifische Gehäuselänge, Doppeleinlässe oder alternative Einlasspositionen wie z. B. Einlass unten, seitlich oder an der Stirnseite.
● Schlitz- oder Lochänderungen: QXY unterstützt einstellbare Auslassbreiten und benutzerdefinierte Lochmuster, um die Flüssigkeitslast und die Zieloberfläche anzupassen.
● Materialänderungen: Aluminium für allgemeine Trockenzonen, Edelstahl 304 oder 316 für hygienische oder korrosive Umgebungen, PVC in der Nähe von Säuren oder Laugen, Titan, wenn SS316 nicht mehr ausreicht.
● Änderungen bei der Montage: kundenspezifischer Anschlusswinkel, geteilte Gehäusekonstruktion und engere Bauweise für Nachrüstleitungen oder Leitungen mit eingeschränktem Zugang.
Hier passieren viele Fehlkäufe. Eine Anlage benötigt möglicherweise keine komplett neue Technologie. Manchmal reichen eine andere Gehäuseform, eine andere Einlassposition oder ein geeigneteres Material aus. Kundenspezifisches Design zielt oft darauf ab, die Inkompatibilität zu beseitigen, die das Standardmesser an seine Grenzen bringt.
Unterschiedliche individuelle Designs lösen unterschiedliche Probleme. Die Hauptaufgabe besteht darin, das Luftströmungsmuster an die Oberfläche und den Weg, den Feuchtigkeit oder Verunreinigungen nehmen müssen, anzupassen.
● Ringluftmesser: für Kabel, Rohre, Stangen und ähnliche Produkte, die eine vollständige 360°-Abdeckung benötigen. QXY weist auf optionale geteilte Strukturen, kundenspezifischen Innendurchmesser, Luftspalt, Anschlusswinkel und Montageoptionen hin.
● Luftmesser mit kleinen Öffnungen: für Leiterplatten-Durchkontaktierungen, enge Kanäle und Stellen, an denen ein flacher Schlitz an Kraft verliert, bevor er die Flüssigkeit erreicht. Das CF-Design von QXY mit winzigen Öffnungen nutzt viele kleine Auslässe und unterstützt kundenspezifische Einlasspositionen sowie OEM-Bearbeitung.
● Tornado-Luftmesser: für komplexe 3D-Oberflächen, Produktkanten und vertiefte Bereiche, wo ein rotierender Luftstrom eine bessere Durchdringung als eine Standard-Laminarscheibe ermöglicht.
● Doppelseitiges Luftmesser: für flache Produkte, die in einem Durchgang von oben und unten getrocknet werden müssen, wie z. B. Leiterplatten, Glas, Bleche und Lebensmittel auf einem Förderband.
● Maßgefertigtes gerades Messer: immer noch die richtige Antwort, wenn die Aufgabe im Wesentlichen linear ist, aber die Breite, die Einlassanordnung, der Schlitz, das Material oder die Montage müssen auf die jeweilige Maschine abgestimmt werden.
Externe Ingenieursberatung unterstützt diese Idee. Air Control Industries weist darauf hin, dass die einfache Bestellung eines handelsüblichen Luftmessers ohne Anpassung an die jeweilige Anwendung ein Trugschluss ist. Ihre Beratung zur kundenspezifischen Entwicklung betont daher die exakte Passform, die auf Tests basierende Konstruktion und den geringeren Energieverbrauch, wenn Standardprodukte nicht ausreichen.
Ein Projekt für ein kundenspezifisches Luftmesser kommt schneller voran, wenn das Entwicklungsteam frühzeitig die richtigen Informationen erhält. Ohne diese Daten können die Zulieferer nur raten. Raten führt meist zu zu viel Luft, zu geringer Reichweite oder einer Konstruktion, die zwar zur Zeichnung passt, aber nicht zur Maschine.
● Produktgeometrie: Breite, Durchmesser, Löcher, Vertiefungen, Kanten und Oberflächen, die Wasser oder Schmutz einschließen.
● Prozessziel: Trocknen, Abblasen von Staub, Entfernen von Öl, Kühlen, Luftschleierisolierung oder eine Kombination davon.
● Linienbedingungen: Fördergeschwindigkeit, Förderrichtung, verfügbarer Montageabstand und nahegelegene Turbulenzquellen.
● Flüssigkeits- oder Kontaminationsbelastung: dünner Spülfilm, schwere Tropfen, klebriger Belag, Partikel oder gemischte Kontamination.
● Betriebsbedingungen: Gebläse- oder Druckluftversorgung, angestrebter Betriebsdruck, Filtration und zulässige Lärm- oder Energiegrenzen.
● Umgebung: Chemikalienexposition, Reinigungsroutine, Reinraumregeln, Kontakt mit Lebensmitteln oder Pharmazeutika und Temperaturbereich.
Die Produktseiten von QXY spiegeln diesen praxisorientierten Ansatz wider. Die Hinweise zur Auswahl von Ringluftmessern nennen Innendurchmesser, Luftspalt, Einbauraum und Versorgungsdruck. Die Seite zum Luftmesser mit winziger Öffnung hebt Einlassposition, Auslassbreite, erforderlichen Luftdurchsatz und Unterstützung bei der OEM-Bearbeitung hervor. Genau diese Details unterscheiden eine sinnvolle Sonderanfertigung von einem Standardangebot.
Maßgeschneidert bedeutet nicht automatisch korrekt. Auch eine mangelhafte Sonderanfertigung kann hinter den Erwartungen zurückbleiben, wenn die grundlegenden technischen Vorgaben falsch oder unvollständig sind.
● Fragen Sie nicht nach maximalem Druck, bevor Sie den Trocknungsmechanismus festgelegt haben, den Sie tatsächlich benötigen.
● Kopieren Sie nicht die Messerform einer anderen Produktlinie, es sei denn, Produkt, Geschwindigkeit und Montagebedingungen sind wirklich vergleichbar.
● Die vorgelagerte Luftzufuhr darf nicht vernachlässigt werden. Auch ein gut konstruiertes Messer benötigt das richtige Gebläse oder die passende Druckluftzufuhr.
● Die Materialwahl sollte nicht als rein kosmetische Frage betrachtet werden. Korrosion, Hygiene und Reinigungsmittel beeinflussen die Lebensdauer direkt.
● Die Inbetriebnahmeprüfungen dürfen nicht ausgelassen werden. Luftbalance, Abstand, Winkel und Produktbewegung müssen weiterhin an der Produktionslinie überprüft werden.
Die besten Custom-Air-Knife-Projekte sind auf eine gute Art einfach. Sie beginnen mit dem eigentlichen Problem, nutzen nur die Geometrieänderungen, die zur Lösung nötig sind, und berücksichtigen realistisch die Grenzen von Luftstrom, Platz und Material. Dieser Ansatz liefert in der Regel die besten Ergebnisse.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
Für kundenspezifische Konstruktionsarbeiten bietet QXY Machinery über 15 Standard-Luftmessertypen sowie maßgeschneiderte Lösungen aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Ring-, Tornado-, Kleinloch- und doppelseitigen Ausführungen. Das Unternehmen fertigt kundenspezifische Längen bis zu 6 Metern, individuelle Lochmuster, individuelle Schlitzbreiten und individuelle Einlasskonfigurationen, die optimal auf die Abmessungen der Anlagen und die Betriebsbedingungen abgestimmt sind.
QXY Machinery mit Sitz in Shenzhen, China, vereint Entwicklung, Produktion und Vertrieb im eigenen Haus mit Anwendungsunterstützung für Leiterplatten, LCD-Glas, Lebensmittelverarbeitung, Getränkeindustrie, Pharmaindustrie, Druckindustrie, Textilindustrie, Hardware, Kabelindustrie und weitere Industriezweige. Für Projekte, bei denen ein Standard-Flachmesser nicht mehr ausreicht, analysiert das Team Geometrie, Material, Montagebeschränkungen und Luftstromvorgaben vor der finalen Konstruktion.
F: Wann ist ein Standard-Luftmesser in der Regel ausreichend?
A: Ein Standard-Luftmesser eignet sich gut, wenn die Zieloberfläche flach ist, die Breite moderat ist, der Montagewinkel unkompliziert ist und der Prozess keine toten Winkel, keine vollständige Trocknung oder aggressive Chemikalieneinwirkung beinhaltet.
F: Warum ist ein maßgefertigtes Druckluftmesser notwendig?
A: Eine kundenspezifische Konstruktion ist erforderlich, wenn die Produktform, der Luftstrom, die Materialanforderungen oder der Einbauraum nicht den Annahmen eines Standard-Schlitzmessers entsprechen. Das Problem ist in der Regel geometrischer, prozessbedingter oder umweltbedingter Natur.
F: Ist ein maßgefertigtes Druckluftmesser immer teurer?
A: Der Anschaffungspreis mag höher sein, aber der Vergleich der gesamten Prozesskosten ist aussagekräftiger. Ein Standardmesser, das feuchte Stellen hinterlässt, die Bandgeschwindigkeit begrenzt oder Luft verschwendet, ist langfristig oft die teurere Wahl.
F: Welche QXY-Produkte werden häufig für kundenspezifische Anwendungen verwendet?
A: Typische Optionen für kundenspezifische Anpassungen sind Ringluftmesser für eine 360-Grad-Abdeckung, Luftmesser mit kleinem Loch für Durchgangslöcher und enge Bereiche, Tornado-Luftmesser für vertiefte Oberflächen sowie kundenspezifische gerade Messer mit modifiziertem Einlass, Schlitz oder Materialauswahl.
F: Kann QXY die Einlassposition oder die Auslassstruktur verändern?
A: Ja. Auf der Seite von QXY über Luftmesser mit winzigen Löchern werden die Einlasspositionen unten, seitlich und am Ende, die einstellbare Auslassbreite sowie die Unterstützung für kundenspezifische Längen und OEM-Bearbeitung beschrieben.
F: Wie wähle ich das richtige Material für ein maßgefertigtes Druckluftmesser aus?
A: Beginnen Sie mit der Umgebung. Aluminium eignet sich für viele trockene Bereiche. Edelstahl 304 oder 316 ist besser für hygienische und chemisch feuchte Bereiche geeignet. PVC ist bei Säure- oder Laugenkontakt und nicht zu hohen Temperaturen geeignet. Titan kommt bei starker Korrosion zum Einsatz, wenn Edelstahl 316 versagt.
F: Welche Messungen sollte ich vorbereiten, bevor ich eine Designprüfung beantrage?
A: Bereiten Sie Produktabmessungen, Arbeitsbreite oder -durchmesser, Liniengeschwindigkeit, verfügbaren Platz, Versorgungsdruck, Entfernung zum Ziel, Flüssigkeitstyp, Materialanforderungen und Fotos oder Zeichnungen der tatsächlichen Maschinenzone vor.
