Häufige Probleme mit Luftmessern und deren Behebung in Produktionslinien

2026-08-26

Wenn das Luftmesser seine Funktion einstellt

Luftmessersysteme sind zuverlässig. Das Messer selbst enthält keine beweglichen Teile. Der Schlitz verschleißt nicht schnell. Die meisten Probleme in einer Produktionslinie sind keine Hardwaredefekte, sondern Einrichtungsfehler, Wartungsversäumnisse oder Konfigurationsprobleme, die sich im Laufe der Zeit angehäuft haben.

Die gute Nachricht: Die meisten Probleme mit Luftmessern lassen sich beheben, ohne das Gerät auszutauschen. Man muss nur wissen, worauf man achten und wo man suchen muss.

Dieser Leitfaden behandelt die neun häufigsten Probleme mit Luftmessern in Produktionslinien. Für jedes Problem wird erklärt, was zu beobachten ist, warum es auftritt und was dagegen zu tun ist.

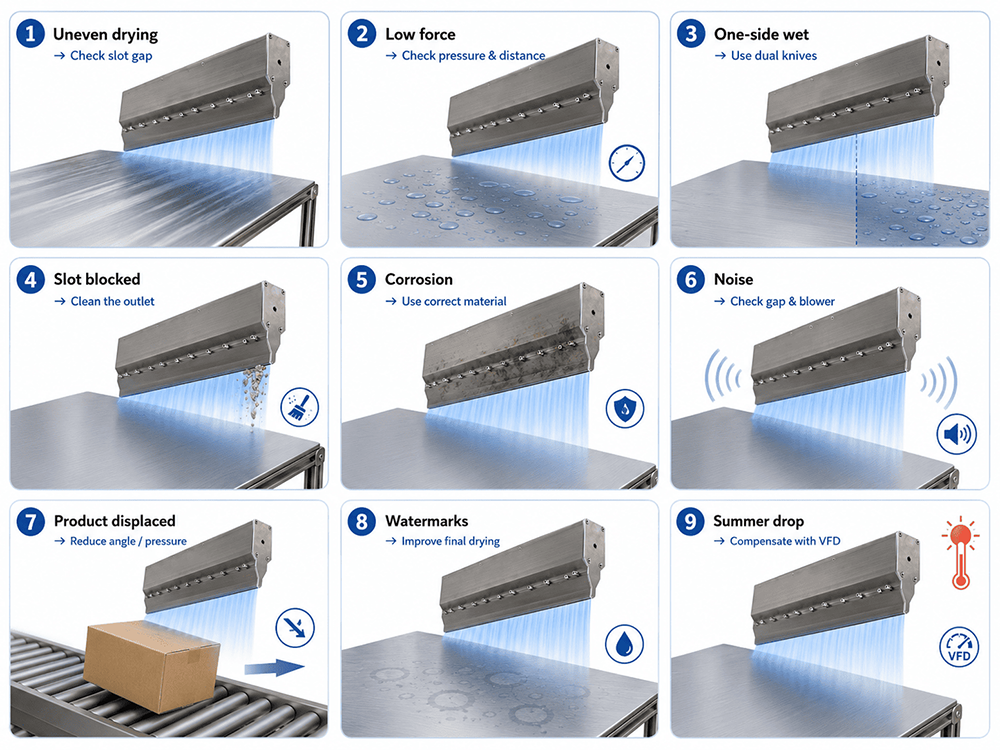

Die 9 häufigsten Probleme mit Luftmessern – und wie man sie behebt

Problem 1: Wasserstreifen oder trockene Stellen auf der Produktoberfläche

Sie sehen: Manche Bereiche sind trocken, andere nach dem Durchgang durch das Luftmesser noch feucht.

Ursache: Die häufigste Ursache ist ein ungleichmäßiger Luftstrom entlang des Schlitzes. Dies tritt auf, wenn der Schlitzspalt an einem Ende breiter ist als am anderen, wenn die Gebläseluftzufuhr nur an einer Seite eines langen Messers angeschlossen ist oder wenn Ablagerungen im Inneren den Schlitz teilweise blockieren.

Abhilfe: Überprüfen Sie zunächst die Gleichmäßigkeit des Schlitzspalts. Nehmen Sie das Messer aus der Produktionslinie, halten Sie es gegen eine Lichtquelle und betrachten Sie den Schlitz. Er sollte von einem Ende zum anderen gleichmäßig sein. Ist er auf einer Seite breiter, stellen Sie die Werkseinstellungen wieder her. Bei Messern mit einer Länge von über 600 mm stellen Sie sicher, dass die Luftzufuhr von beiden Enden erfolgt – eine einseitige Luftzufuhr führt bei langen Messern stets zu Bereichen mit hoher Luftgeschwindigkeit nahe dem Einlass und Bereichen mit niedriger Luftgeschwindigkeit am anderen Ende. Reinigen Sie das Innere des Schlitzes mit einer weichen Bürste.

Problem 2: Das Luftmesser erzeugt nicht genügend Druck – das Produkt ist noch feucht.

Sehen Sie: Die Trocknungsleistung war vorher einwandfrei, jetzt sind Bretter oder Flaschen ständig nass.

Ursache: Drei mögliche Ursachen: Der Gebläsedruck ist gesunken (prüfen Sie den Gebläseeinlassfilter – wenn dieser verstopft ist, sinkt der Druck), der Schlitzspalt hat sich aufgrund von Ablagerungen oder thermischer Ausdehnung verengt, oder das Messer wurde weiter vom Produkt entfernt positioniert als in der ursprünglichen Konfiguration.

Abhilfe: Beginnen Sie mit dem Gebläsefilter – dies ist die häufigste Ursache für einen allmählichen Leistungsabfall. Reinigen oder ersetzen Sie ihn. Messen Sie anschließend den Abstand zwischen Messer und Produkt. Für die Oberflächentrocknung sollte der Abstand 20–50 mm betragen. Bei mehr als 60 mm sinkt die Austrittsgeschwindigkeit deutlich. Prüfen Sie den Betriebsdruck des Gebläses am Messereinlass mit einem einfachen Manometer – für die meisten Anwendungen der Oberflächentrocknung benötigen Sie 2–4 psi (0,14–0,28 bar). Sind Druck und Abstand korrekt, prüfen Sie den Schlitzspalt.

Problem 3: Eine Seite des Produkts trocknet, die andere bleibt feucht

Sie sehen: Oberseite trocken, Unterseite nass – oder linke Seite trocken, rechte Seite nass

Ursache: Die Luftdüse ist nur einseitig am Produkt angebracht, das beidseitig getrocknet werden muss. Oder die untere Düse ist im falschen Winkel montiert, sodass der Luftstrom von der Produktoberfläche weg statt darauf gerichtet ist.

Abhilfe: Installieren Sie ein zweites Luftmesser auf der gegenüberliegenden Seite. Bei Förderbändern montieren Sie je ein Messer oberhalb und unterhalb des Produkts, jeweils in einem Winkel von 15°–45° zum Fördergut in Förderrichtung. Achten Sie auf den korrekten Auftreffwinkel des unteren Messers – es kann leicht falsch herum oder im falschen Winkel montiert werden, sodass die Luft nach unten statt nach oben zum Produkt gerichtet wird.

Problem 4: Der Slot ist teilweise oder vollständig blockiert

Sie sehen: Sichtbare Ablagerungen im Schlitz oder einen Abschnitt des Schlitzes, der keinen Luftstrom erzeugt.

Ursache: Prozessrückstände – Staub, chemische Rückstände, Ölnebel, Fasern – haben sich im Schlitz oder in der Druckkammer angesammelt. Diese Ablagerungen entstehen langsam und werden leicht übersehen, bis der Durchfluss merklich beeinträchtigt ist. In Lebensmittel- oder PCB-Umgebungen sind eingetrocknete Chemikalien- oder Flussmittelrückstände häufig die Ursache.

Abhilfe: Schalten Sie das Gebläse aus und entlüften Sie das System, bevor Sie weitere Arbeiten durchführen. Entfernen Sie das Luftmesser, falls möglich. Reinigen Sie den Schlitz mit einer weichen Bürste (niemals aus Metall). Spülen Sie den Plenumraum mit sauberer Druckluft aus oder zerlegen Sie ihn gemäß den Herstellerangaben. Bei QXY-Luftmessern mit kleinen Löchern, die in Leiterplattenlinien verwendet werden, neigen die 1-mm-Löcher besonders zu Ablagerungen – überprüfen Sie diese je nach Prozesschemie alle 2–4 Wochen.

Problem 5: Korrosion oder Verfärbung des Luftmessers

Sie sehen: Rostflecken, Lochfraß oder weiße Oxidation am Luftmesserkörper

Ursache: Falsches Material für die Umgebungsbedingungen. Aluminiumlegierungen korrodieren in sauren oder feuchten chemischen Umgebungen. Edelstahl der Güteklasse 304 korrodiert in chloridreichen Umgebungen – wie beispielsweise bei der Fleischverarbeitung mit chlorierten Desinfektionsmitteln oder in Anlagen zur Verarbeitung von Meeresfrüchten mit Kontakt zu salzhaltigen Produkten.

Abhilfe: Durch das für die Umgebung geeignete Material ersetzen. Bei Kontakt mit sauren oder alkalischen PCB-Chemikalien: Edelstahl der Güteklasse 304 oder PVC verwenden. Für die Fleisch-, Milch- oder Fischverarbeitung mit chlorierten Reinigungsmitteln: Edelstahl der Güteklasse 316 verwenden . Für extrem aggressive chemische Umgebungen: Titanlegierung . Korrosion im Inneren des Schlitzes ist gravierend – sie verändert die Schlitzgeometrie, beeinträchtigt die Luftstromgleichmäßigkeit und kann Metallpartikel in den Luftstrom einbringen.

Problem 6: Der Geräuschpegel hat deutlich zugenommen

Sehen Sie: Das Luftmesser war vorher leise – jetzt ist es lauter, oder es ist ein neues Zischen oder Pfeifen zu hören.

Ursache: Zwei häufige Ursachen: Das Gebläse läuft lauter aufgrund verschlissener Lager oder eines unausgewuchteten Laufrads (unabhängig vom Luftmesser), oder der Spaltabstand wurde verändert und die neue Spaltgeometrie erzeugt Turbulenzen am Spaltaustritt. Ein zu enger Spalt erhöht die Austrittsgeschwindigkeit so stark, dass hochfrequente Geräusche entstehen. Ein ungleichmäßiger Spalt erzeugt Turbulenzzonen.

Abhilfe: Prüfen Sie, ob das Geräusch vom Gebläse oder vom Messer kommt. Decken Sie den Messerauslass vorübergehend ab und achten Sie auf das Geräusch. Bleibt es bestehen, kommt es vom Gebläse. Nimmt es ab, kommt es vom Schlitz. Bei Geräuschen, die vom Schlitz kommen: Überprüfen Sie die Gleichmäßigkeit des Schlitzspalts und stellen Sie ihn auf den vorgegebenen Wert ein. Bei Geräuschen vom Gebläse: Prüfen Sie den Zustand der Lager, das Laufrad auf Ablagerungen oder Beschädigungen und die Motoraufhängung auf Vibrationen.

Problem 7: Produkt wird auf dem Förderband verdrängt oder verschoben.

Man sieht: Leichte Produkte, kleine Bauteile oder Etiketten werden vom Band geweht.

Ursache: Der Luftdruck des Luftmessers ist für das Produktgewicht zu hoch eingestellt, oder der Luftstrom trifft senkrecht und nicht in einem flachen Winkel auf das Produkt. Dies tritt häufig auf, wenn die Einstellungen für schwerere Produkte nicht an leichtere Produkte angepasst wurden.

Lösung: Reduzieren Sie zunächst den Gebläsedruck. Für die meisten Trocknungsanwendungen in der Produktion reichen 2–4 psi am Messereinlass aus. Sie benötigen keinen hohen Druck, sondern den richtigen Winkel und Abstand. Ändern Sie den Auftreffwinkel von 45°–90° auf 15°–30° zur Produktoberfläche. Ein flacherer Winkel entfernt die Feuchtigkeit mit geringerer Seitenkraft auf das Produkt. Wenn die Anlage Produkte unterschiedlicher Größe verarbeitet, verwenden Sie ein Gebläse mit Frequenzumrichter (FU), damit der Druck zwischen den Durchläufen angepasst werden kann, ohne die Messereinstellung zu verändern.

Problem 8: Chemische Rückstände oder Wasserflecken auf dem Produkt nach dem Trocknen

Sie sehen: Das Produkt sieht trocken aus, weist aber weiße Flecken, Rückstände oder regenbogenfarbene Streifen auf der Oberfläche auf.

Ursache: Das Luftmesser entfernt zwar Wasser, aber nicht schnell genug – das Wasser verdunstet direkt an Ort und Stelle und hinterlässt gelöste Mineral- oder Chemikalienrückstände auf der Oberfläche. Dies ist ein Problem der Wasserqualität in Verbindung mit einer unzureichenden Trocknungsgeschwindigkeit und nicht nur ein Problem des Luftmessers. Es tritt häufig in Reinigungsanlagen für Leiterplatten und LCD-Glas auf, wo die Spülwasserqualität nachlässt.

Abhilfe: Überprüfen Sie die Leitfähigkeit und den Mineralgehalt Ihres letzten Spülwassers. Für Elektronikanwendungen sollte deionisiertes Wasser verwendet und dessen spezifischer Widerstand regelmäßig überwacht werden – er sinkt mit der Zeit, da sich das deionisierte Harz erschöpft. In allgemeinen Industrieanwendungen beschleunigt eine Erhöhung des Luftmesserdrucks und eine Verringerung des Abstands zwischen Messer und Produkt die Wasserentfernung, bevor sich Mineralien ablagern können. Ein zweites Luftmesser in Reihe ist ebenfalls hilfreich – das erste entfernt das meiste Wasser, das zweite fängt den restlichen Film auf.

Problem 9: Die Leistung des Luftmessers sinkt im Sommer oder bei hohen Umgebungstemperaturen

Man sieht: Das System trocknete in den kühleren Monaten gut, die Leistung sank jedoch ohne sichtbare Veränderung.

Ursache: Die Luftdichte sinkt bei höheren Temperaturen. Weniger dichte Luft bedeutet einen geringeren Massenstrom bei gleicher Gebläsedrehzahl – das Messer erzeugt weniger Kraft pro Lufteinheit. Dies ist ein physikalisches Naturgesetz und wird oft übersehen. Ein Gebläse, das mit konstanter Drehzahl läuft, erzeugt pro 5 °C Temperaturanstieg im Umgebungsbereich etwa 1–2 % weniger effektive Kraft.

Abhilfe: Erhöhen Sie die Gebläsedrehzahl oder den Förderdruck, um saisonale Temperaturschwankungen auszugleichen. Verfügt das Gebläse über einen Frequenzumrichter (FU), erhöhen Sie die Frequenzeinstellung im Sommer leicht. Ist kein FU vorhanden, bietet sich jetzt die Gelegenheit, einen nachzurüsten – er ermöglicht den Ausgleich von Temperaturschwankungen, Produktänderungen und Energieeinsparungen in kühleren Perioden. Prüfen Sie außerdem, ob das Gebläse warme Luft von einer nahegelegenen Wärmequelle ansaugt – versetzen Sie das Gebläse gegebenenfalls oder richten Sie den Lufteinlass um.

Checkliste für die Wartung von Luftmessern

Die meisten Probleme mit Luftmessern lassen sich vermeiden. Hier ist ein grundlegender Zeitplan für den ordnungsgemäßen Betrieb des Systems:

l Schlitz über die gesamte Länge visuell auf Ablagerungen oder Verstopfungen prüfen   – Wöchentlich

l Reinigen Sie den Gebläseeinlassfilter   – wöchentlich oder gemäß Herstellervorgaben

l Überprüfen Sie den Abstand zwischen Messer und Produkt – messen Sie, schätzen Sie nicht   – monatlich oder nach jedem Linienwechsel

l Überprüfung der Spaltgleichmäßigkeit mit einer Fühlerlehre   – monatlich

l Überprüfen Sie den Betriebsdruck des Gebläses am Messereinlass mit einem Manometer   – monatlich

l Überprüfen Sie die Kanalanschlüsse auf Luftlecks (bei abgeschalteter Leitung hören, Luftstrom fühlen)   — Monatlich

Reinigen Sie das Innere der Plenumkammer, wenn sich das Messer im Bereich der Chemikalienexposition befindet   – alle 3 Monate oder nach Bedarf

l Montagehalterungen und Winkel prüfen – sicherstellen, dass der Auftreffwinkel korrekt eingestellt ist   – Nach jedem Produktwechsel

l Überprüfen Sie den Messerkörper   alle 6 Monate auf Korrosion, Lochfraß oder Oberflächenbeschädigungen .

Überprüfen Sie die Lager des Gebläsemotors und das Laufrad auf Verschleiß oder Ablagerungen   – alle 6 Monate oder gemäß der Bedienungsanleitung des Gebläses.

l Vollständige Systemprüfung – Druck, Winkel, Abstand, Schlitzspalt, Filter   – Jährlich

Über QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) entwickelt und fertigt seit 2011 Luftmessersysteme. Das Unternehmen hat seinen Sitz in Shenzhen, China – in der Nähe der weltweit größten Konzentration von Produktionsstätten für Leiterplatten, Elektronik und Präzisionsfertigung – und verfügt über mehr als 10 Jahre Praxiserfahrung in der Diagnose und Behebung von Leistungsproblemen von Luftmessern in realen Produktionslinien.

QXY fertigt über 15 Standard-Luftmessertypen – darunter solche aus Aluminiumlegierung, Edelstahl (304/316), PVC, Titanlegierung, Kleinloch-Leiterplattenmesser, Ring-Luftmesser, Tornado-Luftmesser und Doppelkopf-Luftmesser. Alle Produkte werden vor Auslieferung im Werk kalibriert. Kundenspezifische Längen bis zu 6 Metern, individuelle Lochmuster und individuelle Schlitzbreiten sind erhältlich. QXY besitzt nationale Patente für seine verstellbaren Luftmesser.

Wenn Sie ein Problem mit einem Luftmesser an Ihrer Produktionslinie haben – egal ob es sich um ein QXY-Produkt oder ein Produkt einer anderen Marke handelt –, hilft Ihnen das technische Team von QXY gerne bei der Ursachenfindung und empfiehlt Ihnen eine Lösung. Teilen Sie uns einfach die Messerlänge, den Produkttyp, die Prozesschemie und die auftretenden Symptome mit, und QXY berät Sie.

→ Wenden Sie sich an QXY Machinery, um technische Unterstützung bei der Auswahl, Konfiguration oder Fehlerbehebung von Luftmessern zu erhalten.

Häufig gestellte Fragen

F: Wie oft sollte ich den Luftmesserschlitz reinigen?

A: Das hängt von Ihrer Prozessumgebung ab. In sauberen, trockenen Umgebungen wie Verpackungs- oder Bäckereilinien reichen in der Regel eine monatliche Sichtprüfung und eine vierteljährliche Reinigung aus. Bei der Nassverarbeitung von Leiterplatten oder in Lebensmittellinien mit chemischer Reinigung sollte der Schlitz wöchentlich überprüft und gereinigt werden. Das kleine Luftmesser, das beim Trocknen von Durchkontaktierungen auf Leiterplatten verwendet wird, sollte alle 2–4 Wochen überprüft werden, da die 1-mm-Löcher leicht durch Prozessrückstände verstopfen können.

F: Mein Luftmesser hat immer einwandfrei funktioniert. Warum trocknet es plötzlich nicht mehr richtig?

A: Plötzliche Leistungseinbußen lassen sich meist auf eine von drei Ursachen zurückführen: Der Gebläseeinlassfilter ist verstopft (dies ist die häufigste Ursache – die Verstopfung setzt sich allmählich zu, bis ein kritischer Punkt erreicht ist), der Schlitz wurde bei Reinigungs- oder Wartungsarbeiten versehentlich geschlossen oder geöffnet, oder das Schneidmesser wurde näher an eine Wärmequelle gebracht, wodurch die Luftdichte am Gebläseeinlass sinkt. Überprüfen Sie zuerst den Filter. In den meisten Fällen behebt dies das Problem.

F: Kann ich den Schlitzspalt selbst anpassen, um die Trocknung zu verbessern?

A: Das ist möglich, erfordert aber Vorsicht. Der Schlitz ist werkseitig auf eine bestimmte Spaltbreite kalibriert – eine Änderung ohne Kenntnis des Zielmaßes verschlimmert das Problem meist. Falls Ihnen die aktuelle Trocknungskraft zu gering erscheint, überprüfen Sie zunächst Druck, Abstand und Filterzustand, bevor Sie den Schlitz verändern. Falls Sie ihn anpassen, verwenden Sie eine Fühlerlehre, um den Spalt über die gesamte Länge gleichmäßig einzustellen. Ein ungleichmäßiger Schlitz verursacht Trocken- und Nassstreifen auf dem Produkt – was schlimmer ist als das ursprüngliche Problem.

F: Das Messer funktioniert, aber an einer Stelle des Produkts sammelt sich Wasser. Was ist das Problem?

A: Die Produktgeometrie ist höchstwahrscheinlich die Ursache. Wenn das Produkt eine Vertiefung, Nut, einen Kanal oder eine Hinterschneidung aufweist, die der Luftstrom nicht erreichen kann, sammelt sich dort Wasser, selbst wenn die restliche Oberfläche trocken ist. Optionen: Passen Sie den Düsenwinkel an, um den Luftstrom gezielt in den Problembereich zu lenken, fügen Sie eine zweite Düse mit einem anderen Winkel hinzu oder verwenden Sie eine kleine Düse, die speziell auf diese Zone ausgerichtet ist. Bei Durchgangslöchern in Leiterplatten oder tiefen Nuten in Metallteilen reicht eine Standard-Schlitzdüse nicht aus – verwenden Sie eine Düse für kleine Löcher oder verwenden Sie eine Düse, die direkt auf den problematischen Bereich gerichtet ist.

F: Wir verarbeiten verschiedene Produktgrößen auf derselben Produktionslinie. Kann ein einziges Luftmesser alle diese Größen verarbeiten?

A: Ein Luftmesser kann zwar verschiedene Produktgrößen verarbeiten, die optimale Leistung wird jedoch nicht für alle Produkte bei gleichen Einstellungen erreicht. Produkte, die höher oder breiter als das ursprüngliche Zielprodukt sind, können Bereiche außerhalb der effektiven Trocknungszone aufweisen. Kleinere Produkte erhalten möglicherweise zu viel Luft und verrutschen auf dem Förderband. Die praktische Lösung ist ein Frequenzumrichter am Gebläse (zur Druckanpassung pro Produkt) und verstellbare Montagehalterungen (zur werkzeuglosen Änderung von Höhe und Winkel bei Produktwechseln). Bei einem sehr breiten Produktsortiment empfehlen wir Ihnen, eine individuelle Konfiguration mit QXY zu besprechen.

F: Mein Druckluftmesser ist nach 6 Monaten korrodiert. Der Lieferant sagte, es sei aus Edelstahl. Was ist passiert?

A: Sowohl Edelstahl der Güteklasse 304 als auch der Güteklasse 316 korrodieren in ungeeigneten Umgebungen. Güteklasse 304 ist nicht für den regelmäßigen Kontakt mit chlorierten Desinfektionsmitteln geeignet – eine typische Ursache für Lochfraß in der Lebensmittelverarbeitung. Wenn in Ihrem Betrieb chlorierte Reinigungsmittel verwendet werden oder das Produkt Salz oder Säure enthält, benötigen Sie Güteklasse 316. Bei tiefem Lochfraß an der Innenseite des Schlitzes ist das Messer wahrscheinlich irreparabel beschädigt und sollte durch ein Messer aus dem korrekten Material ersetzt werden.

F: Kann QXY Machinery mir helfen, wenn ich Probleme mit einem bereits vorhandenen Luftmesser habe – und zwar nicht mit einem von QXY?

A: Das technische Team von QXY berät Sie gerne zu allgemeinen Problemen mit Luftmessern. Schlitzkonfiguration, Gebläseauslegung, Winkel- und Abstandsoptimierung sowie Materialauswahl sind keine markenspezifischen Fragen. Sollte ein Austauschmesser erforderlich sein, liefert QXY Ihnen Messer in Sonderlängen und aus dem passenden Material, abgestimmt auf Ihre Förderbandbreite. Bitte kontaktieren Sie QXY mit Angabe Ihrer Messerlänge, Ihrer Anwendung und der Prozesschemie, um eine Empfehlung zu erhalten.
