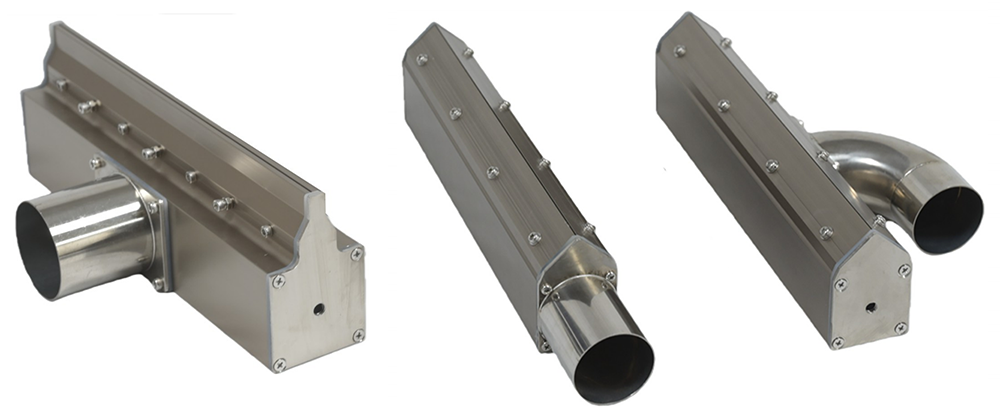

Anordnung der Luftmesser: Oben, seitlich oder beidseitig: Welche Variante eignet sich am besten für Ihre Anlage?

2026-08-26

Die Anordnung der Luftdüsen ist nicht nur eine Frage der Montage. Sie bestimmt, wo die Luft auftrifft, wohin Wasser oder Schmutz abgeführt werden und ob das Produkt vor dem nächsten Arbeitsschritt wirklich trocken ist. Eine obenliegende Luftdüse kann die Oberfläche zwar gut reinigen, aber unter Kanten Wasser zurücklassen. Eine seitliche Luftdüse kann Feuchtigkeitsstau beheben, erreicht aber möglicherweise keine ebene Oberseite. Eine beidseitige Anordnung kann beide Seiten eines Paneels trocknen, benötigt dafür aber ausreichend Platz, Stabilität und einen gleichmäßigen Luftstrom.

Die richtige Anordnung der Luftdüsen beginnt mit der Problemstellung an der Produktionslinie. Welche Oberfläche muss trocken sein? Wo sammelt sich die Flüssigkeit? In welche Richtung soll das Wasser nach dem Abblasen abfließen? Kann das Maschinengestell die Düse tragen, ohne den Zugang zu blockieren? Diese Fragen sind wichtiger als die Wahl der einfachsten Anordnung aus einem Katalog.

Für viele Trocknungs- und Abblassysteme verwendet QXY Machinery praxisnahe Referenzwerte wie einen Abstand zwischen Messer und Produkt von 20–50 mm, einen Auftreffwinkel von 15–45 Grad und einen Spaltabstand von 0,5–2 mm für allgemeine industrielle Trocknungsprozesse. Die Auslegung muss jedoch weiterhin an die Produktgeometrie und die jeweilige Prozessstufe angepasst werden.

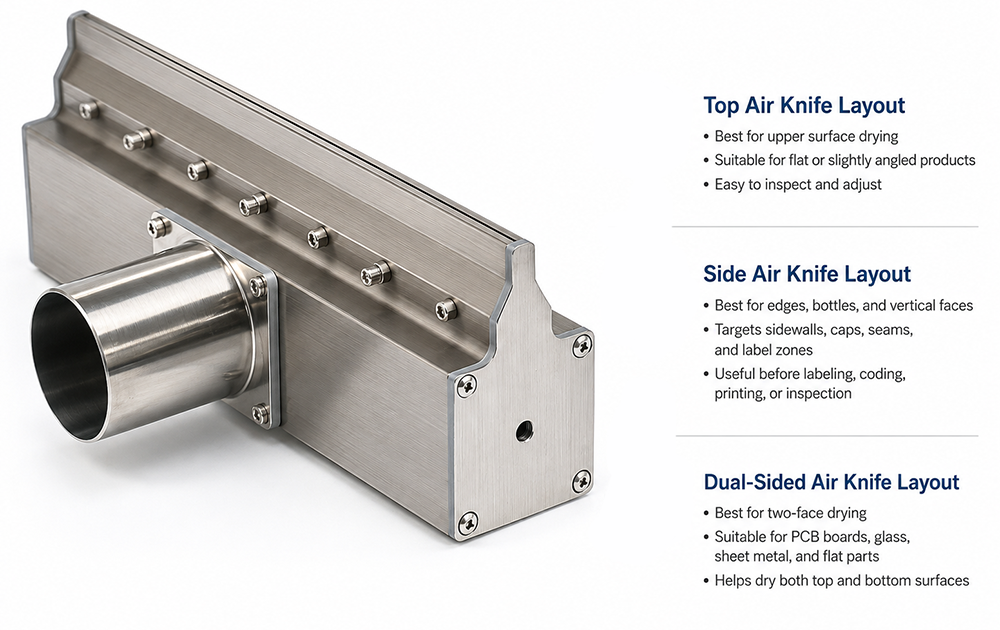

Warum die Anordnung des Luftmessers das Ergebnis verändert

Ein Luftmesser entfernt Wasser, Staub, Späne oder Beschichtungsreste , indem es diese entlang einer vorgegebenen Bahn befördert. Wird das Wasser in Richtung einer ungenutzten Ecke, einer Führungsschiene, einer Rolle oder einer Vertiefung an der Unterseite geleitet, kann die Oberfläche stromabwärts wieder nass werden. Richtet das Gerät das Wasser auf die falsche Seite, kann die Anlage zwar in Betrieb erscheinen, aber dennoch die Inspektion nicht bestehen.

Die Anordnung beeinflusst auch den Luftbedarf. Ein optimal positioniertes Messer kann Flüssigkeit mit mäßigem Druck abführen, da die Luft durch die Schwerkraft und die Förderbandbewegung unterstützt wird. Ein ungünstig positioniertes Messer benötigt hingegen unter Umständen mehr Luft, verursacht mehr Lärm und erfordert mehr Energie, nur um das Wasser in die falsche Richtung zu befördern.

Bevor Sie sich für eine Anordnung der Luftmesser (oben, seitlich oder beidseitig) entscheiden, unterteilen Sie das Produkt in drei Zonen: die zu reinigende oder zu trocknende Oberfläche, den Bereich, in dem sich Flüssigkeit sammelt, und den Abflussweg der Flüssigkeit aus der Maschine. Diese einfache Skizze beugt vielen Fehlern bei der Anordnung vor.

Anordnung der oberen Luftdüsen: Optimal zum Trocknen von Oberflächen

Ein Luftmesser wird oberhalb des Produkts angebracht und ist nach unten gerichtet. Dieses Verfahren eignet sich für flache oder leicht schräge Gegenstände wie Paneele, Platten, Tabletts, Deckel, Lebensmittelverpackungen, Bretter, Metallteile und viele Trockenanlagen mit Förderband.

Luftmesser an der Oberseite eignen sich ideal, wenn sich Wasser auf dem Produkt befindet. Das Wasser kann nach hinten, zur Seite oder in einen speziellen Sammelbereich geblasen werden. Sie sind gut sichtbar und einfach einzustellen, da man sowohl das Luftmesser als auch das Produkt und das Wasser im Blick hat. Zudem sind sie mit vielen Maschinen kompatibel, ohne dass das Förderband ausgetauscht werden muss.

Das Problem bei Luftmessern ist, dass Wasser darunter und an Stellen gelangt, die man nicht sehen kann. Wenn Wasser an den Kanten des Produkts entlangläuft, sich unter einer Kante sammelt oder in Löchern verbleibt, reicht ein Luftmesser allein möglicherweise nicht aus, um es zu entfernen. Zwar kann ein Annähern des Luftmessers an das Produkt die Wirkung verstärken, aber dadurch wird das darunter eingeschlossene Wasser nicht immer vollständig entfernt.

Seitliche Luftmesseranordnung: Ideal für Kanten, Flaschen und vertikale Flächen

Ein seitliches Luftmesser ist neben dem Förderband montiert und auf die Produktkante oder vertikale Fläche ausgerichtet. Es eignet sich besonders für Flaschen, Dosen, Gläser, Behälter, Extrusionen, Profile, Seitenwände, Etikettenbereiche, Verschlüsse und Produkte, bei denen sich Wasser an einer Seitenfläche sammelt.

Seitenreinigung ist vor dem Etikettieren, Codieren, Bedrucken oder der Inspektion sinnvoll. Möglicherweise muss nicht die gesamte Oberseite eines Behälters getrocknet werden, aber das Etikettenfeld, der Deckelrand, der Hals oder die Seitennaht müssen trocken sein. In diesem Fall kann ein Seitenmesser das Problem gezielt angehen, anstatt unnötig Luft über die gesamte Förderbandbreite zu verteilen.

Seitliche Luftmesser erfordern sorgfältige Schutzvorrichtungen und eine präzise Justierung. Produktabstand, Behälterwackeln, Führungsschienen und Förderbandvibrationen können den Arbeitsabstand beeinflussen. Ist das Messer zu nah, kann es leichte Behälter verschieben oder Spritzer verursachen. Ist es zu weit entfernt, bleibt die Seitenfläche feucht.

Doppelseitiges Luftmesser-Layout: Ideal zum Trocknen beider Gesichter

Eine doppelseitige Anordnung nutzt obere und untere Luftmesser, also gegenüberliegende Messer, um beide Seiten eines Produkts während des Durchlaufs durch die Station zu trocknen. Die Luft-Luft-Messer-Referenz von QXY verwendet obere und untere Luftmesser zur gleichzeitigen beidseitigen Trocknung flacher Produkte wie Leiterplatten, LCD-Glas, Bleche, Glasscheiben und bestimmter Lebensmittel.

Diese Anordnung ist nützlich, wenn die Unterseite wichtig ist. Leiterplatten, Glasplatten, Metallplatten und gewaschene Flachteile weisen oft auf beiden Seiten Wasser auf. Mit einem Messer lässt sich sichtbares Wasser entfernen, aber die Unterseite kann dennoch Wassertropfen auf den nächsten Arbeitsschritt abgeben oder beim Stapeln Spuren hinterlassen.

Bei doppelseitigen Systemen ist eine präzisere Balance besonders wichtig. Der untere Messerwinkel lässt sich leicht falsch montieren, insbesondere bei umgekehrter Montage oder unter einem Förderband. Beide Messer müssen ausreichend mit Luft versorgt werden, und der untere Strahl muss das Wasser vom Produkt wegführen, nicht zurück ins Förderband oder auf die Unterseite.

Schneller Layoutvergleich

Wie die Produktform das Layout bestimmen sollte

Flache Produkte werden üblicherweise entweder von oben oder von beiden Seiten getrocknet. Soll nur die Oberseite trocken sein, reicht unter Umständen ein oberes Messer aus. Sind beide Seiten wichtig, empfiehlt sich frühzeitig eine beidseitige Trocknung, da ein späteres Hinzufügen eines unteren Messers Änderungen an Förderband und Schutzvorrichtungen erforderlich machen kann.

Runde oder zylindrische Produkte erfordern oft seitliche, schräge, ringförmige oder mehrstufige Luftdüsen. Ein gerades Oberdüsenmesser kann zwar den höchsten Punkt abblasen, lässt aber Wasser an der Schulter, am Hals oder an der Unterseite zurück. Bei Rohren, Kabeln, Leitungen und Profilen ermöglicht ein Ringdüsenmesser eine 360-Grad-Abdeckung in einem Arbeitsgang.

Bei unregelmäßigen Teilen ist unter Umständen eine spezifischere Vorgehensweise erforderlich. Ein Tornado-Luftmesser kann bei komplexen 3D-Oberflächen und Vertiefungen hilfreich sein. Mehrere kleinere Messer in unterschiedlichen Winkeln können bei Teilen mit Rippen, Vertiefungen, Löchern oder Schattenbereichen durch Vorrichtungen bessere Ergebnisse liefern als ein großes Obermesser.

Folgen Sie dem Wasserweg, nicht nur der Produktform.

Die optimale Anordnung gewährleistet einen sauberen Wasserabfluss. Bei einer Anordnung von oben fließt das Wasser oft zur Hinterkante oder zum seitlichen Abfluss. Bei einer seitlichen Anordnung sollte das Wasser die vertikale Fläche verlassen, ohne in eine Führungsschiene oder eine Etikettenvertiefung zu gelangen. Bei einer beidseitigen Anordnung sollte das untere Messer das Wasser in einen Auffangkanal befördern, anstatt die Unterseite des Förderbandes zu besprühen.

Beim Trocknen mit Messern ist es ein häufiger Fehler, die Messer mit einem starken Druck aufeinander zu richten. Dadurch entsteht durch den Luftstrom zwischen den Messern viel Sprühnebel, der das Wasser zurück auf das zu trocknende Objekt drückt. Ein weiterer Fehler ist, die Stelle zweimal zu trocknen, ohne dabei die tatsächlich noch feuchten Bereiche wie den Rand des Deckels, den Boden oder die Naht an der Seite zu beachten.

Achten Sie beim Testen darauf, wohin das Wasser nach einigen Sekunden fließt. Falls Wasser auf die Schutzvorrichtungen, die Walzen, andere Produkte in der Nähe der Sensoren oder den Boden des Förderbandes gelangt, müssen Sie die Konfiguration anpassen, selbst wenn das Produkt im Bereich des Messers trocken aussieht.

Platz, Zugang und Instandhaltung sind wichtig

Eine auf dem Papier funktionierende Konstruktion kann in der Wartung versagen. Obere Messer können den Zugang des Bedieners zu Düsen, Sensoren oder Inspektionspunkten blockieren. Seitenmesser können mit Führungsschienen kollidieren. Untere Messer sind möglicherweise schwer zu reinigen und können bei mangelhafter Entwässerung Ablagerungen ansammeln.

Vor der endgültigen Festlegung des Layouts sollten Sie die Stabilität der Halterungen, den Verstellbereich, die Zugänglichkeit für die Reinigung, die Verlegung des Luftschlauchs, die Schallabschirmung und den Sicherheitsabstand prüfen. Lange Messer benötigen möglicherweise zusätzliche Unterstützung, um ein Durchhängen zu verhindern. Bei doppelseitigen Systemen ist eventuell ein Y-förmiger Verteiler erforderlich, um einen gleichmäßigen Luftstrom für die oberen und unteren Messer zu gewährleisten.

Das Material spielt ebenfalls eine Rolle. Aluminiumlegierungen eignen sich häufig für Trockenzonen und allgemeine industrielle Anwendungen. Edelstahl ist in der Regel besser geeignet für die Lebensmittel-, Getränke-, Pharma-, Reinigungs- und chemische Industrie. PVC oder Titan können in Betracht gezogen werden, wenn sich das Luftmesser in der Nähe korrosiver Chemikalien befindet.

Funktionsprüfungen vor der Auswahl des endgültigen Layouts

Testen Sie die Anlage mit realen Produkten, realer Flüssigkeitsmenge, normaler Fördergeschwindigkeit und normalem Produktabstand. Tests mit leerem Förderband können seitliches Taumeln, Nachtropfen an der Unterseite und erneutes Benetzen durch Schutzvorrichtungen verschleiern. Prüfen Sie das Produkt am Luftmesser und erneut stromabwärts.

Prüfen Sie jede Oberfläche einzeln: Oberseite, Seite, Kante, Unterseite, Vertiefungen und nachgelagerte Kontaktpunkte. Notieren Sie die Länge, den Abstand, den Winkel und den Schlitzspalt des Luftmessers, den Einlassdruck, das Gebläsemodell, den Kanalverlauf und die Produktgeschwindigkeit. Dies erleichtert die spätere Fehlersuche erheblich.

Wenn eine Anordnung fast funktioniert, aber immer wieder nasse Stellen entstehen, erhöhen Sie nicht sofort den Gebläsedruck. Prüfen Sie zunächst, ob die Luft auf die richtige Fläche gerichtet ist und ob das Wasser ungehindert abfließen kann.

QXY-Referenzspezifikationen für die Layoutauswahl

Über QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.)

 QXY Machinery ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.

QXY Machinery hat eigenständig Dutzende von Luftmessermodellen entwickelt, darunter solche aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Kleinloch-Leiterplatten-Luftmesser, Ring-Luftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Für anspruchsvolle Trocknungsanlagen bietet QXY je nach Produktform, Wasserweg, Liniengeschwindigkeit und Platzbedarf unterschiedliche Konfigurationen an: von oben, von der Seite, beidseitig, ringförmig und mit mehreren Winkeln.

QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.

-> Kontaktieren Sie QXY Machinery, um die richtige Luftmesseranordnung für Ihre Trocknungs- oder Abblasanlage zu besprechen.

Häufig gestellte Fragen

F: Welche Luftmesseranordnung eignet sich am besten für flache Produkte?

A: Bei flachen Produkten wird oft ein oberes Luftabstreifmesser verwendet, wenn nur die Oberseite trocken sein muss. Wenn beide Seiten wichtig sind, ist eine doppelseitige Luft-Luft-Trocknung mit oberen und unteren Abstreifmessern in der Regel besser geeignet.

F: Wann sollte ich ein Seitenluftmesser verwenden?

A: Verwenden Sie ein seitliches Luftmesser, wenn sich die feuchte Zone an einer vertikalen Fläche, Kante, im Verschlussbereich, auf einem Etikettenfeld, einer Seitennaht oder an der Schulter des Behälters befindet. Dies ist üblich beim Trocknen von Flaschen, Dosen, Gläsern, Profilen und Behältern vor dem Etikettieren oder Codieren.

F: Was ist eine doppelseitige Luftmesseranordnung?

A: Bei einer doppelseitigen Trocknungsanlage werden obere und untere oder gegenüberliegende Luftdüsen verwendet, um beide Seiten eines Produkts an derselben Station zu trocknen. Sie eignet sich für Leiterplatten, LCD-Glas, Bleche, Glasscheiben und andere flache Produkte.

F: Kann ich obere und seitliche Luftmesser an einer Leitung kombinieren?

A: Ja. Viele Anlagen verwenden mehrere Messer, wenn das Produkt mehrere Nasszonen aufweist. Wichtig ist, jedes Messer so auszurichten, dass das Wasser vom Produkt wegfließt und nicht auf eine andere Oberfläche oder Schutzvorrichtung trifft.

F: Warum bleibt an meinem oberen Luftmesser Wasser unter der Produktkante zurück?

A: Mit einem Obermesser lassen sich möglicherweise nicht alle Kanten, Löcher, Kanten oder Vertiefungen erreichen. In diesem Fall benötigen Sie eventuell ein Seitenmesser, ein Untermesser, ein abgewinkeltes Messer oder eine andere Methode zur Produktunterstützung.

F: Welche Informationen sollte ich QXY vor der Auswahl eines Layouts übermitteln?

A: Bitte senden Sie Produktfotos, Angaben zum Standort der Nasszone, zu trockenen Oberflächen, zur Liniengeschwindigkeit, zum Abstand, zur Luftquelle, zum Installationsraum und zum Materialbedarf.
