Empfindliche Produktionslinien fallen nicht allein aufgrund mangelhafter Luftzirkulation aus. Viele Probleme beginnen bereits am Luftmesser selbst . Wasser sammelt sich auf rauen Oberflächen. Produktreste setzen sich an Schweißnähten fest. Reinigungsmittel greifen minderwertiges Material an. Staub sammelt sich an Kanten in der Nähe des Förderbandes. Der Luftmesser erzeugt zwar möglicherweise noch Luft, doch die Umgebung ist nicht mehr sauber genug für den Prozess.
Deshalb ist die Oberflächenbeschaffenheit von Luftmessern in der Lebensmittelverarbeitung, der pharmazeutischen Verpackung, der LCD-Reinigung, der Nassbearbeitung von Leiterplatten, der Medizingeräteherstellung und anderen Bereichen, in denen Oberflächenreinheit Teil der Produktqualität ist, so wichtig. Eine glatte Oberfläche ersetzt jedoch nicht die korrekte Luftstromführung und verstärkt auch keinen schwachen Luftschleier. Ihre Funktion ist eine andere: Sie erleichtert die Reinigung des Luftmessers, erschwert das Anhaften von Rückständen und verringert das Risiko, dass es zu einer versteckten Kontaminationsquelle wird.
Für Käufer ist der entscheidende Punkt einfach: Die Oberflächenbeschaffenheit darf nicht als rein kosmetisches Detail betrachtet werden. Sie sollte zusammen mit Materialgüte, Schlitzbreite, -länge, Einlassanordnung, Montagewinkel und Reinigungsmethode Bestandteil der Spezifikation des Luftmessers sein.
Bei einer Produktionslinie für Hardwareprodukte spielt ein kleiner Kratzer an einem Aluminium-Luftmesser keine große Rolle. Bei einer Produktionslinie für pharmazeutische Verpackungen oder einer Reinigungsanlage für Molkereiprodukte kann derselbe Oberflächenfehler jedoch zu einem erheblichen Reinigungsproblem führen. In der Nähe des Luftmessers befinden sich häufig Wasser, Produktnebel, Desinfektionsmittel, feines Pulver oder winzige Partikel. Diese Stoffe scheinen im laufenden Betrieb harmlos. Sie können sich jedoch in rauen Bereichen festsetzen und dort auch nach einer regulären Reinigung der Anlage verbleiben.
Das Risiko hierfür ist noch größer, wenn das Luftmesser in der Nähe eines feuchten Produktwegs installiert ist. Beispielsweise können Flaschenschultern, Verschlüsse, Leiterplatten, Glasscheiben oder Lebensmittelverpackungen in nur 20–50 mm Entfernung am Luftmesser vorbeiführen. Wenn sich Rückstände am Luftmesserkörper oder in der Nähe des Auslasses ansammeln, kann der Luftstrom diese stören und das Luftmesser zurück in den Prozessbereich verlagern. Dies ist problematisch, da das Luftmesser eigentlich Wasser oder Staub entfernen soll, aber dadurch ein weiteres Hygieneproblem verursachen kann.
Die Oberflächenbeschaffenheit des Luftmessers ist für die Inspektion ebenfalls wichtig. Ein glatter Edelstahlkörper lässt sich leichter abwischen, ist besser sichtbar und die Reinigung ist einfacher zu überprüfen.
An den rauen Schweißnähten, Vertiefungen, Gewinden und versteckten Vertiefungen am Gehäuse des Luftmessers wird die Arbeit der Reinigungsteams verlangsamt, da diese Bereiche von Hand genauer untersucht werden müssen.
Die Oberflächengüte beschreibt das Aussehen einer Metalloberfläche nach der Bearbeitung, dem Schleifen, Polieren, Schweißen oder Passivieren. In Branchen mit hohen Reinheitsanforderungen wird die Oberflächengüte üblicherweise mit dem sogenannten Ra-Wert (mittlere Rauheit) gemessen. Je niedriger der Ra-Wert, desto glatter ist die Metalloberfläche.
In der Lebensmittelindustrie, wo höchste Reinheitsanforderungen gelten, wird häufig eine Oberflächenrauheit von Ra 0,8 Mikrometern (entspricht 32 Mikrozoll) als Standard verwendet, um die Sauberkeit der Anlagen zu gewährleisten. Dies ist besonders wichtig für Oberflächen, die mit Produkten in Berührung kommen. Unternehmen, die beispielsweise Arzneimittel herstellen oder proteinreiche Lebensmittel oder Milchprodukte verarbeiten oder in Reinräumen arbeiten, benötigen hingegen möglicherweise eine glattere Oberflächenrauheit von Ra 0,4 Mikrometern oder bevorzugen eine elektropolierte Oberfläche. Die erforderliche Oberflächenrauheit hängt von den betrieblichen Vorschriften und dem Standort des Luftmessers ab, beispielsweise von der Nähe zu Produkten, von Bereichen mit Spritzgefahr oder von Versorgungsleitungen.
Bei einem Luftmesser müssen wir die Oberflächenbeschaffenheit in drei Bereichen berücksichtigen.
• Außenflächen: Die Außenseite des Gehäuses sollte ausreichend glatt sein, um sie reinigen und prüfen zu können. Kanten, tiefe Werkzeugspuren und freiliegende Gewinde können Wasser oder Rückstände aufnehmen.
• Schweiß- und Verbindungsstellen: Schweißnähte müssen glatt und frei von Poren, Rissen und Spalten sein. Selbst ein hochwertiges Material kann eine raue Schweißnaht in einem Reinigungsbereich nicht ausgleichen.
• Interner Luftweg und Auslassbereich: Die Innenstruktur sollte so gestaltet sein, dass keine Feuchtigkeit oder Partikel eingeschlossen werden, insbesondere dort, wo das Luftmesser zur Reinigung geöffnet oder in der Nähe eines Nassprozesses eingesetzt werden kann.

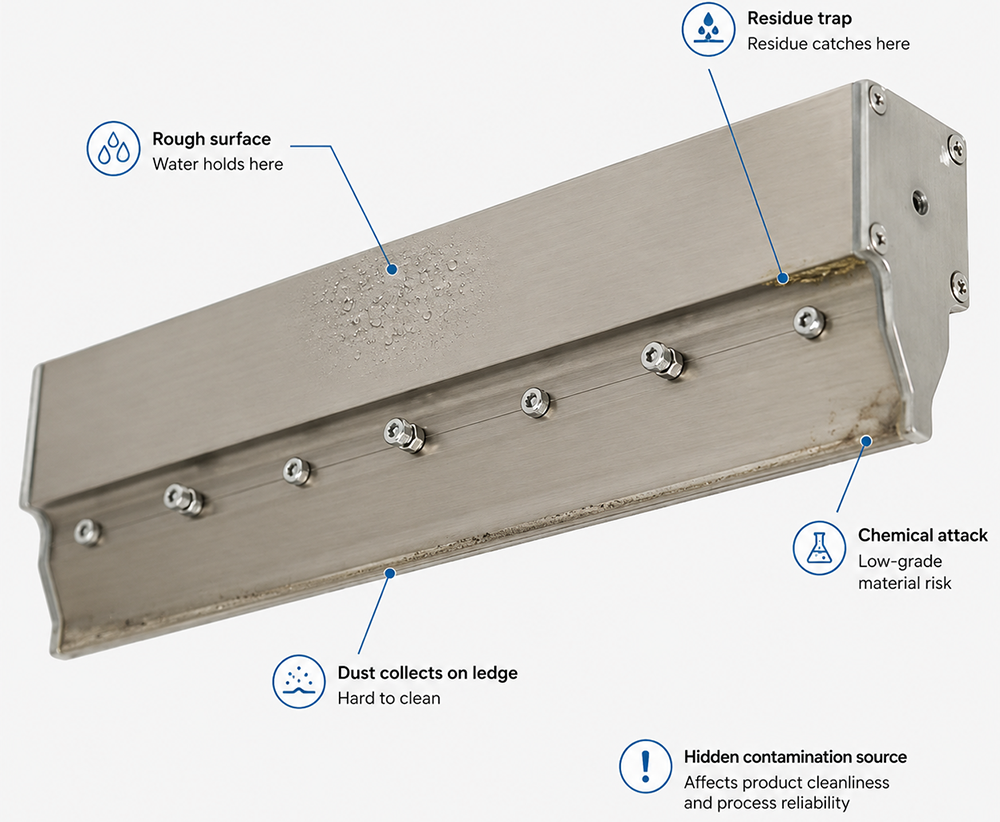

Eine raue Oberfläche weist Vertiefungen auf. Bei genauer Betrachtung unter dem Mikroskop erkennt man, dass sich in diesen Vertiefungen Wasser, Produktreste, Reinigungsmittel, Staub oder feines Pulver ansammeln können. Die Linie mag aus der Ferne sauber erscheinen, doch Rückstände können sich in der Oberflächenstruktur festsetzen.
Das ist aus praktischen Gründen wichtig.
• Wasseransammlung: Raue Oberflächen trocknen nach der Reinigung langsamer. Stehendes Wasser begünstigt die Bildung von Reinigungsrückständen. Dies kann in Lebensmittel- oder Pharmabereichen zu mikrobiellem Wachstum führen.
• Partikelfreisetzung: Eingetrocknete Rückstände können sich lösen, sobald das Luftmesser wieder anläuft. Der Luftstrom muss das Produkt nicht berühren, um die Partikel in den Reinraum zu befördern.
• Chemische Einwirkung: In Vertiefungen oder Kratzern verbliebene Reinigungsmittel können die Korrosion beschleunigen, insbesondere wenn das Material nicht für den Kontakt mit Chloriden, Salzen, Säuren oder Laugen geeignet ist.
• Biofilmrisiko: Bei Anlagen mit Lebensmittel- und proteinreichen Produkten sind raue Oberflächen und Spalten schwerer zu reinigen. Bleiben Rückstände zurück, wird die spätere Reinigung schwieriger vorhersehbar.
• Schwierigkeit bei der Inspektion: Eine raue oder fleckige Oberfläche erschwert es den Bedienern zu erkennen, ob das Bauteil sauber, beschädigt oder bereits mit der Korrosion behaftet ist.
Deshalb sollte die Oberflächenbeschaffenheit bereits vor dem Bau des Luftmessers besprochen werden. Es ist wesentlich einfacher, von Anfang an eine Oberflächenbeschaffenheit, glatte Schweißnähte und die richtige Edelstahlsorte festzulegen, als eine raue Oberfläche zu korrigieren, nachdem das Luftmesser bereits über einem laufenden Förderband installiert ist. Oberflächenbeschaffenheit und Luftmesserkonstruktion bedingen einander, um einen effizienten Prozess zu gewährleisten.

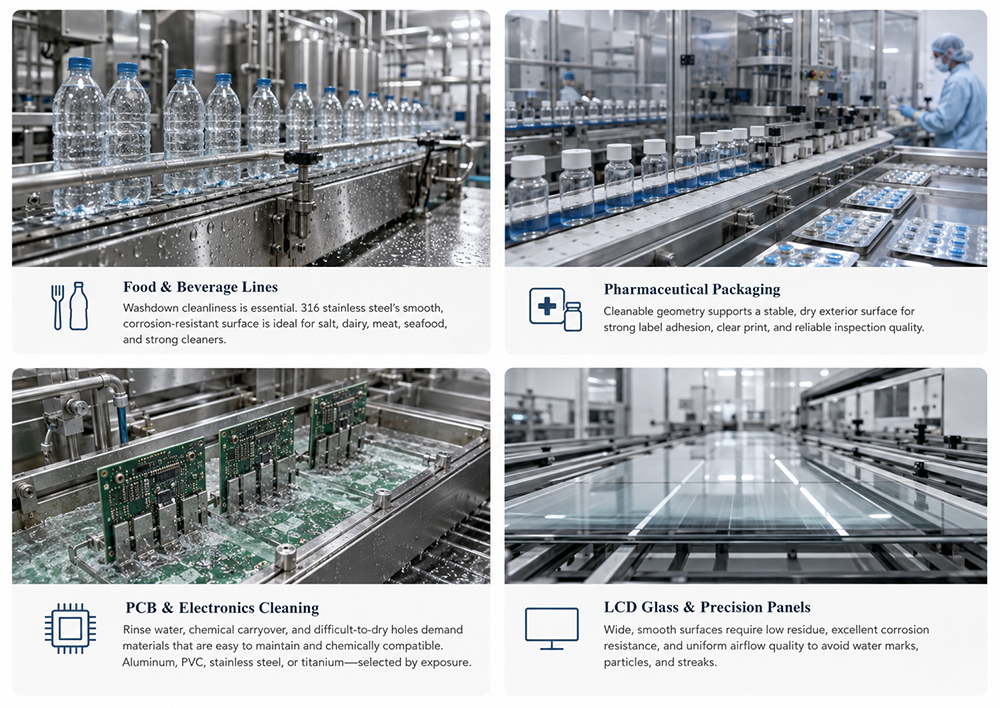

Nicht jedes Luftmesser benötigt die gleiche Oberflächengüte. Die richtige Oberflächengüte hängt davon ab, wo das Luftmesser angebracht ist und welche Materialien damit in Berührung kommen.
Luftmesser werden häufig nach dem Spülen von Flaschen, dem Waschen von Verpackungen, dem Trocknen von Dosen oder dem Abblasen von Oberflächen vor dem Etikettieren eingesetzt. Die Oberflächenbeschaffenheit ist wichtig, da Wasser, Zucker, Eiweiß, Fett, Salz oder Reinigungsschaum an den Körper des Luftmessers gelangen können. Ein Luftmesser aus Edelstahl mit glatter Oberfläche lässt sich bei wiederholtem Reinigen leichter sauber halten. Edelstahl der Güteklasse 316 ist oft sicherer, wenn Salz, Säure, Milchprodukte, Fleisch, Meeresfrüchte oder aggressive Reinigungsmittel vorhanden sind.
Bei Verpackungslinien für Vials, Ampullen, Flaschen oder Blister kann das Luftmesser die Außenfläche vor dem Codieren, Etikettieren, Prüfen oder Kartonieren trocknen. Sauberkeit dient nicht nur der Produktsicherheit, sondern beeinflusst auch die Etikettenhaftung, die Druckqualität, die Staubanziehung und die Sichtprüfung. Die glatte Edelstahlkonstruktion und die leicht zu reinigende Geometrie tragen zu einem stabilen Trocknungsbereich bei.
Bei der Nassbearbeitung von Leiterplatten können Spülwasser, Chemikalienrückstände und kleine, schwer zu trocknende Löcher auftreten. Die Oberflächenbeschaffenheit der Luftmesser beeinflusst hier die chemische Beständigkeit und die Wartung. Standardaluminium eignet sich für viele trockene oder milde Umgebungen. PVC, Edelstahl oder Titan sind je nach Station und Temperatur für Bereiche mit stärkerer Chemikalienbelastung geeignet.
Reinigungsanlagen für LCDs und Glasoberflächen sind auf die Beseitigung von Wasserflecken und Partikeln sowie auf eine gleichmäßige Luftströmung über eine große Fläche ausgelegt. Die Außenfläche darf keine Korrosionsprodukte oder Ablagerungen in der Nähe der Reinigungsseite der Anlage aufweisen. Auch der Auslassbereich muss eine gleichbleibende Bearbeitungsqualität aufweisen, damit der Luftschleier über die gesamte Panelbreite gleichmäßig ist.
Oberflächenbeschaffenheit und Materialqualität stehen in engem Zusammenhang. Selbst eine glatte Oberfläche kann bei ungeeignetem Material durch zu aggressive Reinigungsmittel beschädigt werden. Auch ein hochwertiges Material mit minderwertiger Oberflächenbeschaffenheit kann Schmutz festhalten.
QXY Machinery bietet Luftmesser aus Edelstahl in den Güteklassen 304 und 316 für hygienische Produktionsumgebungen an. Güteklasse 304 ist eine praktische Wahl für viele allgemeine Trocknungs- und Reinigungsanlagen mit wasserbasierten Produkten. Güteklasse 316 eignet sich besser für Umgebungen mit Chloriden, Salzen, sauren Produkten, Meeresfrüchten, Milchprodukten, Fleischverarbeitung oder dem Einsatz starker Reinigungsmittel. Wenn eine geschweißte Konstruktion und ein strengerer Korrosionsschutz wichtig sind, kann Güteklasse 316L in Betracht gezogen werden.
Luftmesser aus Aluminiumlegierung eignen sich für viele allgemeine industrielle Trocknungsanwendungen, insbesondere bei geringer Chemikalienbelastung. Das Standardsortiment an Luftmessern aus Aluminiumlegierung von QXY umfasst hartanodisierte Oberflächen, einen Standardschlitzbereich von 0,5–2 mm, Werkskalibrierung und eine Luftstromgleichmäßigkeit von ca. ±5 % über die gesamte Messerlänge. Dennoch ist Aluminium nicht die erste Wahl für häufige chemische Reinigungen oder Bereiche mit direktem Lebensmittelkontakt.
Luftmesser aus PVC und Titan eignen sich für unterschiedliche Risikoprofile. PVC kann in der Nähe von sauren oder alkalischen Chemikalienbereichen eingesetzt werden, sofern die Temperatur nicht hoch ist. Titan ist die optimale Wahl für stark korrosive Umgebungen, in denen Edelstahl an seine Grenzen stößt.
Eine glattere Außenfläche verbessert die Trocknung nicht automatisch. Die Trocknungsleistung hängt weiterhin hauptsächlich von Schlitzspalt, Austrittsgeradheit, Luftvolumen, Druck, Messerlänge, Einlassbalance, Montageabstand und -winkel ab.
Diese Unterscheidung hilft, einen häufigen Kauffehler zu vermeiden. Die Oberflächenbeschaffenheit dient der Sauberkeit und Reinigungsfähigkeit. Die Schlitzqualität ist für den Luftstrom entscheidend. Beides ist wichtig, löst aber unterschiedliche Probleme.
Für viele Trocknungsaufgaben verwendet QXY mit seinen allgemeinen Luftmesserparametern einen Schlitzbereich von 0,5–2 mm, einen Abstand zwischen Messer und Produkt von 20–50 mm und einen Auftreffwinkel von 15–45 Grad. Messer mit einer Länge von über 600 mm benötigen oft zwei Lufteinlässe, um einen gleichmäßigen Luftstrom zu gewährleisten. Diese Details beeinflussen die Wasserabfuhr, den Partikelabtransport und die Abdeckung über die gesamte Produktionsbreite.
Bei empfindlichen Anlagen ist die Oberflächenbeschaffenheit des Auslasses und die Kantenqualität weiterhin von Bedeutung, da Grate, Dellen oder eine ungleichmäßige Schlitzgeometrie den Luftschleier beeinträchtigen können. Ein beschädigter Auslass kann Streifen, Erhebungen, Vertiefungen oder Partikelablagerungen in der Nähe des wichtigsten Teils des Luftmessers verursachen.
Die Kaufspezifikation sollte nicht nur „Luftmesser aus Edelstahl“ enthalten. Das ist für sensible Produktionslinien zu ungenau. Geben Sie dem Lieferanten genügend Details, damit er das richtige Material, die passende Oberflächenbehandlung und die richtige Konstruktion auswählen kann.
1. Definieren Sie, wo sich die Reinraumzone befindet. Befindet sich das Luftmesser an einem Ort, an dem Produkte gehandhabt werden und Flüssigkeiten spritzen könnten, in einem Raum, in dem Produkte verpackt werden und Chemikalien verwendet werden, oder in einem allgemeinen Bereich?
2. Geben Sie die benötigte Werkstoffgüte an. Für allgemeine Anwendungen, bei denen Hygiene wichtig ist, wird 304 verwendet. Verwenden Sie 316 für Produkte mit Chloriden, Salzen oder Säuren oder für Reinigungszwecke. Verwenden Sie 316L für Schweißkonstruktionen oder wenn Korrosionsschutz von großer Bedeutung ist.
3. Geben Sie die gewünschte Oberflächengüte an. Wenn in Ihrem Werk eine Oberflächengüte von Ra 0,8 Mikrometer, Ra 0,4 Mikrometer oder Elektropolieren verwendet wird, notieren Sie dies.
4. Überprüfen Sie die Details der Schweißnähte und Befestigungselemente. Fragen Sie nach der Ausführung der Schweißnähte, wenn Gewinde freiliegen und ob die Karosserie Teile aufweist, in denen sich Wasser ansammeln kann.
5. Die Oberflächenbehandlung muss auf die Reinigungsmethode abgestimmt sein. Unterschiedliche Reinigungsmethoden wie Abwischen, Schaumreinigung, CIP-Reinigung, chemisches Spülen und Hochdruckreinigung stellen unterschiedliche Anforderungen an den Luftmesserkörper.
6. Schützen Sie den Steckdosenschlitz. Der Schlitzspalt sollte werkseitig eingestellt sein. Schützen Sie ihn während der Installation. Polieren, schleifen oder kratzen Sie die Kante der Steckdose nicht vor Ort ab.
7. Überprüfen Sie den Montagewinkel und die Entwässerung. Montieren Sie das Luftmesser so, dass Wasser und Reinigungsflüssigkeit nach der Reinigung ablaufen können und nicht auf der Karosserie zurückbleiben.
Spezifikation | Praktische Bedeutung |
Materialoptionen | Für viele Reinigungsleitungen wird Edelstahl 304 verwendet; Edelstahl 316 kommt zum Einsatz, wenn Chloride, Salze, saure Produkte oder stärkere Reinigungsmittel vorhanden sind. |
Oberflächenanforderungen | Glatte Innen- und Außenfläche ohne Spalten. Bei empfindlichen Leitungen sollten Käufer den erforderlichen Ra-Wert in der Kaufspezifikation angeben. |
Schlitzbreite | Anpassbar an Kundenspezifikation. Für viele Trocknungsaufgaben verwendet QXY den 0,5–2 mm Standardschlitz. das gesamte Sortiment an Luftmessern. |
Installationsabstand | Bei vielen Trocknungsanwendungen beträgt der übliche Abstand zwischen Messer und Produkt 20–50 mm. Größere Abstände verringern die nutzbare Aufprallgeschwindigkeit. |
Winkel | 15-45 Grad von der Produktoberfläche, normalerweise in Fahrtrichtung geneigt, damit Wasser und Partikel von der Reinigungszone wegbewegt werden. |
Kundenspezifischer Support | Individuelle Länge, Einlasskonfiguration, Materialwahl und Schlitzbreite können an das Linienlayout und die Reinigungsumgebung angepasst werden. |
Über QXY Machinery
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
Für sensible Produktionslinien liefert QXY Machinery Luftmesser aus Edelstahl der Güteklassen 304 und 316 sowie Luftmesser aus Aluminiumlegierung, PVC, Titanlegierung, für Leiterplatten mit kleinen Öffnungen, Ringluftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Die Produktauswahl kann an Reinigungsanforderungen, Chemikalienrisiken, Reinraumanforderungen, Schlitzbreite, Einlasskonfiguration, Förderbandbreite und Installationsraum angepasst werden.
QXY Machinery hat seinen Sitz in Shenzhen, China, und bedient seit 2011 industrielle Trocknungs-, Reinigungs- und Abblasanwendungen. Das Unternehmen unterstützt kundenspezifische Längen bis zu 6 m, kundenspezifische Lochmuster, kundenspezifische Schlitzbreiten und anwendungsspezifische Materialauswahlen für Produktionsumgebungen, in denen Sauberkeit, Korrosionsbeständigkeit und Luftstromkonstanz gleichermaßen berücksichtigt werden müssen.
F: Beeinflusst die Oberflächenbeschaffenheit des Luftmessers die Trocknungsleistung?
A: Die Oberflächenbeschaffenheit beeinflusst hauptsächlich Sauberkeit und Reinigungsfähigkeit. Die Trocknungsleistung hängt stärker von Schlitzspalt, Luftvolumenstrom, Druck, Messerabstand und -winkel ab. Eine glatte Auslasskante fördert einen stabilen Luftstrom, aber ein poliertes Gehäuse allein behebt keine unzureichende Trocknung.
F: Welcher Ra-Wert ist typisch für hygienische Luftmesseroberflächen?
A: Viele Referenzen für hygienische Anlagen verwenden Ra 0,8 Mikrometer (32 Mikrozoll) als gängigen Richtwert für die Reinigungsfähigkeit. Für empfindlichere Anwendungen in der Pharma-, Milch-, Protein- oder Reinraumindustrie können Ra 0,4 Mikrometer oder Elektropolieren erforderlich sein. Die endgültige Anforderung sollte durch die jeweiligen Werksstandards bestimmt werden.
F: Ist Edelstahl für empfindliche Produktionslinien immer erforderlich?
A: Nicht immer. Edelstahl wird üblicherweise für die Lebensmittel-, Getränke- und Pharmaindustrie sowie für Bereiche mit häufigen Reinigungsarbeiten bevorzugt. Aluminium eignet sich für die industrielle Trocknung mit geringer oder keiner Chemikalienbelastung. PVC oder Titan können in der Nähe bestimmter chemischer Prozesse besser geeignet sein. Die Wahl hängt von Feuchtigkeit, Reinigungschemikalien, Temperatur und Kontaminationsrisiko ab.
F: Sollte ich für ein Druckluftmesser Edelstahl 304 oder 316 wählen?
A: Wählen Sie 304 für viele allgemeine hygienische und wasserbasierte Trocknungsanwendungen. Wählen Sie 316, wenn die Anlage mit Chloriden, Salzen, sauren Produkten, Meeresfrüchten, Milchprodukten, Fleischprodukten oder stärkeren Reinigungsmitteln in Berührung kommt. Bei geschweißten Konstruktionen oder strengeren Korrosionsschutzanforderungen fragen Sie nach, ob 316L geeignet ist.
F: Kann eine raue Luftmesseroberfläche zu Verunreinigungen führen?
A: Ja. Raue Oberflächen, Vertiefungen, Spalten und unsaubere Schweißnähte können Feuchtigkeit, Rückstände, Pulver oder Reinigungsmittel aufnehmen. Durch spätere Luftströmung oder Vibrationen können diese Materialien wieder in den Bearbeitungsbereich gelangen. Deshalb ist die Reinigungsfähigkeit der Oberfläche genauso wichtig wie die Oberflächengüte.
F: Hilft es, das Luftmesser nach der Montage zu polieren?
A: Nur in Ausnahmefällen. Das Polieren des Außengehäuses kann die Reinigung erleichtern, jedoch kann eine unsachgemäße Politur vor Ort den Auslassschlitz beschädigen oder die lokale Geometrie verändern. Die erforderliche Oberflächengüte, Schweißnahtqualität und der Schlitzschutz sollten nach Möglichkeit bereits in der Fertigung sichergestellt werden.
F: Welche Informationen sollte ich QXY Machinery vor der Bestellung übermitteln?
A: Bitte geben Sie Produkttyp, Förderbandbreite, Liniengeschwindigkeit, Flüssigkeits- oder Partikelproblem, Reinigungsmethode, Chemikalienexposition, erforderliche Materialgüte, erforderlichen Ra-Wert (falls bekannt), verfügbaren Installationsraum, Art der Luftquelle und an, ob sich das Luftmesser in einer Produkt-, Spritz- oder Reinraumzone befindet.
