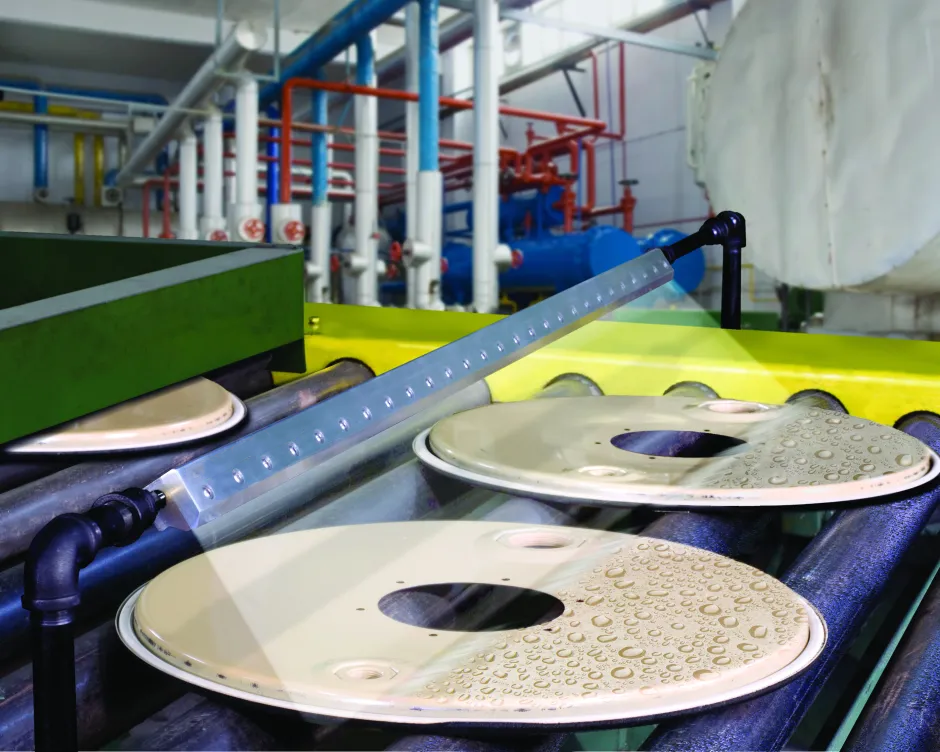

Viele Käufer konzentrieren sich zunächst auf die Länge des Luftmessers, die Gebläsegröße oder die Schlitzbreite. Diese Faktoren sind wichtig. Doch in einer realen Produktionslinie kann der Winkel des Luftmessers das Trocknungsergebnis ebenso stark beeinflussen. Je nach Ausrichtung kann dasselbe Luftmesser für sauberes Trocknen sorgen, nasse Kanten hinterlassen, Spritzer verursachen oder Wasser in die nächste Station blasen.
Der Winkel bestimmt, wohin die Luft das Wasser drückt. Er beeinflusst auch, wie viel des Wasserstrahls als nutzbare Oberflächenströmung und wie viel als Sprühnebel, Sprühnebel oder Turbulenzen entsteht. Eine kleine Winkeländerung kann das Wasser in Richtung Abfluss lenken. Ein ungeeigneter Winkel kann es gegen eine Führungsschiene, unter die Produktkante, zurück auf die Oberfläche oder in eine Schutzvorrichtung drücken, wo es später abtropft.
Für viele Trocknungsanwendungen von QXY Machinery liegt ein praktischer Richtwert für den Auftreffwinkel zwischen 15 und 45 Grad zur Produktoberfläche, wobei der Luftstrom in Förderrichtung ausgerichtet ist. Dies ist ein Richtwert, keine feste Regel. Der optimale Winkel hängt von der Oberfläche, der Flüssigkeitsmenge, der Bandgeschwindigkeit, dem Montageabstand und den Anforderungen des nachfolgenden Prozesses ab.
Ein Luftmesser entfernt Wasser nicht einfach durch Auftreffen auf die Oberfläche. Er befördert das Wasser in eine bestimmte Richtung. Diese Richtung ist entscheidend. Auf einem Förderband muss die Luft das Wasser üblicherweise zur Hinterkante, zum Seitenablauf oder zum Auffangbereich befördern. Wirkt der Luftstrom entgegen dieser Richtung, wird der Trocknungsprozess instabil.
Ein Käufer sieht möglicherweise einen starken Luftschleier und nimmt an, dass das System über ausreichend Druck verfügt. Druck in die falsche Richtung kann das Problem jedoch verschlimmern. Er kann den Wasserfilm aufreißen, Tropfen seitlich ablenken oder Wasser unter den Produktrand drücken. Die Oberfläche wirkt zwar aktiv, aber das Produkt ist immer noch nass, wenn es etikettiert, bedruckt, beschichtet, geprüft oder verpackt wird.
Deshalb sollte der Winkel durch Beobachtung der Wasserbewegung eingestellt werden. Es geht nicht nur darum, ob die Luft auf das Produkt trifft, sondern auch darum, wohin das Wasser nach dem Auftreffen fließt.
Ein steiler Winkel richtet den Wasserstrahl direkter auf die Oberfläche. Dadurch kann ein starker Aufprall entstehen, aber das Wasser kann auch zurückprallen. Auf glatten Platten, Flaschen, Metallteilen und Glas kann dies zu Sprühnebel um die Station herum führen. Das Produkt kann kurzzeitig trocken erscheinen und dann Feuchtigkeit von Schutzvorrichtungen, Walzen oder nahegelegenen Oberflächen aufnehmen.
Steile Winkel können auch leichte Produkte beeinträchtigen. Dünne Folien, flexible Platten, Etiketten und leichte Verpackungen können vibrieren oder sich anheben, wenn der Luftstrom zu direkt auftrifft. Die Bediener reduzieren dann den Druck, doch das eigentliche Problem liegt möglicherweise im Winkel und der Auflagefläche, nicht in der Gebläseleistung.
Ein steiler Winkel ist nicht immer falsch. Bei manchen schweren Flüssigkeitsmengen oder rauen Teilen ist ein stärkerer Aufprall erforderlich. Entscheidend ist, ob das Wasser sauber vom Produkt abläuft. Falls Spritzer und erneute Benetzung auftreten, sollte der Winkel verringert, der Wasserablauf verändert oder der Montageabstand angepasst werden, bevor der Luftdruck erhöht wird.
Ein flacher Winkel lenkt die Luft stärker entlang der Oberfläche. Dies kann nützlich sein, um Wasser zu einer Kante zu spülen. Ist der Winkel jedoch zu flach, streift der Strahl möglicherweise die Tropfen, anstatt den Film zu durchdringen. Das Ergebnis ist eine Oberfläche, die nach dem Luftmesser noch einen dünnen Wasserfilm aufweist.
Flache Winkel reagieren empfindlich auf Oberflächenmerkmale. Erhöhte Kanten, Rippen, Löcher, Kappen und Produktführungen können den Luftstrom blockieren. Wasser kann sich hinter einem solchen Merkmal ansammeln, da die Luft den geschützten Bereich nicht erreicht.
Wenn ein zu flacher Winkel nicht ausreicht, äußert sich das oft nicht in einem auffälligen Spritzer, sondern in einer unauffälligen, aber unzureichenden Trocknung: kleine Tropfen, Wassertropfen an den Rändern, nasse Streifen oder Wasserreste in Vertiefungen. Abhilfe schaffen kann ein etwas steilerer Winkel, ein zweites oder seitliches Messer oder eine produktspezifische Vorrichtung.
Bei der Standard-Förderbandtrocknung richtet die QXY-Referenzführung den Luftstrom in Förderrichtung aus. Dadurch wird das Wasser vom einlaufenden Produkt weg und zum nachgelagerten Auslass oder Abfluss geleitet. Wäre das Messer entgegen der Förderrichtung ausgerichtet, könnte die Luft das Wasser zurück in die Nasszone drücken.
Rückwärts gerichteter Luftstrom kann zu erneuter Benetzung führen. Ein Produkt passiert das Luftmesser, doch das Wasser wird zum nächsten Produkt, zur vorgelagerten Führung oder zur Förderbandoberfläche gedrückt. Dadurch bewegt sich Feuchtigkeit in die falsche Richtung, obwohl das Luftmesser selbst funktioniert.
Dieser Fehler wird bei unteren Messern oder doppelseitigen Systemen leicht übersehen. Ein unteres Messer kann falsch herum montiert oder falsch ausgerichtet sein. Die Oberseite trocknet zwar ab, die Unterseite tropft jedoch weiter, da der untere Luftstrahl das Wasser in das Förderband hinein statt von ihm weg befördert.
Der Winkel allein reicht nicht aus. Ein 30°-Winkel bei 25 mm Abstand verhält sich anders als ein 30°-Winkel bei 70 mm Abstand. Mit zunehmendem Abstand breitet sich der Strahl aus und verliert an Aufprallkraft. Eine Änderung der Schlitzbreite beeinflusst das Verhältnis von Geschwindigkeit und Luftvolumen.
Ein häufiger Fehler bei der Fehlersuche ist die Anpassung nur einer Einstellung. Bediener erhöhen die Gebläseleistung, weil die Oberfläche noch feucht ist, aber der Winkel führt dazu, dass Wasser in eine unzugängliche Ecke gelangt. Oder sie öffnen den Luftspalt, weil ein flacher Winkel den Wasserfilm nicht durchbricht. Die Folge ist ein erhöhter Luftverbrauch ohne gleichmäßige Trocknung.
Beginnen Sie mit einer praxisnahen Kombination: 20–50 mm Abstand, 15–45 Grad zur Oberfläche und ein auf den Prozess abgestimmter Schlitzspalt. Testen Sie anschließend das reale Produkt bei normaler Geschwindigkeit. Beobachten Sie zuerst den Wasserweg und optimieren Sie dann Druck und Spalt.
Flache Paneele benötigen üblicherweise einen gleichmäßigen Winkel über die gesamte Breite. Ist ein Ende des Luftmessers verdreht, kann die Mitte zwar trocknen, der Rand jedoch Wasser nach vorne transportieren. Bei breiten Glas-, Leiterplatten-, Metallblech- und Paneellinien sollte der Winkel von links nach rechts überprüft werden, nicht nur an der dem Bediener nächstgelegenen Halterung.
Flaschen, Dosen und Behälter benötigen oft einen Winkel, der auf den Verschlussrand, die Schulter, die Seitennaht, den Etikettenbereich oder den Bodenrand gerichtet ist. Ein gerader Winkel von oben kann den eigentlichen Nasspunkt verfehlen. Seitliche Messer oder Anordnungen mit mehreren Winkeln eignen sich besser, wenn der Nasspunkt vertikal oder gekrümmt ist.
Unregelmäßige Teile erfordern mehr Tests. Rippen, Nuten, Löcher, Vorrichtungen und Vertiefungen erzeugen Schattenzonen. Wenn der Winkel diese Zonen nicht erreicht, kann ein Tornado-Luftmesser, Ring-Luftmesser , Luftmesser für kleine Löcher oder ein zweites Messer besser geeignet sein als ein Standard-Schlitzmesser mit höherem Druck.
Symptom | Wahrscheinliches Winkelproblem | Praktische Prüfung |
Wasser strömt rückwärts | Die Luft wird entgegen der Förderbandbewegung oder in Richtung der Nasszone gerichtet. | Winkeln Sie den Luftstrom in Fahrtrichtung ein und bestätigen Sie das Wasser Ausgänge stromabwärts. |
Nebel oder Spritzer in der Nähe der Wachen | Der Winkel könnte zu steil oder die Entfernung zu gering sein. | Winkel verringern, Abstand anpassen und überprüfen, wo die Tropfen landen. |
Ein dünner Nassfilm bleibt zurück | Der Winkel ist möglicherweise zu flach, um die Wasserschicht zu durchbrechen. | Vergrößern Sie den Winkel leicht und testen Sie bei normaler Liniengeschwindigkeit. |
Die Ränder bleiben feucht | Der Winkel deckt möglicherweise nicht die Randwülste oder die Unterseite der Umhüllung ab. | Überprüfen Sie Überhang, seitliche Luftzirkulation und Randentwässerung. |
Die Unterseite tropft ständig. | Das untere Messer ist möglicherweise falsch ausgerichtet. | Prüfen Sie die Richtung des unteren Messers und den Ablaufpfad unter dem Förderband. |
Stellen Sie den Luftmesserwinkel nicht an einem leeren Förderband ein. Testen Sie reale Produkte, normale Flüssigkeitsmenge, normale Bandgeschwindigkeit und normalen Produktabstand. Wasser verhält sich anders, wenn die Linie voll ist und sich die Oberfläche mit Produktionsgeschwindigkeit bewegt.
Markieren Sie nach der Prüfung die Position der Halterung. Notieren Sie Winkel, Abstand, Schlitzspalt, Einlassdruck, Gebläsemodell, Kanalverlauf, Fördergeschwindigkeit, Flüssigkeitsart und Produkthöhe. Bei späteren Änderungen an der Förderanlage erleichtern diese Notizen die Fehlersuche.
Prüfen Sie sowohl die kurzfristigen als auch die Folgewirkungen. Ein Produkt kann am Luftmesser trocken erscheinen, aber wieder nass werden, sobald sich Sprühnebel von den Schutzvorrichtungen absetzt oder Wasser von einer nahegelegenen Schiene tropft. Tritt eine erneute Benetzung stromabwärts auf, sollten Winkel und Wasserweg überprüft werden, bevor das Gebläse ausgetauscht wird.
Parameter | QXY-Referenzwert |
Aufprallwinkel | 15-45 Grad von der Produktoberfläche für viele Standardtrocknungsanwendungen |
Luftstromrichtung | In Förderrichtung geneigt |
Arbeitsabstand | 20-50 mm für viele Trocknungs- und Abblasanwendungen |
Warnung vor maximalem Abstand | Oberhalb von 60 mm ist ein signifikanter Geschwindigkeitsverlust üblich. |
Allgemeiner Schlitzspalt | 0,5-2 mm Standard für viele gebläsebetriebene industrielle Trocknungsaufgaben |
Arbeitsdruck | 2-6 psi (0,14-0,42 bar) für gebläsegetriebene Systeme |
Gleichmäßigkeit des Luftstroms | +/-5% Werkskalibrierungsziel über die gesamte Messerlänge |
Kundenspezifische Funktionen | Kundenspezifische Länge bis zu 6 m, Schlitzbreite, Einlasskonfiguration, Lochmuster und Materialauswahl |
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery fertigt über 15 Standard-Luftmessertypen, darunter solche aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Kleinloch-Leiterplattenmesser, Ringluftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Für winkelempfindliche Trocknungsanlagen bietet QXY Unterstützung bei der Layoutprüfung, der Montagerichtung, der Schlitzbreite, der Einlasskonfiguration, der Gebläseauswahl und produktspezifische Testberatung.
QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.
F: Welcher Luftmesserwinkel wird empfohlen?
A: Für viele Standardtrocknungsanwendungen verwendet QXY einen Winkel von 15-45 Grad zur Produktoberfläche als praktischen Referenzbereich, wobei der Luftstrom in Richtung der Förderbandbewegung ausgerichtet ist.
F: Warum hat der Winkel des Luftmessers einen so großen Einfluss auf den Trocknungsprozess?
A: Der Winkel steuert die Wasserrichtung und die Oberflächenscherung. Je nachdem, wohin der Wasserstrahl spritzt, kann dasselbe Luftvolumen gut trocknen, nasse Ränder hinterlassen oder Spritzer verursachen.
F: Ist ein steilerer Anstellwinkel der Luftdüse immer besser?
A: Nein. Ein steiler Winkel kann zwar einen starken Aufprall erzeugen, aber er kann auch dazu führen, dass Wasser zurückprallt, Nebel entsteht, leichte Produkte bewegt werden oder dass nahegelegene Schutzvorrichtungen das Wasser erneut benetzen.
F: Was passiert, wenn der Anstellwinkel des Luftmessers zu flach ist?
A: Ein flacher Einfallswinkel kann dazu führen, dass das Wasser über die Tropfen streicht, anstatt den Wasserfilm zu durchbrechen. Dadurch können dünne, nasse Schichten, Randtropfen oder Wasser hinter Erhebungen zurückbleiben.
F: Soll das Luftmesser mit oder entgegen der Förderbandrichtung blasen?
A: Bei der Standardtrocknung richtet QXY den Luftstrom im Allgemeinen so aus, dass er mit der Förderbandbewegung fluchtet, sodass das Wasser vom einströmenden Produkt weg und in Richtung des nachgelagerten Abflusses oder Auslaufs strömt.
F: Warum trocknet mein unteres Luftmesser die Unterseite nicht richtig?
A: Das untere Messer könnte falsch ausgerichtet, zu weit entfernt montiert sein oder Wasser zurück in das Förderband drücken. Überprüfen Sie den Winkel des unteren Messers, die Entwässerung und die Luftstromrichtung.
F: Welche Informationen sollte ich an QXY senden, bevor ich den Luftmesserwinkel auswähle?
A: Bitte senden Sie Produktfotos, die Position der Nasszone, die Liniengeschwindigkeit, die Art der Flüssigkeit, die erforderliche Trockenfläche, die Anordnung der Luftmesser, den Abstand, die Schlitzbreite, die Gebläsedaten und den Installationsraum.
