Luftmesser mit einem oder zwei Lufteinlässen: So wählen Sie die richtige Konfiguration

2026-08-26

Ein schwaches Luftmesser ist nicht immer zu klein. Das Problem liegt oft im Lufteintritt. Bei kurzen Messern reicht unter Umständen eine einzige Eintrittsstelle aus, um den Innenraum zu füllen. Bei längeren Messern muss die Luft einen längeren Weg zurücklegen, bevor sie austritt. Tritt die Luft an einer Stelle ein, an der sie zu viel Druck ausübt, trifft eine Seite des Luftmessers mit hoher Geschwindigkeit auf, während die andere Seite Wasser zurücklässt.

Deshalb ist es entscheidend, ob Sie ein Luftmesser mit einem oder zwei Lufteinlässen wählen. Die Position des Lufteinlasses beeinflusst die Luftverteilung, die Gleichmäßigkeit der Trocknung, die Effektivität des Ventilators im Zusammenspiel mit dem Luftmesser, den Luftverlust im Kanal und die einfache Montage des Systems an der Maschine. Es handelt sich nicht um eine rein formale Entscheidung, sondern um einen integralen Bestandteil der Luftzufuhr.

Für die Käufer dieser Geräte und die Ingenieure, die sie entwickeln, stellt sich die Hauptfrage: Kann eine einzige Stelle, an der die Luft einströmt, einen starken Luftstoß über die gesamte Länge erzeugen, oder benötigt man zwei Stellen, an denen die Luft einströmt, um einen gleichmäßigen Luftstrom von einem Ende zum anderen des Luftmessers zu gewährleisten?

Was der Einlass in einem Luftmesser bewirkt

Ein Luftmesser ist eine Druckkammer mit einem schmalen Schlitz- oder Lochmuster. Luft strömt durch einen oder mehrere Einlässe in das Gehäuse, füllt den Innenraum und tritt als kontrollierter Luftschleier aus. Das Produkt ist nur dem abschließenden Luftschleier ausgesetzt, dessen Wirkung jedoch von den vorherigen Vorgängen im Inneren des Messers abhängt.

Bleibt der Innendruck stabil, tritt die Luft über die gesamte Arbeitslänge mit nahezu gleichbleibender Kraft aus dem Schlitz aus. Sinkt der Druck zum Ende hin ab, wird der Luftschleier ungleichmäßig. Auf einer Trocknungsanlage wird die Zone mit dem geringeren Druck zum limitierenden Faktor. Bediener können zwar den Gebläsedruck erhöhen, um die feuchte Seite auszugleichen, dies kann jedoch die stärkere Seite überblähen, den Lärmpegel erhöhen, leichte Produkte bewegen oder Energie verschwenden.

Eine gute Einlasskonfiguration verringert dieses Problem. Sie trägt dazu bei, dass die Luft den gesamten Plenumraum erreicht, ohne dass ein Ende des Messers übermäßig belastet wird.

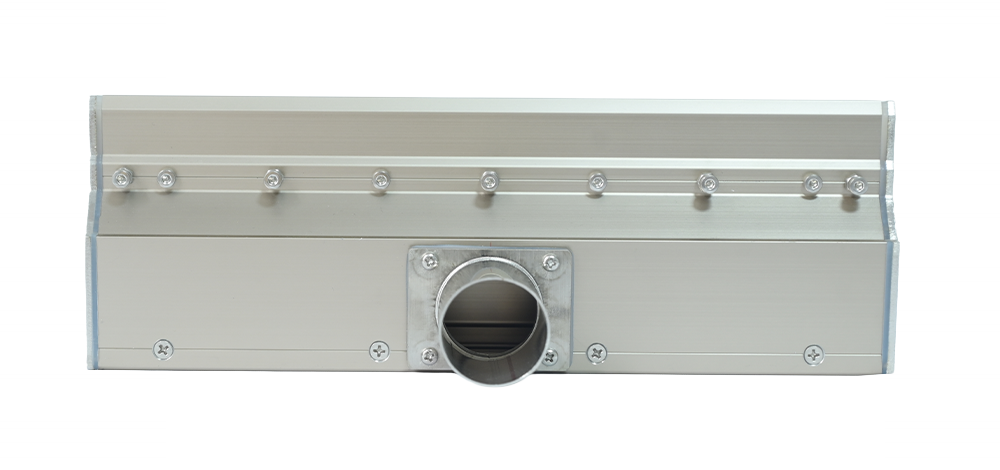

Wann ein Luftmesser mit einem einzigen Lufteinlass sinnvoll ist

Ein Luftmesser mit nur einem Luftanschluss ist einfach, kompakt und leicht zu verrohren. Es eignet sich besonders für kurze Luftmesser mit nur einem Luftanschluss, kleine Trocknungsbereiche, schmale Förderbänder und Maschinen mit begrenztem Platzangebot, da es oft die sauberste Lösung darstellt.

Luftmesser mit einem einzigen Lufteinlass eignen sich gut, wenn die Länge des Luftmessers moderat, der Schlitzspalt nicht zu breit und die Flüssigkeitsmenge gering ist. Eine extrem gleichmäßige Trocknung über die gesamte Fläche ist nicht erforderlich. Diese Bauweise ist auch dann vorteilhaft, wenn die Maschine nur Platz für einen Schlauch bietet oder die Halterung einen Luftanschluss in der Nähe der Mitte oder Seite des Luftmessers ermöglicht.

Das Problem bei einseitig einströmenden Luftmessern tritt auf, wenn diese ein einzelnes Luftmesserblatt, einen breiten Schlitz oder ein hohes Trocknungsvolumen versorgen sollen. Die Luft sucht sich ihren Weg, und wenn Plenum und Einlass nicht auf die Länge des einseitig einströmenden Luftmessers ausgelegt sind, kann die Austrittsgeschwindigkeit in der Nähe des Einlasses höher und am anderen Ende des Luftmessers niedriger sein.

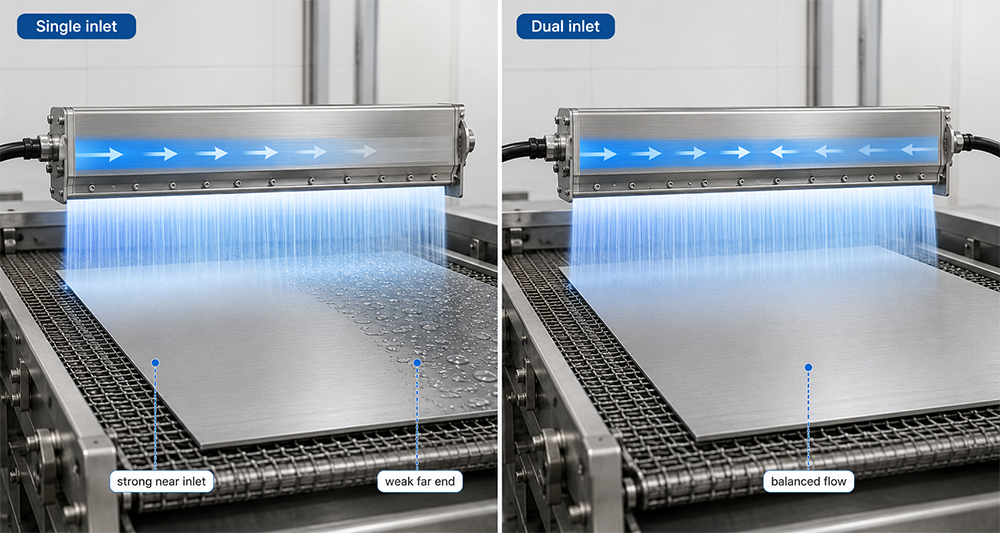

Warum lange Luftmesser oft auf Doppeleinlässe umgestellt werden

Ein Luftmesser mit zwei Lufteinlässen verfügt über zwei Luftanschlüsse, die üblicherweise so angeordnet sind, dass der Luftkanal von beiden Seiten oder von zwei symmetrisch angeordneten Zufuhrpunkten mit Luft versorgt wird. Ziel ist es nicht einfach, mehr Luft zuzuführen, sondern die Luftzufuhr über die gesamte Länge gleichmäßiger zu gestalten.

Die Standardreferenz von QXY Machinery ist eindeutig: Aluminium-Luftmesser bis 600 mm Länge verwenden üblicherweise einen Lufteinlass, während Messer über 600 mm Länge auf zwei Lufteinlässe umgestellt werden, um einen gleichmäßigen Luftstrom zu gewährleisten. Dasselbe Prinzip gilt für viele Anwendungen in der Trocknung von breiten Förderbändern, Blechen, Platten, Leiterplatten, Flaschen und Glas.

Bei einem langen Messer verkürzen zwei Lufteinlässe den Luftweg im Inneren. Dies verbessert den Druckausgleich, reduziert das Austrocknen schwacher Stellen und ermöglicht eine präzisere Gebläseauswahl. Auch bei größeren Schlitzspalten oder höheren Gesamtluftmengen ist dies von Vorteil, da der Luftbedarf auf zwei Zufuhrpunkte verteilt wird.

Auswahltabelle für Luftmesser mit einem oder zwei Lufteinlässen

Doppelte Einlässe benötigen weiterhin einen ausgewogenen Krümmer.

Zwei Lufteinlässe lösen nicht automatisch jedes Trocknungsproblem. Ist ein Abzweig des Luftkanals kürzer, sauberer oder weniger durchlässig als der andere, erhalten die beiden Seiten möglicherweise nicht das gleiche Luftvolumen. Das Ergebnis kann einem Ungleichgewicht bei nur einem Lufteinlass sehr ähnlich sehen: Eine Seite trocknet gut, die andere bleibt feucht.

Ein ausgewogener Y-Verteiler ist in der Regel besser als ein einfaches T-Stück mit einem kurzen und einem langen Abzweig. Schlauchdurchmesser, Biegeradius, Filterzustand, Klemmen, Leckagen und Abzweiglänge spielen dabei eine wichtige Rolle. Bei größeren Leitungen sollte die Kanalführung in Abstimmung mit dem Luftmesser überprüft und nicht erst nach dessen Auswahl hinzugefügt werden.

Die Wartungsteams sollten beide Abzweigungen regelmäßig überprüfen. Ein teilweise verstopfter Filter, eine lockere Klemme, ein gequetschter Schlauch oder ein verschmutztes Einlasssieb können dazu führen, dass ein System mit zwei Einlässen nach der Installation aus dem Gleichgewicht gerät.

Wie die Einlasskonfiguration die Gebläseauswahl beeinflusst

Gebläsebetriebene Luftmesser benötigen viel Luft für einen optimalen Betrieb. Der Luftdruck muss dabei nicht sehr hoch sein. Bei gebläsebetriebenen Systemen liegt der Luftdruck am Luftmessereinlass üblicherweise zwischen 2 und 6 psi. Der Abstand des Luftmessers zum Trocknungsgut beträgt typischerweise 20–50 mm. Die Schlitzbreite ist üblicherweise zwischen 0,5 und 2 mm eingestellt. Diese Angaben gelten für die industrielle Trocknung mit gebläsebetriebenen Luftmessern.

Das Gebläse muss für das gesamte System ausgelegt sein. Dies umfasst die Länge des Luftmessers, die Schlitzgröße, die Anzahl der Einlässe, den Luftverlust im Kanal, die Strömungsgeschwindigkeit und die Flüssigkeitsmenge. Wenn Sie das Luftmesser von einem auf zwei Einlässe umrüsten, können Sie das Gebläse nicht einfach an beliebige Schläuche anschließen. Das System benötigt nach der Aufteilung ausreichend Luftvolumen und -druck, damit beide Einlässe durch die vom Gebläse angetriebenen Luftmesser mit nutzbarer Luft versorgt werden.

Die Verwendung von zwei Lufteinlässen für das Luftmesser kann zwar für einen gleichmäßigen Betrieb sorgen, aber auch problematisch sein, wenn die Kanäle nicht ausreichend dimensioniert sind. Ist das Gebläse zu klein oder die Kanäle zu eng, erhalten möglicherweise nicht beide Einlässe Luft von den gebläsebetriebenen Luftmessern. In diesem Fall ist das Luftmesser korrekt eingestellt. Die Luftzufuhr durch die gebläsebetriebenen Luftmesser ist dann unzureichend.

Häufige Symptome einer falschen Einlasskonfiguration

Das deutlichste Anzeichen ist ein feuchter Streifen oder eine feuchte Kante am hinteren Ende des Luftmessers. Wenn die Trocknung in der Nähe des Lufteinlasses stark und weiter entfernt schwach ist, sollte die Luftverteilung am Lufteinlass überprüft werden, bevor das Luftmesser ausgetauscht oder die Gebläseleistung erhöht wird.

Ein weiteres Symptom ist eine instabile Druckregulierung. Die Bediener erhöhen den Druck, um eine Seite zu korrigieren, woraufhin auf der gegenüberliegenden Seite Wasser spritzt, das Produkt durchgeschüttelt wird oder übermäßige Geräusche entstehen. Das bedeutet in der Regel, dass das System eine Schwachstelle ausgleicht, anstatt den Druckausgleich zu verbessern.

Ein drittes Symptom sind wiederholte Beanstandungen nach Wartungsarbeiten. Funktioniert das System nach der Installation, wird aber allmählich ungleichmäßig, überprüfen Sie die Kanalverzweigungen, Filter, Einlassanschlüsse, den Zustand der Schlitze und die Ausrichtung der Halterungen. Einlassbalance und Installationszustand beeinflussen sich gegenseitig.

Praktischer Auswahlleitfaden

Wenn Sie eine Klinge haben und die zu trocknende Fläche nicht sehr groß ist, ist ein Luftmesser mit einem Lufteinlass eine gute Wahl. Dies gilt auch, wenn Sie nur geringe Flüssigkeitsmengen verarbeiten und die Rohrleitungen einfach halten möchten. Es eignet sich hervorragend für Maschinen, Kleinteile und schmale Förderbänder, wenn Sie nur punktuell Luft blasen müssen.

Bei langen Klingen und großen Trocknungsflächen empfiehlt sich ein Luftmesser mit zwei Lufteinlässen. Auch wenn eine gleichmäßige Trocknung von einem Ende zum anderen erforderlich ist, ist dies die richtige Wahl. Ein Luftmesser mit nur einem Lufteinlass ist für größere Flächen möglicherweise nicht ausreichend. Luftmesser mit zwei Lufteinlässen sind daher besonders geeignet für große Maschinen, die lange Platten reinigen, elektronische Bauteile herstellen, Glas trocknen, Metallstreifen verarbeiten, Textilien bearbeiten oder Reihen von Flaschen oder Behältern trocknen, die viel Luft benötigen.

Vor der endgültigen Auswahl benötigen wir folgende Angaben: Produktbreite, Luftmesserlänge, Schlitzbreite, Luftquellentyp, verfügbares Gebläse, Kanalverlauf, Maschinenzeichnung, Arbeitsabstand, Liniengeschwindigkeit, Flüssigkeitsart, Materialanforderungen und Wartungszugänglichkeit. Anhand dieser Details kann QXY Machinery Ihnen ein Einlasslayout empfehlen, das optimal auf die reale Maschine abgestimmt ist und nicht nur den Katalogmaßen entspricht.

QXY-Referenzspezifikationen für die Einlasskonfiguration

Diese Werte dienen als nützliche Ausgangspunkte. Die endgültige Konfiguration hängt weiterhin vom jeweiligen Prozess ab. Ein 900-mm-Luftmesser an einer langsam laufenden, leichten Anlage hat möglicherweise nicht die gleichen Anforderungen wie ein 900-mm-Messer, das stark wirkendes Spülwasser mit hoher Geschwindigkeit abführt. Einlassanordnung, Gebläse, Kanäle und Halterungsposition sollten als ein System ausgewählt werden.

Über QXY Machinery

QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.

QXY Machinery fertigt über 15 Standard-Luftmessertypen, darunter solche aus Aluminiumlegierung , Edelstahl , PVC, Titanlegierung, Kleinloch-Leiterplattenmesser, Ringluftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Für Anwendungen mit empfindlichem Lufteinlass bietet QXY kundenspezifische Luftmesserlängen, Schlitzbreiten, Einlasskonfigurationen und die passende Gebläseauswahl, abgestimmt auf Trocknungsbereich und Maschinenlayout.

QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.

-> Wenden Sie sich an QXY Machinery, um technische Unterstützung bei der Konfiguration des Luftmessereinlasses, der Gebläseauswahl oder der Fehlersuche in Trocknungsanlagen zu erhalten.

Häufig gestellte Fragen

F: Worin besteht der Hauptunterschied zwischen einem Luftmesser mit einem und einem mit zwei Lufteinlässen?

A: Ein Luftmesser mit einem Lufteinlass verfügt über einen Luftanschluss, der den Plenum mit Luft versorgt. Ein Luftmesser mit zwei Lufteinlässen besitzt zwei Luftanschlüsse, sodass lange Messer gleichmäßiger von beiden Seiten oder von zwei Zufuhrpunkten mit Luft versorgt werden können.

F: Wann sollte ich ein Luftmesser mit zwei Lufteinlässen wählen?

A: Wählen Sie einen Doppeleinlass, wenn das Messer lang ist, die Trocknungsbreite groß ist, die Anlage eine gleichmäßige Trocknung von Kante zu Kante erfordert oder ein Einzeleinlass eine schwache Trocknungszone am Ende hinterlassen würde. QXY verwendet üblicherweise Doppeleinlässe für Standard-Aluminiummesser mit einer Länge von über 600 mm.

F: Ist ein Luftmesser mit zwei Lufteinlässen immer leistungsstärker?

A: Nicht automatisch. Zwei Lufteinlässe tragen zwar zur Luftverteilung bei, aber Gebläse und Luftverteiler benötigen dennoch ausreichend Leistung und eine ausgewogene Verteilung. Eine mangelhafte Verrohrung kann zu einer ungleichmäßigen Luftverteilung in einem System mit zwei Lufteinlässen führen.

F: Kann ich ein Gebläse für ein Luftmesser mit zwei Lufteinlässen verwenden?

A: Ja. Viele Systeme mit zwei Einlässen verwenden ein Gebläse mit einem Y-förmigen Verteiler. Wichtig ist, dass beide Abzweige einen geeigneten Durchmesser, einen ähnlichen Widerstand, dichte Verbindungen und nach der Aufteilung einen ausreichenden Durchfluss aufweisen.

F: Warum ist eine Seite meines Luftmessers schwächer als die andere?

A: Mögliche Ursachen sind ein zu langes Luftmesser für einen Einlass, ein unausgewogener Doppeleinlassverteiler, Undichtigkeiten im Luftkanal, verstopfte Filter, ein verschmutzter Schlitz oder eine Fehlausrichtung der Halterung, die den Arbeitsabstand verändert.

F: Beeinflusst die Einlasskonfiguration den Energieverbrauch?

A: Ja. Bei einer fehlerhaften Einlasskonfiguration erhöhen die Bediener möglicherweise den Gebläsedruck, um Schwachstellen auszugleichen. Eine ausgewogene Einlasskonfiguration kann diese Art von Verschwendung reduzieren, setzt aber die Verwendung des passenden Gebläses und der richtigen Rohrleitungen voraus.

F: Welche Informationen sollte ich vor der Auswahl zwischen Einzel- und Doppeleinlass übermitteln?

A: Bitte senden Sie uns die benötigte Messerlänge, Produktbreite, Liniengeschwindigkeit, Trocknungsziel, Flüssigkeitsmenge, Schlitzabstand (falls bekannt), verfügbare Luftquelle, Kanalverlauf, Maschinenzeichnung, Materialbedarf und Fotos des Aufstellungsortes.
