Bei schmalen Förderbändern lässt sich die Länge des Luftmessers in der Regel leicht bestimmen. Das Messer deckt das Produkt ab, die Halterung bietet ausreichend Platz, und der Bediener kann das Trocknungsergebnis über die gesamte Breite ablesen. Bei breiten Produktionslinien ist dies anders. Schon ein kleiner Fehler bei der Dimensionierung kann zu feuchten Rändern führen, dazu, dass nur die Mitte getrocknet wird, oder dazu, dass das Gebläse stärker als nötig laufen muss.
Ein häufiger Fehler besteht darin, die Länge des Luftmessers lediglich an die Nennbreite des Produkts anzupassen. Eine 1000 mm breite Platte erhält ein 1000 mm langes Luftmesser. Ein 1200 mm breites Förderband erhält ebenfalls ein 1200 mm langes Luftmesser. Dies mag auf einer Zeichnung logisch erscheinen, doch die Trocknungsfläche ist mehr als nur eine Maßeinheit. Sie besteht darin, dass der Luftschleier die nasse Oberfläche mit ausreichend Druck und im richtigen Winkel erreicht, bevor das Wasser an einer Kante oder in einer Vertiefung austritt.
Bei breiten Förderbändern sollte die Länge des Luftmessers anhand der tatsächlichen Nassbreite, der Produktspurabweichung, des Wulstverhaltens an der Förderkante, des Montagewinkels, des Arbeitsabstands und der Luftströmungsverteilung im Luftmesserkörper gewählt werden. Je länger das Messer ist, desto wichtiger werden die Einlasskonfiguration und die interne Druckverteilung.
Die erste Frage zur Dimensionierung ist einfach: Welcher Bereich muss nach dem Luftmesser trocken sein? Die Antwort entspricht nicht immer der vollen Förderbandbreite. Bei Blech-, Platten-, Glas-, Metallband-, Leiterplatten-, Textil- und Verpackungsanlagen kann der Nassbereich breiter oder schmaler als das Produkt selbst sein.
Ein flaches Produkt kann Wasser auf der Oberseite, an beiden Kanten und manchmal auch unter der Kante aufnehmen, wo sich Tropfen bilden. Flaschen und Behälter benötigen möglicherweise eine Abdeckung in Reihenform, nicht nur auf einer flachen Bahn. Eine Bahn oder ein Streifen kann seitlich verlaufen. Wenn das Luftmesser nur die durchschnittliche Produktposition abdeckt, trocknet die Anlage während der Einrichtung gut, kann aber im normalen Produktionsablauf ausfallen.
Eine praktische Regel ist, vor der Wahl der Länge drei Breiten festzulegen: die Produktbreite, die maximale seitliche Bewegung während der Produktion und die Feuchtigkeitstransportzone. Die Feuchtigkeitstransportzone ist wichtig, da Wasser selten senkrecht nach unten fließt. Der Luftschleier drückt es zur Seite, zur Hinterkante oder in einen Abflusskanal. Endet das Schaufelblatt zu nah an der nassen Oberfläche, kann sich Wasser an der Kante sammeln und einen sichtbaren Tropfen bilden.

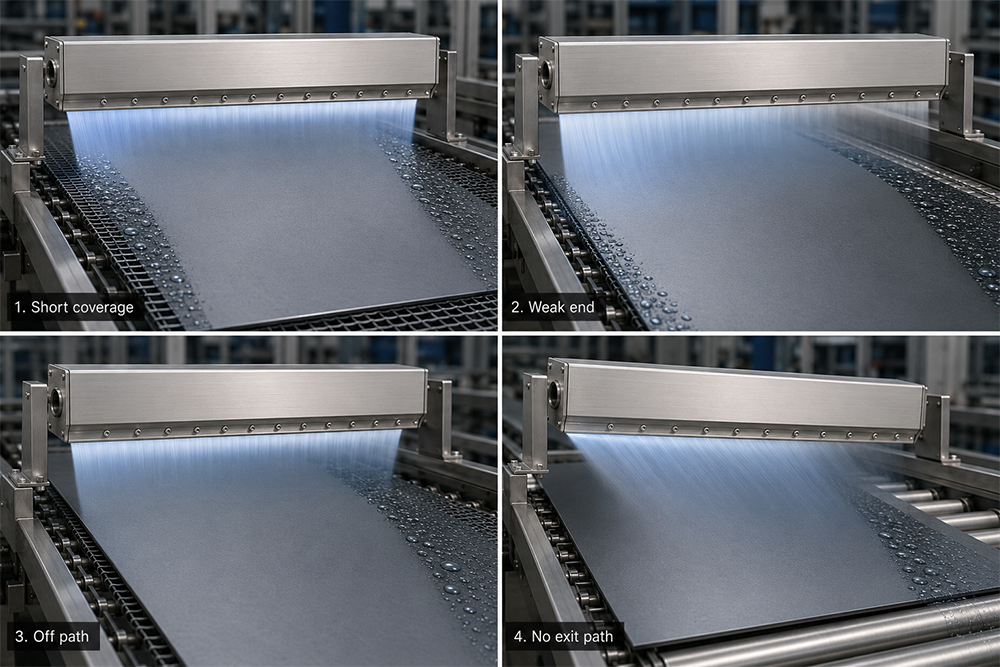

Nasse Kanten entstehen üblicherweise durch eine von vier Ursachen: Das Luftmesser ist möglicherweise zu kurz. Der Luftschleier ist an einem Ende schwächer. Das Produkt bewegt sich möglicherweise außerhalb des vorgesehenen Pfades. Oder das Luftmesser ist so montiert, dass die Luft das Wasser gegen eine Kante drückt, ohne ihm einen sauberen Austrittsweg zu bieten.
Die Länge ist zwar der offensichtlichste, aber nicht der einzige Faktor. Ein langes Luftmesser mit unausgewogenem Lufteinlass kann dennoch einseitig feucht bleiben. Bei breiten Leitungen muss die Luft im Plenum strömen, bevor sie den Schlitz verlässt. Wenn ein Einlass zu viel Luft an das Messer liefert und das gegenüberliegende Ende weniger Druck erhält, trocknen die Mitte und das gegenüberliegende Ende möglicherweise nicht gleichmäßig.
Deshalb sollte die Randtrocknung unter realen Produktionsbedingungen und nicht nur in einem kurzen statischen Test überprüft werden. Betreiben Sie das Förderband mit normaler Geschwindigkeit. Verwenden Sie die tatsächliche Spül-, Wasch-, Kühlmittel-, Beschichtungs- oder Flüssigkeitsladung. Beobachten Sie die ersten 50–100 mm an jeder Kante. Wenn die Mitte trocknet, aber eine Kante Tropfen weitertransportiert, weist die Anlage ein Problem mit der Beschichtung oder der Balance auf.
Bei vielen breiten, flachen Produkten sollte das Luftmesser über die Breite des nassen Produkts hinausragen. Der Überstand ermöglicht es dem Luftschleier, das Wasser von der Oberfläche abzuführen, anstatt direkt an der Kante zu stoppen. Er schützt außerdem vor geringfügigen Produktbewegungen.
Der benötigte Überstand hängt von der Fertigungslinie ab. Eine stabile Leiterplattenlinie benötigt möglicherweise nur einen geringen Überstand. Bahn-, Textil-, Band- oder Behälterreihen benötigen unter Umständen mehr Überstand, da sich der Produktweg während des Betriebs ändert. Bei der Nassverarbeitung von Leiterplatten wird häufig ein minimaler Überstand über die Leiterplattenbreite hinaus verwendet, insbesondere dort, wo sich Wasser am Leiterplattenrand oder in Bohrungen sammeln kann. Für die allgemeine Trocknung breiter Fertigungslinien ist es ratsamer, das tatsächliche Randverhalten zu berücksichtigen, anstatt einen festen Wert von einer anderen Maschine zu übernehmen.
Auch eine zu große Dimensionierung hat ihren Preis. Ein Messer, das deutlich länger ist als die erforderliche Nassbreite, verbraucht unnötig Luft. Diese überschüssige Luft kann Spritzer verursachen, leichte Produkte aufwirbeln oder den Lärmpegel erhöhen. Die richtige Dimensionierung bedeutet nicht einfach, das Luftmesser so lang wie möglich zu machen. Es muss lang genug sein, um den Arbeitsbereich und die Kantenbewegung abzudecken, ohne unnötig Luft außerhalb des Prozesses zu verschwenden.
Ein einzelnes, langes Luftmesser erzeugt einen sauberen, kontinuierlichen Luftschleier. Es lässt sich leichter ausrichten und absichern. Zudem vermeidet es die kleinen Schwachstellen, die bei ungünstigem Abstand zwischen einzelnen Messern entstehen können. Für viele Anwendungen mit Blechen, Platten und Förderbändern ist ein einzelnes, optimal ausgelegtes, langes Luftmesser die bevorzugte Lösung.
Mehrere kürzere Luftmesser können sinnvoll sein, wenn sich im Maschinenrahmen Querträger, Wartungsklappen, Sensoren oder Produktführungen befinden. Sie sind auch hilfreich, wenn verschiedene Zonen unterschiedliche Winkel benötigen oder eine sehr breite Leitung von separaten Gebläsezweigen versorgt werden muss. Das Risiko besteht in der Überlappung. Überlappen sich die Messer nicht korrekt, kann sich zwischen ihnen ein schmaler, nasser Streifen bilden. Überlappen sie sich zu stark, können die sich kreuzenden Luftstrahlen Turbulenzen erzeugen und Wasser zurück auf das Produkt drücken.
Die Wahl sollte anhand der Maschinenkonfiguration und des Trocknungsergebnisses erfolgen, nicht aufgrund der Katalogverfügbarkeit. Auf einer 1,5 m oder 2 m langen Anlage kann ein speziell angefertigtes langes Messer mit ausbalancierten Einläufen ein saubereres Ergebnis liefern als mehrere kleine Standardmesser. Auf einer Anlage mit vielen Hindernissen sind zwei oder drei kürzere Messer unter Umständen einfacher zu installieren und zu warten.
Lange Luftmesser benötigen einen stabilen Innendruck. Ist der Lufteinlass zu klein oder ungünstig positioniert, kann es zu einem starken Luftstrom in der Nähe des Einlasses und einem schwächeren Luftstrom in größerer Entfernung kommen. Oft versuchen Bediener, dies durch Erhöhen des Gebläsedrucks zu beheben. Dadurch lässt sich die schwächere Seite zwar etwas besser trocknen, die stärkere Seite wird jedoch möglicherweise überbeansprucht, was zu Energieverschwendung führt.
QXY Machinery verwendet je nach Länge und Anwendung Konfigurationen mit einem oder zwei Lufteinlässen. Standardmäßig verfügen QXY-Aluminium-Luftmesser über einen Lufteinlass für Messer bis 600 mm und über zwei Lufteinlässe für Messer über 600 mm. Bei breiten Anlagen sollten neben der Messerlänge auch der Einlassdurchmesser, die Anzahl der Einlässe, die Einlassposition und die Anordnung des Verteilers berücksichtigt werden.
Ein ausgewogener Y-förmiger Luftteiler, beidseitig gleich lange Schläuche und ausreichend Gebläseleistung sorgen dafür, dass die gesamte Länge des Luftmessers als ein einziges Trocknungswerkzeug und nicht in zwei ungleichmäßigen Zonen arbeitet. Ziel ist nicht einfach nur mehr Luft, sondern ein effektiver, gleichmäßiger Luftstrom von einem Ende des Messers zum anderen.
Die folgenden Werte dienen als nützliche Ausgangspunkte für die Planung einer breiten Produktionslinie mit QXY Machinery. Die endgültige Dimensionierung sollte jedoch weiterhin auf der Produktbreite, der Förderbandgeschwindigkeit, der Flüssigkeitsmenge, der Luftzufuhr, dem Montageraum und dem erforderlichen Trockenheitsgrad nach der Station basieren.
Bezugspunkt | QXY-Wert oder Empfehlung |
Standardlängen | 150, 300, 450, 600, 800 und 1000 mm |
Benutzerdefinierte Länge | Erhältlich bis zu 6.000 mm für breite Linien |
Schlitzspalt | 0,5–2 mm Standard; werkseitig nach Bestellung eingestellt. |
Gleichmäßigkeit des Luftstroms | Werkseitiger Kalibrierungszielwert von +/-5 % über die gesamte Messerlänge |
Einlasskonfiguration | Einzelzulauf für Messer bis 600 mm; Doppelzulauf für längere Messer |
Typischer Gebläsedruck | 2-6 psi (0,14-0,42 bar) für gebläsegetriebene Systeme |
Arbeitsabstand | 20-50 mm für viele Trocknungsanwendungen |
Diese Werte sind Richtwerte, keine automatischen Garantien. Eine 2000-mm-Anlage, die einen dünnen Wasserfilm bei mäßiger Geschwindigkeit trocknet, verhält sich anders als eine 2000-mm-Anlage, die zähflüssiges Kühlmittel, chemische Spülflüssigkeit oder viskose Rückstände transportiert. Anlagengeschwindigkeit, Oberflächenbeschaffenheit, Viskosität der Flüssigkeit und Ablaufrichtung beeinflussen die erforderlichen Einstellungen.
Die Länge des Luftmessers wird entlang der Klinge gemessen. Die effektive Trocknungsfläche entspricht dem Bereich, den der Luftschleier tatsächlich auf der Produktoberfläche erreicht. Ist das Messer zu weit entfernt, breitet sich der Luftstrahl aus und verliert an Wirkung. Bei einem falschen Winkel kann die Luft das Wasser seitlich, nach oben oder zurück in den Prozess drücken.
Für viele Trocknungsanwendungen ist ein Abstand zwischen Messer und Produkt von 20–50 mm ein praktikabler Ausgangspunkt. QXY verwendet zudem einen Auftreffwinkel von 15–45 Grad zur Produktoberfläche, wobei der Luftstrom in Förderrichtung ausgerichtet ist. Diese Einstellungen tragen dazu bei, dass die Luft den Wasserfilm aufbricht und die Tropfen von der Oberfläche abtransportiert.
Bei breiten Anlagen muss die Halterung diesen Winkel über die gesamte Länge beibehalten. Ein langes, durchhängendes oder verdrehtes Messer, das an einem Ende näher am Produkt anliegt, kann selbst bei hochwertigem Luftmesser zu ungleichmäßiger Trocknung führen. Dies ist besonders wichtig bei leichten Rahmen, großen Spannweiten und verstellbaren Halterungen, die nach der Inbetriebnahme nicht arretiert werden.
Die beste Prüfmethode ist die Prüfung des Produkts selbst. Untersuchen Sie nach der Installation die Oberfläche in folgenden Bereichen: linker Rand, linke Mitte, Mitte, rechte Mitte und rechter Rand. Führen Sie diese Prüfung bei normaler Fördergeschwindigkeit und normaler Flüssigkeitsbelastung durch. Wiederholen Sie die Prüfung nach Möglichkeit, nachdem die Anlage ausreichend lange in Betrieb war, damit sich Temperatur, Luftfeuchtigkeit, Pumpenleistung und Produktrückführung auf normale Werte eingependelt haben.
Achten Sie auf Randwülste, nasse Streifen, Spritzer, Produktbewegungen und ungleichmäßige Trocknungsspuren. Ist nur der Rand nass, ist das Luftmesser möglicherweise zu kurz, zu nah am Produktrand oder drückt das Wasser in die falsche Richtung. Ist das hintere Ende schwach, prüfen Sie die Einlassbalance und den Kanalwiderstand. Ist die gesamte Breite nass, liegt das Problem möglicherweise eher an der Gebläsegröße, dem Schlitzabstand, dem Abstand, dem Winkel oder der Liniengeschwindigkeit als an der Messerlänge allein.
Ein aussagekräftiges Inbetriebnahmeprotokoll sollte die Länge des Luftmessers, die Produktbreite, den beidseitigen Überstand, den Schlitzspalt, den Arbeitsabstand, den Winkel, den Einlassdruck, das Gebläsemodell, die Kanallänge und die Rohrleitungsgeschwindigkeit enthalten. Diese Angaben beschleunigen die spätere Fehlersuche erheblich.
Bei der Angebotsanfrage geben Sie bitte nicht nur die Förderbandbreite an. Senden Sie stattdessen die Produktbreite, die maximale Produktbewegung, die Nassfläche, den erforderlichen Trockenheitsgrad, die Förderbandgeschwindigkeit, die verfügbare Luftzufuhr, die Installationszeichnung, den Abstand der Halterungen, die Chemikalienbelastung, die Temperatur und die Produktbeschaffenheit (flach, rund, porös, flexibel oder unregelmäßig).
Für die meisten trockenen Industrieumgebungen ist ein Luftmesser aus Aluminiumlegierung eine praktische erste Wahl, da es leicht und kostengünstig ist und sich für die Trocknung von Förderbändern, Platten, Leiterplatten (Zwischenreinigung), Flaschen, Glas, Metallstreifen und für allgemeine Automatisierungsanwendungen eignet. Edelstahl sollte in Betracht gezogen werden, wenn Reinigungsarbeiten, Lebensmittelkontakt, Chemikalienbelastung oder hygienische Anforderungen wichtig sind. In korrosiveren Umgebungen können PVC oder Titan erforderlich sein.
Bei breiten Produktionslinien ist eine sorgfältige Dimensionierung unerlässlich. Eine korrekt gewählte Luftmesserlänge gewährleistet eine ausreichende Abdeckung an den Rändern, eine stabile Trocknung in der Mitte und reduziert den Bedarf an Eingriffen des Bedienpersonals durch Druckerhöhung oder Förderbandverlangsamung.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery hat eigenständig Dutzende von Luftmessermodellen entwickelt, darunter solche aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Kleinloch-Leiterplatten-Luftmesser, Ring-Luftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Für große Produktionslinien bietet QXY Standardlängen und kundenspezifische Luftmesser bis zu 6 m Länge an, wobei Einlasskonfiguration, Schlitzbreite, Material und Montagerichtung optimal auf das jeweilige Förderband und den Trocknungsbereich abgestimmt sind.
QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.
F: Sollte das Luftmesser die gleiche Länge wie die Förderbandbreite haben?
A: Nicht immer. Ein besserer Ausgangspunkt ist die tatsächliche Nassbreite zuzüglich eines Zuschlags für Produktbewegung und Randentwässerung. Wenn man nur die Förderbandbreite berücksichtigt, kann bei schmalen Produkten Luft verschwendet werden, oder es entstehen nasse Ränder, wenn sich die Nasszone über den Produktweg hinaus erstreckt.
F: Um wie viel länger sollte ein Luftmesser sein als das Produkt?
A: Der Überstand hängt vom jeweiligen Prozess ab. Stabile, flache Produkte benötigen unter Umständen nur einen geringen Überstand, während sich bewegende Bahnen, Textilien, Behälter oder Paneele mit Kantenprofilen einen größeren Überstand erfordern. Die sicherste Wahl basiert auf der Produktverfolgung, der Wasserabfuhr und dem erforderlichen Trockenergebnis an beiden Kanten.
F: Kann man mit einem langen Luftmesser eine sehr breite Linie trocknen?
A: Ja, sofern der Luftmesserkörper, die Einlassanordnung, die Gebläseleistung und der Verteiler für diese Länge ausgelegt sind. Lange Messer benötigen einen ausgeglichenen Innendruck. Bei QXY-Standard-Aluminium-Luftmessern werden für Längen über 600 mm in der Regel zwei Einlässe verwendet.
F: Wann sind mehrere kürzere Luftmesser besser als ein langes Luftmesser?
A: Mehrere Messer können hilfreich sein, wenn die Maschine durch Rahmenhindernisse, Zugangstüren, Sensoren oder unterschiedliche Trocknungszonen beeinträchtigt wird. Sie müssen sorgfältig ausgerichtet werden. Eine unzureichende Überlappung kann zu einem nassen Streifen zwischen den Messern führen oder Turbulenzen an den Düsenauftreffpunkten verursachen.
F: Benötigt ein längeres Luftmesser immer ein größeres Gebläse?
A: Größere Abdeckungsbereiche erfordern in der Regel einen höheren Gesamtluftdurchsatz. Die Auswahl des Gebläses hängt jedoch auch vom Schlitzabstand, dem Druck, den Kanalverlusten, der Fördergeschwindigkeit und der Flüssigkeitsbelastung ab. Eine alleinige Vergrößerung des Gebläses behebt weder einen unausgewogenen Einlass noch einen falschen Montagewinkel.
F: Warum ist eine Schneide noch feucht, obwohl das Luftmesser lang genug ist?
A: Die Ursache kann ein schwacher Luftstrom an einem Ende, Produktwanderung, eine fehlerhafte Ausrichtung der Halterung, eine ungünstige Abflussrichtung oder ein zu großer Arbeitsabstand sein. Überprüfen Sie die Randbereiche bei normaler Produktionsgeschwindigkeit, bevor Sie die Luftdüsenlänge ändern.
F: Welche Informationen sollte ich QXY senden, bevor ich die Luftmesserlänge auswähle?
A: Bitte senden Sie Produktbreite, Förderbandbreite, Produktbewegungsbereich, Nassbereich, Liniengeschwindigkeit, Flüssigkeitsart, erforderlichen Trocknungsgrad, verfügbare Luftquelle, Installationsfotos oder -zeichnungen, Temperatur, Materialanforderungen und etwaige Platzbeschränkungen rund um die Trocknungsstation.
