Der Montageabstand des Luftmessers ist eine der am häufigsten übersehenen Einstellungen. Das Messer mag die richtige Länge haben, das Gebläse ausreichend stark sein und die Schlitzbreite passen. Ist der Luftmesser jedoch zu weit von der Oberfläche entfernt, verliert der Luftschleier an Wirkung, bevor er Wasser, Staub, Späne oder Kühlmittel erreicht. Ist er zu nah montiert, kann die Luft Flüssigkeit zurückspritzen, leichte Produkte beschädigen oder eine schmale Abblaszone erzeugen, die Kanten und Vertiefungen nicht erfasst.
Ein optimaler Montageabstand ist nicht die kürzestmögliche Position. Er ist vielmehr der Abstand, bei dem der Luftstrom noch genügend Kraft, Breite und die richtige Richtung besitzt, um Verunreinigungen von der Oberfläche zu entfernen. Für viele Trocknungs- und Abblasanwendungen verwendet QXY Machinery einen praktischen Abstandsbereich von 20–50 mm zwischen Luftmesser und Produkt. Abstände über 60 mm führen oft zu deutlichen Geschwindigkeitsverlusten, es sei denn, das gesamte System ist für diesen Abstand ausgelegt.
Der optimale Abstand hängt weiterhin vom jeweiligen Prozess ab. Flache Leiterplatten, Glasscheiben, Flaschenreihen, Metallstreifen, Lebensmittelverpackungen, bearbeitete Teile und Textilbahnen reagieren unterschiedlich auf Luftstöße. Der Abstand sollte anhand des Produktverhaltens und nicht allein nach praktischen Gesichtspunkten der Halterung gewählt werden.
Die aus einem Luftmesser austretende Luft behält nicht dauerhaft ihre Form. Während der Strahl sich ausbreitet, verlangsamt er sich und vermischt sich mit der Umgebungsluft. Auf kurze Distanz bleibt die Luft konzentriert. Auf längere Distanz hat der Strahl mehr Zeit, sich zu verbreitern und an Oberflächenwirkung zu verlieren.
Dieser Verlust ist relevant, da beim Abblasen nicht nur das Luftvolumen eine Rolle spielt. Die Luft muss mit ausreichender Scherkraft auf die Oberfläche treffen, um den Wasserfilm aufzubrechen oder Partikel zu entfernen. Ist der Arbeitsabstand zu groß, erhöhen die Bediener häufig die Gebläseleistung, um dies auszugleichen. Manchmal hilft das etwas. Oftmals führt es jedoch zu mehr Lärm und Energieverbrauch, während das Produkt weiterhin nass bleibt.
Der Abstand beeinflusst auch die Abdeckung. Ein sehr nahes Messer erzeugt zwar einen starken, aber schmalen Strahl. Dadurch wird Wasser direkt unter dem Schlitz entfernt, während daneben Tropfen zurückbleiben. Ein mittlerer Abstand ermöglicht eine etwas breitere Wirkungszone, aber zu viel Abstand schwächt den Luftschleier ab.

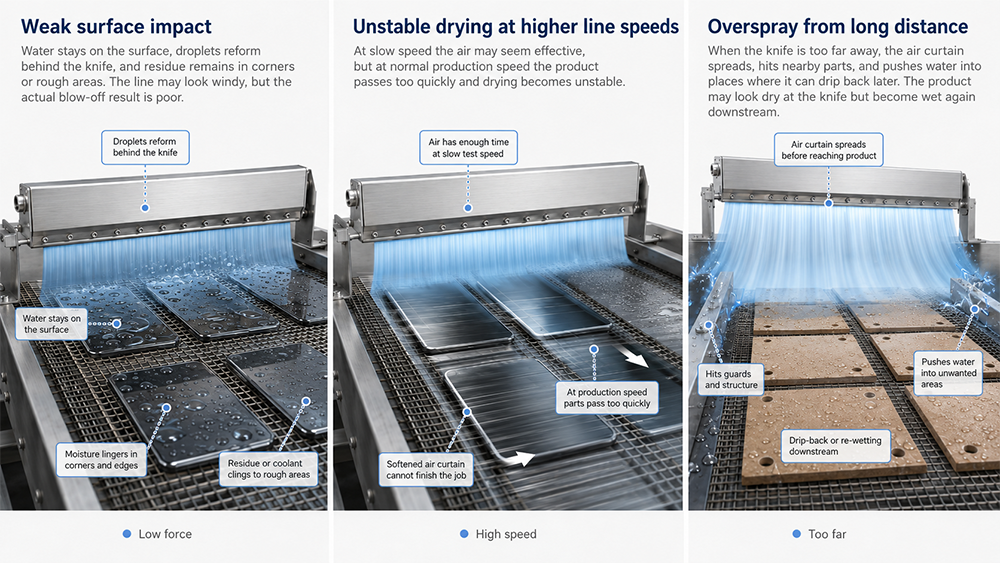

Das erste Anzeichen ist eine schwache Oberflächenwirkung. Wasser bleibt auf der Oberfläche, Tropfen bilden sich hinter dem Messer neu, Staub setzt sich in Ecken ab oder Kühlmittel haftet an rauen Stellen. Die Linie mag zwar windig aussehen, aber das tatsächliche Abtragsergebnis ist schlecht.
Ein zweites Symptom ist instabile Trocknung bei höheren Bandgeschwindigkeiten. Bei niedriger Geschwindigkeit hat die Luft möglicherweise ausreichend Zeit, ihre Wirkung zu entfalten. Bei normaler Geschwindigkeit passiert das Produkt zu schnell, und der weiche Luftschleier kann den Trocknungsprozess nicht abschließen. Dies tritt häufig auf, wenn eine Maschine während der Einrichtung langsam getestet wird, im Produktionsbetrieb jedoch mit höherer Geschwindigkeit läuft.
Auch über größere Entfernungen kann es zu Sprühnebel kommen. Der Luftschleier breitet sich aus, bevor er das Produkt erreicht, trifft auf Schutzvorrichtungen oder nahegelegene Teile und drückt das Wasser an Stellen, wo es später zurücktropfen kann. Das Produkt kann am Messer trocken aussehen und dann stromabwärts wieder nass werden.
Zu nah ist nicht automatisch besser. Ein zu nah anliegendes Luftmesser kann zwar stark auftreffen, lässt der Flüssigkeit aber möglicherweise nicht genügend Raum zum Abfließen. Wasser kann zurückspritzen, zur stromaufwärts gelegenen Seite zurückprallen oder zu Nebel zerstäuben. Bei leichten Produkten kann die Luft das Bauteil verschieben, einen Film anheben, eine Bahn vibrieren lassen oder eine Flaschenreihe stören.
Ein sehr geringer Abstand verringert zudem die Toleranz gegenüber Produkthöhenabweichungen. Wenn sich eine verzogene Platte, ein hervorstehendes Teil, eine Kappe, eine Vorrichtung oder eine Förderbandverbindung in die Nähe des Luftmessers bewegt, kann der Spalt unsicher oder ungleichmäßig werden. Ein Produkt kann gut trocknen, während das nächste Produkt die Gefahrenzone berührt oder einem deutlich stärkeren Luftstrahl ausgesetzt ist.
Auch die Wartung wird dadurch erschwert. Ein Messer, das zu nah an einem feuchten, schmutzigen oder klebrigen Prozess angebracht ist, kann Spritzer und Rückstände am Auslass ansammeln. Dies kann die Schlitzleistung mit der Zeit beeinträchtigen und zu unschönen Streifen führen.
Für viele Anwendungen zur Trocknung mit QXY-Luftmessern ist ein Abstand von 20–50 mm ein praktikabler Ausgangspunkt. Dieser Abstand ist ausreichend, um die Oberflächenberührung zu gewährleisten, lässt aber in der Regel genügend Spielraum für Produktbewegungen, Halterungen, Schutzvorrichtungen und Entwässerung. Der genaue Wert innerhalb dieses Bereichs sollte durch Tests mit dem realen Produkt bei normaler Geschwindigkeit ermittelt werden.
Testen Sie nicht mit leerem Förderband und gehen Sie nicht davon aus, dass die Einstellung korrekt ist. Führen Sie den normalen Flüssigkeitstransport durch. Verwenden Sie die tatsächliche Produkthöhe, Oberflächenbeschaffenheit und Bandgeschwindigkeit. Prüfen Sie die Oberfläche unmittelbar nach dem Luftmesser und erneut stromabwärts. Falls später Wasser zurückfließt, könnte das Problem eher auf Spritzwasser, mangelhafte Entwässerung oder Nebelablagerungen als auf einfaches Unterblasen zurückzuführen sein.
Bei Produkthöhenschwankungen entlang der Linie ist der höchste zu erwartende Produkt- oder Vorrichtungspunkt für die Abstandsbestimmung heranzuziehen. Der Arbeitsabstand muss effektiv und mechanisch sicher sein.
Der Montageabstand ist untrennbar mit dem Winkel verbunden. Die QXY-Referenzrichtlinie sieht üblicherweise einen Auftreffwinkel von 15–45 Grad zur Produktoberfläche vor, der in Förderrichtung ausgerichtet ist. Ziel ist es, das Wasser abzutrennen und in Richtung Abfluss zu leiten, anstatt es senkrecht auf die Oberfläche auftreffen zu lassen.
Bei geringem Abstand kann ein steiler Winkel zu Spritzern führen. Bei größerem Abstand kann ein flacher Winkel zu viel Druck verlieren, bevor die Flüssigkeit abgeführt wird. Die optimale Einstellung ergibt sich oft durch kleine Anpassungen: Das Messer um einige Millimeter verschieben, den Winkel anpassen und das Produkt anschließend erneut mit Produktionsgeschwindigkeit verarbeiten.
Achten Sie auf die Richtung der Wasserbewegung. Wenn Wasser seitlich gegen eine Führungsschiene, nach oben gegen eine Schutzvorrichtung oder zurück auf das Produkt strömt, wirken sich Winkel und Entfernung negativ auf den Prozess aus.
Flache Paneele und Platten benötigen in der Regel einen gleichmäßigen Aufprall über die gesamte Breite. Ein mäßiger Abstand trägt zur vollständigen Abdeckung der Oberfläche bei, das Messer muss jedoch nah genug an den Kanten geführt werden, um unsaubere Kanten zu vermeiden. Bei Leiterplatten und Glasfaserleitungen kann ein zu geringer Abstand zu Kantenwülsten oder Wasser in kleinen Oberflächenstrukturen führen.
Unregelmäßige Teile erfordern besondere Vorsicht. Rippen, Bohrungen, Nuten, Kappen, erhöhte Kanten, Vorrichtungen und Vertiefungen können den Luftstrom behindern oder Schattenbereiche erzeugen. Eine einzelne Flachstrahldüse kann möglicherweise nicht alle Merkmale abdecken. In solchen Fällen kann eine zweite Düse, eine Winkeldüse, eine Tornadodüse, eine Ringdüse oder eine prozessspezifische Vorrichtung besser geeignet sein, als einfach eine Düse näher heranzubewegen.
Flexible Produkte, Folien, Etiketten und Textilien benötigen einen Abstand, der ein Flattern verhindert. Ist das Luftmesser zu nah, kann das Produkt vibrieren oder sich abheben. Ist der Abstand zu groß, bleibt die Oberfläche feucht. Das Trägersystem unter dem Produkt wird Teil der Abblasvorrichtung.
Situation | Entfernungsproblem prüfen | Praktische Maßnahmen |
Das Wasser bleibt über die gesamte Breite erhalten. | Das Messer oder der Gebläse könnte zu weit entfernt sein. Wirkung zu schwach. | Gehen Sie in den Bereich von 20-50 mm und überprüfen Sie dann Druck, Schlitzspalt und Liniengeschwindigkeit. |
Spritzer oder Nebel rund um den Bahnhof | Das Messer könnte zu nah sein, zu steil oder Wasser in die Schutzvorrichtungen drücken. | Vergrößern Sie den Abstand etwas, verringern Sie den Winkel und stellen Sie sicher, dass das Wasser in einen Abflusskanal abfließt. |
Nur die Mitte trocknet. | Geringe Distanz kann eine enge Die Deckung entlang der Spielfeldlinie oder am Spielfeldrand könnte schwach sein. | Abstand, Winkel und Überhang anpassen; Luftstromgleichgewicht über die gesamte Breite prüfen. |
Das Produkt bewegt sich oder vibriert | Der Luftdruck könnte in der gewählten Entfernung zu stark sein. | Vergrößern Sie den Abstand etwas, verringern Sie den Druck, ändern Sie den Winkel oder verbessern Sie die Unterstützung. |
Dokumentieren Sie die Einstellungen, bevor Sie Änderungen vornehmen: Montageabstand, Winkel, Schlitzbreite, Gebläsedruck, Luftquelle, Förderbandgeschwindigkeit, Produkthöhe, Flüssigkeitsart und Restfeuchte. Dadurch wird die Abstandseinstellung zu einem kontrollierten Test anstatt zu einem Ratespiel.
Verändern Sie nach Möglichkeit jeweils nur eine Variable. Wenn das Team Abstand, Winkel, Druck und Schlitzbreite gleichzeitig ändert, lässt sich nur schwer feststellen, was das Ergebnis verbessert hat. Beginnen Sie mit Abstand und Winkel und prüfen Sie anschließend, ob Gebläse und Schlitzspalt noch zum Prozess passen.
Überprüfen Sie die Halterung nach dem Test. Lange Luftdüsen können sich bei schwacher Stütze durchbiegen oder verdrehen, wodurch sich der Abstand entlang der Düse verändert. So kann der Abstand einer Düse zum Produkt an einem Ende 30 mm und am anderen 45 mm betragen. Dieser Unterschied kann zu ungleichmäßiger Trocknung führen.
Parameter | QXY-Referenzwert |
Typischer Arbeitsabstand | 20-50 mm für viele Trocknungs- und Abblasanwendungen |
Warnung vor maximalem Abstand | Oberhalb von 60 mm ist ein signifikanter Geschwindigkeitsverlust üblich. |
Aufprallwinkel | 15-45 Grad von der Produktoberfläche |
Luftstromrichtung | In Richtung der Förderbandbewegung geneigt für Standardtrocknung |
Arbeitsdruck | 2-6 psi (0,14-0,42 bar) für gebläsegetriebene Systeme |
Allgemeiner Schlitzspalt | 0,5–2 mm Standard für viele industrielle Trocknungsaufgaben |
Gleichmäßigkeit des Luftstroms | +/-5% Werkskalibrierungsziel über die gesamte Messerlänge |
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.

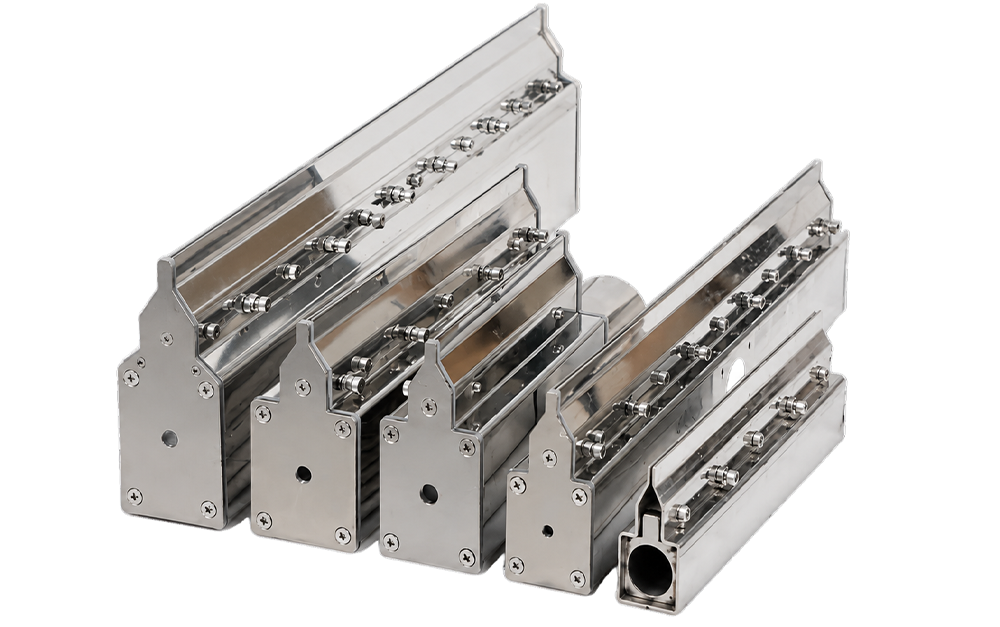

QXY Machinery hat eigenständig Dutzende von Luftmessermodellen entwickelt, darunter solche aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Kleinloch-Leiterplatten-Luftmesser, Ring-Luftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Für abstandssensible Abblasprozesse bietet QXY kundenspezifische Lösungen hinsichtlich Messerlänge, Schlitzbreite, Einlasskonfiguration, Materialauswahl und Montageberatung, basierend auf der Produktgeometrie und der Liniengeschwindigkeit.
QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.
F: Welcher Montageabstand für das Luftmesser wird empfohlen?
A: Für viele QXY-Trocknungs- und Oberflächenabblasanwendungen ist ein Abstand von 20–50 mm ein praktikabler Ausgangspunkt. Der endgültige Abstand hängt von der Produkthöhe, der Liniengeschwindigkeit, der Flüssigkeitsmenge, dem Schlitzabstand, dem Winkel und der Gebläseleistung ab.
F: Was passiert, wenn das Luftmesser zu weit von der Oberfläche entfernt montiert ist?
A: Der Luftschleier breitet sich aus und verliert an Wirkung. Wasser, Staub oder Kühlmittel können auf dem Produkt zurückbleiben, insbesondere bei hohen Bandgeschwindigkeiten oder auf rauen und vertieften Oberflächen.
F: Ist es besser, das Luftmesser so nah wie möglich zu montieren?
A: Nicht immer. Zu geringer Abstand kann zu Spritzern, Nebelbildung, Produktbewegung, Vibrationen, Ablagerungen im Schlitz oder mechanischen Freiraumproblemen mit erhöhten Teilen und Vorrichtungen führen.
F: Wie beeinflusst der Winkel den Montageabstand?
A: Abstand und Winkel wirken zusammen. QXY verwendet üblicherweise einen Winkel von 15–45 Grad zur Produktoberfläche, der in Fahrtrichtung des Förderbandes verläuft, sodass die Luft die Flüssigkeit abträgt, anstatt sie zurück auf das Produkt zu drücken.
F: Warum trocknet mein Luftmesser in der Mitte gut, aber nicht an den Rändern?
A: Mögliche Ursachen sind ein zu geringer Montageabstand für eine vollständige Abdeckung, unzureichender Überhang, ungleichmäßige Halterungshöhe, schwache Luftzirkulation an den Kanten oder mangelhafte Entwässerung an den Produktkanten.
F: Sollte der Montageabstand bei normaler Produktionsgeschwindigkeit getestet werden?
A: Ja. Eine Einstellung, die bei niedriger Fördergeschwindigkeit funktioniert, kann bei Produktionsgeschwindigkeit versagen. Testen Sie mit dem tatsächlichen Produkt, normaler Flüssigkeitsmenge, normaler Förderbandgeschwindigkeit und normalem Produktabstand.
F: Welche Informationen sollte ich QXY vor der Auswahl des Montageabstands übermitteln?
A: Bitte senden Sie Produktzeichnungen oder Fotos, Angaben zur Produkthöhe, Liniengeschwindigkeit, Flüssigkeitsart, erforderlichem Trockenheitsgrad, Luftmesserlänge, verfügbaren Gebläsedaten, Schlitzbreite, Einbauraum und etwaigen Sicherheitsabstandsgrenzen.
