Ein Ringluftmesser ist speziell für eine Aufgabe entwickelt worden, die ein gerades Luftmesser allein nicht optimal bewältigen kann: die Erzeugung eines gleichmäßigen 360-Grad-Luftstroms um ein vorbeiführendes Produkt. Daher ist er die ideale Wahl für Draht-, Kabel-, Rohr-, Schlauch- und Extrusionsanlagen, bei denen Wasser, Staub oder Öl gleichzeitig von allen Seiten entfernt werden müssen.
Das 360-Grad-Konzept funktioniert jedoch nur dann optimal, wenn die Ringgröße der Produktgröße entspricht. Ist der Innendurchmesser ungünstig gewählt, wird der Luftspalt um das Produkt entweder zu groß oder zu riskant. Dadurch ändert sich, wie direkt die Luft auf die Oberfläche trifft und wie viel Gebläseleistung für das gewünschte Ergebnis benötigt wird.
Air Control Industries macht es in seinem Leitfaden für Luftmesser deutlich: Der richtige Luftstrom um ein Ringluftmesser hängt von der korrekten Angabe des Ringdurchmessers, des Lochdurchmessers, der Anzahl der Einlässe, der Auslassschlitzgröße und des Luftdrucks ab. Anders ausgedrückt: Der Ringdurchmesser ist keine rein kosmetische Größe, sondern eine der wichtigsten Leistungsparameter.

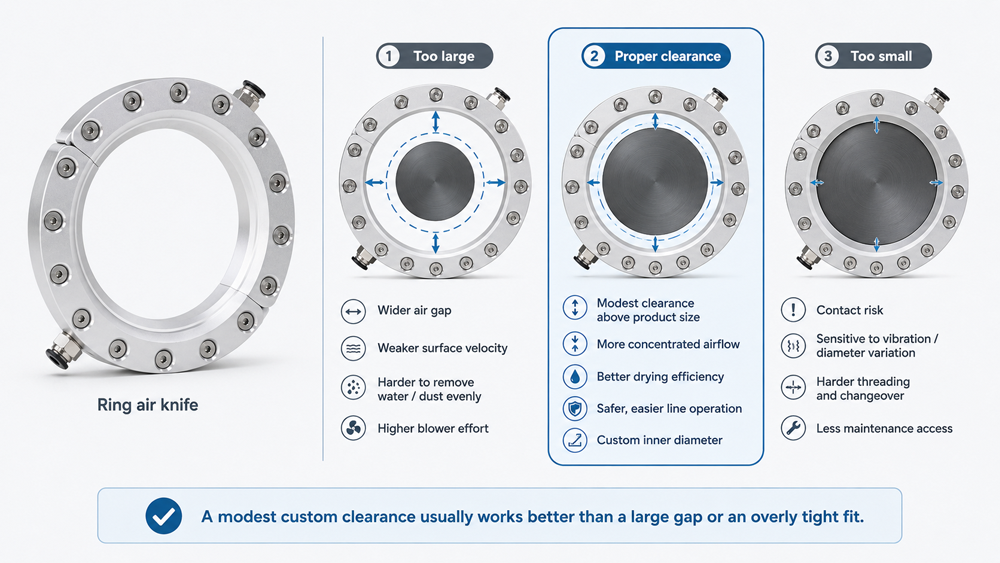

Viele Käufer glauben, der Ringdurchmesser sei einfach zu bestimmen: Man mache einfach die innere Öffnung größer als das Produkt und fertig. Das führt meist zu einem von zwei Fehlern: Entweder der Ring wird zu locker und die Trocknung wird unzureichend, oder er wird so eng, dass die Schnur nicht mehr sicher verlegt werden kann.
● Zu groß: Der Luftspalt vergrößert sich, die Strömungsgeschwindigkeit an der Produktoberfläche sinkt, und Wasser oder Staub lassen sich nicht mehr gleichmäßig abstoßen.
● Zu groß: Das System benötigt möglicherweise mehr Gebläseleistung, um das gleiche Trocknungsergebnis zu erzielen, was die Betriebskosten erhöht.
● Zu klein: Bei schlechter Schnurstabilität kann das Produkt wandern, vibrieren oder den Ring berühren.
● Zu klein: Die Installation reagiert empfindlich auf Spleißverbindungen, Durchmesserabweichungen, Ovalität oder Produktschwingungen auf schnelleren Linien.
● Zu klein: Der Wartungszugang ist schwieriger, insbesondere wenn die Linie ein schnelles Einfädeln oder einen häufigen Produktwechsel erfordert.
Mehrere Branchenquellen bestätigen diese Annahme. Einige Anbieter von Luftabstreifringen empfehlen einen geringen Abstand zum Produkt anstelle eines großen Spalts, da der Luftstrom an Konzentration verliert, bevor er seine eigentliche Wirkung entfalten kann, sobald der Ring zu weit vom Produkt entfernt ist. Der Artikel von QXY über Ringluftmesser unterstreicht diesen praktischen Punkt indirekt, indem er die Bedeutung eines individuell anpassbaren Innendurchmessers gegenüber einem Einheitsgehäuse hervorhebt.

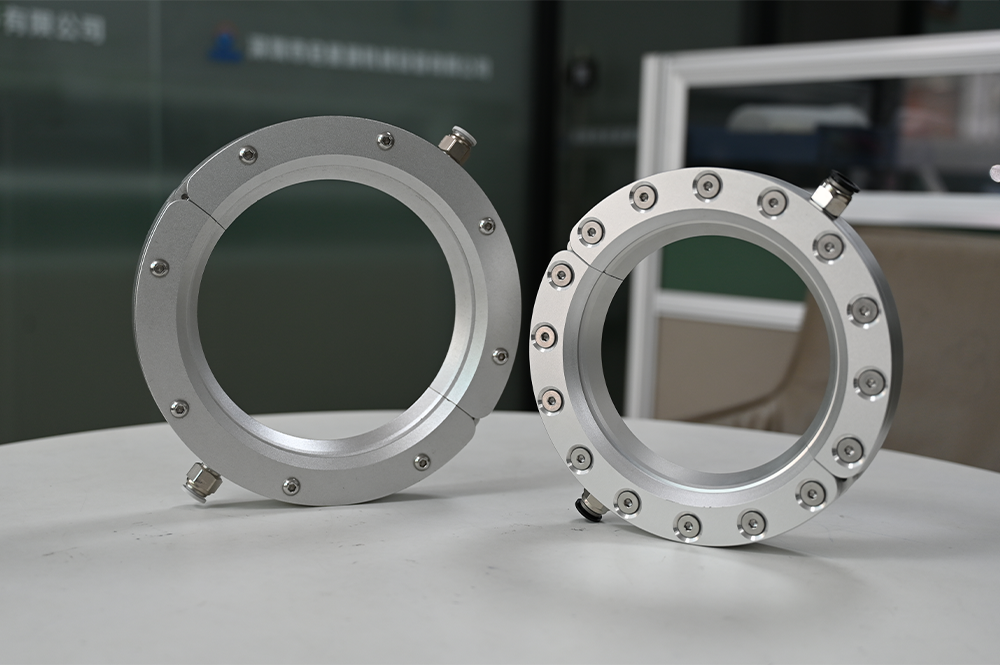

Die richtige Durchmesserwahl beginnt mit Messen, nicht mit Raten. Die Nenngröße des Produkts in der Zeichnung ist nur der Anfang. Die tatsächliche Produktionslinie verhält sich oft anders.
● Maximaler Produktaußendurchmesser, nicht nur der Nenndurchmesser in der Zeichnung.
● Abweichungen des tatsächlichen Durchmessers während der Produktion, einschließlich Quellung, Ovalität, Schichtdicke oder Wasserfilmbelastung.
● Liniengeschwindigkeit und Produktstabilität während der Trocknungszone.
● Erforderliches Trocknungs- oder Abblasergebnis: leichte Wasserentfernung, starke Badreste, Pulverentfernung oder Ölabwischen.
● Verfügbarer Montageraum und ob der Ring massiv oder zweiteilig mit Scharnieren sein muss, um die Montage zu erleichtern.
● Luftquelle und zu erwartender Betriebsdruck am Ringeinlass.
Dies ist wichtig, da die Leitungsbedingungen die Entscheidung über den effektiven Durchmesser beeinflussen. Ein starres, poliertes Rohr, das sich gleichmäßig durch Führungen bewegt, kann in der Regel mit geringerem Spielraum betrieben werden als ein heißgebogenes, flexibles Profil oder ein Kabel, das sich peitschenartig bewegt. Der Ring muss zum Produkt und dessen Bewegung passen.
Der optimale Durchmesser ist nicht für jedes runde Produkt gleich. Produktsteifigkeit, Geschwindigkeit und Oberflächenbeschaffenheit beeinflussen, wie groß der Luftspalt sein kann.
● Dünne Drähte und Kabel: Hohe Fördergeschwindigkeit ist oft wichtiger als der reine Durchmesser. Selbst bei kleinen Produkten muss der Ring ein sicheres Einfädeln und einen stabilen Durchlauf ermöglichen und gleichzeitig einen ausreichend kleinen Luftspalt für einen effektiven Oberflächenaufprall gewährleisten.
● Flexible Schläuche und weiche Rohre: Bewegung und Rückprall sind wichtiger. Die Leitung benötigt möglicherweise etwas mehr Freiraum als starre Produkte, da das Produkt beim Verlassen der Kühl- oder Waschbereiche wandern kann.
● Starres Kunststoff- oder Metallrohr: Die Führung ist oft stabiler, sodass der Ring näher am tatsächlichen Außendurchmesser dimensioniert werden kann, wenn die Führungen gut sind und die Schnur gerade verläuft.
● Extrudierte Profile, die annähernd rund, aber nicht perfekt rund sind: Ein kreisförmiger Ring kann dennoch funktionieren, der Ingenieur muss jedoch die Dimensionierung anhand der größten Durchgangsabmessung und nicht anhand des durchschnittlichen Querschnitts vornehmen.
● Große Rohre oder Extrusionen mit großem Durchmesser: Der Ringdurchmesser beeinflusst Kosten und Luftdurchsatz ebenso stark wie die Geometrie. Bei größeren Ringen sind Einlassanordnung, Auslassschlitz und Luftverteilung besonders zu beachten.
Beispielsweise kann eine aus einem Kühlbehälter kommende Rohrleitung einen umlaufenden Wasserfilm aufweisen. Dies ist ein typisches Beispiel für die Anwendung eines Ringluftmessers. Bei hoher Rohrleitungsgeschwindigkeit und leichten Rohrschwingungen kann der Ingenieur jedoch ein etwas größeres Spiel in Kauf nehmen, um die Stabilität der Rohrleitung zu gewährleisten und die Leistung anschließend durch eine optimierte Luftstromverteilung und die Anpassung des Gebläses wiederherzustellen.
Der Durchmesser steht zwar im Vordergrund, ist aber nur ein Teil der Gesamtleistung. Ein gutes Ringluftmesser ist ein System, nicht nur eine Öffnung in einem kreisförmigen Gehäuse.
● Innendurchmesser und Luftspalt sind die ersten Entscheidungen, aber nicht die einzigen.
● Die Geometrie der Luftauslassschlitze und -löcher beeinflusst, wie konzentriert der 360-Grad-Luftstrom um das Produkt herum bleibt.
● Die Anzahl der Lufteinlässe und deren Position spielen mit zunehmender Ringgröße eine größere Rolle, da der Luftstrom einen längeren Weg um den Körper zurücklegen muss.
● Die Materialwahl ist in Nass-, Chemie- oder Hygieneanlagen entscheidend. QXY bietet je nach Umgebungsbedingungen Ringluftmesser aus Aluminiumlegierung und Edelstahl an.
● Bei Nachrüstanlagen, bei denen das Gewinde des Produkts oder nachgelagerte Anlagen die Montage eines massiven Rings erschweren, kann ein klappbarer Sprengring die bessere Wahl sein.
Die Produktreferenzen von QXY untermauern diese umfassendere Sichtweise. Das Unternehmen bietet Ringluftmesser aus Aluminiumlegierung und Edelstahl mit individuell anpassbarem Innendurchmesser, basierend auf dem Außendurchmesser des jeweiligen Produkts, an und weist darauf hin, dass zweiteilige Ausführungen für eine einfachere Montage an langen, durchgehenden Produkten erhältlich sind. Diese Kombination aus Durchmesser, Struktur und Material ist oft wichtiger als ein einzelner Messwert.
QXY Machinery positioniert das Ringluftmesser als 360-Grad-Trocknungs- und Abblaswerkzeug für Rohre, Leitungen, Drähte, Extrusionen, zylindrische Behälter und ähnliche Produkte. Das Zielprodukt durchläuft die Mitte, während die Luft in einem Durchgang um den gesamten Umfang strömt.
Ausgangspunkt für die Auswahl ist der tatsächliche Außendurchmesser des Produkts. Die Referenzhinweise von QXY geben einen kundenspezifischen Innendurchmesser an, der der Produktgröße entspricht, anstatt eine Standardöffnung vorzugeben. Dies ist wichtig, da zu viel Spielraum die Trocknungseffektivität verringert, während zu wenig Spielraum die Gefahr des Verlaufens erhöhen kann.
Für Leitungen mit schwierigen Gewindeeinführungen oder lange, durchgehende Produkte bietet QXY auch massive und gelenkig gelagerte zweiteilige Ringkonstruktionen an. Dies ermöglicht dem Ingenieur eine weitere Lösung des Installationsproblems, ohne den Ring unnötig zu überdimensionieren.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery liefert Ringluftmesser sowie Luftmesser aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Tornado-, Kleinloch- und doppelseitige Luftmesserkonfigurationen für Branchen wie Extrusion, Kabel, Rohre, Leiterplatten, LCD-Glas, Getränke, Lebensmittelverarbeitung, Pharmazie, Druck, Textil und Hardwareherstellung.
Bei Ringluftmesserprojekten prüft QXY Machinery Außendurchmesser, Liniengeschwindigkeit, Material, gewünschtes Trocknungsergebnis und Installationsmethode, bevor Innendurchmesser, Konstruktionstyp und Luftstromkonfiguration empfohlen werden. Dies trägt dazu bei, sowohl unzureichende Trocknung als auch unnötige Überdimensionierung zu vermeiden.
F: Warum ist der Durchmesser des Ringluftmessers so wichtig?
A: Weil der Durchmesser den Luftspalt zwischen Produkt und Ring bestimmt. Dieser Spalt beeinflusst maßgeblich die Oberflächenaufprallenergie, die Gleichmäßigkeit des Luftstroms, die Gewindesicherheit und den Energieverbrauch.
F: Um wie viel sollte der Innendurchmesser des Rings größer sein als der des Produkts?
A: Das hängt von der Stabilität der Produktionslinie und der Produktart ab. Der Ring sollte jedoch größer als der maximale Produktdurchmesser sein und genügend Spielraum für einen sicheren Betrieb bieten, während der Spalt gleichzeitig für eine effektive Trocknung ausreichend eng bleibt. Viele Anbieter verwenden lieber einen kleinen zusätzlichen Spielraum als einen großen offenen Spalt.
F: Kann ich zur Sicherheit einen größeren Ring wählen?
A: Das ist möglich, verschlechtert aber oft die Trocknungsleistung. Ein größerer Ring verringert den direkten Luftstrom zum Produkt und kann dazu führen, dass das System mehr Luft für das gleiche Ergebnis benötigt.
F: Wann ist ein zweiteiliges Ringluftmesser mit Scharnier sinnvoll?
A: Es ist nützlich, wenn die Schnur schwer einzufädeln ist, wenn das Produkt lang und durchgehend ist oder wenn der Wartungszugang einen einteiligen, massiven Ring unpraktisch macht.
F: Für welche Produkte eignen sich Ringluftmesser am besten?
A: Sie eignen sich gut für Kabel, Rohre, Schläuche, Stangen, Profile, Leitungen und andere Produkte, die von einer gleichmäßigen 360-Grad-Trocknung oder einem Abblasen profitieren.
F: Beeinflusst die Ringgröße den Gebläsebedarf?
A: Ja. Mit zunehmender Ringgröße und zunehmendem Luftspalt wird es in der Regel schwieriger, eine starke Oberflächenwirkung aufrechtzuerhalten, ohne den Luftstrombedarf zu erhöhen oder das Ringdesign zu verbessern.
F: Welche Informationen sollte ich für die Auswahl eines Ringluftmessers übermitteln?
A: Bitte geben Sie den maximalen Produktdurchmesser, die Durchmessertoleranz bzw. -abweichung, die Liniengeschwindigkeit, das Produktmaterial, das gewünschte Trocknungsergebnis, den Einbauraum und die Frage an, ob der Ring massiv oder geteilt sein soll.
