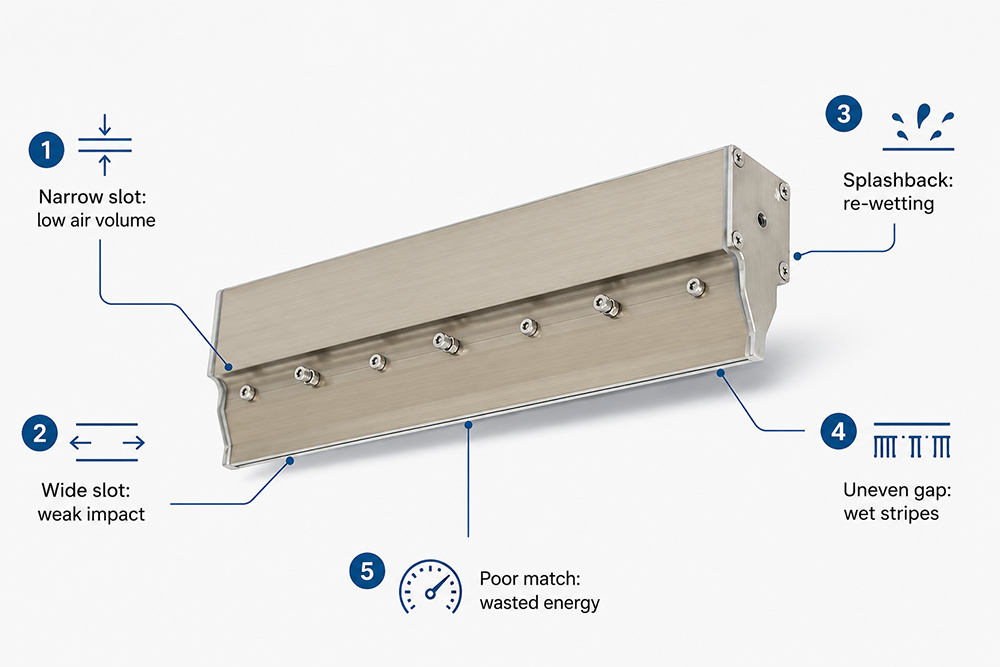

Die Breite des Luftmesserschlitzes mag wie ein kleines Detail erscheinen. In der Praxis entscheidet sie jedoch darüber, ob die Anlage sauber trocknet oder ob Wasser, Staub, Kühlmittel oder Beschichtungsrückstände zurückbleiben. Ein zu schmaler Schlitz erzeugt zwar eine hohe Strömungsgeschwindigkeit, aber nicht genügend Luftvolumen für die Flüssigkeitsmenge. Ein zu breiter Schlitz hingegen verbraucht mehr Luft, verringert die Wirkung, verursacht Spritzer und zwingt das Gebläse, außerhalb des optimalen Betriebsbereichs zu arbeiten.
Deshalb muss die Schlitzbreite des Luftmessers prozessbezogen gewählt werden. Produktoberfläche, Bandgeschwindigkeit, Flüssigkeitsart, Arbeitsabstand, Luftquelle, Messerlänge und Trocknungsziel spielen dabei eine Rolle. Eine alleinige Änderung des Schlitzabstands ohne Überprüfung des restlichen Systems kann das Problem lediglich verlagern, anstatt es zu beheben.
Das standardmäßige, gebläsebetriebene Aluminium-Luftmesser von QXY MachineryIn der Praxis wird für die allgemeine industrielle Trocknung üblicherweise ein Schlitzbereich von 0,5–2 mm verwendet. Bei der Oberflächentrocknung von Leiterplatten kommt oft ein engerer Bereich von 0,5–1 mm zum Einsatz. Diese Werte dienen als nützliche Ausgangspunkte, die korrekte Einstellung hängt jedoch weiterhin von den Anforderungen an das Luftmesser ab.
Ein Luftmesser entfernt Wasser oder Schmutz durch Oberflächenaufprall und Scherkräfte. Der Schlitzspalt steuert den Luftaustritt. Ein kleinerer Spalt erhöht zwar die Austrittsgeschwindigkeit, begrenzt aber auch die durch die Öffnung strömende Luftmenge. Ein größerer Spalt ermöglicht ein höheres Luftvolumen, jedoch kann der Luftschleier an Konzentration verlieren, wenn Gebläse, Luftverteiler und Abstand nicht optimal aufeinander abgestimmt sind.
Der Prozess berücksichtigt nur, was das Produkt erreicht. Verliert der Luftschleier an Kraft, bevor er die Oberfläche berührt, ist die Schlitzeinstellung wirkungslos. Trifft die Luft zu stark auf die Oberfläche, kann sie Wasser zurück auf das Produkt blasen, leichte Teile verschieben oder Nebel um die Maschine herum erzeugen.
Die Schlitzbreite beeinflusst auch den Druck. Eine Druckerhöhung zur Kompensation einer ungünstigen Schlitzeinstellung kann dazu führen, dass starke Bereiche verstärkt werden, während schwache Bereiche weiterhin schwach bleiben. Daher sollten Schlitzspalt, Einlassgestaltung, Arbeitsabstand und Gebläseanpassung gemeinsam überprüft werden.
Ein schmaler Spalt kann attraktiv wirken, da die Luft am Auslass schnell strömt. Bei einem leichten Wasserfilm mag das gut funktionieren. Bei starker Spülung, Kühlmittelfilm, schäumenden Reinigungsmitteln oder klebrigen Rückständen liefert ein sehr schmaler Spalt jedoch möglicherweise nicht genügend Luftvolumen, um die Flüssigkeit abzuführen.
Das Problem ist bekannt: Der erste Abschnitt wirkt trocken, dann bilden sich an Kanten, Löchern, Rillen oder Vertiefungen erneut Tropfen. Die Bediener verlangsamen das Förderband, erhöhen den Druck oder fügen einen zweiten Durchgang hinzu. Das eigentliche Problem könnte jedoch darin liegen, dass der Prozess ein höheres Luftvolumen benötigt, nicht nur einen schärferen Luftstrahl.
Ein zu enger Spalt kann auch auf geringfügige Verunreinigungen empfindlich reagieren. Kalkablagerungen, Flusen, chemische Rückstände oder ein kleiner Grat am Auslass können den effektiven Spalt verändern. Ist die Öffnung bereits eng, kann eine kleine Verstopfung einen sichtbaren nassen Streifen verursachen.
Ein breiter Luftspalt erfordert einen höheren Luftdurchsatz vom Gebläse oder der Druckluftquelle. Kann die Luftquelle diesen Bedarf nicht mit dem erforderlichen Druck decken, sinkt die Austrittsgeschwindigkeit. Der Luftschleier wird zwar breit, aber schwach. Das Produkt verlässt das System weiterhin feucht, obwohl mehr Luft verbraucht wird.
Dieser Fehler tritt häufig auf, wenn Teams den Schlitz öffnen, um unzureichende Trocknung zu beheben. Manchmal hilft es. Manchmal führt es jedoch zu einer weicheren Trocknung. Der Betriebspunkt des Gebläses verschiebt sich, die Kanalverluste steigen, und das Messer erzielt bei normalem Arbeitsabstand möglicherweise nicht mehr genügend Aufprallenergie.
Ein zu breiter Schlitz kann außerdem Geräusche und Turbulenzen erhöhen. Der Trocknungsbereich mag zwar belebter wirken, mit mehr Nebel und Luftbewegung, das Oberflächenergebnis verbessert sich jedoch nicht. Das ist ein Warnsignal. Bewegung im Maschinengehäuse ist nicht gleichbedeutend mit einer effektiven Trocknungskraft auf das Produkt.
Luftmesser sollten Wasser gezielt vom Produkt wegführen. Ist die Schlitzbreite zu groß oder der Schlitzwinkel ungünstig, kann die Luft die Flüssigkeit in Nebel aufwirbeln, anstatt sie von der Oberfläche abzutrennen. Der Nebel setzt sich dann wieder auf dem Produkt, den Walzen, Schutzvorrichtungen, Sensoren oder nahegelegenen Förderbandbereichen ab.
Dies ist besonders problematisch vor dem Etikettieren, Codieren, Bedrucken, Beschichten, Prüfen oder Verpacken. Ein Produkt kann am Luftmesser trocken aussehen und wenige Sekunden später wieder Feuchtigkeit aus der Umgebung aufnehmen.
In diesen Fällen kann eine Verringerung der Schlitzbreite hilfreich sein, jedoch nur, wenn auch Arbeitsabstand und -winkel stimmen. QXY-Referenzbereiche verwenden häufig einen Abstand von 20–50 mm zwischen Messer und Produkt sowie einen Winkel von 15–45 Grad zur Produktoberfläche, wobei der Luftstrom in Förderrichtung gerichtet ist.
Eine ungleichmäßige Spaltbreite hängt nicht immer mit der durchschnittlichen Breite zusammen. Manchmal liegt das Problem in der Ungleichmäßigkeit entlang der Länge. Ein Abschnitt kann beispielsweise 0,5 mm breit sein, ein anderer 1,2 mm und ein weiterer teilweise blockiert. Dadurch wird das Produkt einem ungleichmäßigen Luftschleier ausgesetzt.
Nassstreifen, sich wiederholende Trocken-/Nasszonen, ungleichmäßige Ränder oder eine schwache Mittelpartie können durch ungleichmäßige Schlitzbreite verursacht werden. Erhöhter Gebläsedruck behebt dieses Problem selten vollständig. Er kann dazu führen, dass der offene Bereich übermäßig geblasen wird, während der eingeschränkte Bereich weiterhin unzureichend arbeitet.
Bei langen Luftmessern muss die Schlitzkonsistenz zusammen mit der Einlassbalance überprüft werden. QXY-Standard-Aluminium-Luftmesser streben eine Luftstromgleichmäßigkeit von +/-5 % über die gesamte Messerlänge an, und Messer mit einer Länge von über 600 mm verwenden üblicherweise zwei Einlässe, um eine gleichmäßige Druckverteilung zu gewährleisten.
Eine falsche Schlitzbreite führt oft zu einem Energieproblem. Die Bediener vergrößern den Schlitz, erhöhen die Gebläseleistung oder den Druckluftdruck, weil die Leitung nicht ausreichend trocken ist. Das Luftsystem arbeitet dadurch stärker, die Oberfläche bleibt jedoch uneben.
Dies geschieht, weil die Trocknung nicht allein durch das Luftvolumen gesteuert wird. Ein unpassender Luftspalt kann die Luft in die falsche Richtung lenken. Er kann außerdem das Gebläse überlasten, die Leckageempfindlichkeit erhöhen und die Verluste in den Kanälen verstärken. Die Anlage zahlt für mehr Luft, ohne ein stabiles Trocknungsergebnis zu erzielen.
Ein besserer Ansatz ist die Rückkehr zum Prozessablauf: Flüssigkeitsbelastung, Fördergeschwindigkeit, Oberflächenform, angestrebter Trockenheitsgrad, Arbeitsabstand, Schlitzspalt, Einlasskonfiguration und Gebläseleistung. Der Schlitz ist ein Teil dieser Kette.
Symptom | Vermutlich ein Problem mit der Schlitzbreite | Praktische Prüfung |
Der Nassfilm bleibt über die gesamte Breite erhalten | Der Schlitz könnte für den verfügbaren Druck zu breit oder für das erforderliche Volumen zu schmal sein. | Prüfen Sie gleichzeitig Gebläsedruck, Schlitzabstand, Leitungsgeschwindigkeit und Abstand. |
Nassstreifen in einer Zone | Der Spalt kann uneben, verstopft oder mechanisch beschädigt sein. | Messen Sie den Spalt entlang des Messers und überprüfen Sie den Auslass auf Rückstände oder Grate. |
Besprühen, Spritzen oder Wiederbefeuchten | Der Schlitz könnte zu breit, der Winkel zu steil oder die Entfernung zu groß sein. | Prüfen Sie die Wasserrichtung, die Nässe des Schutzgitters, den Winkel und den Abstandsbereich von 20-50 mm. |
Das Produkt bewegt sich oder vibriert | Der Luftdruck könnte für Leichtbauteile zu stark sein. | Den Druck verringern, die Schlitzanforderungen reduzieren, den Winkel anpassen oder zusätzliche Stützen hinzufügen. |
Hoher Luftverbrauch bei schwacher Trocknung | Schlitz und Gebläse sind nicht auf den Prozess abgestimmt. | Überprüfen Sie die Gebläsekennlinie, die Kanalverluste, die Schlitzbreite und das tatsächliche Trocknungsziel. |
Beginnen Sie mit dem Trocknungsprozess, nicht mit der Justierschraube. Für den Spülvorgang einer Leiterplatte, die Reinigung von LCD-Glas, die Reinigung von Metallstreifen, die Flaschenabfertigung, die Textilabfertigung und die Reinigung von bearbeiteten Teilen ist nicht derselbe Luftschleier erforderlich. Ein dünner Wasserfilm auf einer flachen Platte verhält sich anders als dickflüssiges Kühlmittel auf einem rauen Gussteil oder Wasser, das sich am Rand einer Kappe sammelt.
Für viele allgemeine industrielle Trocknungsaufgaben ist ein Schlitzspalt von 0,5–2 mm ein praktischer Richtwert. Für die Oberflächentrocknung von Leiterplatten verwendet QXY häufig 0,5–1 mm, oft mit oberen und unteren Messern für die beidseitige Trocknung. In Sonderfällen können individuelle Schlitzbreiten, -längen und Einlasskonfigurationen erforderlich sein.
Nachdem Sie den Anfangsspalt gewählt haben, testen Sie die Leitung bei normaler Geschwindigkeit und normaler Flüssigkeitsbelastung. Prüfen Sie das Produkt unmittelbar nach dem Luftmesser und erneut stromabwärts. Falls später Wasser zurücktritt, liegt das Problem möglicherweise an Spritzwasser, mangelhafter Entwässerung oder erneuter Benetzung durch nahegelegene Schutzvorrichtungen und nicht an einem einfachen Luftmangel.
Vor dem Öffnen oder Schließen des Schlitzes muss die aktuelle Konfiguration dokumentiert werden. Notieren Sie Schlitzspalt, Gebläsedruck, Art der Luftquelle, Abstand zwischen Messer und Produkt, Luftwinkel, Förderbandgeschwindigkeit, Produktbreite, Flüssigkeitsart und die Position von Wasserresten. Ohne diese Dokumentation läuft das Team Gefahr, das gleiche Problem immer wieder im Kreis zu lösen.
Prüfen Sie auf verstopfte Filter, undichte Kanäle, lockere Klemmen, verschmutzte Schlitze, verbogene Lippen, verschlissene Unterlegscheiben und Spiel in der Halterung. Solche Fehler können eine korrekte Schlitzeinstellung fälschlicherweise als falsch erscheinen lassen. Prüfen Sie bei langen Messern außerdem, ob der Einlassdruck über die gesamte Länge gleichmäßig verteilt ist.

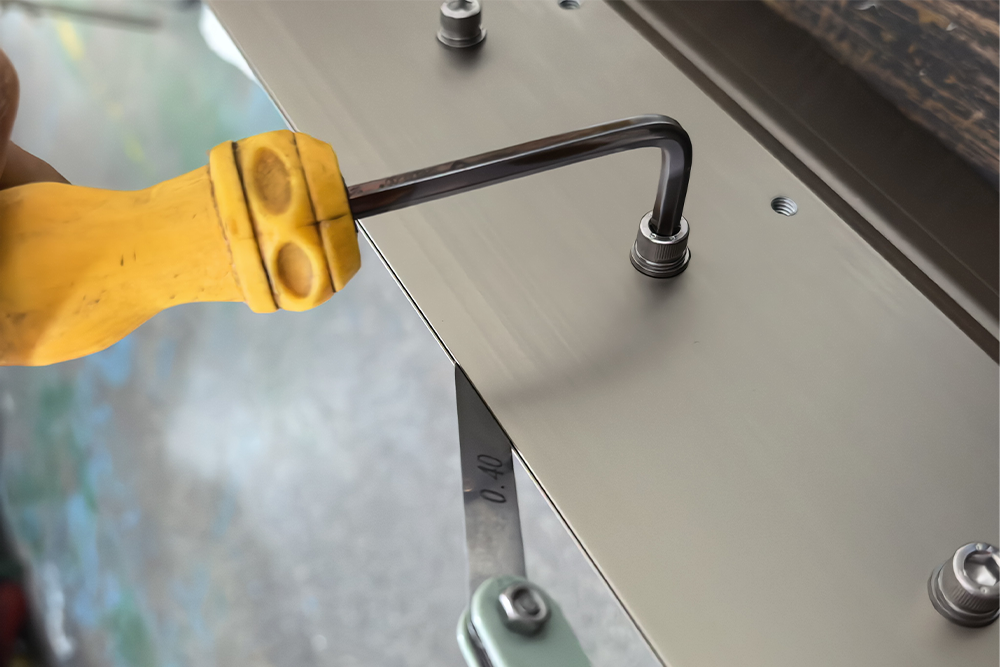

Falls eine Justierung vor Ort erforderlich ist, verwenden Sie die vom Hersteller empfohlene Methode. QXY-Luftmesser werden werkseitig auftragsbezogen kalibriert. Bei kritischen Trocknungsprozessen ist es sicherer, die Zielschlitzbreite und die Einstellgrenzen vor einer Spaltänderung vor Ort zu überprüfen.
Parameter | QXY-Referenzwert |
Allgemeiner Slotbereich | 0,5-2 mm Standard für viele gebläsebetriebene industrielle Trocknungsaufgaben |
PCB-Oberflächentrocknung | Referenzwert: 0,5–1,5 mm; für viele Leiterplatten wird ein Wert von 0,5–1 mm verwendet. |
Arbeitsdruck | 2-6 psi (0,14-0,42 bar) für gebläsegetriebene Systeme |
Arbeitsabstand | 20-50 mm für viele Trocknungsanwendungen |
Luftstromwinkel | 15-45 Grad von der Produktoberfläche, geneigt zur Förderbandbewegung |
Gleichmäßigkeit des Luftstroms | +/-5% Werkskalibrierungsziel über die gesamte Messerlänge |
Lange Messereinlassanordnung | Doppelte Einlässe werden üblicherweise für Messer über 600 mm verwendet. |
Kundenspezifische Funktionen | Kundenspezifische Schlitzbreite, Länge bis zu 6 m und kundenspezifische Einlasskonfiguration |
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery fertigt über 15 Standard-Luftmessertypen, darunter solche aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Kleinloch-Leiterplattenmesser, Ringluftmesser, Tornado-Luftmesser und Luft-Luft-Konfigurationen. Für prozesssensitive Trocknungsverfahren bietet QXY kundenspezifische Schlitzbreiten, -längen, Einlasskonfigurationen und Gebläseanpassungen, abgestimmt auf Produkt, Flüssigkeitsmenge und Maschinenlayout.
QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.
F: Welche Breite hat üblicherweise die Luftmesserschlitze für industrielle Trocknungsanlagen?
A: Für viele industrielle Trocknungsanwendungen mit Gebläse ist ein Referenzbereich von 0,5–2 mm üblich. Die endgültige Einstellung hängt von der Flüssigkeitsmenge, der Fördergeschwindigkeit, dem Förderabstand, der Produktform, der Gebläseleistung und dem Trocknungsziel ab.
F: Was passiert, wenn der Luftmesserschlitz zu eng ist?
A: Die Luft mag zwar schnell erscheinen, transportiert aber möglicherweise nicht genügend Volumen, um schweres Wasser, Kühlmittel, Schaum oder klebrige Rückstände zu entfernen. Ein enger Spalt reagiert zudem empfindlicher auf Verstopfungen und ungleichmäßige Einstellung.
F: Was passiert, wenn der Luftmesserschlitz zu breit ist?
A: Ein breiter Luftspalt kann mehr Luft verbrauchen, die nutzbare Austrittsgeschwindigkeit verringern, wenn das Gebläse nicht mithalten kann, Spritzer verursachen, den Geräuschpegel erhöhen und die Trocknungskontrolle beeinträchtigen.
F: Kann höherer Druck eine falsche Schlitzbreite korrigieren?
A: Nicht zuverlässig. Höherer Druck kann starke Bereiche überlasten, während schwache oder blockierte Bereiche weiterhin unterdurchschnittlich funktionieren. Schlitzspalt, Einlassbalance, Abstand, Winkel und Gebläseanpassung sollten gemeinsam überprüft werden.
F: Warum hinterlässt mein Druckluftmesser nasse Streifen?
A: Nassstreifen entstehen oft durch ungleichmäßigen Schlitzspalt, Verunreinigungen am Auslass, beschädigte Lippen, schlechte Einlassbalance oder einen Montageabstand, der sich über die Messerlänge ändert.
F: Sollte ich die Schlitzbreite vor Ort anpassen?
A: Nur innerhalb des vom Hersteller empfohlenen Bereichs. QXY-Luftmesser werden werkseitig auftragsbezogen kalibriert, daher sollten kritische Prozesse vor Änderungen im Feld den Zielspalt und die Einstellmethode überprüfen.
F: Welche Informationen sollte ich vor der Auswahl der Schlitzbreite angeben?
A: Bitte senden Sie uns die Produktbreite, die Liniengeschwindigkeit, die Flüssigkeitsart, den erforderlichen Trocknungsgrad, die verfügbare Luftquelle, die aktuellen Gebläsedaten, den Arbeitsabstand, den Installationswinkel, die Luftmesserlänge, die Materialanforderungen sowie Fotos oder Zeichnungen der Trocknungsstation.
