Bei einer langsam laufenden Produktionslinie mag zusätzlicher Luftverbrauch zunächst wie Verschwendung erscheinen. Bei einer Hochgeschwindigkeitslinie hingegen wird er oft zu einem echten Lärmproblem. Die Bediener stehen lange Zeit in der Nähe der Maschine, und der starke Luftstrom, der für schnelles Trocknen oder Abblasen sorgt, kann auch ein starkes, anhaltendes Lärmfeld erzeugen.
Der Hauptgrund ist einfach: Lärm entsteht, wenn Luft zu heftig aus dem System austritt oder turbulent auf das Produkt und die umgebende Struktur trifft. Deshalb werden Produktionsanlagen oft lauter, wenn der Druck erhöht, der Abstand zu stark verringert oder versucht wird, jedes Problem durch mehr Luftzufuhr zu beheben.
Ziel ist es nicht, die Leistung des Luftmessers zu verringern. Vielmehr geht es darum, den nutzbaren Luftstrom in einen kontrollierteren Luftstrom umzuwandeln. Diese Unterscheidung ist wichtig, da manche Lärmminderungsmaßnahmen lediglich die Leistung beeinträchtigen, die eigentliche Lärmursache aber bestehen bleibt.

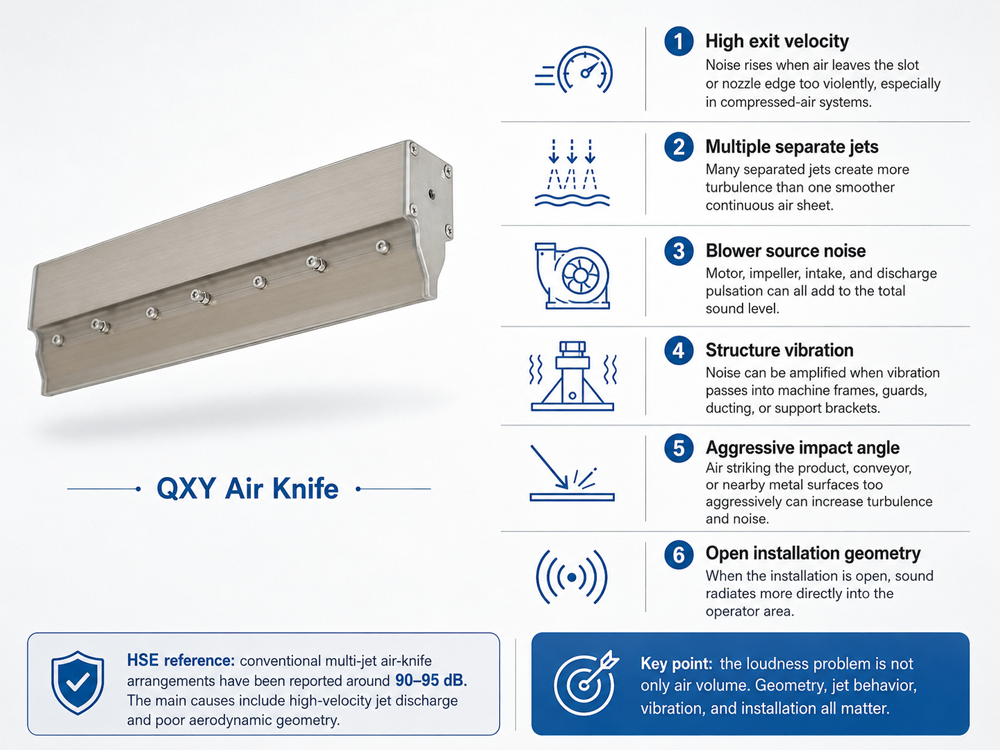

Bevor man eine Lösung auswählt, ist es hilfreich, die genaue Geräuschquelle zu lokalisieren. Ein Luftmessersystem kann aus mehreren Gründen gleichzeitig Geräusche verursachen.
● Hohe Austrittsgeschwindigkeit an der Schlitz- oder Düsenkante, insbesondere wenn das System auf Druckluft angewiesen ist.
● Turbulenzen entstehen durch mehrere separate Luftstrahlen anstelle eines gleichmäßigeren, kontinuierlichen Luftstroms.
● Gebläsegeräusche, die von der Luftquelle selbst ausgehen, einschließlich Motor-, Laufrad- und Ansaug- bzw. Auslasspulsationen.
● Vibrationen werden auf Maschinenrahmen, Schutzvorrichtungen, Kanäle und Halterungen übertragen.
● Der Luftstrom trifft in einem aggressiven Winkel auf das Produkt, das Förderband oder nahegelegene Metalloberflächen.
● Offene Installationsgeometrie, die es ermöglicht, dass der Schall direkt in den Bedienerbereich abgestrahlt wird.
Die Fallstudie zum Luftmesser beschreibt herkömmliche Mehrstrahlanordnungen, die einen Geräuschpegel von etwa 90 bis 95 dB erzeugen, und führt das Problem direkt auf den Hochgeschwindigkeits-Strahlaustritt und die ungünstige aerodynamische Anströmung des Luftmessers zurück. Dies verdeutlicht, dass neben dem Luftvolumen auch die Geometrie entscheidend ist.
Eine der wirksamsten Änderungen besteht darin, nicht mehr nur den Druck, sondern auch die Form des Luftstroms zu betrachten. Eine Fallstudie zum Luftmesser zeigt, dass die Verwendung eines langen, kontinuierlichen Strahls anstelle mehrerer separater Strahlen das geschwindigkeitsbedingte Strahlgeräusch reduzieren kann, insbesondere wenn der Luftkanal gleichmäßig mit Luft versorgt wird.
Das bedeutet nicht, dass jede Anlage die gleiche Hardware benötigt. Es bedeutet, dass ein turbulenzärmerer Wasserstrahl in der Regel besser geeignet ist als eine Ansammlung starker, offener Düsen, wenn es um großflächiges Trocknen, Reinigen oder Kühlen geht.
● Verwenden Sie, wenn möglich, anstelle vieler einzelner offener Düsen ein durchgehendes Schlitzluftmesser.
● Reduzieren Sie unnötige Austrittsgeschwindigkeiten, indem Sie das System an den tatsächlichen Prozessbedarf anpassen, anstatt ständig mit maximaler Kraft zu arbeiten.
● Wählen Sie eine glattere Plenum- und Schlitzgeometrie, die den Ausstoß gleichmäßiger und mit weniger internen Turbulenzen fördert.
● Bei kontinuierlichen und großflächigen Anwendungen sollte die Druckluftabblasvorrichtung durch gebläsebetriebene Luftmesser ersetzt werden.
● Verwenden Sie eine Gebläsesteuerung mit variabler Frequenz, damit die Anlage nur so stark läuft, wie es für das jeweilige Produkt oder die jeweilige Drehzahl erforderlich ist.
Ein weiterer praktischer Hinweis ergibt sich aus den Beschichtungsrichtlinien von QXY. Darin wird darauf hingewiesen, dass Hochgeschwindigkeitsanlagen von effizienten Gebläsen, Winkelverstellung, Schwingungsdämpfung und geräuscharmen Gebläsen profitieren. Mit anderen Worten: Die Schalldämmung sollte bereits bei der Systemplanung berücksichtigt werden, nicht erst, wenn Beschwerden auftreten.

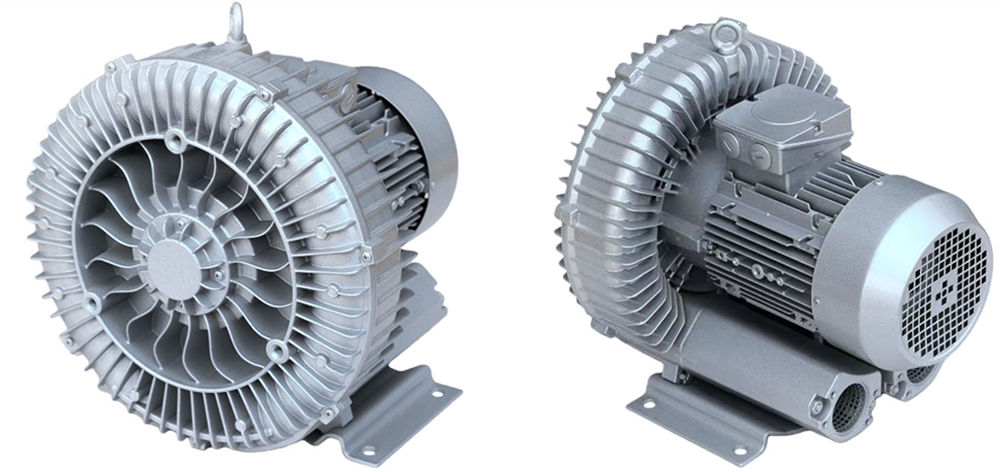

Manchmal ist nicht der Schlitz selbst der lauteste Teil. Ein Gebläse mit mangelhafter Ansaugung, ein unsauberer Kanalübergang oder ein resonanter Stützrahmen können den Lärmpegel im Bahnhof erheblich erhöhen.
Deshalb sollte eine sinnvolle Anlagenprüfung das gesamte System berücksichtigen. Hört der Bediener beispielsweise ein lautes, tieffrequentes Gebläsegeräusch und gleichzeitig ein scharfes, hochfrequentes Strahlgeräusch, müssen diese beiden Geräuschquellen möglicherweise unterschiedlich behoben werden.
● Fügen Sie Schalldämpfer oder eine akustische Behandlung am Gebläseeinlass oder -auslass hinzu, sofern dies mit der Gebläsekonstruktion vereinbar ist.
● Störende Kanalübergänge, die zusätzlichen Druckverlust und zusätzlichen Lärm verursachen, verkürzen oder glätten.
● Verstärken oder isolieren Sie die Montagehalterungen, damit der Rahmen nicht zum Resonanzkörper wird.
● Prüfen Sie, ob der Messerwinkel Luft in eine nahegelegene Schutzvorrichtung oder Abdeckung drückt und den Lärm zurück zu den Bedienern reflektiert.
● Wenn eine Umgestaltung des Raumes möglich ist, sollten die Bediener weiter von der Zone mit der höchsten Strahlung entfernt platziert werden.
Auch die Produktliteratur bestätigt dieses Prinzip für Druckluftanwendungen: Die Geometrie des Luftmessers kann so ausgelegt werden, dass er im Vergleich zu einfachen, offenen Abblasvorrichtungen relativ leise arbeitet. Selbst bei Anwendungen mit Druckluft ist die Auslassgestaltung von Bedeutung.
In manchen Anlagen justiert das Prozessteam ständig das Luftmesser, während das eigentliche Problem darin besteht, dass die Station zum Bedienergang hin völlig offen ist. Der Schall breitet sich direkt vom Abblaspunkt aus, wird von nahegelegenen Schutzvorrichtungen reflektiert und verbleibt im Arbeitsbereich.
Teilweise Schallschutzgehäuse, Schallschutzwände oder Änderungen an Maschinenverkleidungen können die Lärmbelastung reduzieren, ohne dass das Produktionsteam auf den für die Produktionsgeschwindigkeit notwendigen Luftstrom verzichten muss. Im Gegenzug müssen diese Maßnahmen weiterhin Entwässerung, Wartungszugang, Sichtverhältnisse sowie Wärme- oder Feuchtigkeitsabfuhr ermöglichen.
Der Abstand zum Messer ist ebenfalls wichtig. Befindet sich das Messer zu nah am Körper, kann der Aufprallbereich lauter werden als nötig. Ist der Abstand zu groß, versuchen Teams dies oft durch verstärkten Lufteinsatz auszugleichen, was den Lärmpegel jedoch wieder erhöht. Die leiseste Arbeitsposition ergibt sich in der Regel durch ein ausgewogenes Verhältnis von Abstand, Winkel und der tatsächlichen Arbeitsbelastung.
Die schnellste Methode zur Verbesserung einer lauten Anlage besteht darin, schrittweise vorzugehen, anstatt alles auf einmal zu ändern.
● Messen Sie, woher das lauteste Geräusch tatsächlich kommt: aus dem Schlitz, dem Gebläse, dem Kanal oder dem Aufprallpunkt am Produkt.
● Prüfen Sie, ob das System überlastet ist. Viele Anlagen arbeiten mit höherem Druck oder höherer Gebläsedrehzahl, als das Produkt tatsächlich benötigt.
● Überprüfen Sie die Schlitzbreite, den Abstand zwischen Schlitz und Schlitz sowie den Winkel, bevor Sie größere Hardwareänderungen vornehmen.
● Falls die Anlage noch mit herkömmlichen Druckluftdüsen arbeitet, vergleichen Sie den Arbeitszyklus und die Strahlbreite mit einer Alternative mit Gebläseantrieb und Luftmesser.
● Überprüfen Sie die Stabilität der Befestigung, Vibrationen der Verkleidung und eventuell lose Schutzvorrichtungen in der Nähe des Abblasbereichs.
● Bei direkter Sichtverbindung zum Bedienerarbeitsplatz sollten lokale Schallschutzwände oder Schallschutzwände in Betracht gezogen werden.
Die zugehörige Fallstudie der HSE zum Austausch herkömmlicher Druckluft-Trocknungsdüsen durch Luftmesser mit induziertem Luftstrom berichtete von einer Geräuschreduzierung um 9 dB und geringeren Druckluftkosten. Dieses Beispiel ist aufschlussreich, da es den übergeordneten Zusammenhang verdeutlicht: Leisere Systeme lassen sich oft durch die Änderung der Luftzufuhrmethode erzielen, nicht nur durch das Hinzufügen von Dämmmaterial um eine laute Düse.
QXY Machinery produziert Luftmessersysteme zum Trocknen, Reinigen, Abblasen und zur Prozessunterstützung in kontinuierlichen Industrieanlagen. Bei schnellen Produktionslinien ist die entscheidende technische Frage nicht nur, ob das Luftmesser ausreichend Druck auf die Oberfläche ausüben kann, sondern auch, ob dies mit kontrolliertem Luftstrom, angemessenem Energieverbrauch und akzeptabler Lärmbelastung am Arbeitsplatz möglich ist.
Die von QXY veröffentlichten Beschichtungsrichtlinien verweisen bereits auf mehrere relevante Kontrollmaßnahmen: frequenzvariable Radialgebläse, optimierte Luftmesserstruktur, Schwingungsdämpfung, einstellbarer Winkel und ein an die Anlage angepasster Installationsabstand. Genau diese Faktoren werden in vielen Anlagen erneut geprüft, nachdem bereits ein lautes System installiert wurde.
Für Kunden, die sich über Lärmbeschwerden beschweren, kann QXY gemeinsam die Art der Luftquelle, die Messerstruktur, den Installationswinkel, den Abstand, die Gebläseauswahl und die Anordnung der Träger überprüfen. Dadurch lässt sich der Lärmpegel leichter reduzieren, ohne die laufende Produktionslinie in eine leistungsschwächere Anlage umzuwandeln.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
QXY Machinery liefert Luftmesser für großflächige industrielle Prozesse, darunter Luftmesser aus Aluminiumlegierung, Edelstahl, Ringluftmesser, Tornado-Luftmesser sowie kundenspezifische Ausführungen für spezielle Anlagenlayouts. Die Produkte werden zum Trocknen, Reinigen, Kühlen und Abblasen eingesetzt, wo Luftstromgleichmäßigkeit, Einbaugenauigkeit und Betriebskosten entscheidend sind.
QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.
F: Warum sind Luftmessersysteme auf Hochgeschwindigkeitsstrecken oft laut?
A: Weil Hochgeschwindigkeitsleitungen üblicherweise eine hohe Luftgeschwindigkeit erfordern, und eine hohe Strahlgeschwindigkeit starke Turbulenzen und Aufprallgeräusche erzeugt. Gebläse, Kanäle und Maschinenrahmen können zusätzlich Lärm verursachen.
F: Löst eine Senkung des Luftdrucks immer das Lärmproblem?
A: Das hilft oft, aber nicht immer sinnvoll. Wenn Sie den Druck senken, ohne Schlitzbreite, Abstand oder Bandgeschwindigkeit zu überprüfen, kann die Trocknungs- oder Abblasleistung beeinträchtigt werden, bevor die eigentliche Geräuschquelle behoben ist.
F: Sind Gebläse-betriebene Luftmesser leiser als Druckluftdüsen?
A: In vielen industriellen Anwendungen mit kontinuierlichem Betrieb, ja. Sowohl HSE-Fallstudien als auch Branchenreferenzen zeigen, dass der Austausch einfacher Hochdruckstrahlen durch induzierte Strömungs- oder gebläsegetriebene Luftmesseranordnungen die Geräuschentwicklung deutlich reduzieren kann.
F: Kann die Konstruktion des Luftmessers selbst den Geräuschpegel verändern?
A: Ja. Ein glatteres Plenum, ein durchgehender Schlitz und eine bessere Luftströmung in den Auslassbereich können Turbulenzen reduzieren und die Strahlgeräuschkomponente verringern.
F: Helfen Gehäuse wirklich gegen Luftmessergeräusche?
A: Ja, insbesondere wenn die Anlage geöffnet ist und der Bediener sich in der Nähe des Abblaspunkts befindet. Selbst eine teilweise Schallabschirmung kann die direkte Schallbelastung reduzieren, sofern sie keine Feuchtigkeit einschließt oder die Wartung behindert.
F: Welches Risiko birgt es, sich nur auf die Lärmreduzierung zu konzentrieren?
A: Die Gefahr besteht darin, dass die Anlage zwar leiser wird, der Prozess aber schwächer ausfällt. Eine gute Geräuschdämpfung sollte das Trocknungs-, Reinigungs- oder Abblasergebnis schützen, anstatt den Luftstrom einfach überall zu reduzieren.
F: Welche Informationen sollte ich vorbereiten, bevor ich nach einer Empfehlung für ein leiseres Luftmesser frage?
A: Bereiten Sie die Liniengeschwindigkeit, die Produktbreite, die Art der aktuellen Luftquelle, den gemessenen Schallpegel (falls verfügbar), die Schlitz- oder Düsenanordnung, den Montageabstand, den Standort des Bedieners und die Frage vor, ob der Prozess kontinuierlich oder intermittierend abläuft.
