Breites, 110 mm B × 95 mm H großes Gehäuse aus Aluminiumlegierung mit Flügeln – entwickelt für eine breite Luftstromabdeckung bei gleichzeitiger Führung des Einlassrohrs unterhalb des Maschinenrahmens.
Einstellbarer Luftspalt: 0,2 – 4,0 mm. Der Auslass kann für kontrollierte Oberflächenreinigung, normale Trocknung oder stärkeren Wasserabwurf eingestellt werden.
Bodenlufteinlass – das Luftzufuhrrohr kann unterhalb des Luftmessers verlegt werden, wodurch die oberen und seitlichen Bereiche für Abdeckungen, Schutzvorrichtungen und die Produktbewegung sauberer bleiben.
Einlassoptionen Φ32 / Φ38 / Φ45 / Φ51 — geeignet für verschiedene Gebläserohrgrößen und Luftstromanforderungen.
Werkseitig anpassbare Längen von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Wichtigste Verkaufsargumente des Produkts
• Breites, 110 mm B × 95 mm H großes Gehäuse aus Aluminiumlegierung mit Flügeln – entwickelt für eine breite Luftstromabdeckung, wobei das Einlassrohr unterhalb des Maschinenrahmens verlegt wird.
• Einstellbarer Luftspalt: 0,2 – 4,0 mm. Der Auslass kann für kontrollierte Oberflächenreinigung, normale Trocknung oder stärkeren Wasserabwurf eingestellt werden.
• Bodenlufteinlass – das Luftzufuhrrohr kann unterhalb des Luftmessers verlegt werden, wodurch die oberen und seitlichen Bereiche für Abdeckungen, Schutzvorrichtungen und die Produktbewegung sauberer bleiben.
• Einlassoptionen Φ32 / Φ38 / Φ45 / Φ51 — geeignet für verschiedene Gebläserohrgrößen und Luftstromanforderungen.
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip

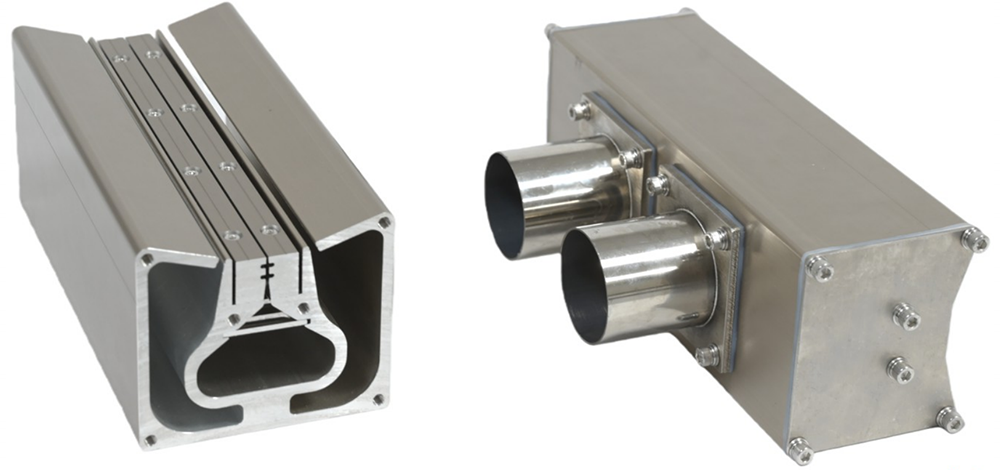

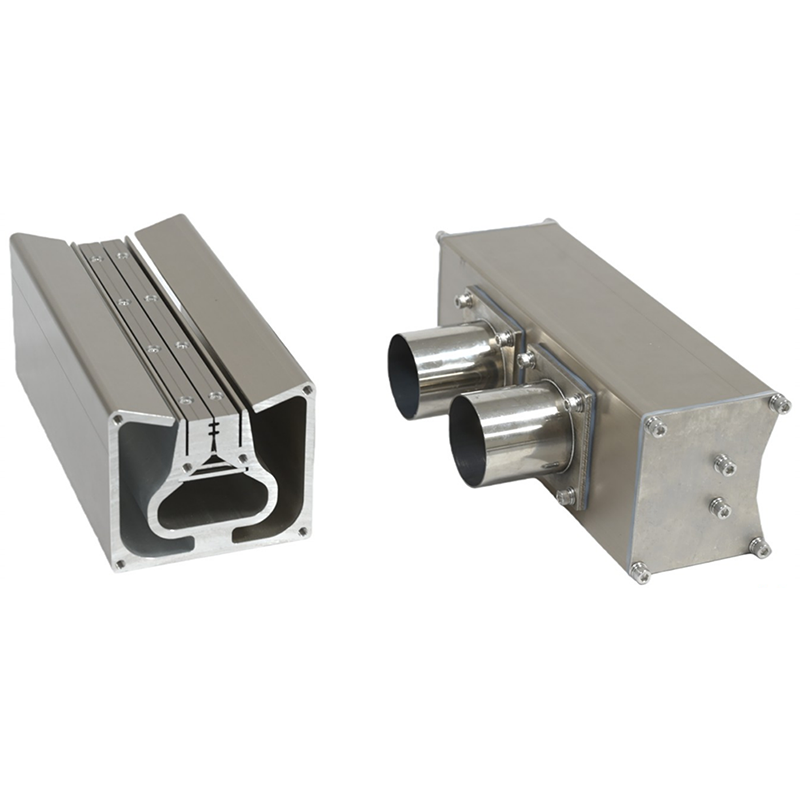

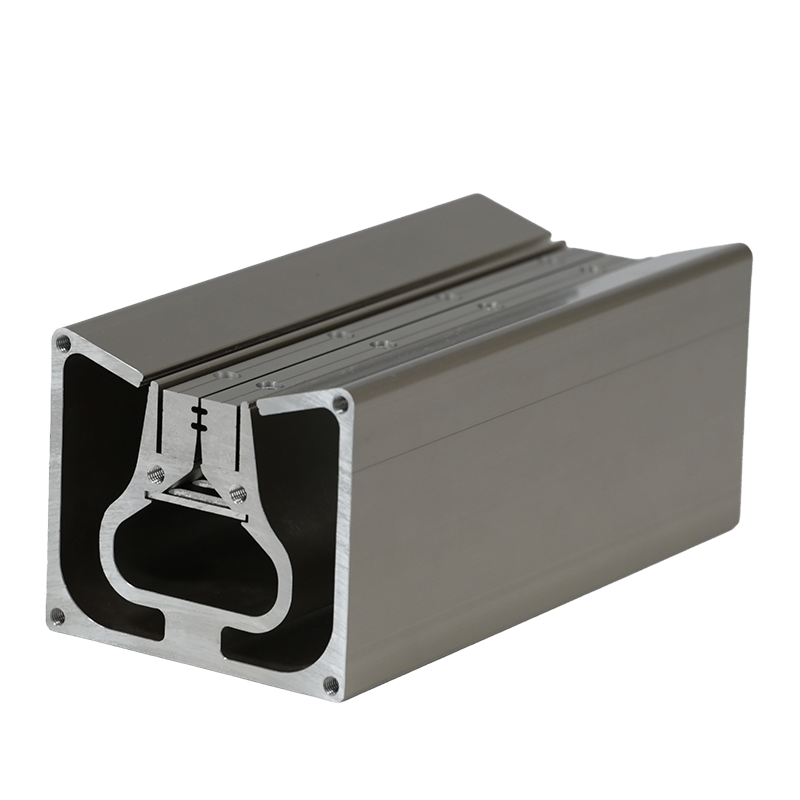

• Das 110 mm breite und 95 mm hohe Aluminiumlegierungsprofil bildet einen breiten Körper mit integriertem Flügelauslass zur Luftstromführung und breiten Werkstückabdeckung.
• Die Luft strömt durch den unteren Einlass in die Kammer und steigt dabei nach oben auf. Diese Anordnung ermöglicht eine saubere Rohrführung unterhalb des Arbeitsbereichs.
• Die Einlassgrößen Φ32 / Φ38 / Φ45 / Φ51 ermöglichen die Anpassung der Luftzufuhr an verschiedene Rohrsysteme. Bei kundenspezifischen Längen von 50 bis 4000 mm verteilt die breite Innenkammer die Luft, bevor sie den Auslass erreicht.
• Der interne Kanal leitet die Luft aus der Kammer in den geflügelten Auslassbereich, wo der Luftstrom zu einem kontrollierten, flachen Luftstrom beschleunigt wird.
• Die Auslasskantengröße ist von 0,2 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das CD Bottom-Inlet Winged Air Knife eignet sich für Leitungen, die eine breite Luftstromabdeckung, eine saubere Rohrführung am Boden und eine gerichtete Auslassführung erfordern.
• Flachbildschirm- und Glasbearbeitung – die breite Gehäuse- und Flügelauslassführung trägt dazu bei, die Luftstromrichtung über flache Oberflächen stabil zu halten.
• Überkopf- und Unterputzmontage – die Verlegung des unteren Zulaufs sorgt dafür, dass die Rohrleitungen unterhalb oder hinter der Montageebene verlaufen und somit eine übersichtlichere Anordnung der Geräte ermöglicht wird.
• Oberflächentrocknung – Flaschen, bearbeitete Teile, Formteile und allgemeine Komponenten nach dem Waschen, Spülen oder Abkühlen.
• Blech- und Bandbearbeitung – die große Auslassbreite unterstützt die Kühlmittelabfuhr, das Abblasen von Spänen und die Entfernung von Oberflächenwasser.
• Großformatige Produktionslinien – die Anpassung der Werkslänge von 50 – 4000 mm ermöglicht es, das Luftmesser an unterschiedliche Förderband- und Produktbreiten anzupassen.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.

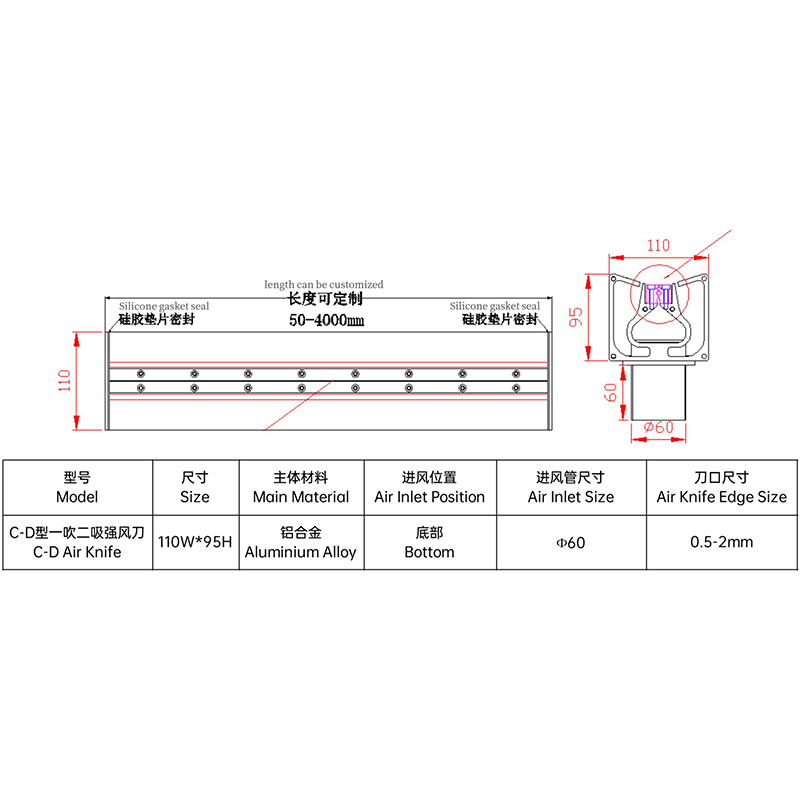

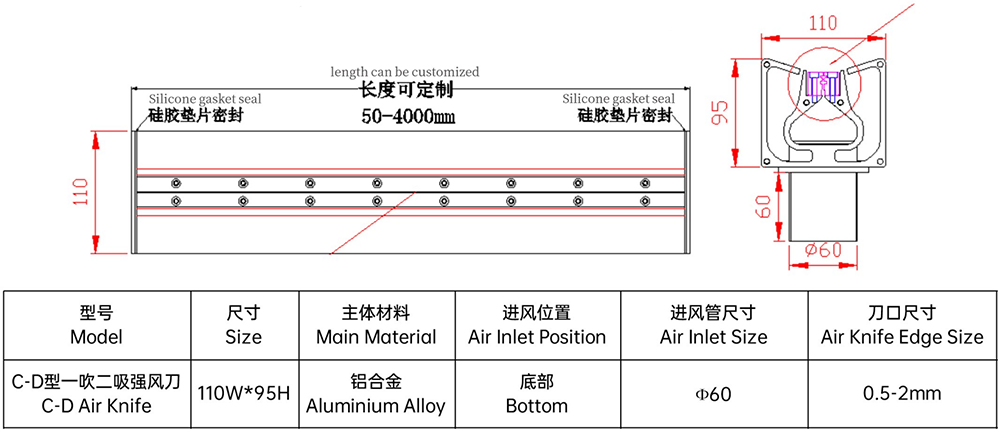

Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | CD-Luftmesser mit untenliegendem Lufteinlass und Flügeln |
Querschnittsgröße | 110 mm (B) × 95 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Unten |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassrichtung | Bodeneinlass |
Schneidegröße des Luftmessers | 0,2 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY bearbeitet den 110B × 95H mm großen Luftmesserkörper aus Aluminiumlegierung, den geflügelten Auslassbereich, den unteren Einlassanschluss, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für eine kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 50 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören der Durchmesser des Einlassrohrs, der Luftspaltbereich, die Montageart und die Oberflächenbeschaffenheit. Die Einlassführung von unten eignet sich, wenn eine seitliche oder endseitige Rohrführung vermieden werden soll.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY CD Luftmesser mit untenliegendem Lufteinlass und Flügeln | Standard-Luftmesser |
Profil der geflügelten Auslassöffnung | Der breite, flügelförmige Auslass hilft, den Luftstrom zu lenken und die gezielte Trocknung zu unterstützen. | Flacher Auslass mit weniger Richtungsführung |
Einstellbarkeit des Luftspalts | Einstellbar 0,2–4 mm ✓ | Fest, nicht verstellbar ✗ |
Bodeneinlassführung | Der untere Einlass hält die Rohrleitungen unterhalb des Messerkörpers und sorgt so für eine saubere Maschinenanordnung. | Seiten- oder Endrohre können mehr umgebenden Raum beanspruchen. |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 für verschiedene Gebläserohrgrößen | Weniger Optionen für den Einlassdurchmesser |
Benutzerdefinierte Länge | Werkseitig kundenspezifische Abmessungen von 50 bis 4000 mm für schmale oder breite Förderbandbreiten | Meistens nur Standardlängen |
Körperquerschnitt | Der 110 mm breite und 95 mm hohe Korpus ermöglicht eine breite Ausleuchtung bei moderater Höhe. | Das allgemeine Körperprofil passt möglicherweise nicht zum Maschinenraum. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessern, darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktportfolio umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Dank CNC-Präzisionsbearbeitung, laufender Qualitätskontrollen und Verifizierung vor dem Versand liefern wir Luftmesser, die den Anforderungen realer Produktionslinien gerecht werden.
Wir unterstützen OEM- und ODM-Projekte für Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Kunden können uns Zeichnungen, Muster, Anwendungsbeschreibungen oder Fotos der Anlagen zusenden. Unser Ingenieurteam prüft die Luftstromrichtung, den Bauraum und die Rohrleitungsführung am Boden und entwickelt anschließend eine Lösung, die sich nahtlos integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
