Wichtigste Verkaufsargumente des Produkts

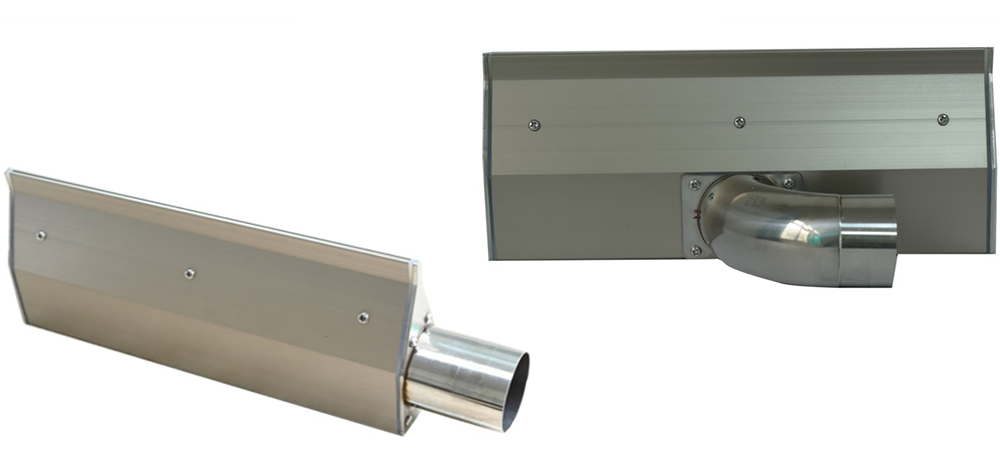

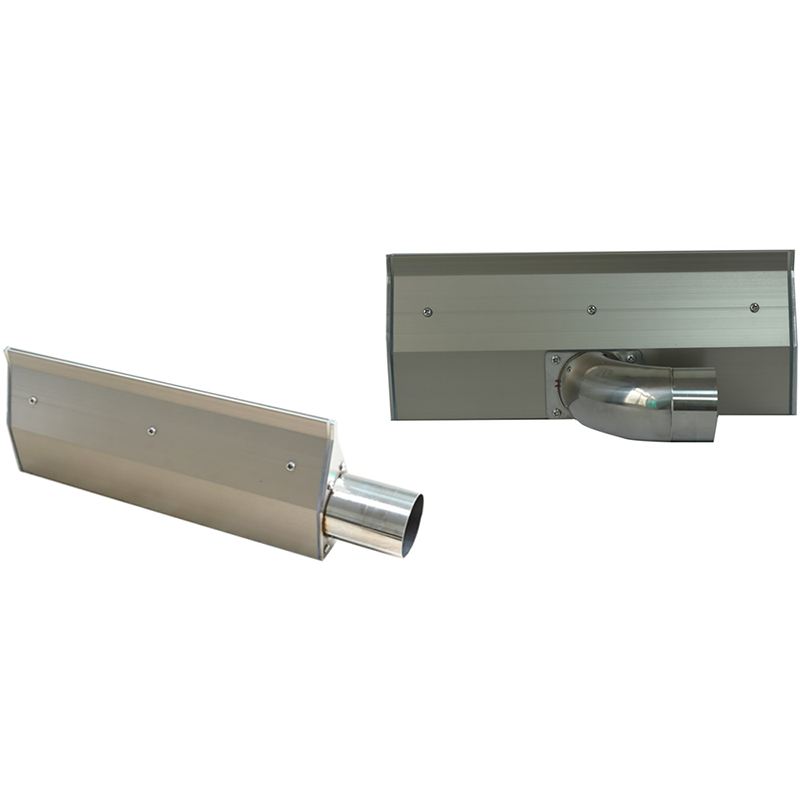

•  Tiefes 50 mm × 120 mm Gehäuse aus Aluminiumlegierung – entwickelt, um eine höhere interne Luftspeicherung und eine gleichmäßigere Leistung als flache 50 mm breite Modelle zu gewährleisten.

•  Breiter, einstellbarer Luftspalt: 0,1 – 4,0 mm. Das gleiche Luftmesser kann für die Entfernung feiner Partikel, normales Trocknen oder stärkeres Abblasen mit Wasser eingestellt werden.

•  Drei Einlasspositionen sind möglich: Lufteinlass von beiden Enden, von der Seite oder von unten. Dies bietet dem Typ-C mehr Flexibilität bei der Rohrleitungsführung und der Maschinenintegration.

•  Einlassoptionen Φ32 / Φ38 / Φ45 / Φ51 — geeignet für verschiedene Gebläserohrgrößen und Luftstromanforderungen.

•  Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.

Produktstruktur und Funktionsprinzip

•  Das 50 mm breite und 120 mm hohe Aluminiumlegierungsprofil schafft eine tiefere Innenkammer innerhalb eines 50 mm breiten Gehäuses, wodurch die einströmende Luft vor dem Austritt gespeichert und stabilisiert wird.

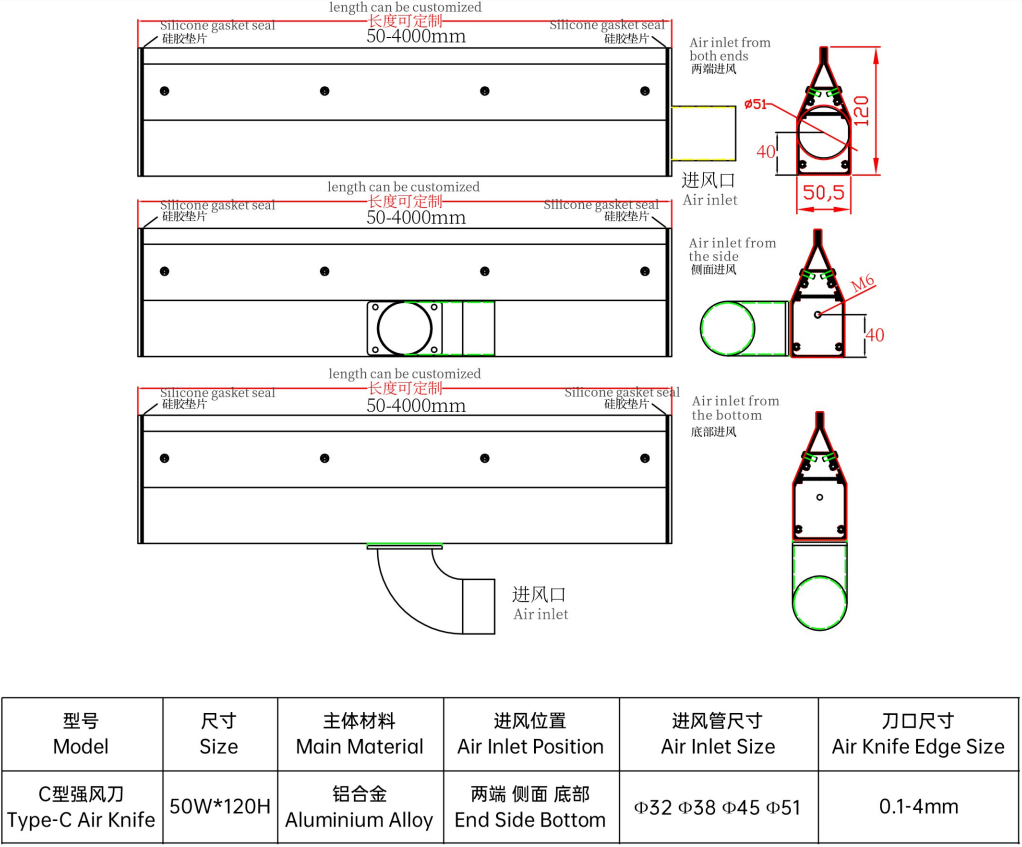

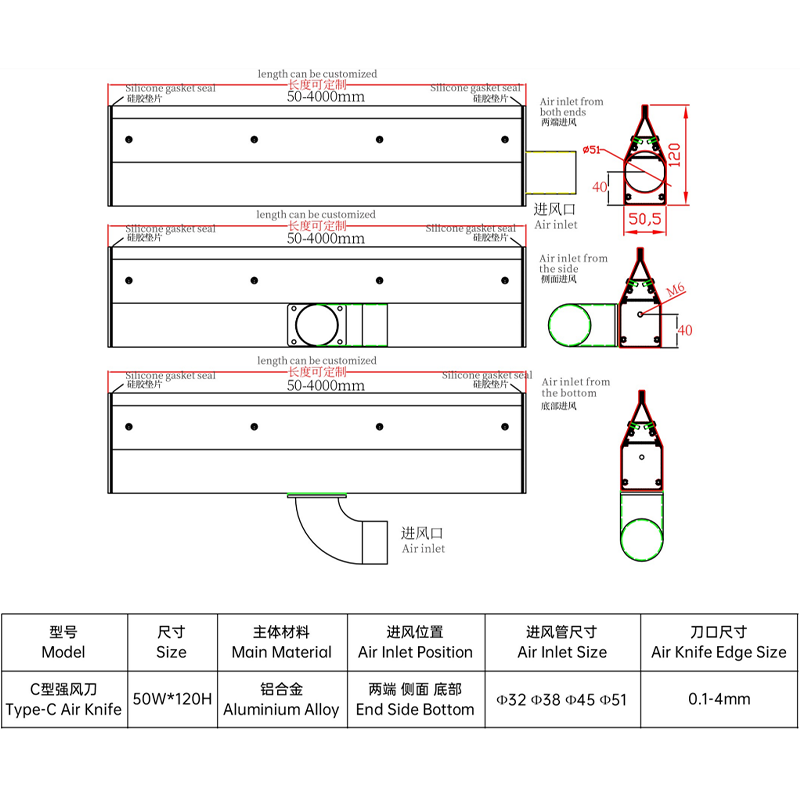

•  Die Luftzufuhr kann von beiden Seiten, von der Seite oder von unten erfolgen. Die Zeichnungen der seitlichen und unteren Lufteinlässe zeigen die Befestigungspunkte für das M8-Gewinde zur sicheren Montage.

•  Die Einlassgrößen Φ32 / Φ38 / Φ45 / Φ51 ermöglichen die Anpassung der Luftzufuhr an verschiedene Rohrsysteme. Bei kundenspezifischen Längen von 50 bis 4000 mm trägt das tiefere Plenum zur Luftverteilung vor dem Austritt bei.

•  Der interne Luftweg leitet die Luft aus dem Plenum in den Auslassschlitz und beschleunigt sie zu einem flachen, laminaren Luftstrom für berührungsloses Trocknen, Reinigen und Abblasen.

•  Die Größe der Auslasskante ist von 0,1 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.

•  An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.

Anwendungsszenarien

Das verstellbare Luftmesser vom Typ C eignet sich für Produktionslinien, die einen 50 mm breiten Körper mit tieferem Druckspeicher, flexibler Einlassführung und einem breiten, verstellbaren Auslassspalt benötigen.

•  PCB-Reinigungsanlagen — Der einstellbare Spalt von 0,1 – 4,0 mm hilft, den Luftstrom zur Entfernung von Feuchtigkeit, Staub und Rückständen zu steuern.

•  Oberflächentrocknung – Flaschen, bearbeitete Teile, Formteile und allgemeine Komponenten nach dem Waschen, Spülen oder Abkühlen.

•  Flachbildschirm- und Glasbearbeitung – Ein stabiler Luftstrom hilft, Wasserflecken und feine Partikel vor Inspektion, Beschichtung oder Verpackung zu entfernen. •  Blech- und Bandbearbeitung – Ein tieferer Luftkanal ermöglicht ein gleichmäßigeres Abblasen von Kühlmittel, Spänen und Oberflächenwasser.

•  Großformatige Produktionslinien – die Anpassung der Werkslänge von 50 – 4000 mm ermöglicht es, das Luftmesser an unterschiedliche Förderband- und Produktbreiten anzupassen.

•  Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.

Technische Parameter

Spezifikationstabelle:

Fertigungskapazitäten · Anpassung · Service

•  QXY bearbeitet den 50B × 120H mm großen Luftmesserkörper aus Aluminiumlegierung, die Einlassöffnungen, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für eine kontrollierte Maßgenauigkeit.

•  Kundenspezifische Klingenlängen von 50 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.

•  Zu den Konfigurationsoptionen gehören Einlassposition, Einlassrohrdurchmesser, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrleitungsverlauf gewählt werden. •  OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Maschinenfotos oder schriftliche Anwendungsbeschreibungen zur technischen Bestätigung bereitstellen.

•  Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.

•  Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.

Wettbewerbsvorteil

Über uns & Kundenspezifische Anfragen

Shenzhen Qixingyuan Machinery Equipment Co., Ltd.

Wir sind ein professioneller Hersteller von industriellen Luftmessern, darunter  Luftmesser aus Aluminiumlegierung ,  Edelstahl und  PVC . Unser Produktsortiment umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Dank CNC-Präzisionsbearbeitung, laufender Qualitätskontrollen und Endprüfung vor dem Versand liefern wir Luftmesser, die den Anforderungen realer Produktionslinien gerecht werden.

Wir unterstützen OEM- und ODM-Projekte für Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Kunden können uns Zeichnungen, Muster, Anwendungsbeschreibungen oder Fotos der Anlagen zusenden. Unser Ingenieurteam prüft den Luftbedarf, den Bauraum und die Rohrleitungsführung und entwickelt anschließend eine Lösung, die sich nahtlos integrieren lässt und die geforderten Funktionen erfüllt.

Fordern Sie ein individuelles Angebot an

Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.

Senden Sie uns Ihre Zeichnungen oder Anwendungsdetails – unser Ingenieurteam wird die passende Lösung für Sie entwickeln.
