Kleinster Querschnitt im Sortiment der Luftmesser aus Aluminiumlegierung: 30 mm (B) × 60 mm (H) – entwickelt für Installationen, bei denen kein Luftmesser in Standardgröße physisch passt.
Ultrakleine Einlassöffnungen: Φ20 / Φ22 / Φ25 — passen zu kompakten Instrumentenluftleitungen und Miniatur-Gebläseausgängen, wodurch die Notwendigkeit von Zuleitungen mit großem Durchmesser entfällt
Vollständig einstellbarer Randspalt von 0,1 – 4,0 mm – trotz seiner kompakten Bauweise bietet er den gleichen großen Einstellbereich wie größere Modelle, von der präzisen Feinnebelabscheidung bis zur Luftschleierabscheidung.
Drei Einlasspositionen: Ende (beidseitig), Seite (M6-Gewinde), Unterseite – volle Flexibilität bei der Anordnung in einem ultrakompakten 30 mm breiten Gehäuse
Werkseitig anpassbare Länge von 50 bis 3000 mm mit Hochtemperatur-Silikondichtungen (≤250 °C) – jede Einheit wird im eigenen Haus gemäß Spezifikation gefertigt, kalibriert und geprüft.
Wichtigste Verkaufsargumente des Produkts
• Kleinster Querschnitt im Sortiment der Luftmesser aus Aluminiumlegierung: 30 mm (B) × 60 mm (H) – entwickelt für Installationen, bei denen kein Luftmesser in Standardgröße physisch passt
• Ultrakleine Einlassöffnungen: Φ20 / Φ22 / Φ25 — passen zu kompakten Instrumentenluftleitungen und Miniatur-Gebläseausgängen, wodurch die Notwendigkeit von Zuleitungen mit großem Durchmesser entfällt
• Vollständig einstellbarer Randspalt von 0,1 – 4,0 mm – trotz seiner kompakten Bauweise bietet er denselben großen Einstellbereich wie größere Modelle, von der präzisen Feinnebelabscheidung bis zur Luftschleierabscheidung.
• Drei Einlasspositionen: Ende (beidseitig), Seite (M6-Gewinde), Unterseite – volle Flexibilität bei der Anordnung in einem ultrakompakten 30 mm breiten Gehäuse
• Werkseitig anpassbare Länge von 50 bis 3000 mm mit Hochtemperatur-Silikondichtungen (≤250 °C) – jede Einheit wird im eigenen Haus gemäß Spezifikation gefertigt, kalibriert und geprüft.
Produktstruktur und Funktionsprinzip

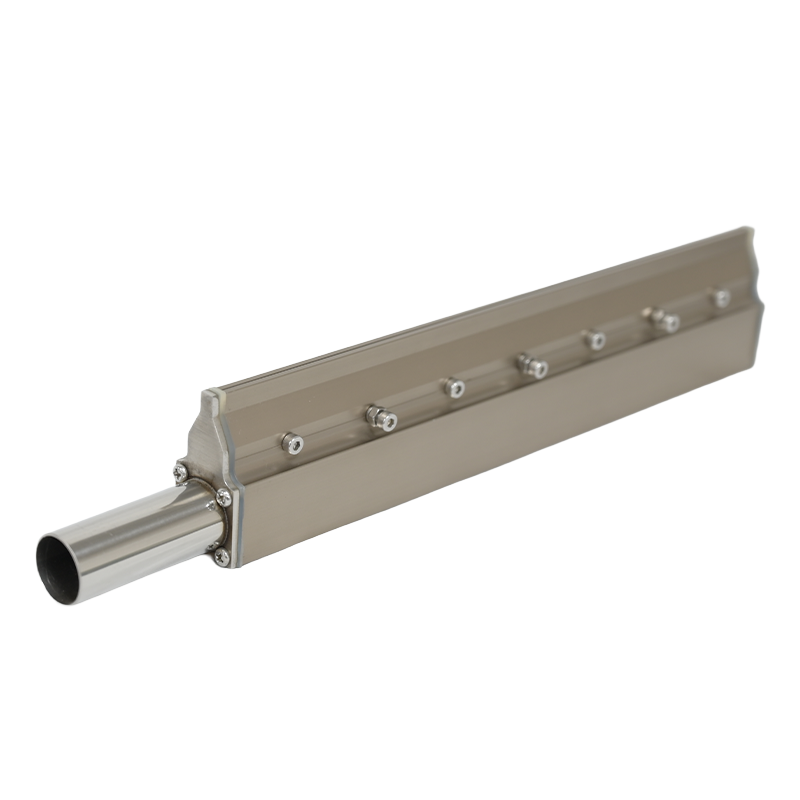

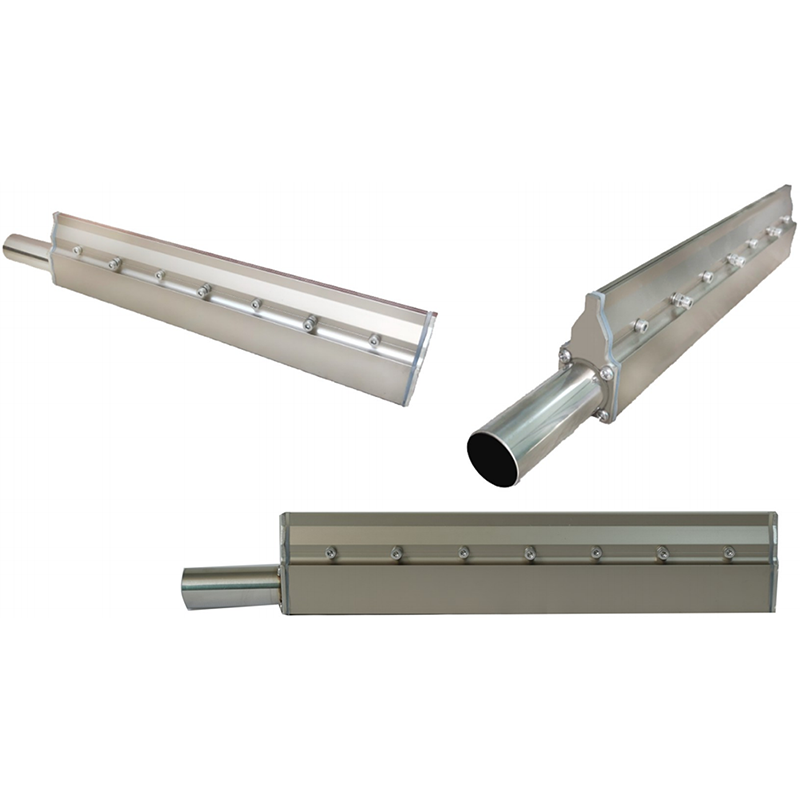

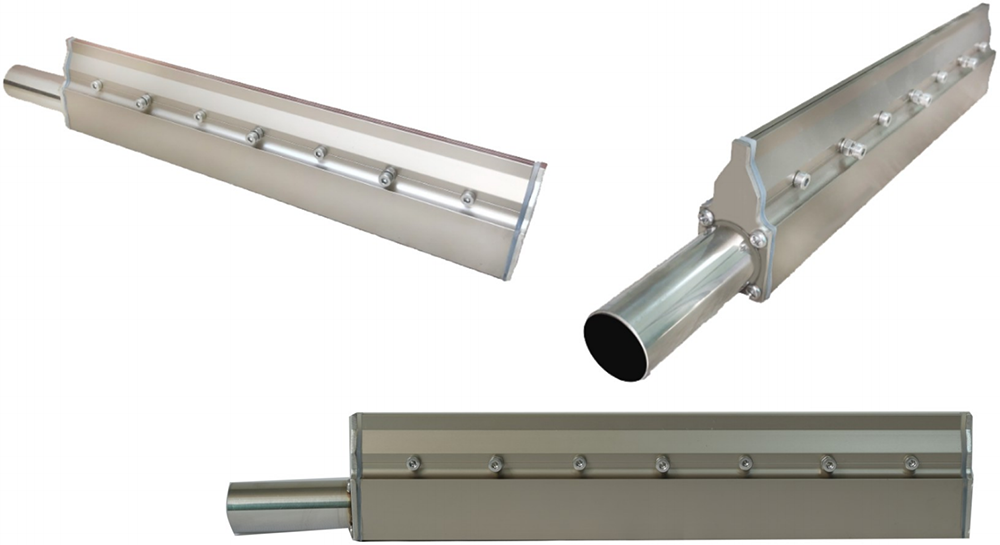

• Ultrakompaktes 30 mm (B) × 60 mm (H) Aluminium-Strangpressprofil – das kleinste Gehäuse der Produktreihe, präzisionsgefertigt, um trotz des reduzierten Querschnitts eine genaue Innengeometrie zu gewährleisten
• Miniatur-Einlassöffnungen (Φ20 / Φ22 / Φ25, seitliches M6-Gewinde) nehmen Instrumentenluftleitungen mit kleinem Durchmesser und kompakte Gebläseanschlüsse auf – es sind keine Zuleitungen mit großem Durchmesser erforderlich
• Das optimierte interne Plenum gewährleistet eine gleichmäßige statische Druckverteilung vom Einlass mit kleinem Durchmesser über die gesamte Schaufellänge bis zu 3000 mm.
• Ein sich verjüngender Mikrokanal beschleunigt die Druckluft aus dem Plenum zu einem kohärenten, laminaren Luftstrom mit hoher Geschwindigkeit am präzisen Auslassschlitz.
• Der Auslassspalt ist über Randschrauben von 0,1 mm bis 4,0 mm einstellbar – der volle Einstellbereich größerer Modelle, integriert in ein 30 mm breites Gehäuse.
• Hochtemperatur-Silikondichtungen (≤250 °C) gewährleisten luftdichte Abschlüsse an beiden Enden und sorgen so für eine gleichmäßige Austrittsgeschwindigkeit über die gesamte Schaufellänge.
Anwendungsszenarien
Der Miniaturquerschnitt von 30×60 mm des AF eröffnet Anwendungsmöglichkeiten für Luftmesser in Bereichen, in denen kein Standardmodell installiert werden kann:
• Leiterplattenreinigungsanlagen – das ultraschlanke Gehäuse passt zwischen Leiterplattenkomponenten und Förderbandführungen, wo Standard-Luftmesser nicht positioniert werden können.
• Oberflächentrocknung von Kleinteilen und Präzisionskomponenten – 30 mm Breite für schmale Trocknungszonen an Steckverbindern, kleinen Gehäusen, medizinischen Geräten und Miniaturbaugruppen
• Staubentfernung auf schmalen oder vertieften Oberflächen – Ein minimaler Spalt von 0,1 mm ermöglicht einen kontrollierten Luftstrom in Rillen, Schlitze und Vertiefungen, die für größere Messer unzugänglich sind.
• Kompakte Maschinenrahmenintegration – Das 30 mm breite und 60 mm hohe Gehäuse passt in Spaltmaße von unter 50 mm in bestehende Maschinengehäuse, Förderbandrahmen und Werkzeugvorrichtungen.
• Fertigung optischer Komponenten und Sensoren – Miniatur-Luftstrom zur Partikelentfernung auf Linsen, Wafern und Präzisionssensoroberflächen ohne Risiko mechanischen Kontakts
• Beheizte Prozessanlagen – Silikondichtungen mit einer Nenntemperatur von ≤250 °C ermöglichen die Integration in kompakte Trockenöfen, Wärmebehandlungstunnel und thermische Prozesslinien.

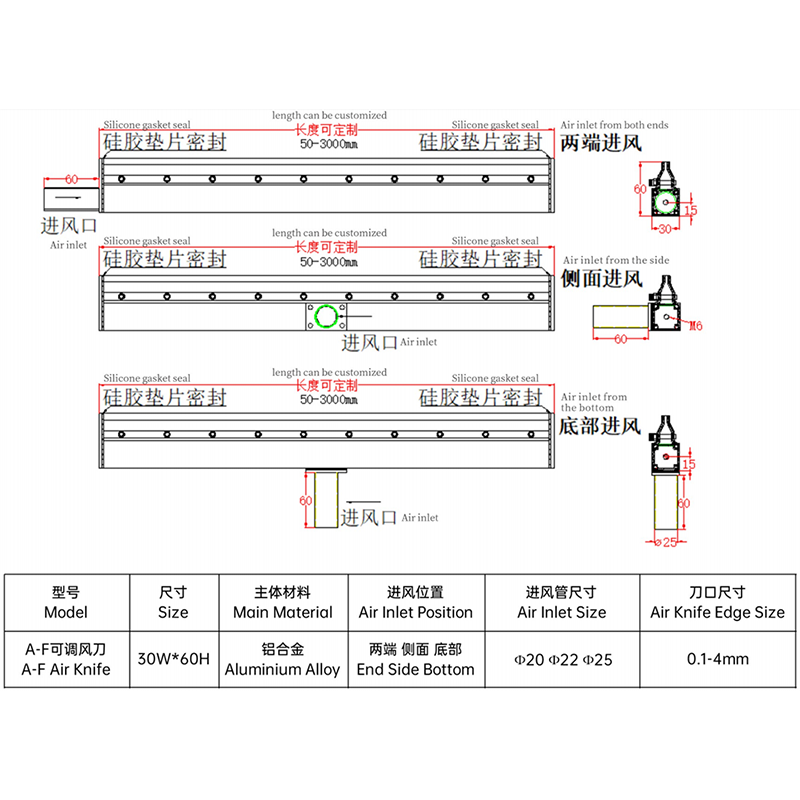

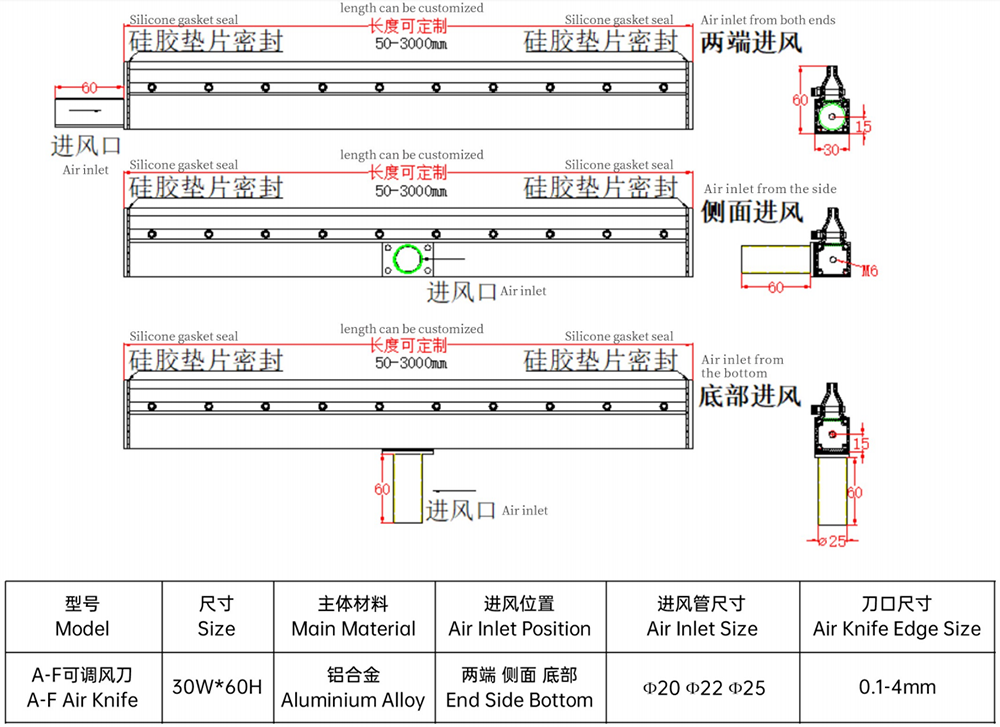

Technische Parameter
Parameter | Spezifikation |
Modell | AF-Luftmesser (einstellbares AF-Luftmesser) |
Querschnittsgröße | 30 mm (B) × 60 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M6), Unterseite |
Lufteinlassgröße | Φ20 / Φ22 / Φ25 |
Einlassgewinde (Seite) | M6 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 3000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• Vollständige CNC-Präzisionsbearbeitung des 30×60 mm großen Aluminiumlegierungsprofils im eigenen Haus – einschließlich des miniaturisierten internen Plenums, der Mikro-Einlassöffnungen (Φ20/22/25, M6-Gewinde) und des Auslassschlitzes, alles vor Ort gefertigt und geprüft
• Kundenspezifische Längen von 50 mm bis 3000 mm werden auf Bestellung im Miniaturgehäuse 30×60 mm gefertigt – mit vollständiger Maßprüfung und Druckprüfung vor dem Versand
• Einlassposition (Ende/Seite M6/unten), Rohrdurchmesser (Φ20 / Φ22 / Φ25), Luftspalteinstellung (0,1–4,0 mm) und Oberflächenbeschaffenheit sind gemäß Kundenspezifikation konfigurierbar.
• Unterstützung von OEM- und ODM-Fertigung – wir akzeptieren technische Zeichnungen, physische Referenzmuster oder detaillierte Anwendungsbeschreibungen.
• Hochtemperatur-Silikondichtungen (≤250 °C) sind standardmäßig in jedem Gerät verbaut – keine zusätzlichen Kosten oder Lieferzeiten für Anwendungen in beheizten Prozessen
• Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts auf die vorgegebene Toleranz, Überprüfung des M6-Einlassgewindes und vollständige Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY AF Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Körperquerschnitt | 30 mm (B) × 60 mm (H) – kleinstes Modell der Produktreihe | 50 mm+ breit typischerweise |
Einlassrohrgröße | Φ20 / Φ22 / Φ25 — ultrakleine Bohrung | Φ32+ Standardbohrung |
Einlasspositionen | Ende (Doppelgewinde) / Seite (M6) / Unterseite | Ende nur |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Mindestinstallationsraum | 30 mm breit – passt in Spalten unter 50 mm | Passt nicht |
Anpassung | Länge, Spalt, Einlass, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessersystemen mit einem umfassenden Produktsortiment – von Luftmessern aus Aluminiumlegierung, Edelstahl und PVC bis hin zu Gebläsen, Montagezubehör und komplettem Systemzubehör. Von unseren größten Großformatmodellen bis hin zur Miniatur-AF-Serie wird jedes Produkt in eigener Fertigung mit präziser CNC-Bearbeitung unter strengen Qualitätskontrollen hergestellt. Jede Einheit durchläuft vor dem Versand eine vollständige Maßprüfung, Druckprüfung und Kantenspaltkalibrierung, um eine gleichbleibende Leistung vom ersten Einsatz an zu gewährleisten.
Wir unterstützen OEM- und ODM-Kunden in den Bereichen Elektronik, Medizintechnik, Automobilindustrie, Lebensmittelverarbeitung, Pharmazie und allgemeine Fertigung. Ob es sich um ein einzelnes Miniaturmesser für eine Präzisionsreinigungsvorrichtung oder ein komplettes Trocknungssystem für eine Produktionslinie handelt – unser Ingenieurteam entwickelt und liefert anhand Ihrer Zeichnungen, Muster oder Anwendungsspezifikationen die passende Lösung.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
