Größter einstellbarer Randspaltbereich im Sortiment: 0,1 – 4,0 mm – deckt von ultrafeiner Präzisionstrocknung bis hin zu industriellen Luftschleiern mit hohem Volumen in einem einzigen Gerät ab.
Einlass nur von unten (M6-Gewinde, Φ45 / Φ51 / Φ60) – hält die Rohrleitungen unterhalb des Messerkörpers und ermöglicht so saubere, ungehinderte Überkopf- oder Unterputzmontagen.
Größte anpassbare Länge im Aluminiumlegierungsbereich: 50 – 4000 mm – geeignet von kompakten Spotleuchten bis hin zu großformatigen Produktionslinien
Kompakter, flacher Querschnitt (60 mm B × 90 mm H) – geringer Platzbedarf in der Höhe, einfache Integration in beengte Maschinenrahmen
Hochtemperatur-Silikondichtungen (≤250 °C) und umfassende OEM/ODM-Unterstützung – direkt vom Hersteller, jede Einheit wird vor dem Versand gemäß Spezifikation kalibriert.
Wichtigste Verkaufsargumente des Produkts
Größter einstellbarer Randspaltbereich im Sortiment: 0,1 – 4,0 mm – deckt von ultrafeiner Präzisionstrocknung bis hin zu industriellen Luftschleiern mit hohem Volumen in einem einzigen Gerät ab.
Einlass nur von unten (M6-Gewinde, Φ45 / Φ51 / Φ60) – hält die Rohrleitungen unterhalb des Messerkörpers und ermöglicht so saubere, ungehinderte Überkopf- oder Unterputzmontagen.
Größte anpassbare Länge im Aluminiumlegierungsbereich: 50 – 4000 mm – geeignet von kompakten Spotleuchten bis hin zu großformatigen Produktionslinien
Kompakter, flacher Querschnitt (60 mm B × 90 mm H) – geringer Platzbedarf in der Höhe, einfache Integration in beengte Maschinenrahmen
Hochtemperatur-Silikondichtungen (≤250 °C) und umfassende OEM/ODM-Unterstützung – direkt vom Hersteller, jede Einheit wird vor dem Versand gemäß Spezifikation kalibriert.

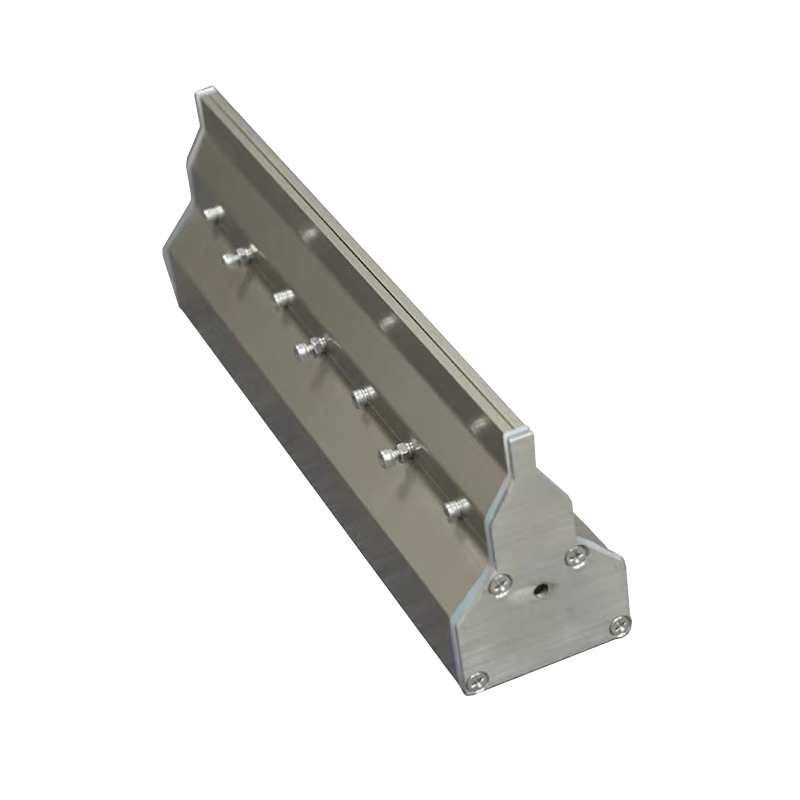

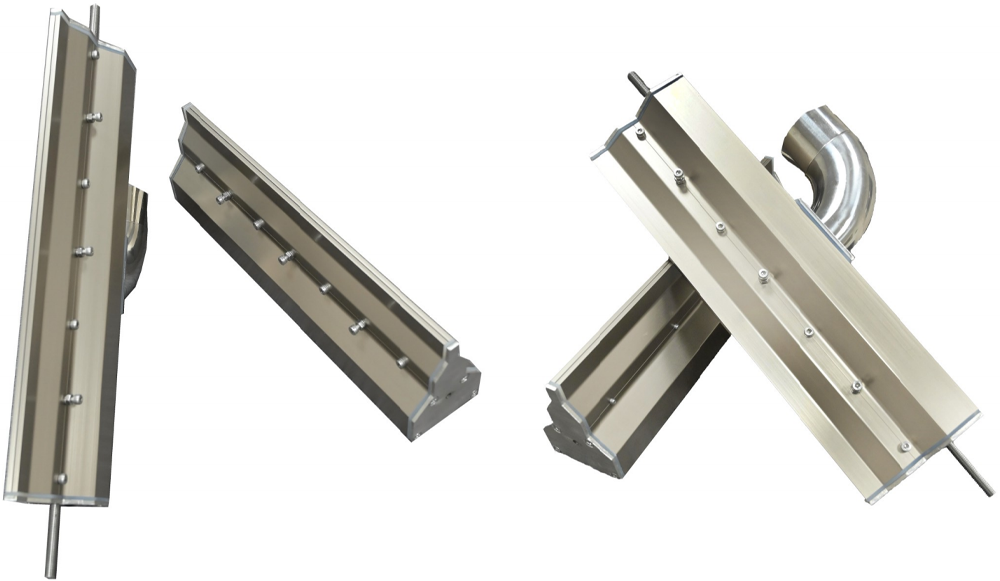

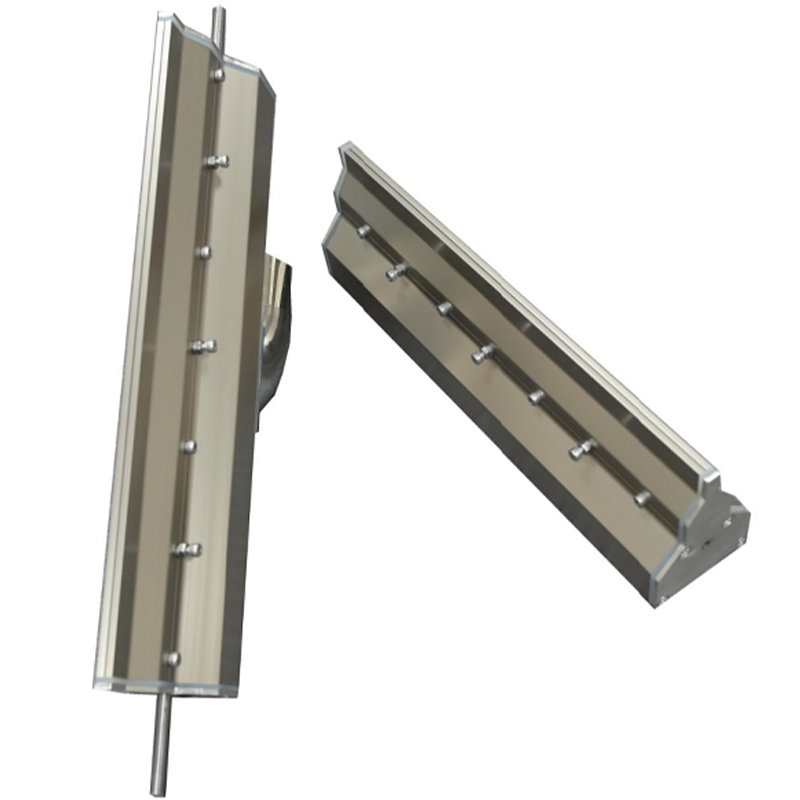

Produktstruktur und Funktionsprinzip
Flaches Gehäuse aus stranggepresster Aluminiumlegierung (60 mm B × 90 mm H) – die kompakte Höhe reduziert den Platzbedarf in der Höhe, ohne das interne Luftvolumen zu beeinträchtigen.
Der untere Lufteinlass (M6-Gewinde) ermöglicht eine saubere, nach unten gerichtete Verlegung der Luftzufuhrleitungen und vermeidet so seitliche oder endseitige Vorsprünge, die die Integration in den Maschinenrahmen erschweren würden.
Ein interner Plenum gleicht den Druckluftdruck vom unteren Einlass über die gesamte Schaufellänge aus, bevor der Luftstrom zum Auslassschlitz geleitet wird.
Der sich verjüngende Beschleunigungskanal wandelt den ausgeglichenen Plenumdruck in einen gleichmäßigen, laminaren Luftstrom mit hoher Geschwindigkeit an der verstellbaren Schneidkante um.
Der Auslassschlitz ist mittels Präzisions-Randschrauben von 0,1 mm bis 4,0 mm einstellbar – der größte Einstellbereich der Serie; für Spaltänderungen ist keine Demontage erforderlich.
Hochtemperatur-Silikondichtungen (≤250°C) gewährleisten luftdichte Klingenanschlüsse über einen weiten Betriebstemperaturbereich.
Anwendungsszenarien
Die untenliegende Einlasskonfiguration und der große Spaltbereich des AD Air Knife machen es zur bevorzugten Wahl für Installationen, die eine saubere Rohrleitungsführung und eine vielseitige Luftstromsteuerung erfordern:
PCB-Reinigungsanlagen – die Installation mit Bodenzuführung passt perfekt unter Förderbandrahmen; der einstellbare Spalt ermöglicht sowohl die Flussmittelentfernung als auch die Trocknung der Leiterplatten.
Oberflächentrocknung – Flaschen, Behälter & Teile – Der große Spaltbereich ermöglicht unterschiedliche Durchsatzgeschwindigkeiten und Substratgeometrien an derselben Trocknungsstation.
Staubentfernung – Ein minimaler Spalt von 0,1 mm ermöglicht die präzise Partikelabscheidung auf Flachbildschirmen, optischem Glas und empfindlichen elektronischen Baugruppen.
Überkopf- und Unterputzmontage – der untere Einlass führt die Rohrleitungen von der Arbeitsfläche weg, ideal für Deckenmontage oder Einbau in Maschinenrahmen.
Großformat-Trocknungsanlagen – bis zu 4000 mm kundenspezifische Länge, geeignet für Produktionslinien für Glas, Textilien, Metallbleche und Folien ohne Messer-zu-Messer-Verbindungen
Beheizte Prozessanlagen – Hochtemperatur-Silikondichtungen (≤250 °C) ermöglichen die Integration in Trockner, Wärmetunnel und Förderanlagen zur Wärmebehandlung.

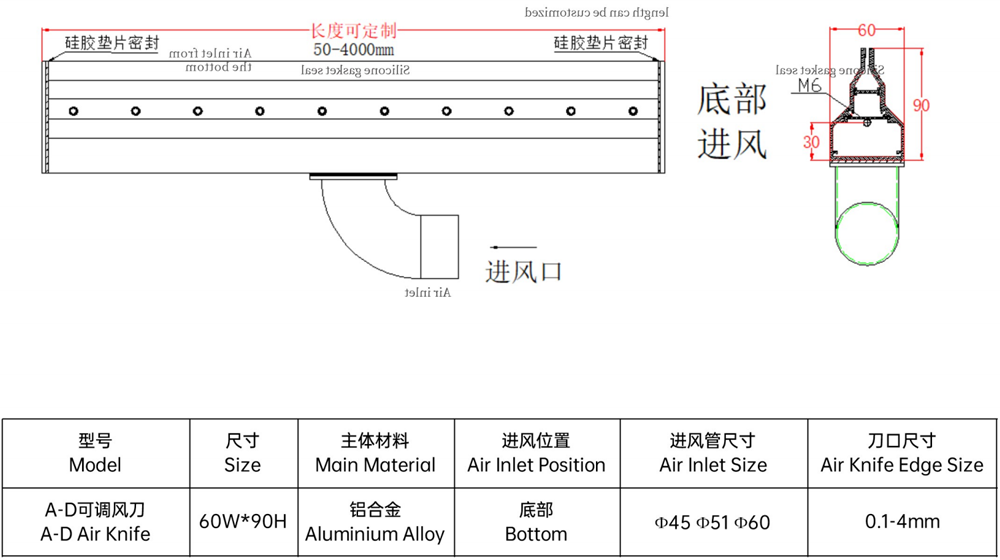

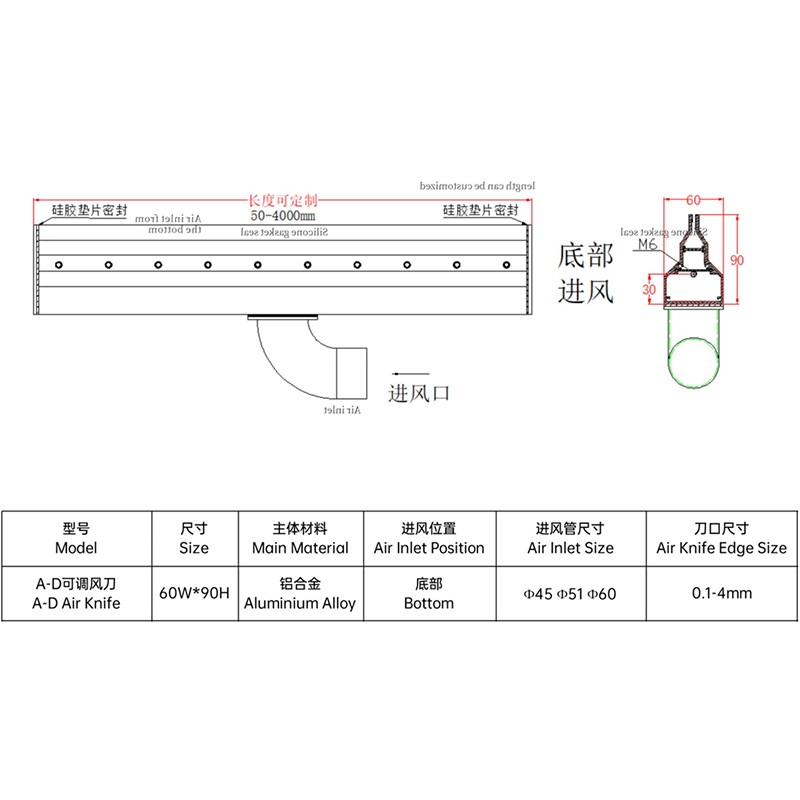

Technische Parameter
Parameter | Spezifikation |
Modell | AD-Luftmesser (einstellbares AD-Luftmesser) |
Querschnittsgröße | 60 mm (B) × 90 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Nur unten |
Lufteinlassgröße | Φ45 / Φ51 / Φ60 |
Einlassgewinde | M6 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
Die gesamte CNC-Bearbeitung der Aluminiumlegierungsprofile erfolgt im eigenen Haus – Schaufelkörper, Innenkammer, unterer Einlassanschluss und Auslassschlitz werden vor Ort gefertigt und geprüft.
Sonderlängen von 50 mm bis 4000 mm – die größte Auswahl an Aluminiumlegierungen in unserem Sortiment – mit vollständiger Maß- und Druckprüfung vor dem Versand
Bodenanschlussgewinde (M6), Rohrdurchmesser (Φ45 / Φ51 / Φ60), Luftspaltbereich (0,1–4,0 mm) und Oberflächenbeschaffenheit sind kundenspezifisch konfigurierbar.
OEM- und ODM-Fertigung werden unterstützt – wir akzeptieren technische Zeichnungen, Referenzmuster oder anwendungsbezogene Anforderungsbeschreibungen.
Hochtemperatur-Silikondichtungen (≤250 °C) sind serienmäßig verbaut – keine zusätzlichen Kosten oder Lieferzeiten für Anwendungen in beheizten Prozessen
Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts auf die vorgegebene Toleranz, Gewindeprüfung des Einlassanschlusses und Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY AD Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Einlassposition | Nur unten – sauberes Layout von oben | Nur am Ende, seitlicher Vorsprung |
Mindest-Randabstand | 0,1 mm – ultrapräzise | 0,5 mm oder fest |
Maximaler Randabstand | 4,0 mm – Hochvolumen-Luftschleier | Begrenzter oberer Bereich |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Längenbereich | 50–4000 mm kundenspezifisch | Nur Standardgrößen |
Anpassung | Länge, Spalt, Einlassgröße, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessersystemen und bieten ein umfassendes Produktsortiment an, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Montagezubehör und komplettes Systemzubehör umfasst. Unsere Produktionsstätte ist mit präzisen CNC-Bearbeitungsanlagen und strengen Qualitätskontrollen ausgestattet. So stellen wir sicher, dass jedes Luftmesser – von der Geometrie des Luftverteilers bis zur Kalibrierung des Auslassschlitzes – vor dem Versand exakt nach Spezifikation gefertigt und geprüft wird.
Mit unserer langjährigen Erfahrung in der OEM- und ODM-Fertigung betreuen wir Kunden aus der Elektronik-, Automobil-, Lebensmittel- und Getränke-, Pharma- und allgemeinen Fertigungsindustrie weltweit. Von einzelnen Ersatzgeräten bis hin zu komplett entwickelten Mehrmesser-Trocknungsanlagen – unser Team arbeitet direkt anhand Ihrer Anforderungen (Zeichnung, Muster oder Anwendungsbeschreibung) und liefert eine Lösung, die sich nahtlos in Ihre Anlagen integriert.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
Wichtigste Verkaufsargumente des Produkts
Größter einstellbarer Randspaltbereich im Sortiment: 0,1 – 4,0 mm – deckt von ultrafeiner Präzisionstrocknung bis hin zu industriellen Luftschleiern mit hohem Volumen in einem einzigen Gerät ab.
Einlass nur von unten (M6-Gewinde, Φ45 / Φ51 / Φ60) – hält die Rohrleitungen unterhalb des Messerkörpers und ermöglicht so saubere, ungehinderte Überkopf- oder Unterputzmontagen.
Größte anpassbare Länge im Aluminiumlegierungsbereich: 50 – 4000 mm – geeignet von kompakten Spotleuchten bis hin zu großformatigen Produktionslinien
Kompakter, flacher Querschnitt (60 mm B × 90 mm H) – geringer Platzbedarf in der Höhe, einfache Integration in beengte Maschinenrahmen
Hochtemperatur-Silikondichtungen (≤250 °C) und umfassende OEM/ODM-Unterstützung – direkt vom Hersteller, jede Einheit wird vor dem Versand gemäß Spezifikation kalibriert.
Produktstruktur und Funktionsprinzip
Flaches Gehäuse aus stranggepresster Aluminiumlegierung (60 mm B × 90 mm H) – die kompakte Höhe reduziert den Platzbedarf in der Höhe, ohne das interne Luftvolumen zu beeinträchtigen.
Der untere Lufteinlass (M6-Gewinde) ermöglicht eine saubere, nach unten gerichtete Verlegung der Luftzufuhrleitungen und vermeidet so seitliche oder endseitige Vorsprünge, die die Integration in den Maschinenrahmen erschweren würden.
Ein interner Plenum gleicht den Druckluftdruck vom unteren Einlass über die gesamte Schaufellänge aus, bevor der Luftstrom zum Auslassschlitz geleitet wird.
Der sich verjüngende Beschleunigungskanal wandelt den ausgeglichenen Plenumdruck in einen gleichmäßigen, laminaren Luftstrom mit hoher Geschwindigkeit an der verstellbaren Schneidkante um.
Der Auslassschlitz ist mittels Präzisions-Randschrauben von 0,1 mm bis 4,0 mm einstellbar – der größte Einstellbereich der Serie; für Spaltänderungen ist keine Demontage erforderlich.
Hochtemperatur-Silikondichtungen (≤250°C) gewährleisten luftdichte Klingenanschlüsse über einen weiten Betriebstemperaturbereich.
Anwendungsszenarien
Die untenliegende Einlasskonfiguration und der große Spaltbereich des AD Air Knife machen es zur bevorzugten Wahl für Installationen, die eine saubere Rohrleitungsführung und eine vielseitige Luftstromsteuerung erfordern:
PCB-Reinigungsanlagen – die Installation mit Bodenzuführung passt perfekt unter Förderbandrahmen; der einstellbare Spalt ermöglicht sowohl die Flussmittelentfernung als auch die Trocknung der Leiterplatten.
Oberflächentrocknung – Flaschen, Behälter & Teile – Der große Spaltbereich ermöglicht unterschiedliche Durchsatzgeschwindigkeiten und Substratgeometrien an derselben Trocknungsstation.
Staubentfernung – Ein minimaler Spalt von 0,1 mm ermöglicht die präzise Partikelabscheidung auf Flachbildschirmen, optischem Glas und empfindlichen elektronischen Baugruppen.
Überkopf- und Unterputzmontage – der untere Einlass führt die Rohrleitungen von der Arbeitsfläche weg, ideal für Deckenmontage oder Einbau in Maschinenrahmen.
Großformat-Trocknungsanlagen – bis zu 4000 mm kundenspezifische Länge, geeignet für Produktionslinien für Glas, Textilien, Metallbleche und Folien ohne Messer-zu-Messer-Verbindungen
Beheizte Prozessanlagen – Hochtemperatur-Silikondichtungen (≤250 °C) ermöglichen die Integration in Trockner, Wärmetunnel und Förderanlagen zur Wärmebehandlung.
Technische Parameter
Parameter | Spezifikation |
Modell | AD-Luftmesser (einstellbares AD-Luftmesser) |
Querschnittsgröße | 60 mm (B) × 90 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Nur unten |
Lufteinlassgröße | Φ45 / Φ51 / Φ60 |
Einlassgewinde | M6 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
Die gesamte CNC-Bearbeitung der Aluminiumlegierungsprofile erfolgt im eigenen Haus – Schaufelkörper, Innenkammer, unterer Einlassanschluss und Auslassschlitz werden vor Ort gefertigt und geprüft.
Sonderlängen von 50 mm bis 4000 mm – die größte Auswahl an Aluminiumlegierungen in unserem Sortiment – mit vollständiger Maß- und Druckprüfung vor dem Versand
Bodenanschlussgewinde (M6), Rohrdurchmesser (Φ45 / Φ51 / Φ60), Luftspaltbereich (0,1–4,0 mm) und Oberflächenbeschaffenheit sind kundenspezifisch konfigurierbar.
OEM- und ODM-Fertigung werden unterstützt – wir akzeptieren technische Zeichnungen, Referenzmuster oder anwendungsbezogene Anforderungsbeschreibungen.
Hochtemperatur-Silikondichtungen (≤250 °C) sind serienmäßig verbaut – keine zusätzlichen Kosten oder Lieferzeiten für Anwendungen in beheizten Prozessen
Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts auf die vorgegebene Toleranz, Gewindeprüfung des Einlassanschlusses und Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY AD Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Einlassposition | Nur unten – sauberes Layout von oben | Nur am Ende, seitlicher Vorsprung |
Mindest-Randabstand | 0,1 mm – ultrapräzise | 0,5 mm oder fest |
Maximaler Randabstand | 4,0 mm – Hochvolumen-Luftschleier | Begrenzter oberer Bereich |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Längenbereich | 50–4000 mm kundenspezifisch | Nur Standardgrößen |
Anpassung | Länge, Spalt, Einlassgröße, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessersystemen und bieten ein umfassendes Produktsortiment an, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Montagezubehör und komplettes Systemzubehör umfasst. Unsere Produktionsstätte ist mit präzisen CNC-Bearbeitungsanlagen und strengen Qualitätskontrollen ausgestattet. So stellen wir sicher, dass jedes Luftmesser – von der Geometrie des Luftverteilers bis zur Kalibrierung des Auslassschlitzes – vor dem Versand exakt nach Spezifikation gefertigt und geprüft wird.
Mit unserer langjährigen Erfahrung in der OEM- und ODM-Fertigung betreuen wir Kunden aus der Elektronik-, Automobil-, Lebensmittel- und Getränke-, Pharma- und allgemeinen Fertigungsindustrie weltweit. Von einzelnen Ersatzgeräten bis hin zu komplett entwickelten Mehrmesser-Trocknungsanlagen – unser Team arbeitet direkt anhand Ihrer Anforderungen (Zeichnung, Muster oder Anwendungsbeschreibung) und liefert eine Lösung, die sich nahtlos in Ihre Anlagen integriert.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
