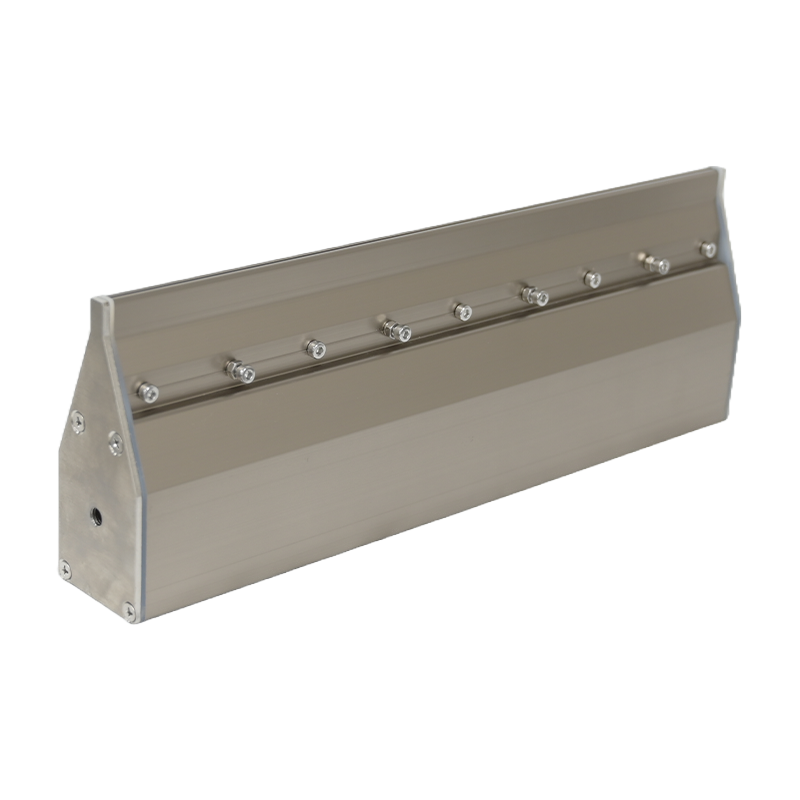

Tiefplenum-Gehäuse mit 50 mm Breite × 120 mm Höhe – das höchste Gehäuse in der 50 mm breiten Klasse, das ein deutlich größeres internes Luftvolumen für eine stabile, gleichmäßige Druckverteilung über lange Schaufellängen bietet.
Vollständig einstellbarer Randspalt von 0,1 – 4,0 mm – präzise Spaltsteuerung vor Ort von ultrafeiner 0,1-mm-Tropfenentfernung bis hin zu einem vollen 4,0-mm-Hochvolumen-Luftschleierausstoß, ohne Demontage

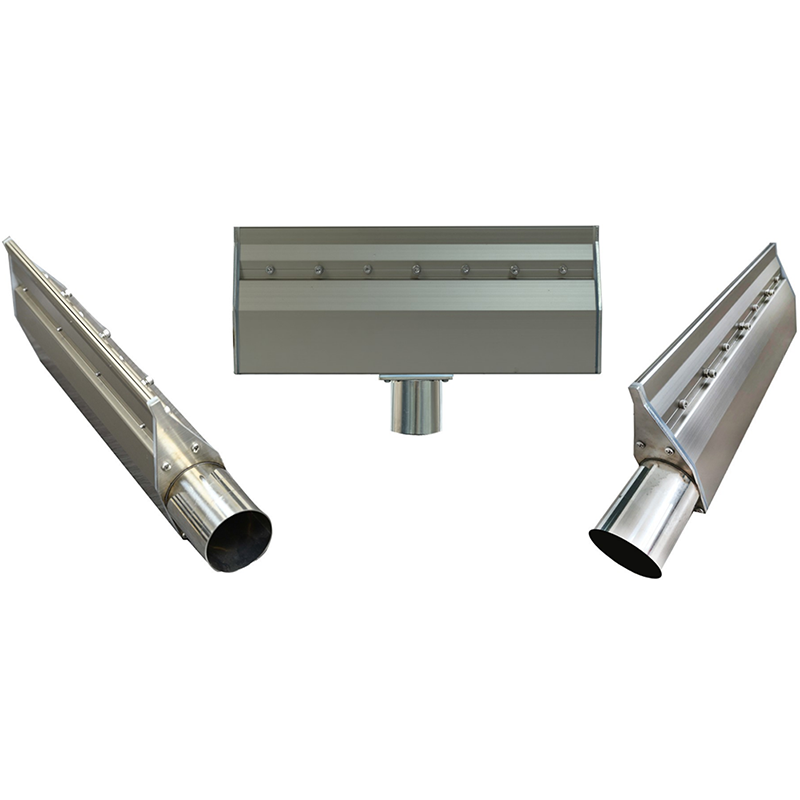

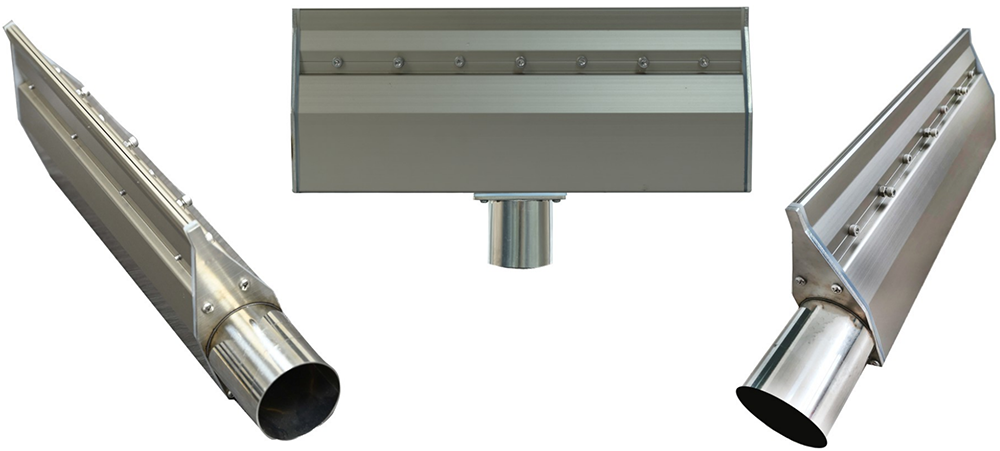

Drei Einlasspositionen: Ende (beidseitig), Seite (M8-Gewinde), Unterseite – volle Flexibilität bei der Installation für jede Maschinenanordnung, Rohrleitungsführung oder Montageausrichtung
Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 — direkter Anschluss an Standard-Druckluftleitungen über den gesamten Leistungsbereich von Industriegebläsen und -kompressoren
Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtungen (≤ 250 °C) – jede Einheit wird vor dem Versand im eigenen Haus gefertigt, kalibriert und geprüft.
Wichtigste Verkaufsargumente des Produkts
• Tiefplenum-Querschnitt 50 mm (B) × 120 mm (H) – das höchste Gehäuse in der 50 mm breiten Klasse, das ein deutlich größeres internes Luftvolumen für eine stabile, gleichmäßige Druckverteilung über lange Schaufellängen bietet
• Vollständig einstellbarer Randspalt von 0,1 – 4,0 mm – präzise Spaltsteuerung vor Ort von ultrafeiner 0,1-mm-Tropfenentfernung bis hin zu einem vollen 4,0-mm-Hochvolumen-Luftschleierausstoß, ohne Demontage
• Drei Einlasspositionen: Ende (beidseitig), Seite (M8-Gewinde), Unten – volle Flexibilität bei der Installation für jede Maschinenanordnung, Rohrleitungsführung oder Montageausrichtung
• Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 — direkter Anschluss an Standard-Druckluftleitungen über den gesamten Leistungsbereich von Industriegebläsen und -kompressoren
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtungen (≤ 250 °C) – jede Einheit wird vor dem Versand im eigenen Haus gefertigt, kalibriert und geprüft.
Produktstruktur und Funktionsprinzip
• 50 mm B × 120 mm H Aluminiumlegierungs-Extrusionsprofil – die zusätzliche Höhe von 120 mm (gegenüber 95–100 mm bei vergleichbaren 50 mm breiten Modellen) schafft einen tieferen internen Plenumraum, der mehr Luftvolumen speichert und so die Gleichmäßigkeit des statischen Drucks über lange Schaufelblattlängen direkt verbessert.
• Die Option mit zwei Einlässen an beiden Enden führt Druckluft gleichzeitig von beiden Seiten des Plenums zu – dadurch wird der Druckgradient eliminiert, der bei langen, einseitig beaufschlagten Messern zu einem Geschwindigkeitsabfall zum entfernten Ende hin führt.
• Seitliche M8- und Bodenanschlussoptionen ermöglichen die seitliche oder unterhalb verlaufende Rohrleitungsführung ohne Endüberstände – nützlich für beengte Überkopf- oder flächenbündige Maschinenrahmeninstallationen.
• Der sich verjüngende Beschleunigungskanal wandelt den ausgeglichenen Plenumdruck in einen kohärenten, laminaren Luftstrom mit hoher Geschwindigkeit am präzisen Auslassschlitz um.
• Der Auslassspalt ist über Randschrauben von 0,1 mm bis 4,0 mm einstellbar – derselbe große Verstellbereich wie bei den Modellen in Standardgröße; für Spaltänderungen ist keine Demontage erforderlich.
• Hochtemperatur-Silikondichtungen (≤250 °C) gewährleisten luftdichte Druckabdichtung an beiden Schaufelenden über einen weiten Betriebstemperaturbereich.
Anwendungsszenarien
Dank des tieferen Plenums und des größeren Einlassbereichs ist der AH die bevorzugte Wahl für längere Messerdurchführungen, höheren Luftdurchsatzbedarf und Installationen, bei denen eine gleichmäßige Druckverteilung über die gesamte Länge entscheidend ist:
• PCB-Reinigungsanlagen – Das tiefe Plenumgehäuse gewährleistet eine gleichmäßige Abblasgeschwindigkeit vom Einlass bis zum hinteren Ende des Messers, was für eine gleichmäßige Trocknung über die gesamte Leiterplattenbreite unerlässlich ist.
• Oberflächentrocknung – Blechmaterialien, Metallbänder und breite Substrate – gleichmäßiger Druck über lange Lamellenlängen gewährleistet gleichmäßige Trocknung über die gesamte Substratbreite
• Staubentfernung auf Paneelen, Glas und glatten Oberflächen – Ein minimaler Spalt von 0,1 mm mit gleichmäßiger Druckverteilung sorgt für eine kontinuierliche Partikelverdrängung ohne lokale Hotspots.
• Langstrecken-Förderbandtrocknungssysteme (bis zu 4000 mm) – die Tiefkammerbauweise eignet sich besonders für Messer mit einer Länge von über 1500 mm, bei denen der Druckabfall bei der Einzelzufuhr messbar wird.
• Industrielle Hochleistungslinien – ein größeres internes Luftvolumen unterstützt höhere volumetrische Luftdurchsatzraten und ermöglicht so schnellere Trocknungsgeschwindigkeiten auf Hochgeschwindigkeits-Förderanlagen.
• Beheizte Prozessanlagen – Silikondichtungen mit einer Nenntemperatur von ≤250 °C ermöglichen die Integration in Trockenöfen, Wärmetunnel und Förderanlagen zur Wärmebehandlung.

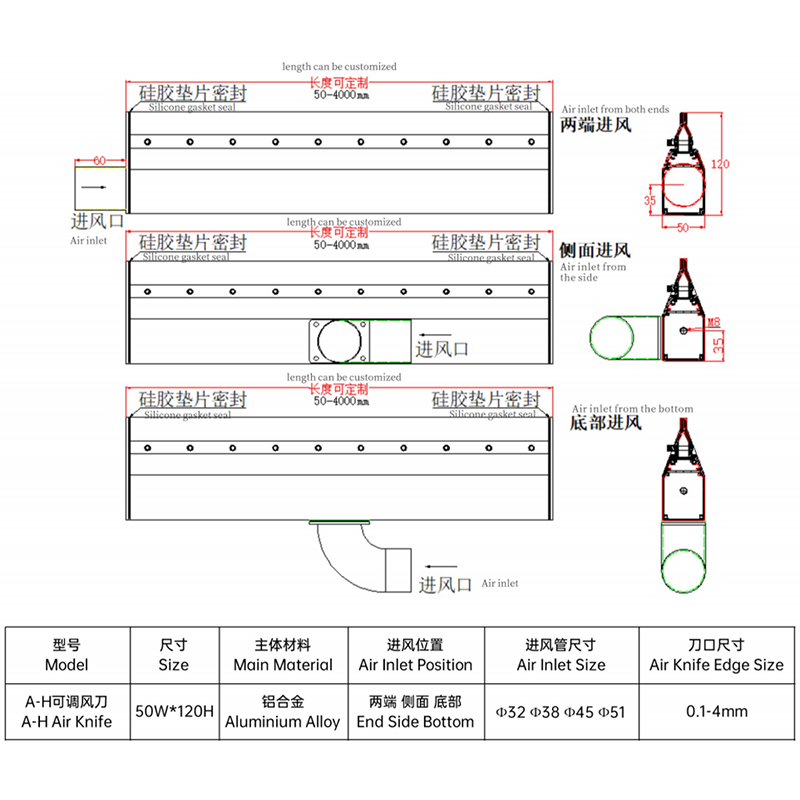

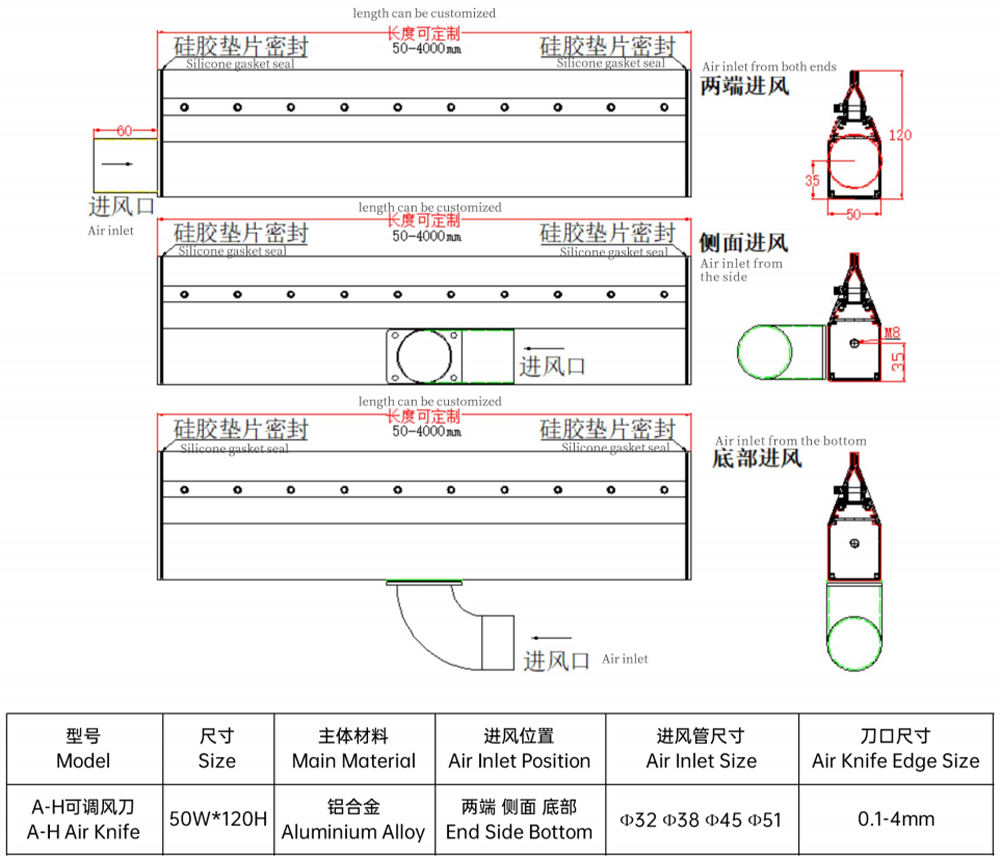

Technische Parameter
Parameter | Spezifikation |
Modell | AH-Luftmesser (AH Verstellbares Luftmesser ) |
Querschnittsgröße | 50 mm (B) × 120 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Unterseite |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassgewinde (Seite) | M8 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• Vollständige CNC-Bearbeitung des 50×120 mm großen Aluminiumlegierungsprofils im eigenen Haus – Schaufelkörper, tiefes internes Plenum, alle drei Einlasskonfigurationen (Ende / Seite M8 / unten) und Auslassschlitz werden vor Ort gefertigt und geprüft
• Kundenspezifische Längen von 50 mm bis 4000 mm, gefertigt nach Bestellung im 120 mm tiefen Plenum-Gehäuse – mit vollständiger Maßprüfung, Druckdichtheitsprüfung und Randspaltkalibrierung vor dem Versand
• Einlassposition (Ende/Seite M8/unten), Rohrdurchmesser (Φ32 / Φ38 / Φ45 / Φ51), Luftspalteinstellung (0,1–4,0 mm) und Oberflächenbeschaffenheit sind gemäß Kundenspezifikation konfigurierbar.
• OEM- und ODM-Fertigung werden umfassend unterstützt – wir akzeptieren technische Zeichnungen, physische Referenzmuster oder detaillierte schriftliche Anwendungsanforderungen.
• Hochtemperatur-Silikondichtungen (≤250°C) sind standardmäßig in jeder Einheit verbaut – keine zusätzlichen Kosten oder Lieferzeiten für Varianten mit beheizten Prozessen
• Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts auf die vorgegebene Toleranz, Prüfung des M8-Seiteneinlassgewindes und vollständige Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY AH Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Gehäusehöhe (50 mm breit) | 120 mm – tiefster Plenumraum in der 50 mm breiten Klasse | 95–100 mm typisch |
Druckstabilität | Größeres Plenum = flachere Strömungsgeschwindigkeit bei längeren Strecken | Druckabfall zum anderen Ende hin |
Einlasspositionen | Ende (Doppelgewinde) / Seite (M8) / Unterseite | Ende nur |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 | Typische Einzelgröße |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlass, Ausführung — 50–4000 mm | Nur Standardgrößen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessersystemen und bieten ein umfassendes Produktsortiment an, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Montagezubehör und komplettes Systemzubehör umfasst. Unsere Produktionsstätte ist auf präzise CNC-Bearbeitung und strenge Qualitätskontrollen während des gesamten Produktionsprozesses ausgelegt. Jede Luftmessereinheit wird – von den Abmessungen des internen Plenums und der Kalibrierung des Auslassschlitzes bis hin zu den Toleranzen des Einlassgewindes und der Installation der Enddichtung – vor dem Versand gefertigt, geprüft und auf ihre Leistungsfähigkeit hin verifiziert.
Mit unserer langjährigen Erfahrung in der OEM- und ODM-Fertigung arbeiten wir weltweit mit Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und der allgemeinen Industrie zusammen. Ob es sich um den Austausch eines einzelnen Messers oder um ein komplett entwickeltes Trocknungssystem für Produktionslinien mit mehreren Messern handelt – unser Ingenieurteam setzt sich eng mit Ihren Zeichnungen, Mustern oder Anwendungsanforderungen auseinander, um eine Lösung zu entwickeln, die sich präzise integrieren lässt und vom ersten Tag an zuverlässig funktioniert.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
