Wichtigste Verkaufsargumente des Produkts

• Präzise einstellbarer Luftspalt: 0,2 – 3,0 mm – Feineinstellung vor Ort ohne Demontage, passt sich unterschiedlichen Prozessanforderungen an

• Kompatibilität mit großen Einlassdurchmessern: Φ51 / Φ57 / Φ60 – ausgelegt für Hochleistungs-Luftversorgungssysteme und industrielle Gebläseanschlüsse

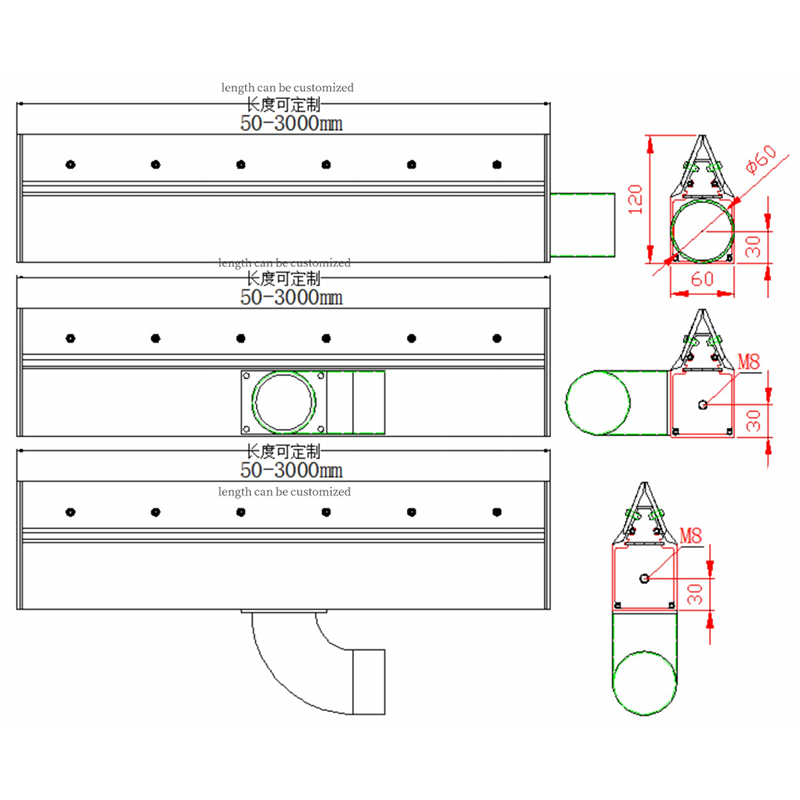

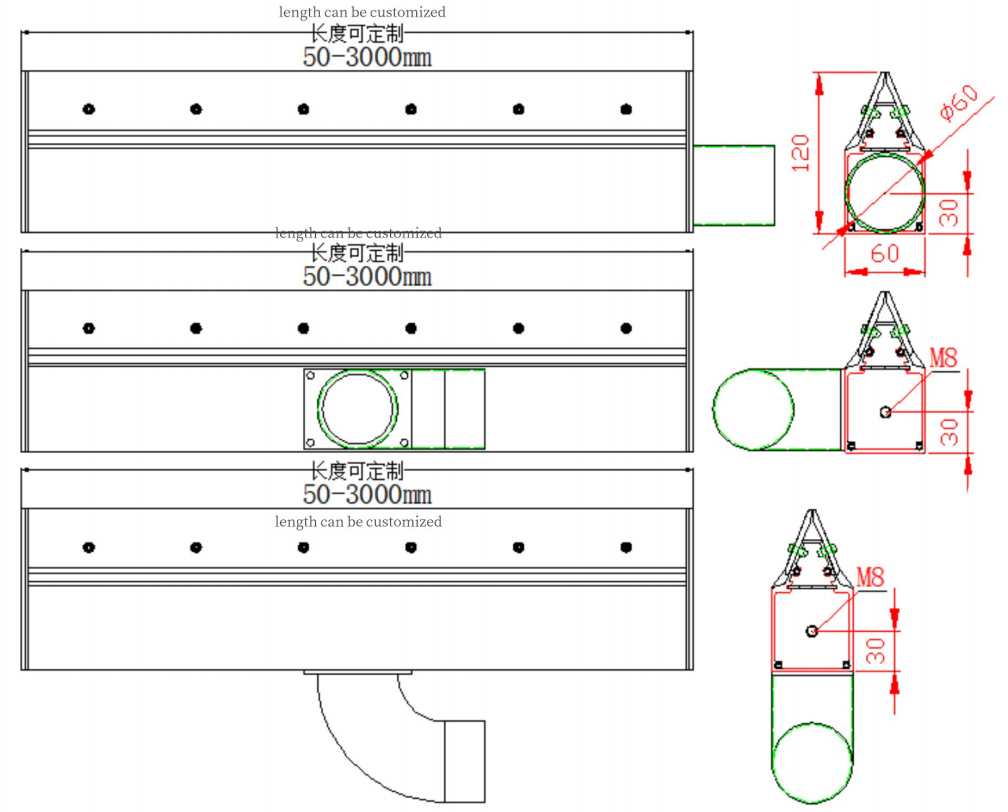

• Drei Einlasspositionen: Ende (beidseitig), Seite, Unten – vielseitige Montage für jede Maschinenanordnung und Ausrichtung

• Ausgewogener Querschnitt 60 mm (B) × 120 mm (H) – breiterer Lufteinlass für stabile Luftstromverteilung bei mittleren bis langen Schaufellängen

• Hochtemperatur-Silikondichtungen (≤250 °C) und OEM/ODM-Unterstützung – direkt ab Werk, gefertigt nach Ihren Vorgaben

Produktstruktur und Funktionsprinzip

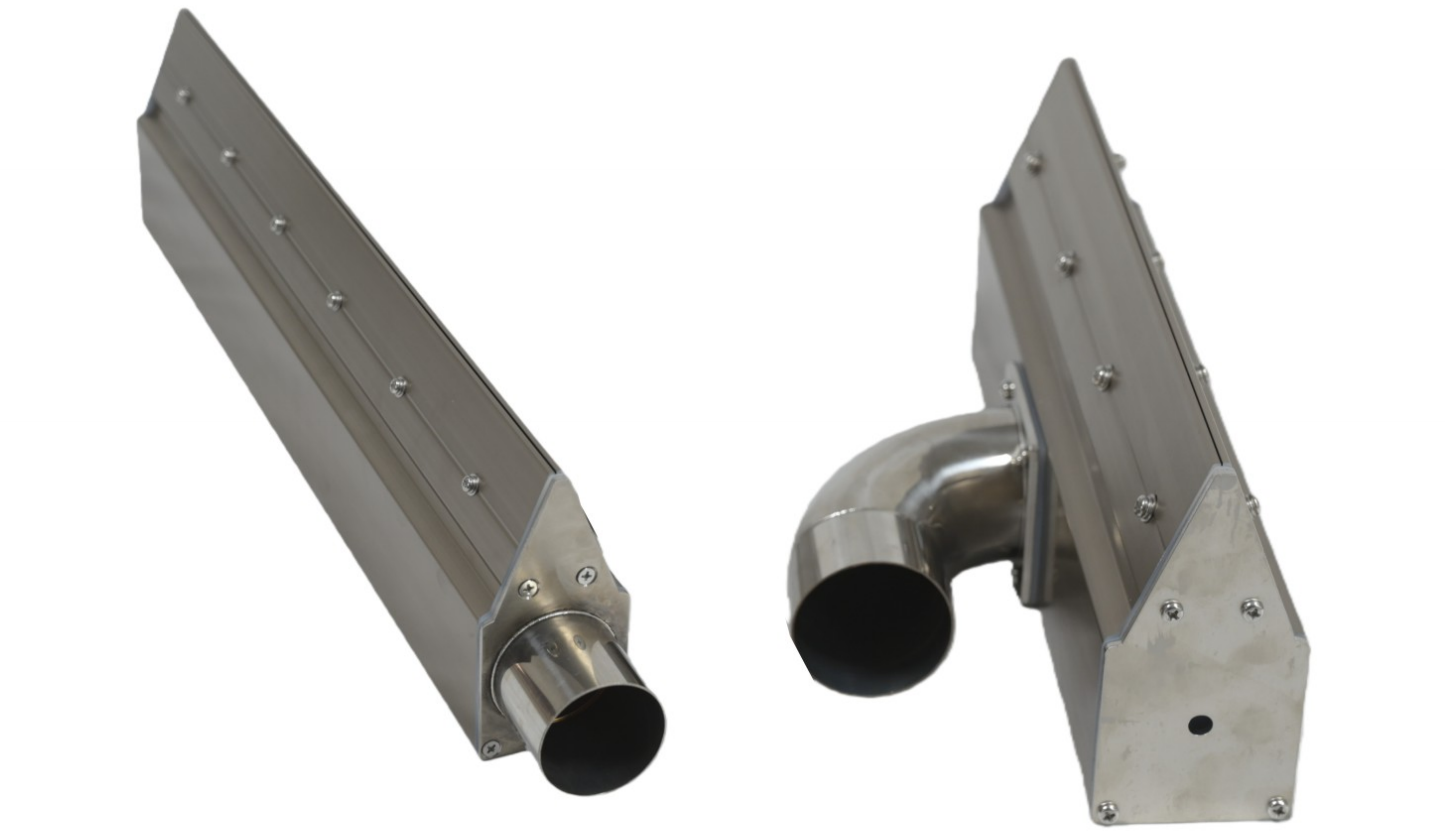

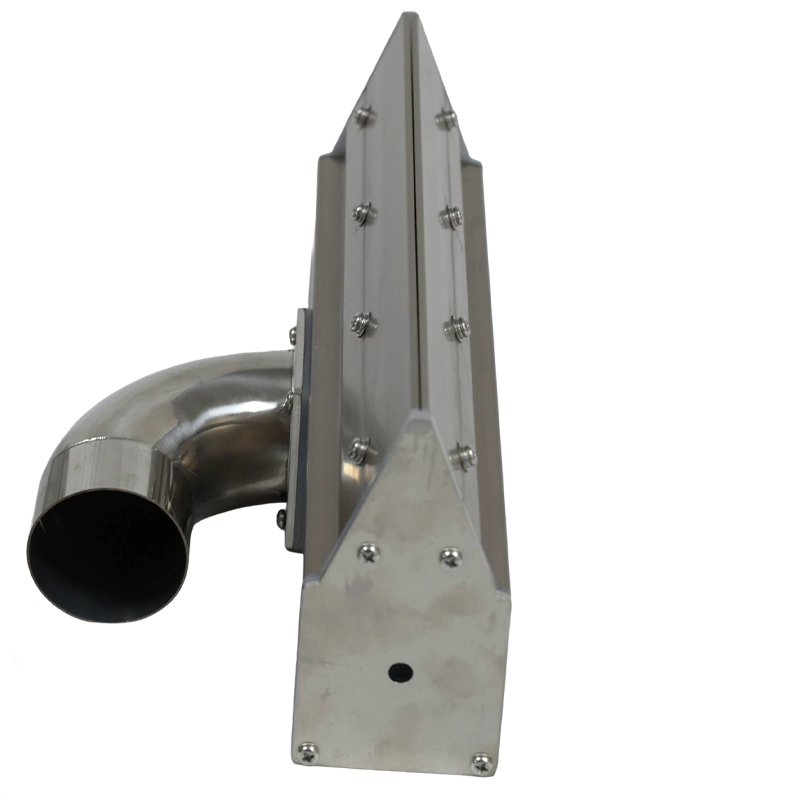

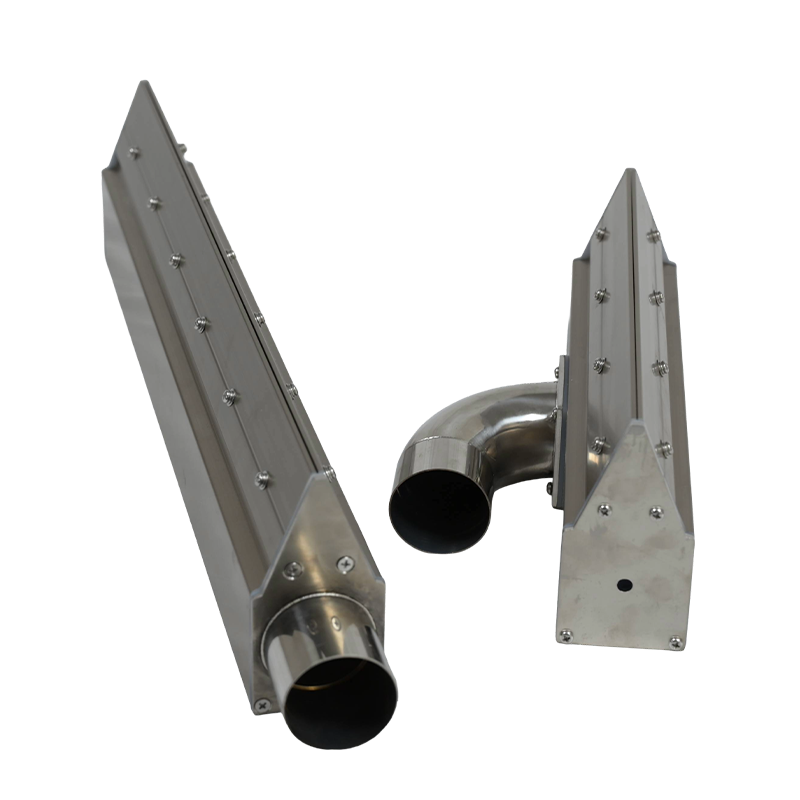

• Präzisionsgefertigter Korpus aus Aluminiumlegierung – gleichmäßige Wandstärke für konsistente interne Luftkanalgeometrie

• Ein verbreiterter interner Plenumraum (60 mm Gehäusebreite) speichert und gleicht den Druckluftdruck aus, bevor dieser zum Auslass geleitet wird.

• Der sich verjüngende Beschleunigungskanal wandelt den statischen Plenumdruck in einen konzentrierten, laminaren Luftstrom mit hoher Geschwindigkeit am Messerschlitz um.

• Verstellbarer Auslassschlitz (0,2 – 3,0 mm), justierbar über Präzisionsschrauben am Rand – für Spaltänderungen sind weder Werkzeug noch Demontage erforderlich.

• Hochtemperatur-Silikondichtungen an beiden Enden (≤250°C) gewährleisten luftdichte Anschlüsse auch bei erhöhten Betriebstemperaturen.

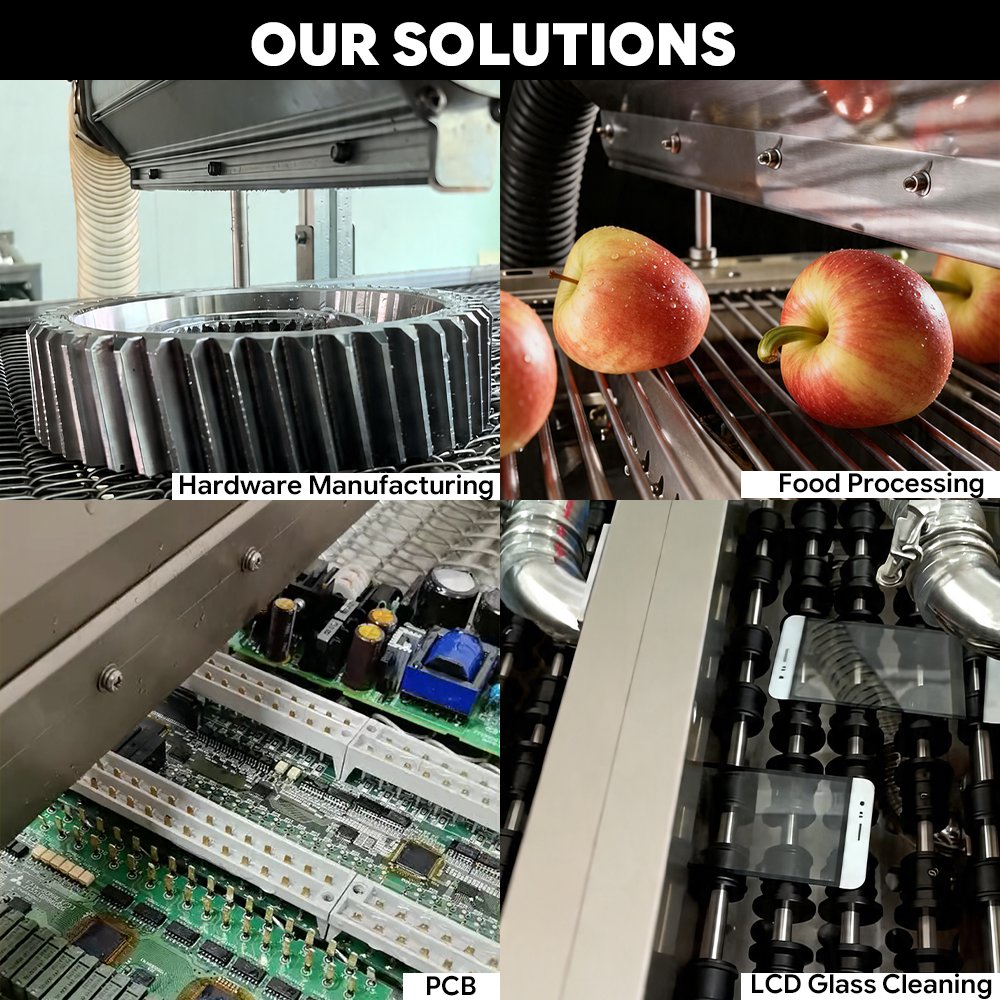

Anwendungsszenarien

Das CG Air Knife eignet sich für industrielle Trocknungs- und Luftschleieranwendungen mit mittlerem bis hohem Durchsatz, bei denen sowohl eine großvolumige Luftzufuhr als auch ein einstellbarer Spalt unerlässlich sind:

• PCB-Reinigungsanlagen – effektive Entfernung von Flussmittelresten und Feuchtigkeit nach Reflow-, Wellenlöt- oder chemischen Spülprozessen

• Oberflächentrocknung – Flaschen, Behälter & Industrieteile – Hochdurchsatz-Abblasanlagen auf Förderbandtrocknungssystemen

• Staubentfernung – Abtragen von Partikeln und Ablagerungen von flachen Oberflächen, Paneelen und präzisionsgefertigten Bauteilen

• Blech- und Bandverarbeitung – kontinuierliche Inline-Trocknung nach dem Beizen, Spülen oder Beschichten.

• Beheizte Prozessanlagen – Hochtemperatur-Dichtung (≤250 °C) ermöglicht die Integration in Trockenöfen und Wärmebehandlungsanlagen.

• Industrielle Luftschleieranlagen – Zonentrennung zur Kontrolle von Temperatur, Staub, Dämpfen oder Kreuzkontaminationen

Technische Parameter

Fertigungskapazitäten · Anpassung · Service

• Die gesamte CNC-Bearbeitung der Aluminiumlegierungsprofile erfolgt im eigenen Haus – Schaufelkörper, Innenkammer und Auslassschlitz werden vor Ort bearbeitet und geprüft.

• Kundenspezifische Längenkonfigurationen nach Kundenspezifikation – Maß- und Druckbeständigkeit vor Versand geprüft

• Einlassposition (Ende / Seite / Boden), Rohrdurchmesser (Φ51 / Φ57 / Φ60), Luftspaltbereich und Oberflächenbeschaffenheit sind pro Bestellung konfigurierbar.

• OEM- und ODM-Fertigung werden unterstützt – wir akzeptieren technische Zeichnungen, Referenzmuster oder Anwendungsbeschreibungen.

• Hochtemperatur-Silikondichtungen (≤250°C) sind bei allen Geräten serienmäßig verbaut – für Varianten mit Wärmebehandlung fallen keine zusätzlichen Kosten an.

• Die Qualitätskontrollen vor dem Versand umfassen: Druckdichtheitsprüfung, Kalibrierung des Randspalts, Maßprüfung und Überprüfung des Einlassanschlusses.

Wettbewerbsvorteil

Über uns & Kundenspezifische Anfragen

Shenzhen Qixingyuan Machinery Equipment Co., Ltd.

Wir sind ein spezialisierter Hersteller von industriellen Luftmessersystemen mit einem umfassenden Produktsortiment. Dieses umfasst Luftmesserlösungen aus Aluminiumlegierung, Edelstahl und PVC, ergänzt durch Gebläse, Montagebaugruppen und komplettes Systemzubehör. Unsere Fertigung vereint CNC-Präzisionsbearbeitung mit strengen Prozesskontrollen. So stellen wir sicher, dass jede Luftmessereinheit – von der internen Kanalgeometrie bis zur Kalibrierung des Auslassschlitzes – alle Maß- und Leistungsanforderungen erfüllt, bevor sie unser Werk verlässt.

Dank unserer langjährigen Erfahrung in der OEM- und ODM-Fertigung beliefern wir Kunden aus den Bereichen Elektronik, Automobil, Lebensmittelverarbeitung, Pharmazie und der allgemeinen Industrie. Ob Sie ein einzelnes Ersatzmesser oder eine komplette Trocknungsanlage für Ihre Produktionslinie benötigen – unser Ingenieurteam entwickelt anhand Ihrer Spezifikationen eine passgenaue Lösung für Ihre Anlagen.

Fordern Sie ein individuelles Angebot an

Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.

Senden Sie uns Ihre Zeichnungen oder Anwendungsdetails – unser Ingenieurteam wird die passende Lösung für Sie entwickeln.
