Schlanker Querschnitt 55 mm (B) × 100 mm (H) mit M8-Anschluss nur an der Unterseite – das schmalste Modell mit Bodenanschluss im Sortiment, konzipiert für Installationen mit hoher Packungsdichte oder beengten Platzverhältnissen.
Breiter, einstellbarer Randspalt: 0,2 – 4,0 mm – ein einzelnes Gerät bewältigt präzise Feinnebeltrocknung im unteren Bereich und großvolumige Luftschleierabscheidung im oberen Bereich
Der untere Einlass (M8-Gewinde, Φ45 / Φ51 / Φ60) führt die gesamte Rohrleitung unterhalb des Messerkörpers – kein seitlicher oder endseitiger Freiraum erforderlich, ideal für flächenbündige und Überkopf-Montage.
Große, individuell anpassbare Länge: 50 – 4000 mm – geeignet für alles von kompakten Bauteiltrocknungsvorrichtungen bis hin zu großformatigen industriellen Trocknungsanlagen
Hochtemperatur-Silikondichtungen (≤250 °C), Werkskalibrierung und umfassende OEM/ODM-Unterstützung – jedes Gerät wird nach Ihren Vorgaben gefertigt und geprüft.
Wichtigste Verkaufsargumente des Produkts
Schlanker Querschnitt 55 mm (B) × 100 mm (H) mit M8-Anschluss nur an der Unterseite – das schmalste Modell mit Bodenanschluss im Sortiment, konzipiert für Installationen mit hoher Packungsdichte oder beengten Platzverhältnissen.
Breiter, einstellbarer Randspalt: 0,2 – 4,0 mm – ein einzelnes Gerät bewältigt präzise Feinnebeltrocknung im unteren Bereich und großvolumige Luftschleierabscheidung im oberen Bereich
Der untere Einlass (M8-Gewinde, Φ45 / Φ51 / Φ60) führt die gesamte Rohrleitung unterhalb des Messerkörpers – kein seitlicher oder endseitiger Freiraum erforderlich, ideal für flächenbündige und Überkopf-Montage.
Große, individuell anpassbare Länge: 50 – 4000 mm – geeignet für alles von kompakten Bauteiltrocknungsvorrichtungen bis hin zu großformatigen industriellen Trocknungsanlagen
Hochtemperatur-Silikondichtungen (≤250 °C), Werkskalibrierung und umfassende OEM/ODM-Unterstützung – jedes Gerät wird nach Ihren Vorgaben gefertigt und geprüft.

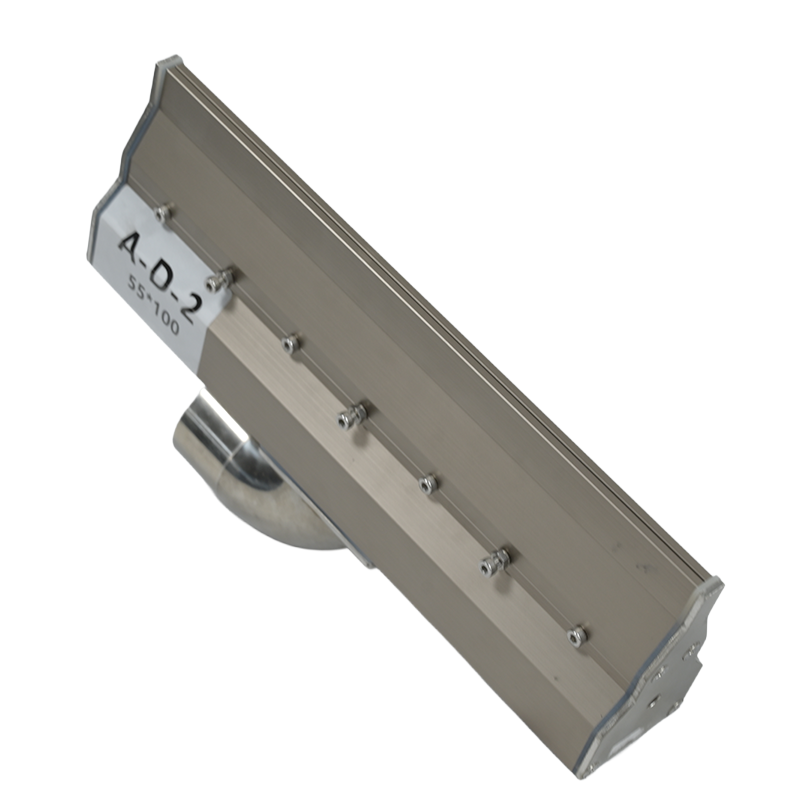

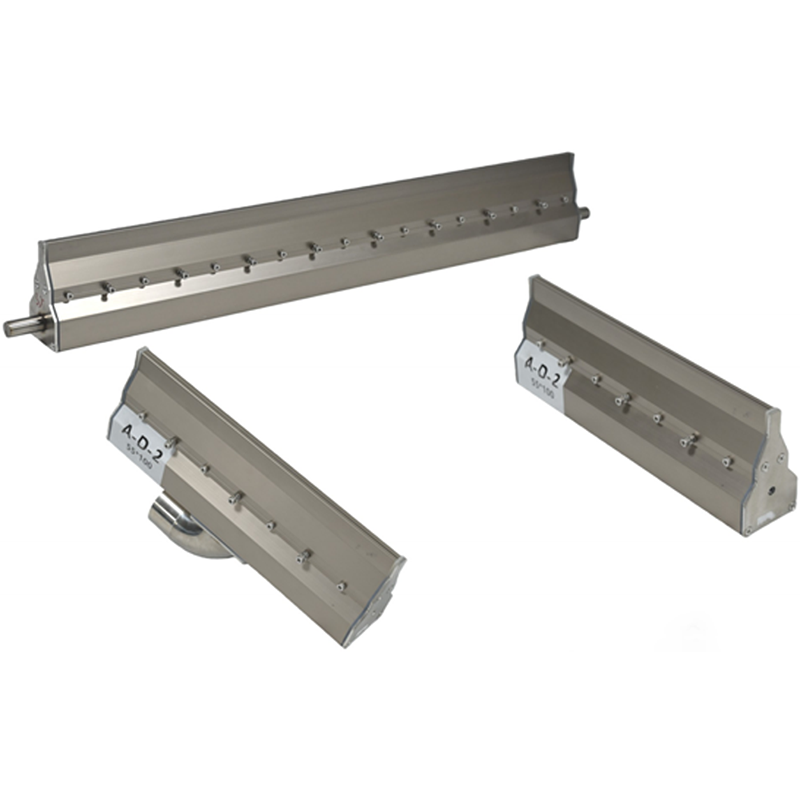

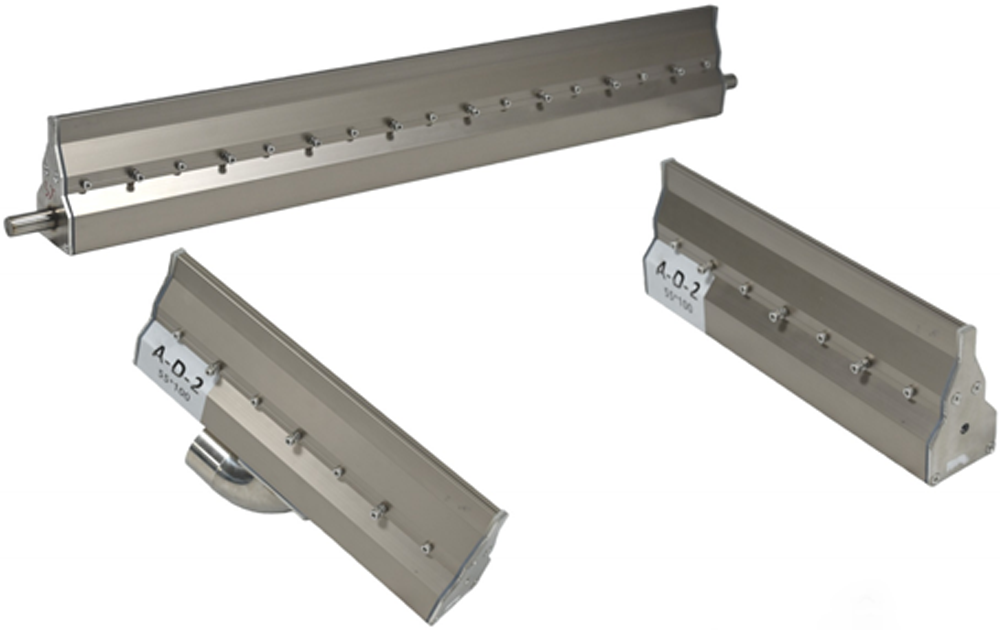

Produktstruktur und Funktionsprinzip
Schlankes Aluminium-Extrusionsprofil (55 mm B × 100 mm H) – 5 mm schmaler als das AD-Modell, wodurch der seitliche Freiraumbedarf bei Mehrmesser- oder beengten Rahmeninstallationen reduziert wird
Der untere Lufteinlass mit M8-Gewinde ist für Druckluftanschlüsse mit Φ45 / Φ51 / Φ60 geeignet und leitet die Druckluft von unten nach oben in den Schaufelkörper, sodass sich die gesamte Rohrleitung außerhalb des Arbeitsbereichs befindet.
Das interne Plenum verteilt den Einlassluftdruck gleichmäßig über die gesamte Schaufellänge und beseitigt so den Geschwindigkeitsgradienten vom Zufuhrpunkt bis zum Schaufelende.
Konisch zulaufende Beschleunigungskanäle glichen den Plenumdruck in einem fokussierten, laminaren Luftstrom mit hoher Geschwindigkeit am verstellbaren Auslassschlitz aus.
Auslassspalt von 0,2 mm bis 4,0 mm über Präzisions-Randschrauben einstellbar – großer Betriebsbereich ohne Demontage oder Werkzeugwechsel
Hochtemperatur-Silikondichtungen (≤250°C) halten den Druck im Inneren der Klinge an beiden Enden aufrecht und gewährleisten so eine gleichmäßige Luftstromgeschwindigkeit über die gesamte Messerlänge.
Anwendungsszenarien
Dank seines schlanken Gehäuses mit Bodeneinlass eignet sich der AD-2 besonders gut für hochdichte Mehrmesseranordnungen, bündig montierte Maschinenrahmen und alle Anwendungen, bei denen der seitliche oder endseitige Freiraum begrenzt ist:
Reinigungsanlagen für Leiterplatten und Elektronik – schlankes Gehäuse passt zwischen Förderschienen; die Zuführung von unten hält die Rohrleitungen von der Leiterplattenoberfläche fern
Oberflächentrocknung – Flaschen, Teile & Präzisionskomponenten – einstellbarer Spalt zur Feinabstimmung der Luftstromintensität für unterschiedliche Substratgrößen und Förderbandgeschwindigkeiten.
Staubentfernung auf Flachbildschirmen und Glas – Ein minimaler Spalt von 0,2 mm ermöglicht die kontrollierte, schonende Verdrängung von Partikeln auf empfindlichen optischen Oberflächen und Displays.
Mehrmesser-Array-Systeme – 55 mm Breite ermöglichen engere Messerabstände bei parallelen Trocknungs- oder Luftschleier-Array-Konfigurationen.
Überkopf- und Unterputzmontage – der Einlass an der Unterseite eliminiert alle seitlichen Vorsprünge, sodass das Messer bündig an Maschinenrahmen oder Deckenhalterungen anliegt.
Beheizte Prozesslinien – Silikondichtungen mit einer Nenntemperatur von ≤250 °C ermöglichen die Integration in Trockenöfen, Wärmetunnel und thermische Fördersysteme.

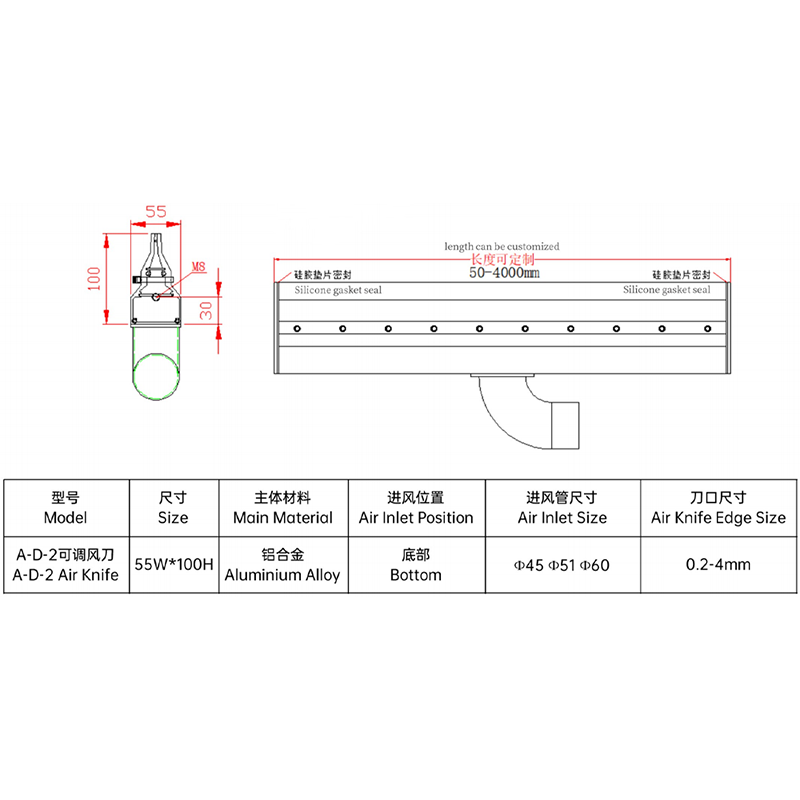

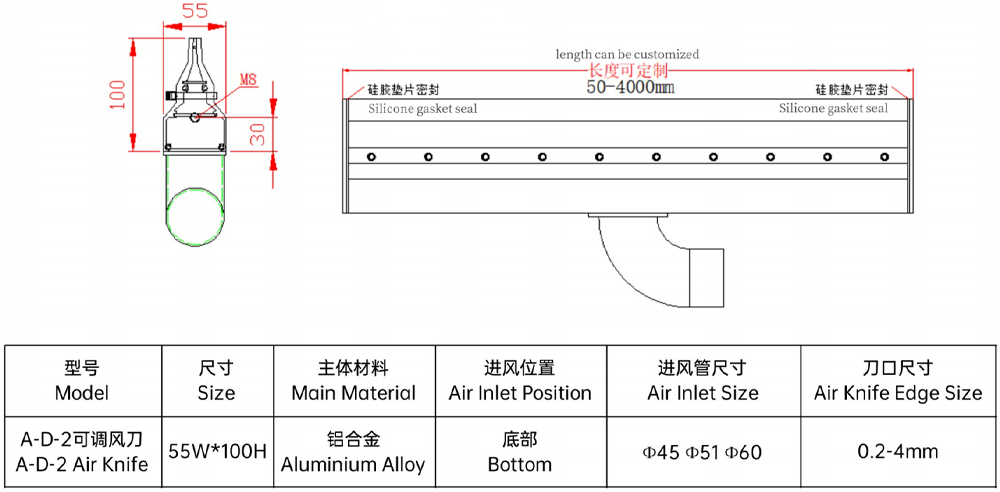

Technische Parameter
Parameter | Spezifikation |
Modell | AD-2 Luftmesser (AD - 2 Verstellbares Luftmesser ) |
Querschnittsgröße | 55 mm (B) × 100 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Nur unten |
Lufteinlassgröße | Φ45 / Φ51 / Φ60 |
Einlassgewinde | M8 |
Schneidegröße des Luftmessers | 0,2 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
CNC-Präzisionsbearbeitung von Aluminiumlegierungsprofilen im eigenen Haus – 55 mm schlankes Gehäuseprofil, interner Plenumraum, Einlassanschluss unten und Auslassschlitz werden alle vor Ort gefertigt und geprüft.
Individuelle Längen von 50 mm bis 4000 mm – der gleiche erweiterte Bereich wie beim AD-Modell, jedoch in einem schmaleren 55-mm-Gehäuse für beengte Einbauverhältnisse.
Bodenanschlussgewinde (M8), Rohrdurchmesser (Φ45 / Φ51 / Φ60), Luftspalteinstellung (0,2–4,0 mm) und Oberflächenbeschaffenheit sind alle kundenspezifisch konfigurierbar.
OEM- und ODM-Fertigung wird unterstützt – bitte liefern Sie technische Zeichnungen, Referenzmuster oder schriftliche Anwendungsanforderungen.
Hochtemperatur-Silikondichtungen (≤250°C) sind serienmäßig verbaut – für Anwendungen in beheizten Prozessen sind keine Sonderbestellungen oder zusätzliche Lieferzeiten erforderlich.
Qualitätskontrollen vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts auf die vorgegebene Toleranz, Überprüfung des M8-Einlassgewindes und vollständige Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY AD-2 Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,2–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Einlassposition | Nur unten – kein seitlicher Abstand erforderlich | End- oder Seitenvorsprung |
Körperbreite | 55 mm – schmaler als AD (60 mm) | Breitere Standardprofile |
Einlassgewinde | M8 – Standard-Industrieanschluss | Spezieller Adapter erforderlich |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Längenbereich | 50–4000 mm kundenspezifisch | Nur Standardgrößen |
Anpassung | Länge, Spalt, Einlassgröße, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessersystemen und bieten ein umfassendes Produktsortiment an, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Halterungen und komplettes Systemzubehör umfasst . In unserer Fertigung arbeiten wir mit hochpräzisen CNC-Bearbeitungsanlagen unter strengen Prozesskontrollen. So stellen wir sicher, dass jedes Luftmesser – inklusive seiner internen Plenumgeometrie, der Kalibrierung des Auslassschlitzes und des Gewindes am Einlass – exakt nach den geforderten Spezifikationen gefertigt und vor dem Versand geprüft wird.
Wir arbeiten weltweit mit OEM- und ODM-Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und der allgemeinen Industrie zusammen. Ob Sie ein einzelnes Ersatzmesser oder ein komplett spezifiziertes Mehrmesser-Trocknungssystem benötigen – unser Ingenieurteam setzt sich direkt anhand Ihrer Zeichnungen, Muster oder Anwendungsbeschreibungen mit Ihnen in Verbindung, um eine Lösung zu entwickeln, die sich exakt installieren lässt und Ihre Anforderungen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
