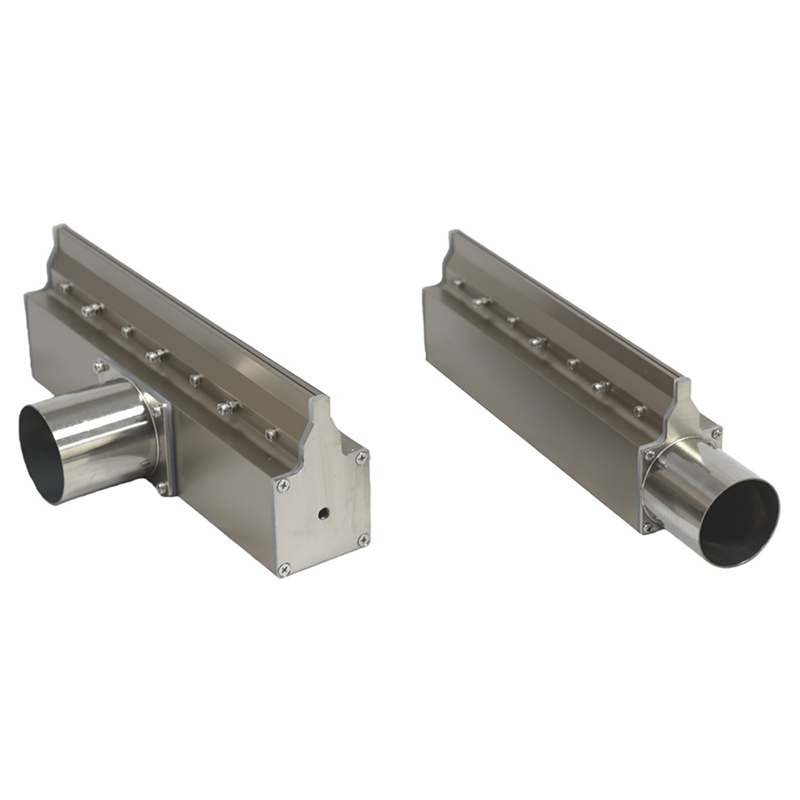

Ausgewogenes Gehäuse aus Aluminiumlegierung (60 mm B × 100 mm H) – größeres internes Luftvolumen als bei Kompaktmodellen bei gleichzeitig praktischer Einbauhöhe für Produktionsanlagen.
Breiter, einstellbarer Luftspalt: 0,1 – 4,0 mm. Durch Verstellen der Auslasskante kann dasselbe Gerät für präzise Staubentfernung, normale Oberflächentrocknung oder stärkere Wasserabfuhr eingestellt werden.

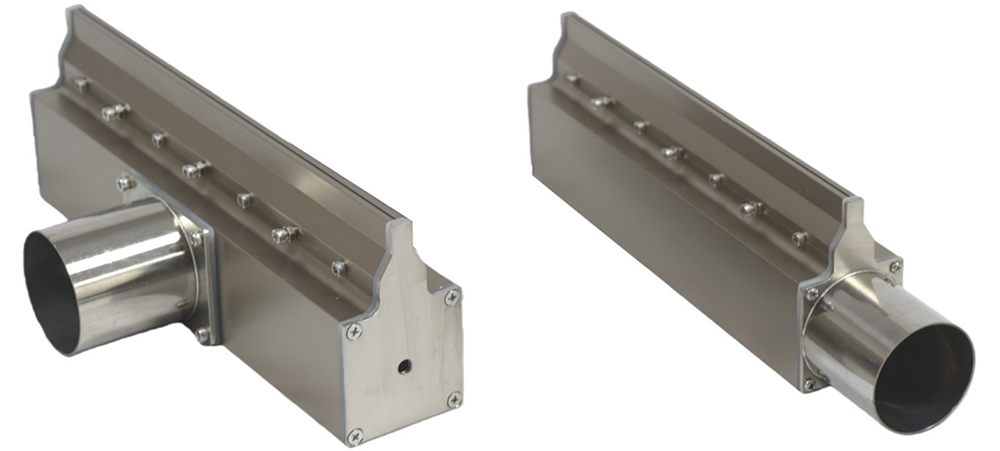

Drei Einlasspositionen sind möglich: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch lässt sich das Luftmesser an Maschinen mit unterschiedlichen Rohrleitungsrichtungen und Einbauräumen anpassen.
Großer Einlassgrößenbereich: Φ51 / Φ57 / Φ60 / Φ63. Das Modell BE eignet sich für Gebläsesysteme mit mittlerem bis hohem Luftdurchsatz, bei denen eine stabile Luftzufuhr erforderlich ist.
Werkseitig anpassbare Längen von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Wichtigste Verkaufsargumente des Produkts
• Ausgewogenes Gehäuse aus Aluminiumlegierung (60 mm B × 100 mm H) – größeres internes Luftvolumen als bei Kompaktmodellen bei gleichzeitig praktischer Einbauhöhe für Produktionsanlagen.
• Breiter, einstellbarer Luftspalt: 0,1 – 4,0 mm. Durch Verstellen der Auslasskante kann dasselbe Gerät für präzise Staubentfernung, normale Oberflächentrocknung oder stärkere Wasserabfuhr eingestellt werden.
• Drei Einlasspositionen: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch lässt sich das Luftmesser an Maschinen mit unterschiedlichen Rohrleitungsrichtungen und Einbauräumen anpassen.
• Großer Einlassgrößenbereich: Φ51 / Φ57 / Φ60 / Φ63. Das Modell BE eignet sich für Gebläsesysteme mit mittlerem bis hohem Luftdurchsatz, bei denen eine stabile Luftzufuhr erforderlich ist.
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip

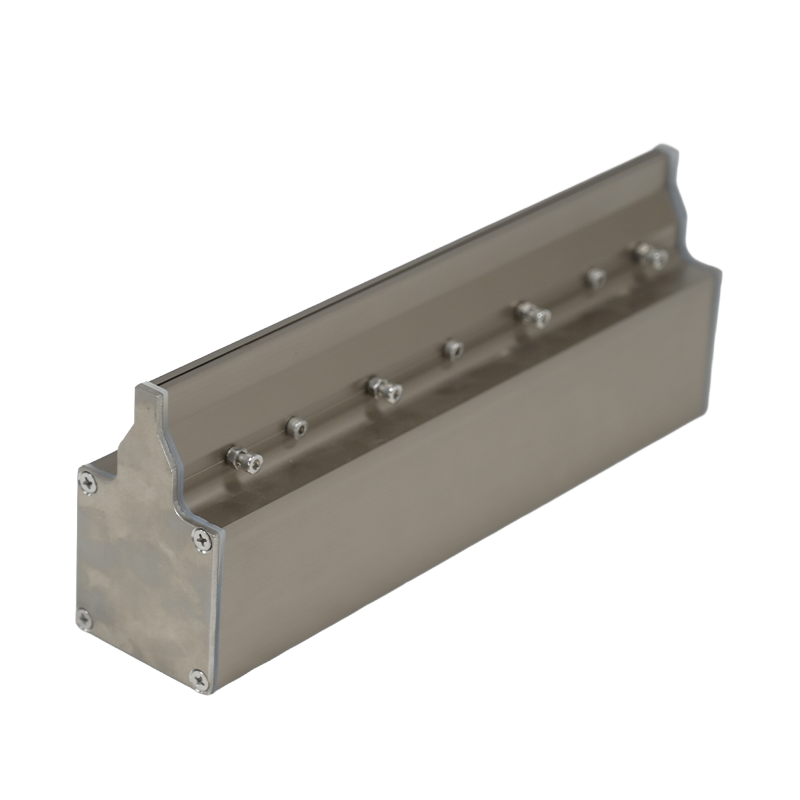

• Das 60 mm breite und 100 mm hohe Gehäuse aus Aluminiumlegierung bietet eine tiefere Innenkammer als flache Modelle. Diese Kammer speichert die einströmende Luft und trägt dazu bei, Druckschwankungen entlang der Flügellänge zu reduzieren.

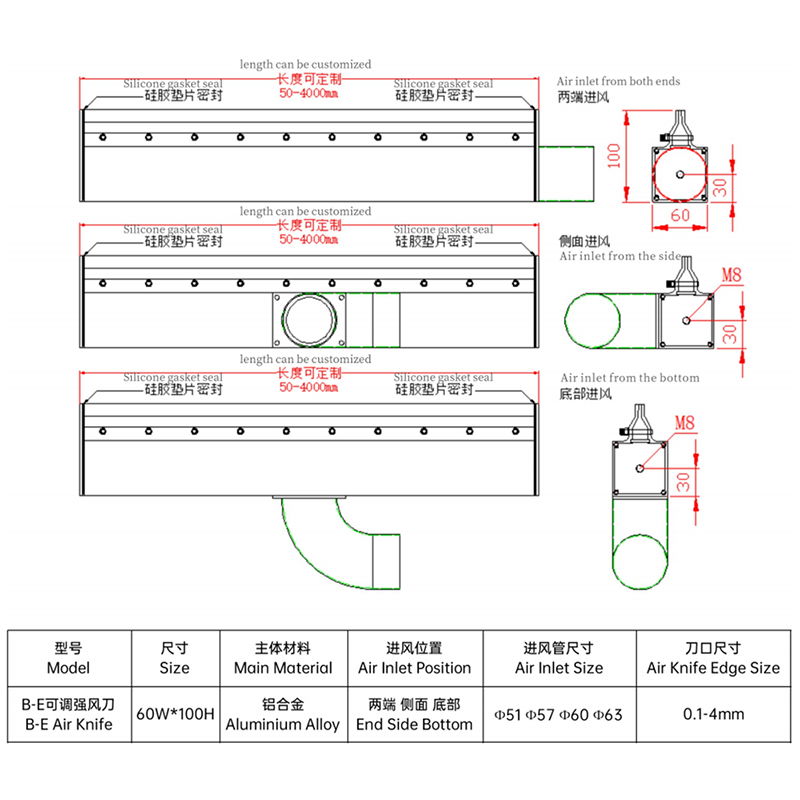

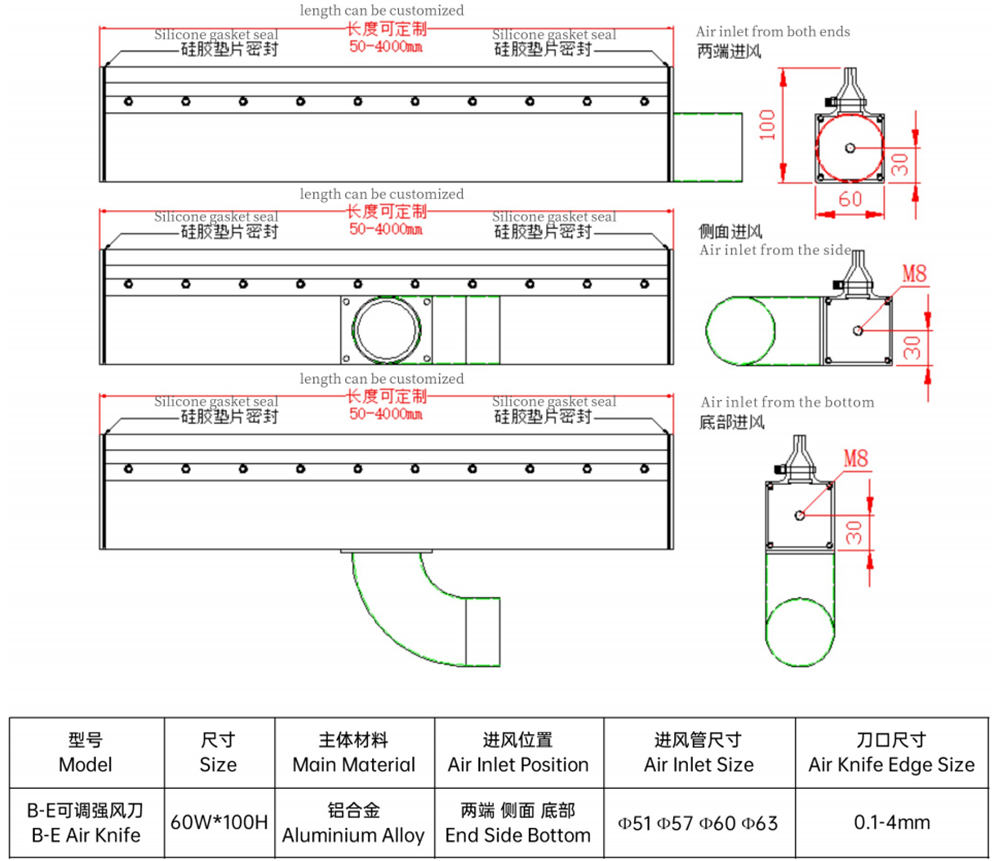

Die Luftzufuhr erfolgt über Einlassöffnungen an der Stirn-, Seiten- oder Unterseite. Die Zeichnungen der seitlichen und unteren Einlassöffnungen zeigen die Befestigungspunkte für das M8-Gewinde, die eine sichere Installation im Dauerbetrieb gewährleisten.
• Der interne Plenumraum verteilt die Luftzufuhr, bevor sie den Auslass erreicht. Bei kundenspezifischen Längen von 50 bis 4000 mm ist dieser Ausgleichsschritt wichtig, um einen gleichmäßigeren Luftstrom zu gewährleisten.
• Der verengte Auslasskanal beschleunigt die Luft zu einem flachen, hochtourigen Laminarstrahl. Dieser Strahl dient zum berührungslosen Abtragen von Wasser, Staub, Spänen und Oberflächenrückständen.
• Die Größe der Auslasskante ist von 0,1 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne den gesamten Luftmesserkörper austauschen zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das verstellbare Hochleistungs-Luftmesser BE eignet sich für Produktionslinien, die einen stärkeren Luftstrom als kompakte Modelle benötigen, aber dennoch eine flexible Einlassrichtung und einen großen, einstellbaren Auslassspalt erfordern.
• Oberflächentrocknung – Flaschen, bearbeitete Teile, Aluminiumprofile und allgemeine Bauteile nach dem Waschen, Spülen oder Abkühlen.
• PCB-Reinigungslinien — einstellbarer Randspalt von 0,1 – 4,0 mm hilft, den Luftaufprall für die Wasserentfernung, Staubentfernung und das Abblasen von Flussmittelrückständen zu kontrollieren.
• Flachbildschirm- und Glasverarbeitung – Stabile Luftschicht hilft, Wasserflecken, Staub und feine Partikel vor der Inspektion, Beschichtung oder Verpackung zu entfernen.
• Blech- und Bandbearbeitung — Das 60W × 100H Gehäuse ermöglicht ein stärkeres Luftvolumen für die Kühlmittelabfuhr, das Abblasen von Spänen und die Oberflächentrocknung bei sich bewegenden Materialien.
• Großformatige Produktionslinien – die Anpassung der Werkslänge von 50 – 4000 mm ermöglicht es, das Luftmesser an unterschiedliche Förderband- und Produktbreiten anzupassen.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.
Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | BE Verstellbares Hochleistungs-Luftmesser |
Querschnittsgröße | 60 mm (B) × 100 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Boden (M8) |
Lufteinlassgröße | Φ51 / Φ57 / Φ60 / Φ63 |
Einlassgewinde | M8 – sichtbar in den Zeichnungen der seitlichen und unteren Einlässe |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY fertigt den 60B × 100H mm großen Luftmesserkörper aus Aluminiumlegierung, die Einlassöffnungen, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 50 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören Einlassposition, Einlassrohrdurchmesser, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrverlauf gewählt werden.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY BE Verstellbares Hochleistungs-Luftmesser | Standard-Luftmesser |
Körperprofil | Ausgewogenes Gehäuse (60 mm B × 100 mm H) für stabilen Luftstrom und praktische Installationshöhe | Allgemeine Körpergröße, oft weniger optimiert für enge Maschinenrahmen |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | End-, Seiten- und Bodeneinlassanordnungen für flexible Rohrführung | Üblicherweise nur eine Einlassanordnung oder begrenzte Rohrrichtung |
Optionen für das Einlassrohr | Φ51 / Φ57 / Φ60 / Φ63 für Systeme mit mittlerem bis hohem Luftdurchsatz | Weniger Optionen für den Einlassdurchmesser |
Benutzerdefinierte Länge | Werkseitig kundenspezifisch gefertigt, 50 – 4000 mm für verschiedene Förderbandbreiten | Meistens nur Standardlängen |
Druckstabilität | Die 100H-Innenkammer trägt zu einem gleichmäßigeren Luftstrom entlang längerer Rotorblätter bei. | Die Luftleistung kann bei längeren Strecken stärker variieren. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessersystemen , darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktsortiment umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Dank CNC-Präzisionsbearbeitung, laufender Qualitätskontrolle und Prüfung vor dem Versand erhalten unsere Kunden Luftmesser, die optimal auf die Anforderungen ihrer Anlagen abgestimmt sind.
Wir verfügen über Erfahrung in der Erstausrüstung (OEM) und im Auftragsfertigen (ODM) für Elektronik, Automobilindustrie, Lebensmittel- und Getränkeindustrie, Pharmaindustrie und allgemeine Fertigungslinien. Kunden können uns Zeichnungen, Muster oder Anwendungsbeschreibungen zusenden. Unser Ingenieurteam prüft die Anforderungen an Luftstrom, Bauraum und Rohrleitungsführung und entwickelt anschließend eine Lösung, die sich nahtlos in die Produktionslinie integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
