Luftmessersysteme gelten weithin als eine der energieeffizientesten Technologien für industrielle Trocknung, Abblasen und Oberflächenreinigung. Bei fachgerechter Konstruktion und Konfiguration kann ein gebläsebetriebenes Luftmessersystem den Energieverbrauch im Vergleich zu offenen Druckluftabblasverfahren um bis zu 70 % senken. Dennoch stellen viele Hersteller fest, dass ihre Luftmessersysteme deutlich mehr Energie verbrauchen als erwartet – was die Stromkosten in die Höhe treibt und die Wirtschaftlichkeit der Technologie beeinträchtigt.
Die gute Nachricht ist, dass ein übermäßiger Energieverbrauch von Luftmessern fast immer eine diagnostizierbare Ursache hat. In den meisten Fällen liegt das Problem nicht an der Luftmessertechnologie selbst, sondern an einem oder mehreren Konfigurations-, Installations- oder Betriebsfaktoren, die identifiziert und behoben werden können.
Dieser Artikel beschreibt die sechs häufigsten Ursachen für einen hohen Energieverbrauch von Luftmessern – und was Ingenieure und Produktionsleiter tun können, um diese Ursachen zu beheben.
Bevor wir uns mit spezifischen Konfigurationsfragen befassen, sollten wir die grundlegendste Frage der Energieeffizienz bei jeder Luftmesseranlage klären: Wird das System von einem Radialgebläse oder von der Druckluftversorgung des Werks angetrieben?

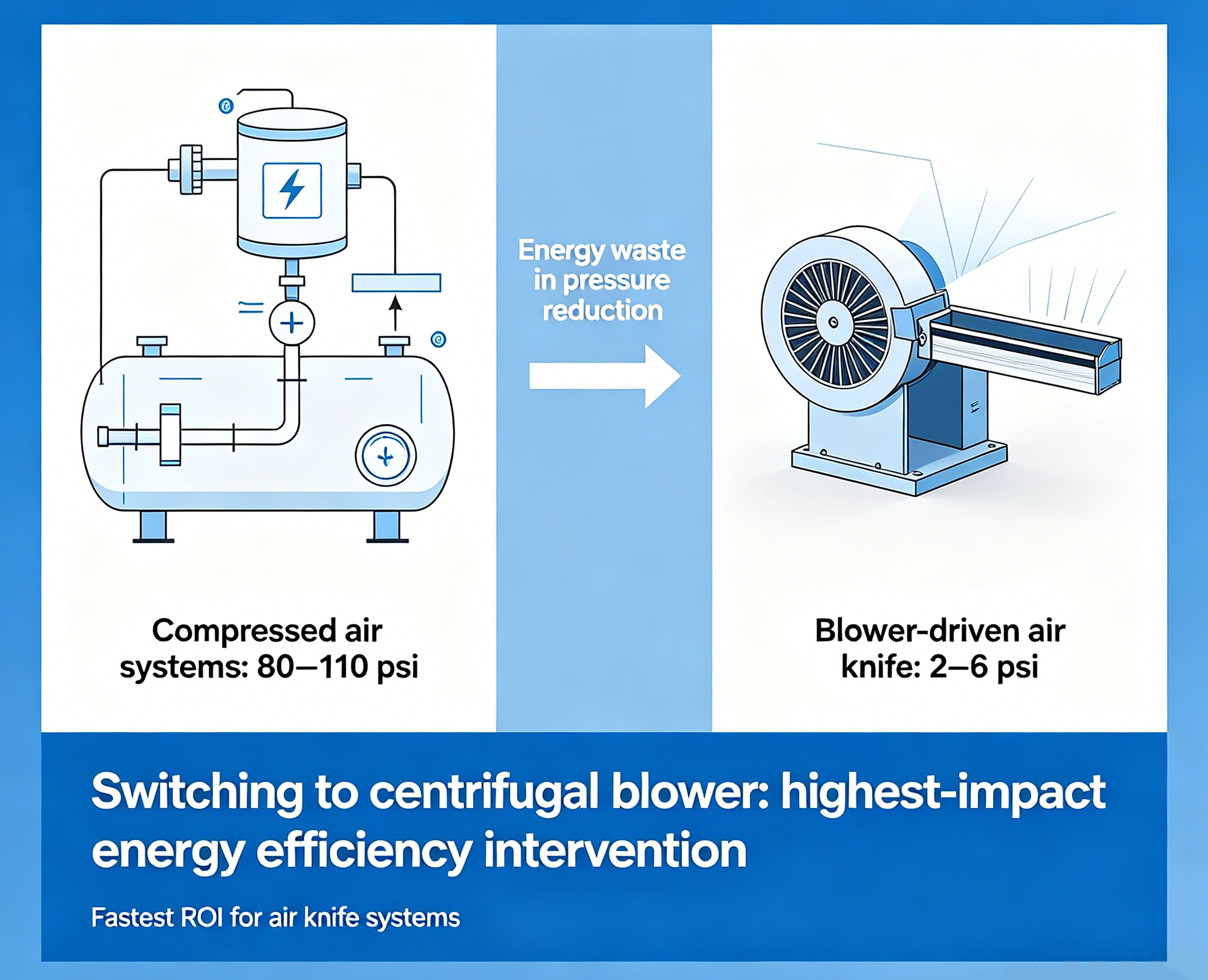

Druckluftsysteme arbeiten mit 80–110 psi und erfordern einen erheblichen Energieaufwand, um die Luft vor der Verwendung auf diesen Druck zu komprimieren, zu speichern, zu trocknen und zu filtern. Luftmesser benötigen jedoch eine hohe Luftgeschwindigkeit – keinen hohen Druck. Der Betriebsdruck eines gebläsebetriebenen Luftmessers liegt typischerweise bei 2–6 psi – gerade ausreichend, um die Reibungsverluste in der Zuleitung und am Auslassschlitz zu überwinden. Die Verwendung eines Druckluftsystems zum Betrieb eines Luftmessers ist pneumatisch vergleichbar mit dem Versuch, ein Glas mit einem Feuerwehrschlauch zu füllen: Die zur Druckerzeugung aufgewendete Energie wird überwiegend durch die Druckreduzierung verschwendet.
Die Umstellung von Druckluft auf ein dediziertes Radialgebläse ist die wirkungsvollste Maßnahme zur Steigerung der Energieeffizienz von Luftmessersystemen. Für Betriebe, die ihre Luftmesser derzeit mit Druckluft versorgen, bietet diese Umrüstung in der Regel die schnellste Amortisation aller Effizienzsteigerungsmaßnahmen.

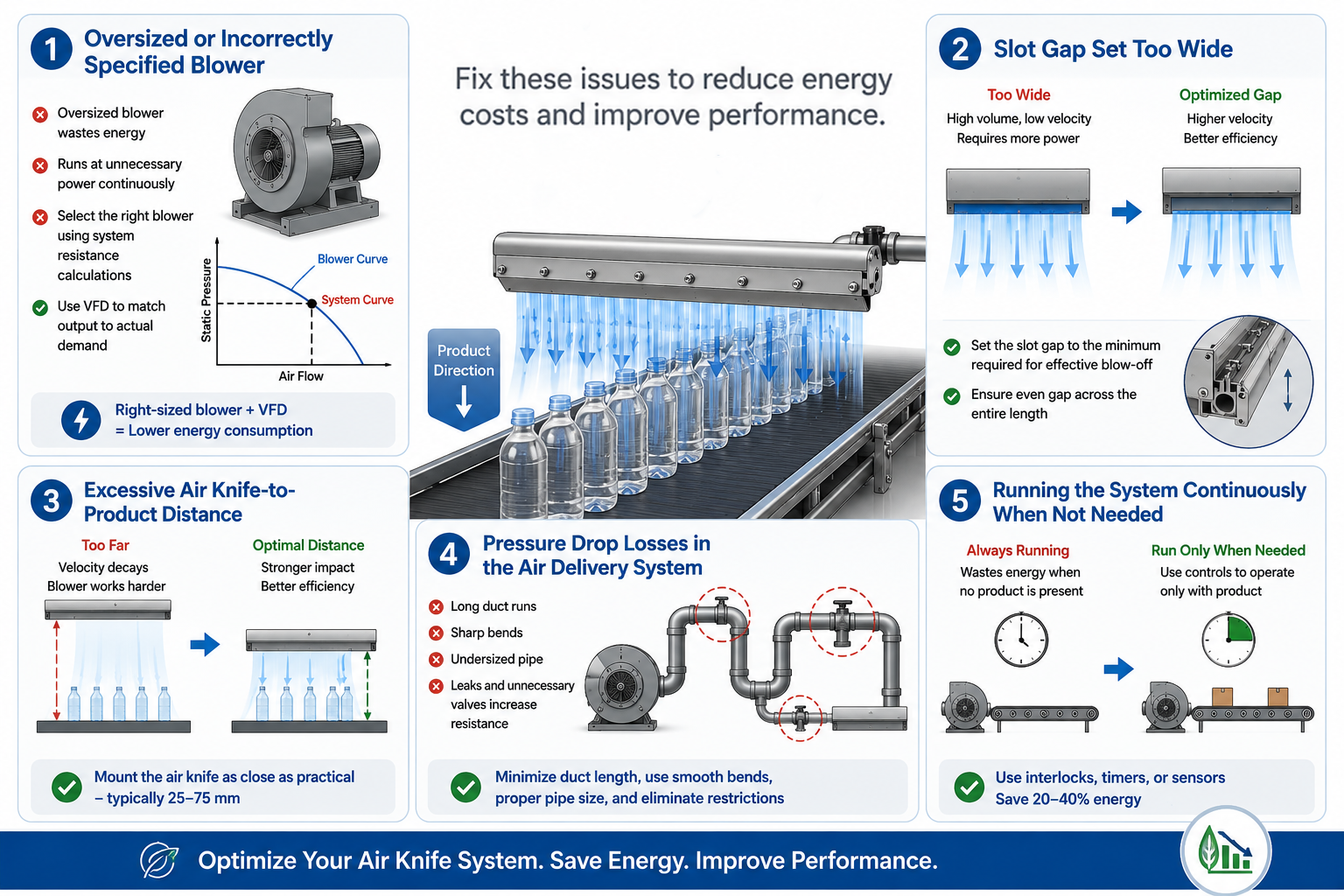

Ursache 1: Überdimensioniertes oder falsch spezifiziertes Gebläse
Das Gebläse ist der Hauptenergieverbraucher in jedem Luftmessersystem. Ein überdimensioniertes Gebläse – das mehr statischen Druck oder Volumenstrom liefert, als das Luftmesser und die Anwendung tatsächlich benötigen – läuft unnötigerweise permanent und verbraucht viel Energie. Dies ist ein sehr häufiges Problem, wenn Gebläse anhand von Sicherheitsmargen ohne präzise Berechnung des Systemwiderstands ausgewählt werden oder wenn ein Gebläse aus einer anderen Anwendung übernommen wird. Die korrekte Gebläsegröße wird durch die Berechnung des Gesamtsystemwiderstands (einschließlich Kanallänge, Formstücke und Geometrie der Luftmesserschlitze) und die Auswahl eines Gebläses ermittelt, dessen Leistungskennlinie die Systemkennlinie am vorgesehenen Betriebspunkt schneidet. Gebläse mit Frequenzumrichtern (FU) ermöglichen eine präzise Anpassung der Leistung an den tatsächlichen Bedarf und verhindern so eine ständige Überversorgung mit Luftvolumen.
Ursache 2: Schlitzspalt zu groß eingestellt
Der Spalt des Ausblasschlitzes ist eine der am einfachsten zu steuernden Variablen beim Energieverbrauch von Luftmessern. Ein breiterer Schlitz ermöglicht zwar einen höheren Luftdurchsatz, jedoch mit reduzierter Geschwindigkeit. Dies erfordert in der Regel eine höhere Gebläseleistung, um die notwendige Aufprallkraft wiederherzustellen. Der Zusammenhang zwischen Schlitzspalt, Luftgeschwindigkeit und Gebläseleistung ist nicht linear: Selbst eine geringfügige Verringerung der Schlitzbreite kann den Energieverbrauch deutlich senken und gleichzeitig die Trocknungsleistung erhalten oder sogar verbessern. Die meisten Luftmesser aus Aluminiumlegierung und Edelstahl verfügen über einen einstellbaren Schlitzspalt. Die Einstellung des Schlitzes auf den minimalen Spalt, der die erforderliche Abblaskraft liefert – anstatt ihn vollständig geöffnet zu lassen – ist eine einfache Optimierung mit messbaren Energieeinsparungen. Ungleichmäßig über die Messerlänge verteilte Schlitze führen außerdem zu Luftstromungleichgewichten und damit gleichzeitig zu Bereichen mit hoher und niedriger Leistung.
Ursache 3: Zu großer Abstand zwischen Luftmesser und Produkt
Die Luftgeschwindigkeit nimmt auf ihrem Weg vom Austrittsschlitz zur Produktoberfläche rapide ab. Je weiter das Luftmesser von der Zieloberfläche entfernt ist, desto mehr Geschwindigkeit geht vor dem Auftreffen verloren – und desto stärker muss das Gebläse arbeiten, um dies auszugleichen. Der optimale Montageabstand variiert je nach Anwendung und Schlitzgeometrie. In den meisten industriellen Trocknungsanwendungen sollte das Luftmesser jedoch so nah wie möglich an der Produktoberfläche positioniert werden – typischerweise innerhalb von 25–75 mm für maximale Effizienz. Systeme, die in zu großen Abständen installiert sind (oft aufgrund konservativer mechanischer Toleranzen bei der Inbetriebnahme), überlasten das Gebläse ständig, um den erforderlichen Auftreffpunkt auf der Oberfläche zu erreichen, was unnötige Energiekosten verursacht.
Ursache 4 : Druckverluste im Luftzufuhrsystem
Die Kanäle, Rohrleitungen und Verbindungsstücke zwischen Gebläse und Luftmesser erzeugen einen Widerstand, den das Gebläse überwinden muss. Zu lange Kanäle, zu kleine Rohrdurchmesser, scharfe Krümmungen, unnötige Ventile oder schlecht abgedichtete Verbindungen erhöhen den Systemwiderstand und zwingen das Gebläse zu höherem Leistungsbedarf, um den erforderlichen Volumenstrom am Luftmessereinlass aufrechtzuerhalten. In Systemen, in denen der Luftmesser trotz eines korrekt dimensionierten Gebläses nicht die gewünschte Leistung erbringt, sind Druckverluste im Zufuhrsystem häufig die Ursache. Eine Überprüfung der Kanalführung – Minimierung der Kanallängen, Ersetzen scharfer Bögen durch sanfte Kurven und Beseitigung unnötiger Verengungen – kann den Systemwiderstand und den Leistungsbedarf des Gebläses deutlich reduzieren.
Ursache 5 : Das System läuft kontinuierlich, obwohl es nicht benötigt wird.
In vielen Produktionsanlagen laufen Luftmessergebläse während der gesamten Schicht – auch bei Förderbandstillständen, Produktwechseln und Wartungsintervallen. Da der Stromverbrauch der Gebläse proportional zu ihrer Betriebsdauer ist, zählt die Vermeidung unnötiger Laufzeiten zu den einfachsten Energiesparmaßnahmen. Durch die Integration des Luftmessergebläses in die Förderbandsteuerung mittels einer Verriegelung oder durch eine zeit- oder sensorgesteuerte Regelung wird sichergestellt, dass das Luftmesser nur bei Produktvorhandensein läuft. In Anlagen mit längeren Produktionspausen kann diese Maßnahme den Gesamtenergieverbrauch des Gebläses um 20–40 % senken – ohne zusätzliche Investitionen über eine einfache elektrische Steuerung hinaus.
Verwenden Sie die folgende Checkliste, wenn Sie eine bestehende Luftmesseranlage auf Energieeffizienz überprüfen:
• Gebläsetyp bestätigen: Radialgebläse, keine Druckluftversorgung
• Prüfen Sie, ob das Gebläse korrekt auf den Systemwiderstand ausgelegt ist – vermeiden Sie eine Überdimensionierung.
• Prüfen Sie, ob am Gebläsemotor ein Frequenzumrichter installiert ist – dies ermöglicht eine präzise Leistungsregelung
• Messen und stellen Sie den Schlitzspalt auf das für ein effektives Abblasen erforderliche Minimum ein.
• Sicherstellen, dass der Schlitzspalt über die gesamte Länge des Luftmessers gleichmäßig ist.
• Abstand zwischen Luftmesser und Produkt messen – auf die nächstmögliche praktische Position reduzieren
• Überprüfung der Kanalführung – Länge minimieren, scharfe Biegungen entfernen, auf Undichtigkeiten prüfen
• Sicherstellen, dass das Gebläse mit dem Förderband oder dem Produktsensor verriegelt ist – Leerlauf vermeiden
• Überprüfen Sie den Luftmesserschlitz und den internen Plenumraum auf Verunreinigungen oder Verstopfungen, die die Gleichmäßigkeit des Luftstroms beeinträchtigen.
F: Wie viel Energie sollte ein korrekt konfiguriertes Luftmessersystem verbrauchen?
A: Der Energieverbrauch hängt von der Länge, der Gebläsegröße und den Betriebsstunden ab. Ein Gebläsesystem verbraucht 50 % bis 80 % weniger Energie als Druckluft. Wenn Ihre Stromrechnungen zu hoch sind, sollten Sie Ihr System überprüfen.
F: Ist es besser, das Gebläse kontinuierlich mit niedriger Drehzahl laufen zu lassen oder es zyklisch ein- und auszuschalten?
A: Es ist besser, das Gebläse mit niedriger Drehzahl laufen zu lassen. Schalten Sie es nicht häufig ein und aus. Häufiges Ein- und Ausschalten belastet das Gerät. Schalten Sie das Gerät bei längeren Pausen oder am Wochenende aus. Lassen Sie es bei kurzen Unterbrechungen mit niedriger Drehzahl laufen.
F: Kann der Spalt der Luftdüsenschlitze eingestellt werden, ohne die Produktion zu unterbrechen?
A: Das hängt vom Modell ab. Viele Luftmesser haben Schrauben zur Einstellung des Spalts. Sie können den Spalt im Rahmen der Wartung anpassen. Verändern Sie den Spalt nicht, während das Gebläse läuft. Der Luftdruck erschwert die korrekte Einstellung.
F: Beeinflusst das Material des Luftmessers (Aluminium vs. Edelstahl) den Energieverbrauch?
A: Das Material beeinflusst den Energieverbrauch nicht direkt. Gebläse und Spaltmaße hingegen schon. Rost oder Schmutz im Inneren der Luftdüsen führen jedoch zu einer unruhigen Luftströmung. Dadurch muss das Gebläse mehr leisten. Hochwertige Luftdüsen bleiben innen sauber und sparen so lange Energie.
F: Was ist der häufigste Fehler bei der Inbetriebnahme eines Luftmessersystems?
A: Der größte Fehler ist, Gebläse und Spalt auf Maximum einzustellen. Dadurch wird das System zu leistungsstark und verschwendet Energie. Finden Sie die niedrigste Einstellung, die für Ihren Trocknungsprozess geeignet ist. Verändern Sie Spalt und Gebläse schrittweise, bis die Trocknung zufriedenstellend ist.
F: Woran erkenne ich, ob mein Gebläse für mein Luftmesser zu groß ist?
A: Ein Gebläse ist zu groß, wenn es sehr laut ist. Es ist zu groß, wenn die Luft am Auslass unsauber ist. Es ist zu groß, wenn es selbst bei niedriger Leistungsstufe noch trocknet. In der Gebläsetabelle können Sie nachsehen, ob es zu Ihrem Luftmesser passt.
