Was ist ein Luftmesser und wie funktioniert es

2026-08-26

In Fabriken müssen Wasser, Staub und Schmutz schnell von Produkten entfernt werden. Dies muss berührungslos geschehen. Luftmessersysteme leisten hier Abhilfe. Sie werden in der Lebensmittel-, Getränke-, Elektronik- und Pharmaindustrie eingesetzt. Viele Ingenieure wissen jedoch nicht, was ein Luftmesser ist. Dieser Leitfaden erklärt seine Funktionsweise.

Was ist ein Luftmesser?

Ein Luftmesser ist ein Werkzeug für die Fabrikbranche. Es erzeugt einen flachen , schnellen Luftstrom. Eine herkömmliche Düse bläst die Luft punktuell. Ein Luftmesser hingegen bläst die Luft in einem langen, gleichmäßigen Strahl. Es deckt die gesamte Breite eines Produkts gleichzeitig ab.

Die Luft wirkt wie ein Messer. Sie bläst Wasser, Schmutz und Staub weg. Dabei berührt sie das Produkt nicht. Im Inneren des Luftmessers befinden sich keine beweglichen Teile. Die Luft erledigt die gesamte Arbeit. Luftmesser werden aus Aluminium, Edelstahl, Titan oder PVC gefertigt. Sie sind in verschiedenen Längen erhältlich, passend für Ihre Produkte.

Wie funktioniert ein Luftmesser?

Sie benötigen eine Luftzufuhr und ein Luftmessergehäuse. Diese beiden Komponenten sind für den Betrieb des Systems unerlässlich. Die Luftzufuhr versorgt das Messer mit Luft. Sie können ein Gebläse oder Druckluft verwenden.

Radialgebläse: Ein Radialgebläse erzeugt Luft. Es erzeugt große Mengen Luft. Der Luftdruck ist niedrig und liegt zwischen 2 und 6 psi. Die Luft strömt in den Luftmesserkanal. Gebläsesysteme sind energiesparend. In der Fabrikproduktion werden Gebläse eingesetzt. Luftmesser benötigen einen schnellen Luftstrom, aber keinen hohen Druck. Der Betrieb eines Gebläses ist deutlich günstiger als der von Druckluft.

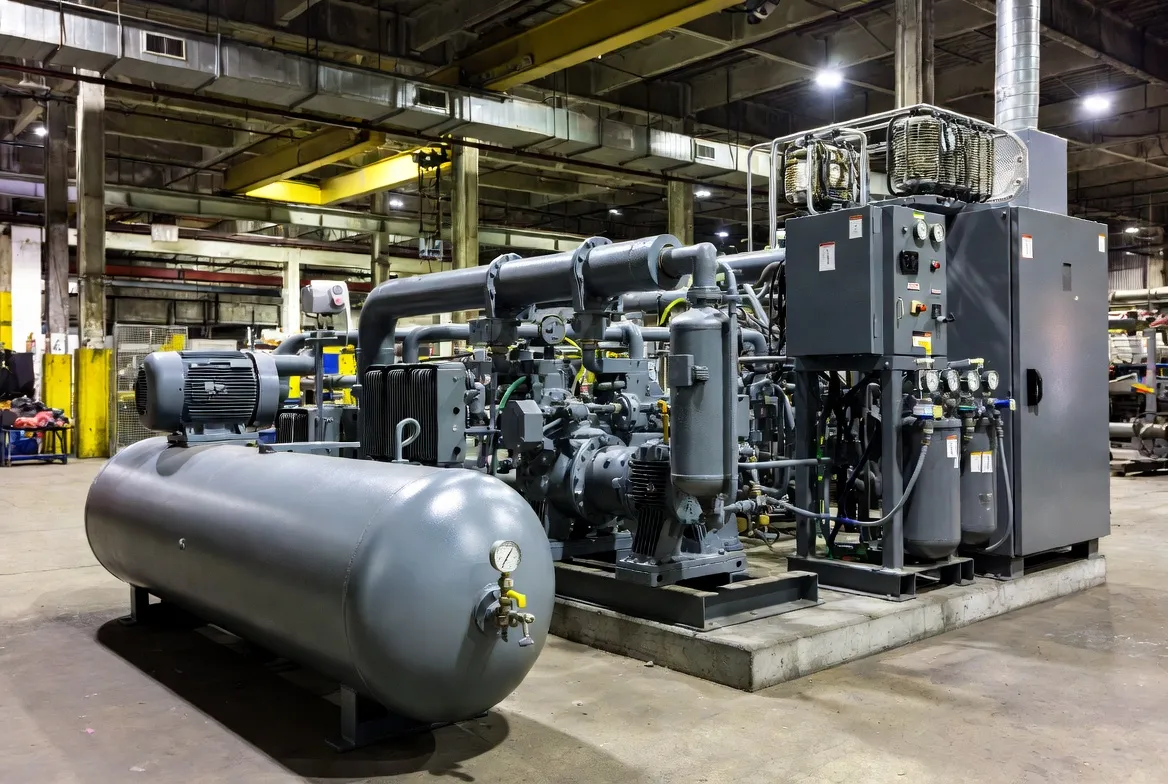

Druckluftversorgung: Einige Luftmesser werden mit Druckluft betrieben. Diese Druckluft kommt aus den Werksleitungen. Der Druck liegt zwischen 80 und 110 psi. Druckluftmesser sind klein. Ein Gebläse ist nicht erforderlich. Diese Messer eignen sich gut für kleinere und kurze Arbeiten. Druckluft verbraucht mehr Energie und ist daher teurer zum Trocknen. Der Stromverbrauch von Druckluft ist deutlich höher als der eines Gebläses.

Der Luftmesserkörper: Plenum, Schlitz und Klingengeometrie

Der Luftmesserkörper ist eine präzise gefertigte, längliche Kammer – das Plenum –, die so konstruiert ist, dass sie Druckluft von einem oder mehreren Einlassöffnungen aufnimmt und diese gleichmäßig über die gesamte Länge eines Auslassschlitzes verteilt.

Die interne Geometrie des Plenums ist so konstruiert, dass Luftdruck und -geschwindigkeit von den Einlasspunkten bis zu jeder Position entlang der Schlitzlänge ausgeglichen sind. Bei einem gut konstruierten Luftmesser verlässt die Luft den Schlitz mit einer gleichmäßigen Geschwindigkeit über die gesamte Länge – wodurch die für einfache Bohrrohr-Blow-off-Systeme typischen Hochenergiezonen und Totzonen vermieden werden.

Der Austrittsschlitz – die sogenannte „Messerkante“ – wird präzisionsgefertigt und weist je nach Anwendung eine Breite von typischerweise 0,5 mm bis 6 mm auf. Bei Luftmessern mit tropfenförmigem Profil verjüngt sich die interne Geometrie vom Plenum zum Schlitzaustritt hin, wodurch der Luftstrom beschleunigt und Turbulenzen minimiert werden. Diese Geometrie erzielt einen Austrittskoeffizienten von ca. 0,95 (95 % Wirkungsgrad) – im Vergleich zu ca. 0,60 (60 % Wirkungsgrad) bei einem runden Rohr mit Bohrungen. Das Ergebnis ist ein laminarer, hochenergetischer Luftstrom, der bei minimalem Energieaufwand maximale Aufprallkraft an der Oberfläche erzeugt.

Der Coandă-Effekt und die Lufteinmischung

Viele Luftmesser nutzen den Coandă-Effekt. Dabei folgt die Luft einer gekrümmten Oberfläche und saugt so Raumluft an. Das Gesamtluftvolumen erhöht sich dadurch erheblich. Man kann bis zu 40-mal mehr Luft gewinnen. Das bedeutet, dass ein Teil Druckluft 40 Teile Raumluft ansaugt. Gebläse-Luftmesser nutzen diesen Effekt nicht, da das Gebläse bereits viel Luft erzeugt.

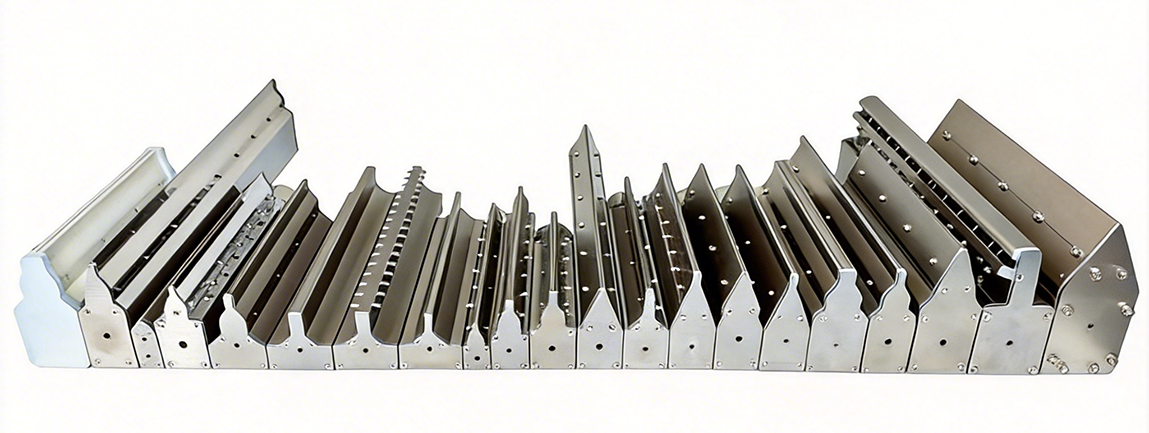

Arten von Luftmessern

Luftmesser gibt es in verschiedenen Formen und Materialien. Jedes ist für einen anderen Anwendungsbereich geeignet.

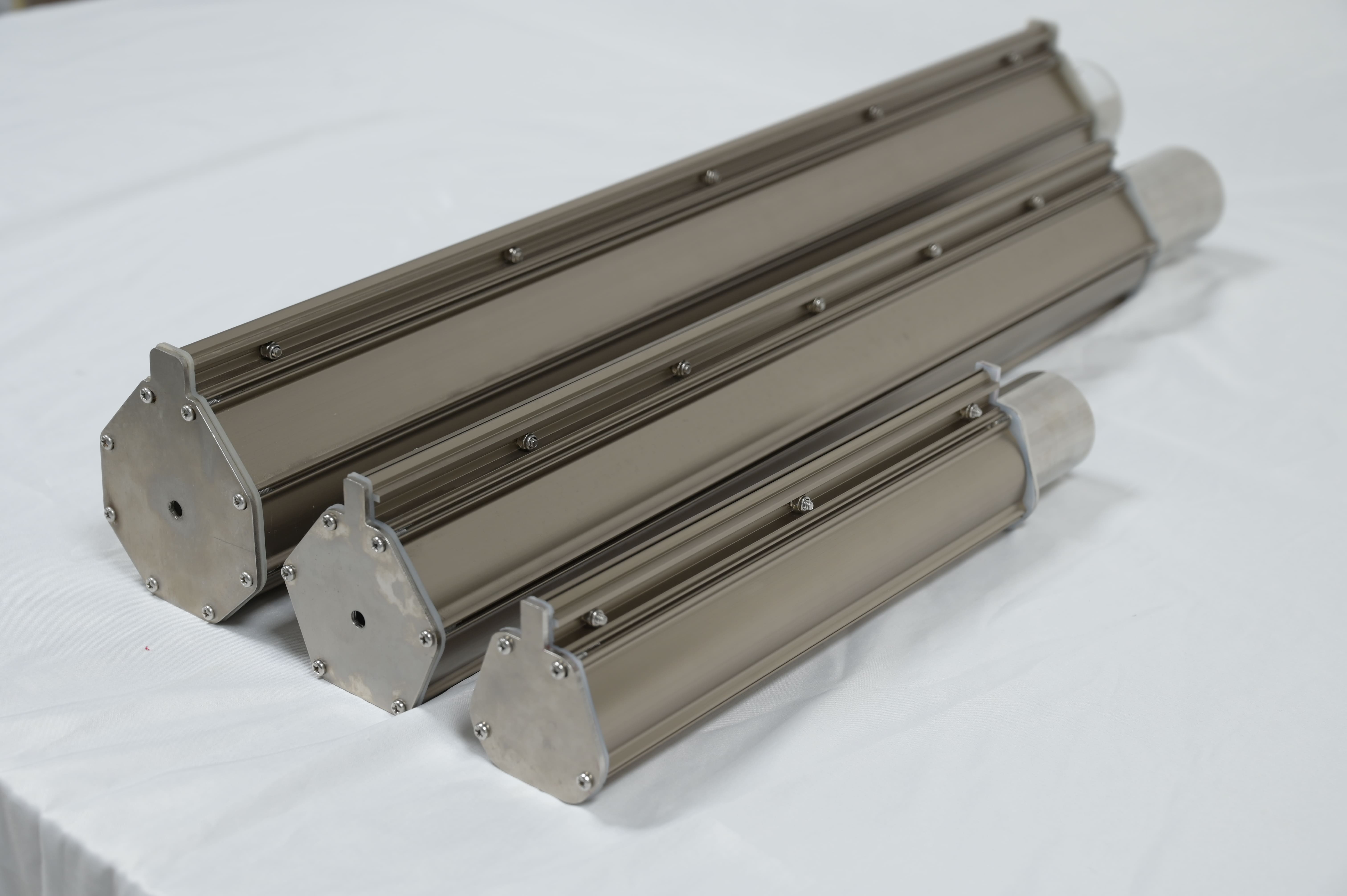

Luftmesser aus Aluminiumlegierung

Sie sind leicht und preiswert. Sie eignen sich gut für trockene Umgebungen wie Verpackungslinien. Die Installation ist einfach.

Druckluftmesser aus Edelstahl

Dies sind die Standards für Lebensmittel und Medizin. Stahl der Sorten 304 und 316 rostet nicht. Er ist leicht zu reinigen.

Luftmesser aus Titanlegierung

Diese Materialien eignen sich für den Einsatz in sehr aggressiven Chemikalien. Sie sind in widrigen Umgebungen langlebiger als Stahl und äußerst robust.

Tornado Air Knives

Die Luft wirbelt im Kreis. Dadurch dringt sie auch in tiefe Löcher und unregelmäßige Formen ein. Sie reinigt besser als ein flaches Luftkissen.

Ringförmige Luftmesser (Ringförmige Luftmesser)

Diese Schlauchschellen umschließen das Produkt vollständig und sorgen für eine 360-Grad-Luftzirkulation. Sie eignen sich für Rohre, Kabel und Flaschen.

Wozu werden Druckluftmesser verwendet?

Luftmessersysteme finden in einer Vielzahl von Branchen und Prozessen Anwendung. Zu den häufigsten Anwendungsbereichen zählen:

Luftmesser erledigen viele Aufgaben in einer Fabrik.

• Trocknen: Entfernt Wasser nach dem Waschen oder Befüllen .

• Reinigung: Bläst Staub, Schmutz und Krümel weg.

• Beschichtungskontrolle: Sorgt für einen gleichmäßigen Farb- oder Ölauftrag auf der Oberfläche.

• Kühlung: Kühlt heiße Teile schnell ab.

• Statische Aufladungsbeseitigung: Beseitigt statische Aufladung bei Verwendung mit einem Ionisator .

• Luftschleier: Hält Schmutz und Staub aus Reinräumen fern .

• Vorbereitung der Etikettierung: Die Oberfläche muss getrocknet werden, damit Etiketten und Tinte gut haften .

Branchen, die Luftmessersysteme einsetzen

• Herstellung von Leiterplatten und LCD-Glas – Reinigung und Oberflächenvorbereitung

• Herstellung elektronischer Bauteile – Partikelentfernung und statische Kontrolle

• Lebensmittelverarbeitung und Getränkeabfüllung – hygienische Trocknung und Kontaminationskontrolle

• Pharmazeutische Produktion – sterile Oberflächenvorbereitung und GMP-konforme Trocknung

• Beschichtung und Lackierung – Entfernung überschüssiger Beschichtung und Oberflächennivellierung

• Hardwarefertigung und Metallverarbeitung – Kühlmittel- und Späneentfernung

• Drucken – Substratvorbereitung und Tintensteuerung

• Textilien – Oberflächenreinigung und -veredelung

Häufig gestellte Fragen (FAQ)

F: Ist ein Luftmesser dasselbe wie eine Druckluftdüse?

A: Nein. Eine Düse bläst die Luft punktuell. Ein Luftmesser hingegen erzeugt einen langen, gleichmäßigen Luftvorhang. Das Luftmesser deckt die gesamte Produktbreite gleichzeitig ab. Es sorgt für eine gleichmäßige Luftverteilung und weist keine Lücken auf wie viele Düsen.

F: Worin besteht der Unterschied zwischen einem gebläsebetriebenen und einem druckluftbetriebenen Luftmesser?

A: Ein Gebläse-Luftmesser erzeugt mithilfe eines Gebläses große Mengen Luft bei niedrigem Druck. Es spart viel Energie und eignet sich gut für Fabriken, die im Dauerbetrieb laufen. Ein Druckluft-Luftmesser nutzt die Druckluft aus den Rohrleitungen der Fabrik. Es ist klein und einfach zu installieren, verursacht aber im Langzeitbetrieb deutlich höhere Kosten. Die Wahl hängt von Ihren Kosten und Ihren Rohrleitungen ab.

F: Können Luftmesser auch auf gekrümmten oder unebenen Oberflächen eingesetzt werden?

A: Ja. Luftdüsen lassen sich schräg einstellen. Für runde Produkte eignen sich Ringluftdüsen. Bei komplexen Formen können Sie Tornadoluftdüsen verwenden. Tornadoluftdüsen blasen Luft in tiefe Stellen und Löcher.

F: Aus welchen Materialien werden Luftmesser hergestellt, und spielt das Material eine Rolle?

A: Luftmesser werden aus Aluminium, Edelstahl, Titan und PVC hergestellt. Das Material ist entscheidend für Rostbeständigkeit und Reinigung. Lebensmittel- und Getränkehersteller verwenden Edelstahl, Chemiefabriken Titan und Trockenwerke Aluminium.

F: Wie lange hält ein Luftmesser?

A: Ein gutes Druckluftmesser hat eine sehr lange Lebensdauer. Es kann über zehn Jahre halten. Es hat keine beweglichen Teile im Inneren. Das Druckluftmesser geht nur kaputt, wenn es rostet oder einen Schlag abbekommt. Um seine Lebensdauer zu verlängern, muss man das richtige Material wählen und das Druckluftmesser sauber halten.

F: Welche Schlitzspaltbreite sollte ich verwenden?

A: Verwenden Sie den kleinstmöglichen Spalt, der für Ihren Trocknungsvorgang geeignet ist. Ein großer Spalt verbraucht mehr Luft und Energie. Die meisten Gebläse-Luftmesser arbeiten mit einem Spalt zwischen 0,5 mm und 3 mm. Stellen Sie den Spalt bei der ersten Inbetriebnahme ein.

F: Kann dasselbe Luftmesser sowohl zum Trocknen als auch zur Beseitigung statischer Aufladung verwendet werden?

A: Ja. Sie können einen Ionenstab an das Luftmesser anschließen. Das Luftmesser bläst das Wasser ab und beseitigt gleichzeitig statische Aufladung. Das ist besonders gut für die Verpackung von Elektronik und Medikamenten geeignet, wo statische Aufladung ein Problem darstellt.
