Produktionsgeschwindigkeit steigern: Wie die Optimierung der Trocknungssektion die Effizienz der Leiterplattenfertigung verändert

2026-08-26

Im Wettlauf um höchste  Effizienz in der modernen  Leiterplattenfertigung konkurriert jede Produktionslinie gegen die Zeit. Eine oft übersehene Tatsache ist jedoch, dass die Geschwindigkeit einer gesamten Linie häufig nicht durch die schnellsten Ätz- oder Galvanisierungsprozesse bestimmt wird, sondern strikt durch ihren langsamsten  Engpass begrenzt ist . In vielen Fabriken ist dieser versteckte Engpass, der den Gesamtausstoß verringert, die Trocknungsanlage nach den Nassprozessen.

 Herkömmliche Heißlufttrocknungs- oder unstrukturierte Abblasverfahren wirken aufgrund ihrer Ineffizienz und Unzuverlässigkeit wie ein „unzuverlässiger Zeitmesser“, der nicht nur wertvolle Zeitfenster verbrauchen, sondern auch die optimale Auslastung teurer, vorgelagerter Automatisierungsanlagen verhindert. Wir zeigen Ihnen heute, wie sich die Trocknungssektion  durch die Optimierung eines speziell entwickelten Luftmessersystems von einem  Kapazitätsbegrenzer  in einen Effizienzbeschleuniger verwandeln lässt und so ungenutztes Produktionspotenzial freisetzt.

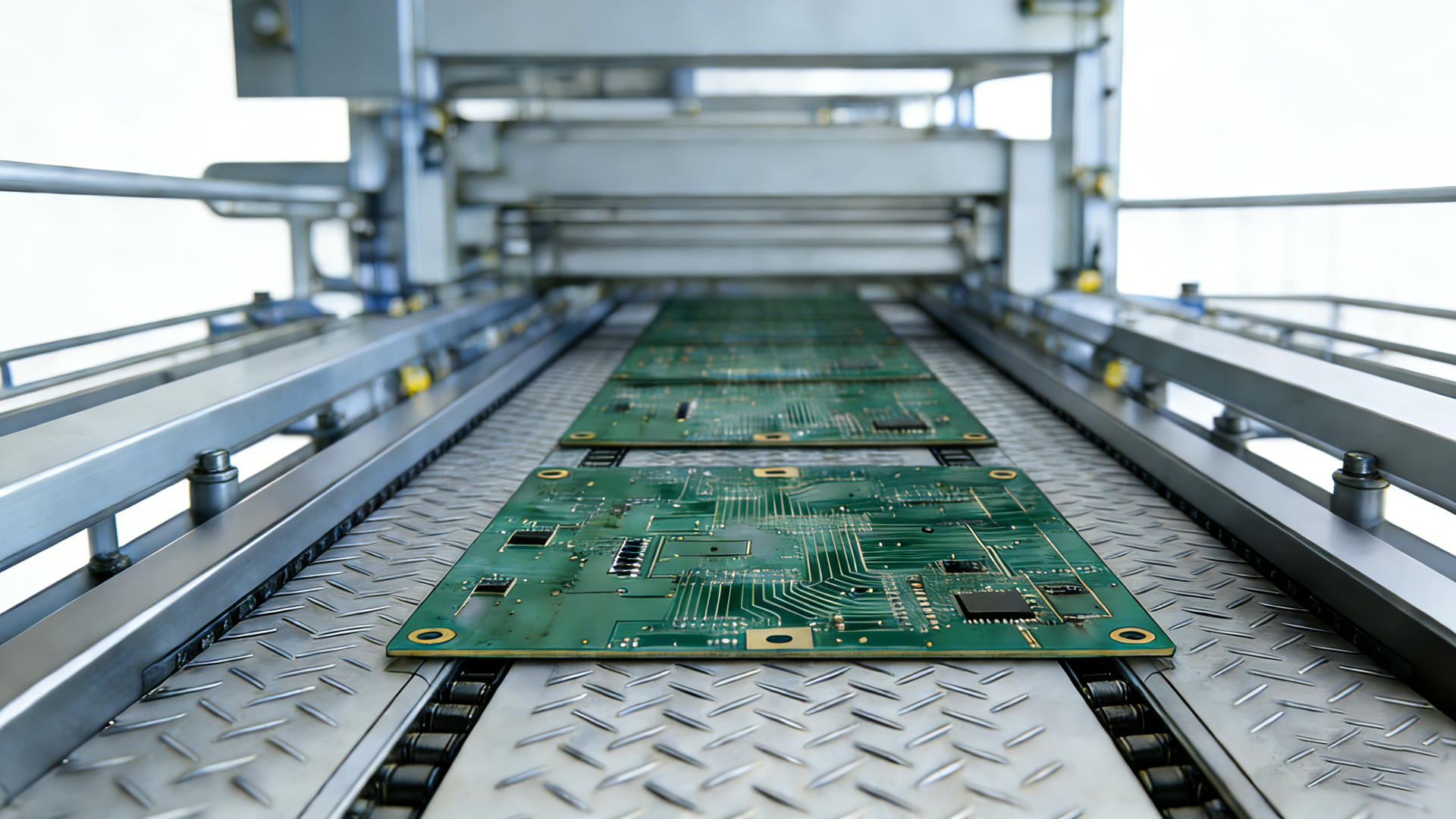

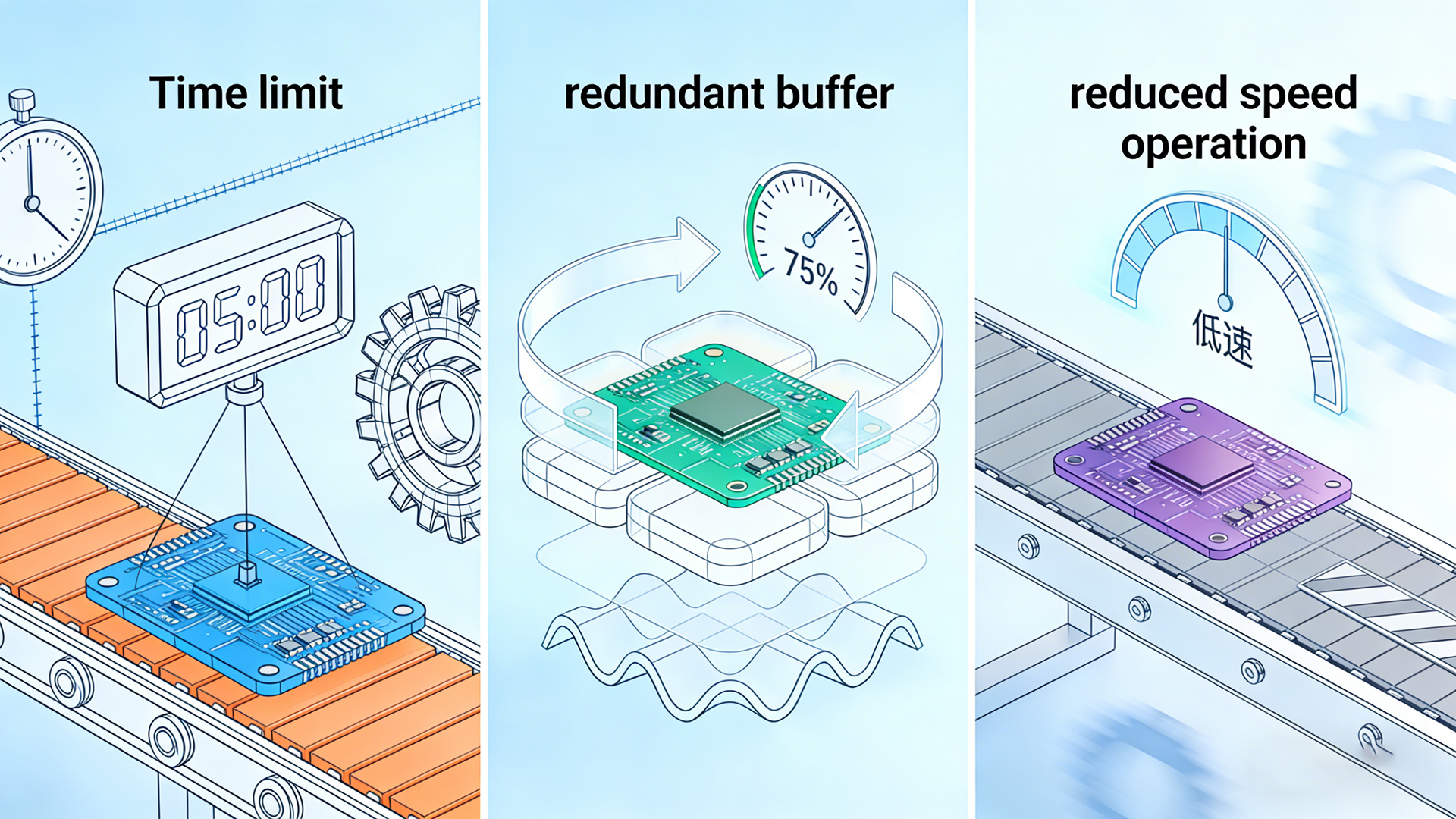

Teil 1: Warum die Trockensektion zur „unsichtbaren Grenze“ für die Produktionsgeschwindigkeit wird

Um einen Engpass zu überwinden, muss man zunächst seine Zusammensetzung verstehen. Der Trocknungsprozess, der die Liniengeschwindigkeit begrenzt, ist nicht auf eine einzige Ursache zurückzuführen, sondern auf das Zusammenspiel dreier Schlüsselfaktoren:

 Die absolute Grenze der physikalischen Trocknungszeit: Dies ist die grundlegendste Einschränkung. Unabhängig von der Geschwindigkeit der vorgelagerten Reinigung müssen die Platten lange genug in der Trocknungszone verbleiben, um eine vollständige Flüssigkeitsentfernung zu gewährleisten. Herkömmliche Methoden, die auf langsamer natürlicher Verdunstung oder ineffizienter, energieverschwendender Heißluft beruhen, verlängern diese physikalisch bedingte „Mindesttrocknungszeit“ erheblich und setzen einer Geschwindigkeitssteigerung somit ein Ende.

 Sicherheitspufferzeit aufgrund unzureichender Trocknungsgleichmäßigkeit:  Aus Angst vor lokalen Rückständen auf Plattenoberflächen oder in Löchern, die durch ungleichmäßige Luftströmung entstehen können, fügen Verfahrenstechniker häufig eine zusätzliche Sicherheitspufferzeit über die theoretische Trocknungszeit hinaus ein. Diese aufgrund von Ergebnisunsicherheit erzwungene Redundanz beansprucht direkt Kapazitäten, die zur Erhöhung der Linienzykluszeit genutzt werden könnten, und stellt somit einen erheblichen, versteckten Effizienzverlust innerhalb der Prozessparameter dar.

 „Konservative Verlangsamung“ des Betriebs aufgrund mangelnder Systemstabilität: Bei der Verwendung von Druckluft zum Abblasen führen Druckschwankungen und Probleme mit dem Wasser-/Ölgehalt zu uneinheitlichen Trocknungsergebnissen. Um Chargenfehler zu vermeiden, reduzieren die Bediener häufig proaktiv die Liniengeschwindigkeit und opfern so die Effizienz für eine gleichbleibende Qualität. Diese durch die Unzuverlässigkeit der Anlagen verursachten „Mikrostopps“ und „Verlangsamungen“ verhindern, dass die geplante Liniengeschwindigkeit jemals in die tatsächliche Leistung umgesetzt wird.

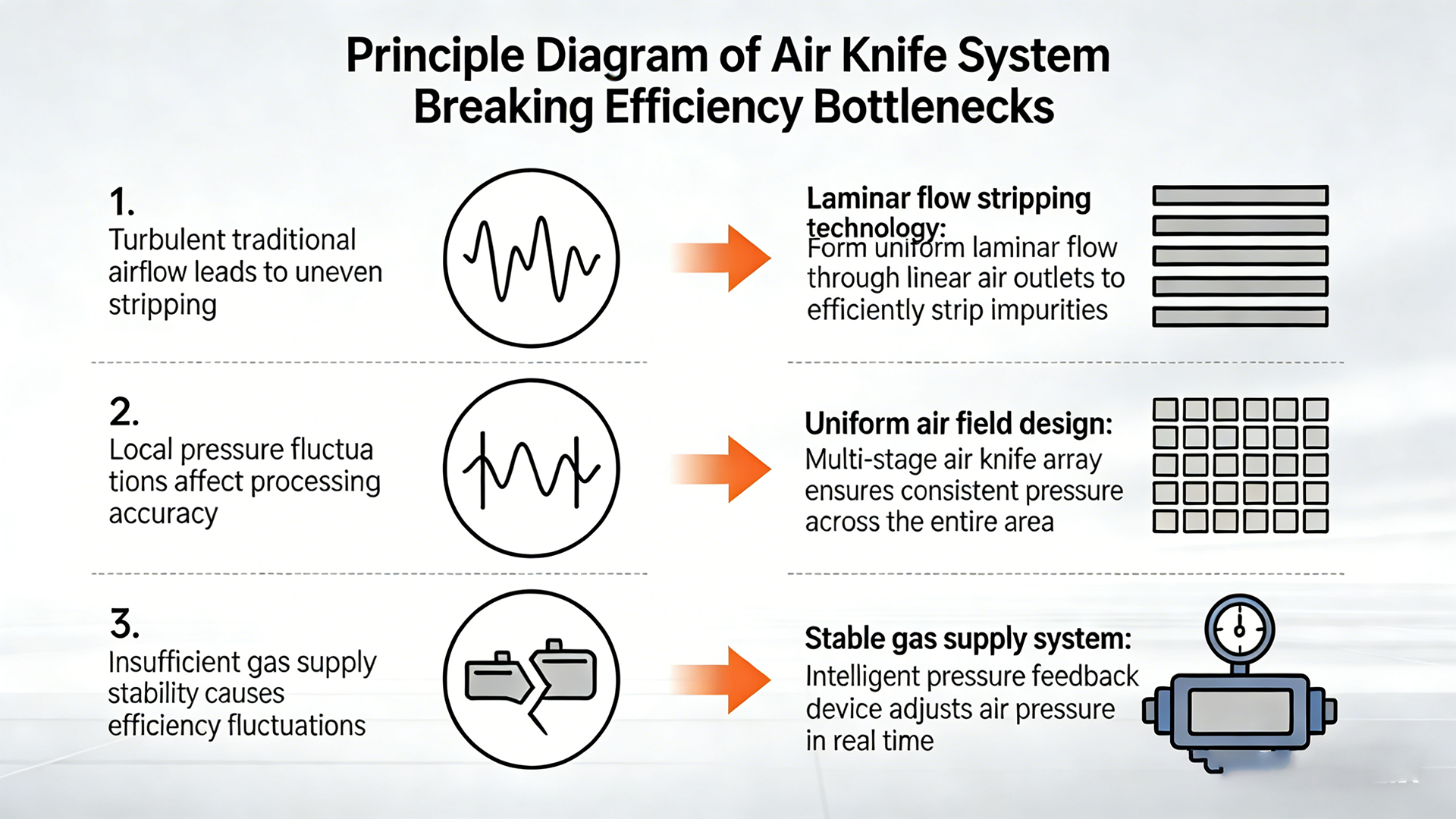

Teil 2: Das Luftmessersystem: Eine technische Dekonstruktion aus „Bottleneck“

Vom „Schöpfer“ zum „Effizienz-Durchbruchpunkt“

Shenzhen Qixingyuan Equipment Accessories Co., Ltd. (Qixingyuan) Air Knife Systems beseitigen systematisch den Engpass in diesen drei Ebenen durch präzises aerodynamisches Design und stabile Systemintegration und erreichen so einen grundlegenden Wandel von einem "begrenzenden Faktor" zu einem "treibenden Faktor".

 Erster Schritt: Deutliche Reduzierung der Trocknungszeit, Überwindung physikalischer Grenzen. Die Luftmesser von Qixingyuan  erzeugen keinen ungeordneten Luftstrom, sondern einen hochkonzentrierten, energiereichen laminaren Luftschleier. Dieser Luftstrom wirkt wie ein gleichmäßiges und kraftvolles „Luftmesser“, das Flüssigkeiten sofort von Platinenoberflächen und Lochöffnungen abträgt und wegbläst – der Kernmechanismus ist  die physikalische Entfernung, nicht die langsame Verdunstung. Bei üblichen Wasserfilmen nach der Reinigung kann die Trocknungszeit im Vergleich zu herkömmlicher Heißluft oder normalem Abblasen um 30 % bis über 50 % reduziert werden , wodurch die Möglichkeit besteht, die Zykluszeit der Produktionslinie grundlegend zu verlängern.

 Zweiter Schritt: Höchste Gleichmäßigkeit erreichen, den Sicherheitspuffer vollständig eliminieren. Gleichmäßigkeit ist der Kernvorteil der Luftmessertechnologie. Durch präzise Auslassgestaltung gewährleisten wir, dass die Windgeschwindigkeitsschwankungen entlang der gesamten Messerlänge innerhalb von ±5 % liegen.  Das bedeutet, dass die gesamte Plattenoberfläche, von den Rändern bis zur Mitte, eine gleichmäßige Trocknungskraft erhält. Da die Trocknungsergebnisse hochgradig vorhersehbar und reproduzierbar sind, können Ingenieure die bisher aufgrund von Gleichmäßigkeitsbedenken erforderliche zusätzliche Sicherheitszeit getrost eliminieren und so den Produktionsablauf straffen und präzisen.

 Dritter Vorteil: Dauerhafter Hochgeschwindigkeitsbetrieb mit exzellenter  Stabilität.  Qixingyuan-Systeme nutzen effiziente Radialgebläse mit Direktantrieb und verzichten so auf stark schwankende Druckluft. Dies gewährleistet eine kontinuierliche und gleichmäßige Luftzufuhr. In Verbindung mit der stabilen mechanischen Konstruktion liefert das System  rund um die Uhr eine absolut konstante Trocknungsleistung. Produktionslinien müssen sich keine Sorgen mehr um Schwankungen in der Trocknungsqualität machen und können langfristig und stabil mit ihrer maximalen Nenndrehzahl arbeiten, wodurch die theoretische Kapazität in tatsächliche Leistung umgewandelt wird.

Teil 3: Von der Bewertung zur Maßnahme – Entwicklung Ihres eigenen Entscheidungsrahmens zur Linienbeschleunigung

Uns ist bewusst, dass externe Vor-Ort-Bewertungen nicht immer möglich sind. Dies sollte Sie jedoch nicht davon abhalten, wissenschaftliche Selbstinspektionen durchzuführen und zu planen, um eine solide Datengrundlage für zukünftige Effizienzsteigerungen zu schaffen. Wir empfehlen Ihnen und Ihrem Team, folgenden Weg zu beschreiten, um die interne Optimierung einzuleiten:

Uns ist bewusst, dass externe Vor-Ort-Bewertungen nicht immer möglich sind. Dies sollte Sie jedoch nicht davon abhalten, wissenschaftliche Selbstinspektionen durchzuführen und zu planen, um eine solide Datengrundlage für zukünftige Effizienzsteigerungen zu schaffen. Wir empfehlen Ihnen und Ihrem Team, folgenden Weg zu beschreiten, um die interne Optimierung einzuleiten:

 1. Eine interne Datenbasislinie erstellen:

 Wichtige Parameter erfassen:  Ihre Produktions- oder Anlageningenieure sollten die aktuellen Betriebsdaten der Trocknungsphase systematisch erfassen. Dazu gehören: die Auslegungsgeschwindigkeit der Anlage (m/min) im Vergleich zur tatsächlichen Durchschnittsgeschwindigkeit in dieser Phase, die Soll-Trocknungszeit im Vergleich zur tatsächlichen Trocknungszeit sowie der monatliche Energieverbrauch für diesen Abschnitt.

 Quantifizierung des aktuellen Engpasses:  Falls der Prozess es zulässt, erhöhen Sie die Bandgeschwindigkeit vor der Trocknungszone schrittweise und geringfügig, wobei Sie die Qualität sicherstellen. Beobachten Sie, ob die Trocknungseffektivität zum Engpass wird oder die Fehlerrate steigt. Dieser einfache Belastungstest kann das Vorhandensein und die Schwere des Engpasses visuell aufzeigen.

 2. Klare Optimierungsziele definieren:

 Klären Sie anhand der Daten aus der Selbstinspektion das Hauptziel. Geht es darum, die Trocknungszeit um 20 % zu verkürzen, um mit den vorgelagerten Geschwindigkeitssteigerungen Schritt zu halten? Oder darum, durch verbesserte Gleichmäßigkeit  die durch Trocknungsprobleme verursachten Defekte im aktuellen Zyklus zu reduzieren? Oder einfach darum,  die zunehmend hohen Energiekosten  dieser Phase zu senken? Der technische Lösungsansatz variiert je nach Zielsetzung erheblich.

 3. Die Logik der wissenschaftlichen Auswahl beherrschen:

 Für beschleunigte Trocknungsprozesse  : Achten Sie auf  die maximale Windgeschwindigkeit  und die gleichmäßige Luftverteilung des Luftmessers. Die Tornado- Serie  beispielsweise  eignet sich aufgrund ihrer höheren Luftstromumwandlungseffizienz besonders für Anwendungen, die ein schnelles Trocknen großer Flächen erfordern.

 Für die Ziele „Qualitäts-/Stabilitätsverbesserung“ liegt der Fokus auf  gleichmäßigem Luftauslass  und langfristiger Systemstabilität . Hierbei sind die präzise Fertigung von Standard -Aluminium- / Edelstahlmessern  und stabilen Gebläseantriebssystemen von entscheidender Bedeutung.

 Zur Erreichung des Ziels der Kostenreduzierung : Die Energieeinsparungen durch den Ersatz der Druckluft müssen präzise berechnet werden. Kernpunkt ist der Vergleich des tatsächlichen Energieverbrauchs der aktuellen Luftkompressoren mit der Nennleistungsaufnahme des angestrebten Luftmessersystems.

Teil 4: Jenseits von Einzelgeräte-Upgrades – Auf dem Weg zur „Zukunftslinie“ mit intelligenter Synergie

Eine wahre Effizienzrevolution besteht nicht nur im Austausch eines einzelnen Geräts gegen ein effizienteres, sondern in der tiefen Integration und intelligenten Synergie zwischen Anlagen und Produktionslinie. Qixingyuan Air Knife Systems lassen sich nahtlos in Ihre Produktionssteuerung (SPS) integrieren und ermöglichen so eine Optimierung in höheren Dimensionen.

 Echtzeit-Start/Stopp-Verknüpfung: Empfängt Start/Stopp-Signale der Leitung und ermöglicht so einen „sofortigen Ein- und Ausschaltvorgang“, wodurch der Energieverbrauch im Leerlauf vollständig eliminiert wird.

 Adaptive Parameterumschaltung:  Für verschiedene Plattentypen oder chemische Trocknungsanforderungen können mehrere voreingestellte Arbeitsparameter festgelegt werden. Beim Produktwechsel ruft das Luftmessersystem automatisch die entsprechenden Parameter auf und unterstützt so eine flexible und intelligente Produktion.

 Statusüberwachung & Datenrückmeldung: Optionale Sensoren überwachen wichtige Parameter wie Windgeschwindigkeit und Temperatur in Echtzeit und liefern Gesundheits- und Effizienzdaten der Trocknungssektion an das zentrale Überwachungssystem, wodurch der „unsichtbare Trocknungsprozess“ vollständig transparent und steuerbar wird.

Fazit: Geschwindigkeitssteigerung ist die effizienteste Kostenreduzierung und der direkteste Weg zur Verbesserung der Wettbewerbsfähigkeit.

In Zeiten knapper Margen ist die Ausschöpfung interner Potenziale durch schlankes Management deutlich wertvoller als unkontrollierte Expansion. Optimierungsmöglichkeiten verbergen sich oft in vermeintlichen Hilfsprozessen wie der Trocknung. Durch die gezielte Auswahl und integrierte Optimierung eines Luftmessersystems erhalten Sie nicht nur trockenere Leiterplatten, sondern auch eine  schnellere, reaktionsfähigere und stabilere Produktionslinie. Dies führt direkt zu  einer höheren Anlagenauslastung, niedrigeren Stückkosten und einer größeren Widerstandsfähigkeit gegenüber Marktschwankungen.

FAQ (Häufig gestellte Fragen)

Frage 1: Unsere derzeitige Heißlufttrocknung dauert etwa 2 Minuten. Welche Verbesserung können wir realistischerweise mit einem Luftmessersystem erwarten?

A: Die Ergebnisse hängen zwar von der jeweiligen Plattenart, der Flüssigkeit und der Konfiguration ab, typische Reduzierungen liegen jedoch zwischen 30 % und 60 %.  Bei einem 2-minütigen Prozess ist eine Trocknung in  etwa 1 Minute oder weniger üblich , wodurch sich die Durchsatzkapazität dieses Abschnitts potenziell verdoppeln kann.

 F2:  Wir verwenden jetzt Druckluftdüsen. Ist ein Luftmessersystem nicht einfach eine teurere Version desselben?

A: Ganz und gar nicht. Herkömmliche Druckluftabblasverfahren sind ineffizient, laut und anfällig für Druckverluste und Verunreinigungen (Wasser, Öl). Luftmessersysteme hingegen nutzen effiziente elektrische Gebläse, um einen  gleichmäßigen, durchgehenden Laminarschleier über die gesamte Plattenbreite zu erzeugen. Dies sorgt für gleichbleibende Ergebnisse, einen geringeren Energieverbrauch und eliminiert das Risiko von Verunreinigungen, was zu höherer Qualität und Zuverlässigkeit führt.

 Frage 3: Sind Luftmesser zum Trocknen sehr kleiner oder komplexer Platten mit hoher Bauteildichte geeignet?

A: Ja. Der Schlüssel liegt in der präzisen Konstruktion . Düsenbreite, Luftstromwinkel und Druck lassen sich individuell anpassen. Für komplexe Leiterplatten können mehrstufige oder spezielle Messeranordnungen  entwickelt werden, um eine effektive Trocknung auch in Schattenbereichen und unter Bauteilen zu gewährleisten. Dadurch werden herkömmliche Verfahren oft hinsichtlich Geschwindigkeit und Gründlichkeit übertroffen.

 Frage 4: Wie wird ein Luftmessersystem gewartet und wie hoch ist seine typische Lebensdauer?

A: Der Wartungsaufwand ist minimal. Die Hauptaufgaben umfassen die regelmäßige Inspektion und Reinigung des Lufteinlassfilters sowie die Überprüfung des Gebläses. Abgesehen vom Gebläsemotor enthält das Messer selbst keine beweglichen Teile. Bei fachgerechter Installation und grundlegender Pflege kann ein hochwertiges System wie das von Qixingyuan eine Lebensdauer von über 10 Jahren erreichen.

 Frage 5:  Lässt sich das System ohne größere Produktionsausfälle in unsere bestehende Produktionslinie nachrüsten?

A: Absolut. Ein wesentlicher Vorteil ist die einfache Integration . Die meisten Installationen umfassen eine unkomplizierte mechanische Montage, den elektrischen Anschluss des Gebläses und gegebenenfalls die Anbindung an die SPS der Anlage zur Steuerung. Erfahrene Anbieter können die Nachrüstung oft mit  minimalen geplanten Ausfallzeiten  (z. B. während eines planmäßigen Wartungsfensters) durchführen.
