Der „unsichtbare Killer“ der PCB-Ausbeute – Der unterschätzte Trocknungsprozess

2026-08-26

Im Bestreben nach Präzision im Mikrometerbereich bei der Leiterplattenfertigung liegt der Fokus oft auf Kernprozessen wie Lithografie, Bohren und Galvanisierung. Ein scheinbar nebensächlicher Schritt – das Trocknen nach der Nassbearbeitung – erweist sich jedoch häufig als  „unsichtbarer Fehlerfaktor“  , der die Gesamtausbeute mindert und die Nachbearbeitungskosten erhöht. Statistiken zeigen, dass bei der Herstellung von Multilayer-Leiterplatten und HDI-Leiterplatten (High Density Interconnect)  bis zu 15 % der Oberflächenfehler  direkt oder indirekt auf unzureichendes Trocknen zurückzuführen sind. Probleme wie Wasserflecken, weiße Punkte und Ionenmigration, verursacht durch Restwasserfilme und Spuren von Chemikalien, beeinträchtigen nicht nur das Erscheinungsbild des Produkts, sondern bergen auch  Risiken für die langfristige Zuverlässigkeit . Mit der stetig steigenden Präzision von Schaltungen haben sich die Anforderungen an den Trocknungsprozess von einfachem „Trocknen mit Druckluft“ hin zu einer neuen Stufe entwickelt, die  „absolute Reinheit, Rückstandsfreiheit und Beschädigungsfreiheit“ erfordert.

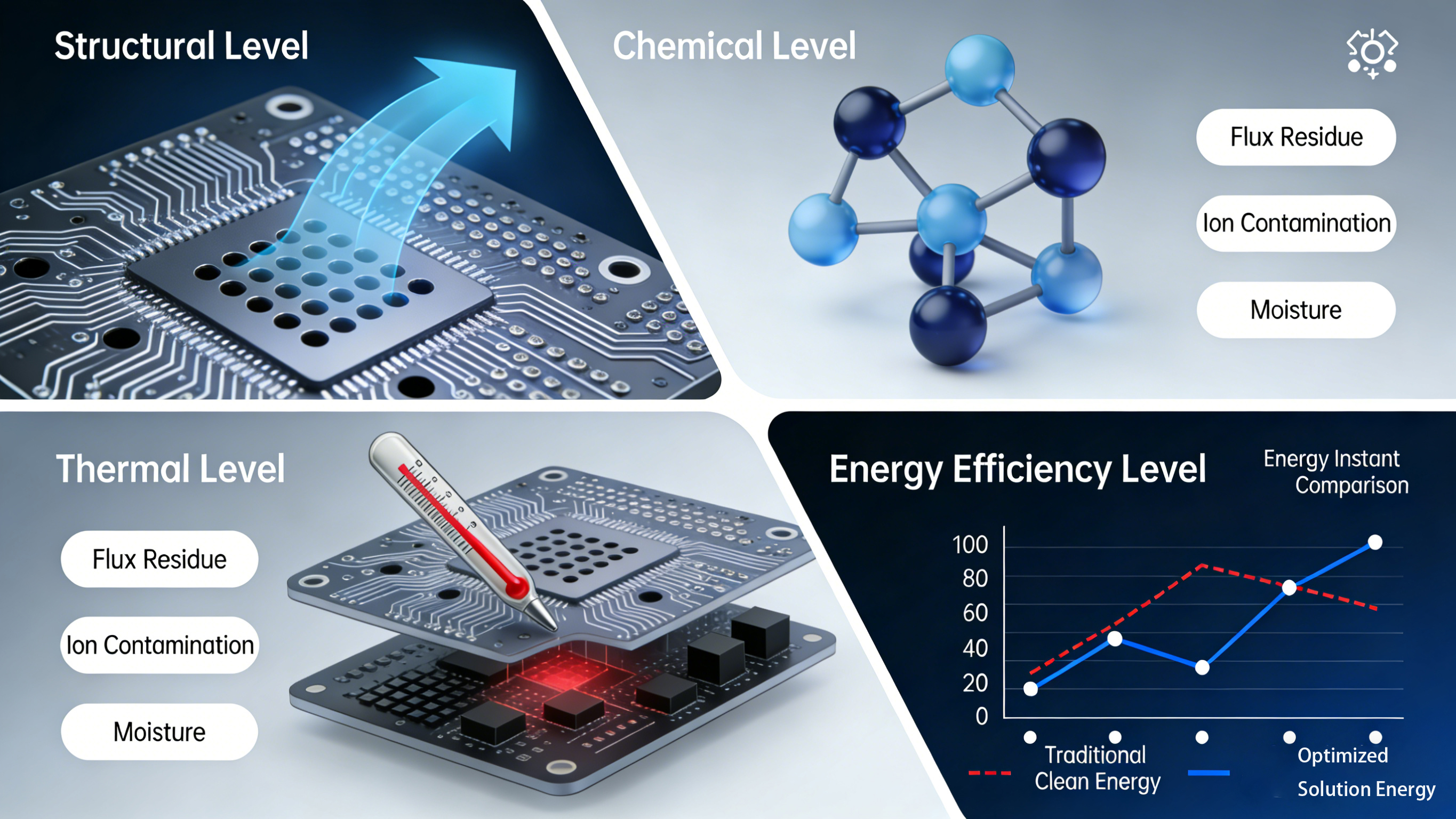

Detaillierte Analyse – Die vier zentralen Herausforderungen der modernen Leiterplattentrocknung

Um ein Problem zu lösen, muss man zunächst seine Komplexität verstehen. Die Schwierigkeiten bei der Trocknung moderner Leiterplatten resultieren aus dem Zusammenspiel physikalischer und chemischer Faktoren:

1) Physikalische Herausforderung durch komplexe Geometrien:  Moderne Leiterplatten sind keine ebenen Oberflächen mehr. Ihre  feinen Leiterbahnen, die hohe Dichte an Durchkontaktierungen, Blind- und vergrabenen Durchkontaktierungen sowie die unebenen Kontaktflächen  bilden auf mikroskopischer Ebene ein  komplexes Terrain  . Herkömmliche Luftströmungen führen in diesen Bereichen leicht zu Wirbeln oder Totzonen, wodurch Flüssigkeiten durch die Oberflächenspannung eingeschlossen werden. Insbesondere in  Mikro-Durchkontaktierungen mit Durchmessern unter 0,2 mm halten Kapillarkräfte die Flüssigkeit fest im Inneren, sodass herkömmliche Luftströmungen nur schwer effektiv eindringen können.

2) Herausforderung durch Materialhydrophilie und chemische Rückstände:  Leiterplattensubstrate (z. B. FR-4), Lötstopplacke und verschiedene Metallbeschichtungen weisen unterschiedliche Oberflächenenergien und Wasserkontaktwinkel auf, was zu einer ungleichmäßigen Wasserfilmverteilung führt. Kritischer noch:  Saure/alkalische Ätzmittel, Mikroätzmittel, Entwickler und andere  in der Nassverarbeitung verwendete Chemikalien hinterlassen, sofern sie nicht vollständig entfernt werden,  aktive Ionen  , die als Keime für zukünftige elektrochemische Korrosion dienen.

3) Thermische Empfindlichkeit begrenzt das Prozessfenster:  Viele Leiterplattenbauteile und Substrate reagieren  extrem empfindlich auf Temperaturschwankungen . Zu hohe Lufttemperaturen können zu  Verformungen der Leiterplatte führen, die Glasübergangstemperatur (Tg) des Harzes erreichen oder temperaturempfindliche Bauteile beschädigen . Daher muss der Trocknungsprozess bei  niedrigen oder Raumtemperaturen eine extrem hohe Effizienz anstreben .

4) Die Herausforderung, Produktionseffizienz und Energieverbrauch in Einklang zu bringen:  Steigende Produktionsliniengeschwindigkeiten verkürzen kontinuierlich das Zeitfenster für die Trocknung. Zwar lässt sich die Trocknungszeit durch höhere Luftgeschwindigkeit oder Temperatur reduzieren, dies geht jedoch oft mit einem  exponentiell höheren Energieverbrauch einher  und kann die bereits erwähnten Probleme mit der Trocknungsgleichmäßigkeit und thermischen Schäden verschärfen. Die optimale Balance zwischen  Trocknungseffektivität, Produktionszykluszeit und Energiekosten zu finden,  ist die größte Herausforderung für Produktionsingenieure.

Entwicklung der technischen Prinzipien – Von „Jede Druckluft tut’s“ zu „Präzisions-Luftmesser“

Betrachtet man die Entwicklung der Trocknungstechnologie, von ineffizienter natürlicher Verdunstung und geräuschvoller Druckluft bis hin zu den heutigen effizienten Zentrifugal-Luftmessersystemen, so war der Kern eine  Revolution in der Effizienz . Um diesen Generationsunterschied deutlich zu machen, vergleichen wir das Luftmessersystem der  Shenzhen Qixingyuan Equipment & Parts Co., Ltd.  ( Qixingyuan )  anhand mehrerer Schlüsselkriterien direkt mit der herkömmlichen Druckluftabblasmethode:

 Vergleichstabelle des Qixingyuan-Luftmessersystems mit herkömmlichem Druckluft-Abblasen

Modernisierung bedeutet daher mehr als nur den Austausch von Anlagen; es geht darum, die Trocknungsphase von einem  „persistenten Kostenfaktor“  in eine  „steuerbare Gewinnquelle“ zu verwandeln.  Grundlage dieser Transformation ist die  systemtechnische Denkweise  , die Qixingyuan vertritt.

Qixingyuans Systemtechnik – Mehr als nur ein „Messer“ Qixingyuan ist sich bewusst, dass ein optimales Trocknungsergebnis niemals von einem einzelnen Gerät abhängt, sondern von einem  perfekt aufeinander abgestimmten Systemtechnikprojekt . Wir bieten eine  Komplettlösung von der Luftquelle bis zum Endpunkt :

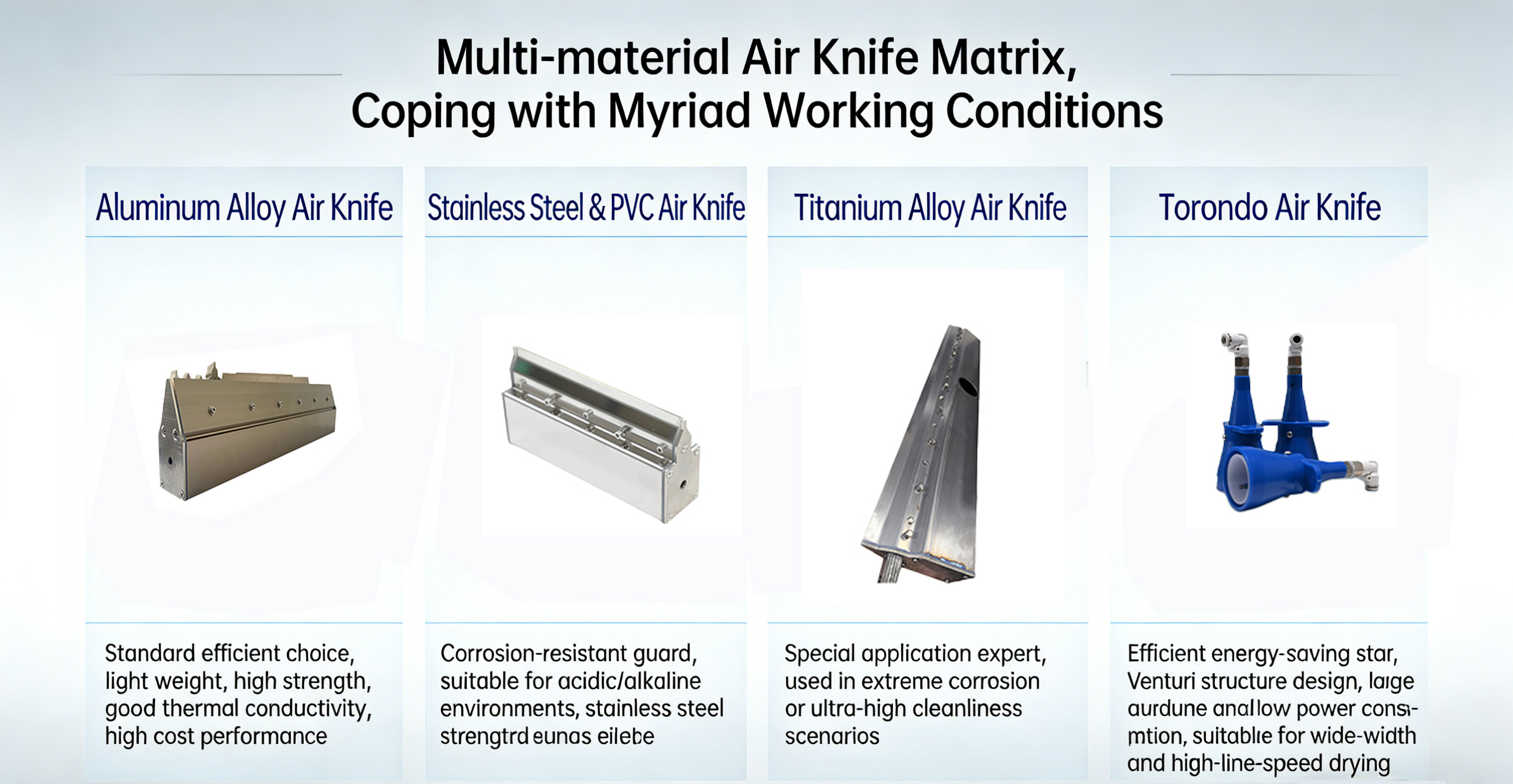

1) Das Herzstück: Multimaterial-Luftmessermatrix für unzählige Arbeitsbedingungen

Standard und effizient: Luftmesser aus Aluminiumlegierung.  Leicht, hochfest, gute Wärmeleitfähigkeit, geeignet zum Trocknen der meisten herkömmlichen wasserbasierten und milden chemischen Lösungen, bietet das beste  Preis-Leistungs-Verhältnis .

Korrosionsbeständige Schutzvorrichtungen: Luftmesser aus Edelstahl und PVC .  Für Umgebungen mit  stark korrosiven Chemikalien  wie Säuren und Laugen. Edelstahl bietet  sehr hohe Festigkeit und lange Lebensdauer ; PVC zeichnet sich durch hervorragende  chemische Beständigkeit und Wirtschaftlichkeit aus .

Spezialanwendungsexperte: Luftmesser aus Titanlegierung .  Für  extrem korrosive Umgebungen  oder Anwendungen, die  höchste Reinheit erfordern , wie z. B. in der Medizintechnik oder bei High-End-Halbleiterprozessen.

Hocheffizient und energiesparend: Tornado-Luftmesser.  Dank einzigartiger  Venturi-Struktur wird mehr Umgebungsluft aus derselben Quelle angesaugt, was entweder ein höheres Luftvolumen ermöglicht oder die gleiche Wirkung bei  geringerem Stromverbrauch erzielt . Ideal für  großflächige, schnelle Trocknungsanforderungen .

 2) Das Herzstück: Selbstentwickelte Hochdruckgebläse und Vakuumsysteme

Die hervorragende Leistung von Luftmessern ist untrennbar mit einem  stabilen, leistungsstarken und sauberen „Herzstück“ verbunden .

Die von Qixingyuan  selbst entwickelten Hochdruckgebläse  sind für kontinuierliche, stabile industrielle Blasanwendungen optimiert und bieten eine  zuverlässige, konstante Luftversorgung . Unsere  Vakuumsysteme können in speziellen Prozessen, die ein „Ansaugen-und-Ausblasen“  -Verfahren erfordern, mit Luftmessern kombiniert werden,   um eine vollständigere Flüssigkeitsentfernung zu gewährleisten.

 Das Gehirn: Kundenspezifische Systemintegration und intelligente Steuerung

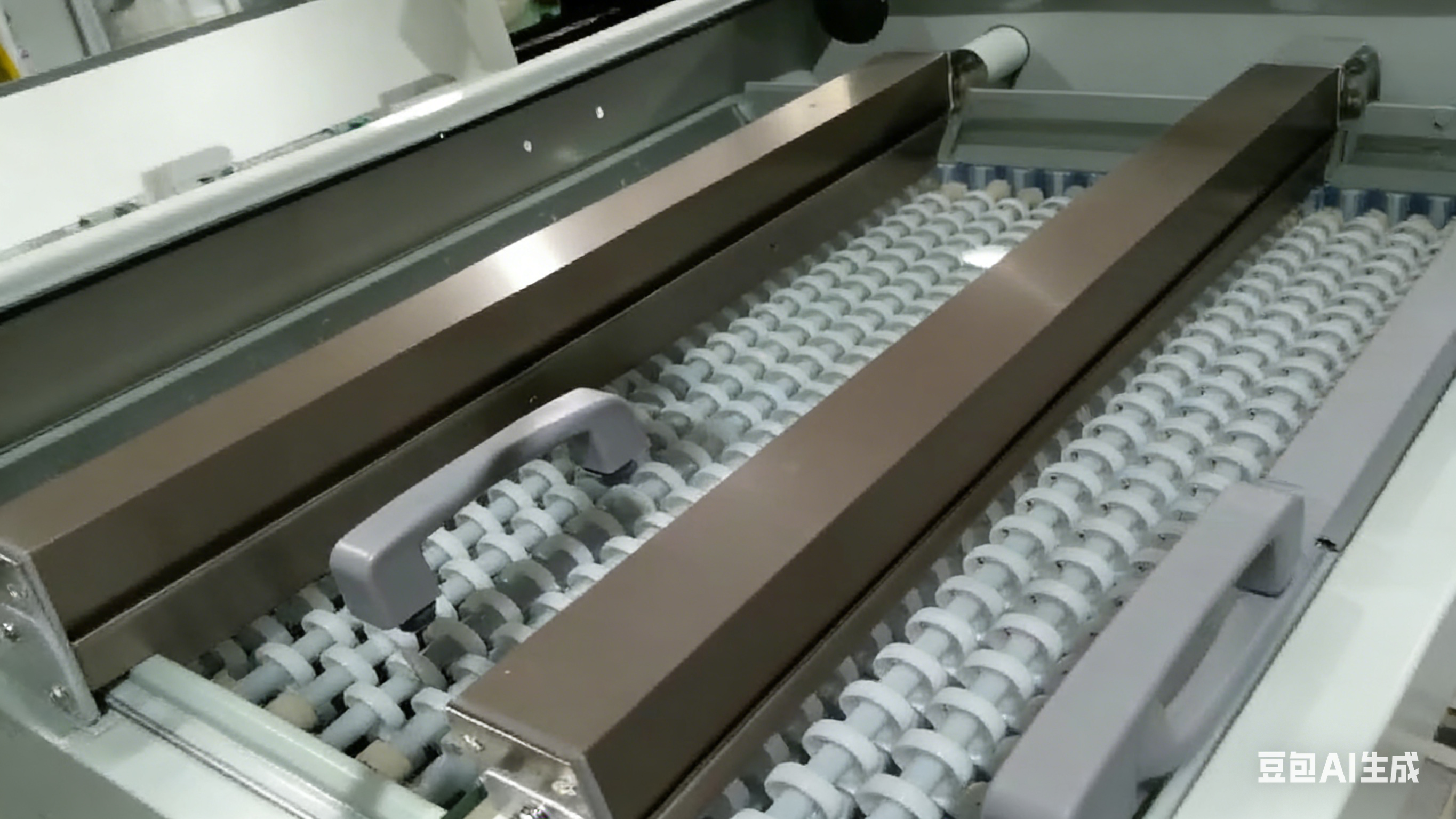

Wir lehnen  Standardlösungen ab . Das Ingenieurteam von Qixingyuan besucht den Kunden vor Ort, misst die Plattenabmessungen, analysiert die Restflüssigkeitseigenschaften, berechnet die Bandgeschwindigkeit und nutzt  CFD-Simulationen (Computational Fluid Dynamics)  zur Strömungsmodellierung. Daraus entsteht ein  maßgeschneiderter Integrationsplan,  der die Anzahl der Luftmesser, Installationswinkel, Abstände, Gebläseauswahl und Rohrleitungsführung umfasst. Die Integration von  Temperatur- und Windgeschwindigkeitssensoren sowie einer SPS-Steuerung  ermöglicht  die Echtzeitüberwachung und Regelung  des Trocknungsprozesses.

Fazit: Mit Qixingyuan entscheiden Sie sich für Sicherheit in Ihrem Trocknungsprozess.

In der dynamischen Fertigungswelt bedeutet die Auslagerung des Trocknungsprozesses an Qixingyuan mehr  Planungssicherheit für Ihre Ausbeute . Wir liefern nicht nur Produkte, sondern  Prozesslösungen, die auf fundiertem Verständnis, bewährter Zuverlässigkeit und langfristigem Mehrwert  für kontinuierliche Kostensenkung und Effizienzsteigerung basieren. Von  millimetergenauer Luftstromsteuerung  bis hin zu  Energieverbrauch und Ausbeute, die die Wettbewerbsfähigkeit Ihres Unternehmens bestimmen – Qixingyuan, mit  fast zehn Jahren Erfahrung , möchte Ihr verlässlicher Partner für Trocknungstechnologie sein  .

Gibt es   in Ihrer Produktionslinie  einen Trocknungsengpass ? Schwankende Ausbeute? Anhaltend hohe Energiekosten? Der Service „Effizienz-Check für Ihre Produktionslinie – Trocknung“  von Qixingyuan   ist ab sofort verfügbar. Unsere Ingenieure führen eine  professionelle Vor-Ort-Analyse durch  und erstellen einen  Diagnosebericht mit quantifizierten Daten und Optimierungsvorschlägen .

Häufig gestellte Fragen

F: Was sind die Vorteile von Luftmessern gegenüber Druckluftabblasgeräten? A:  Der Hauptvorteil liegt in  der hohen Effizienz und Energieeinsparung . Luftmesser werden direkt von Gebläsen angetrieben, was eine hohe Energieausnutzung ermöglicht.  Der Energieverbrauch beträgt typischerweise nur 20–30 % des Verbrauchs von Druckluft , bei  geringerem Geräuschpegel und einem stabileren, saubereren Luftstrom , wodurch Öl-/Wasserverunreinigungen direkt an der Quelle vermieden werden.

 F: Wie stellt man sicher, dass winzige Löcher auf Leiterplatten trocken sind?

A:  Der Schlüssel liegt in  der laminaren Strömung . Unsere Luftmesser erzeugen  einen konzentrierten, hochenergetischen Schichtluftstrom . In Kombination mit  der gezielten Winkelausrichtung können sie Mikro-Durchkontaktierungen effektiv durchdringen und  Resttröpfchen entfernen , anstatt nur die Oberfläche abzustreifen.

 F: Wie sieht es mit ätzenden Chemikalien aus?

A:  Wir bieten Luftmesser aus  Edelstahl, PVC und anderen korrosionsbeständigen Materialien an , die speziell für  aggressive Säure-/Laugenumgebungen entwickelt wurden, um einen langfristigen, stabilen Betrieb  zu gewährleisten   und Ihre Anlagen und Produkte zu schützen.

 F: Sind Nachrüstung und Installation kompliziert?

A:  Wir bieten  modulare Lösungen und eine kostenlose Vorabdiagnose . Das Luftmessersystem verfügt über  standardisierte Schnittstellen und eine flexible Installation , wodurch eine Integration in bestehende Anlagen mit  minimalen Anpassungen und Ausfallzeiten ermöglicht wird .

Zusammenfassung:  Mit Air-Messern entscheiden Sie sich für  geringeren Energieverbrauch, zuverlässigere Trocknungsergebnisse und eine einfachere Modernisierung . Kontaktieren Sie uns jederzeit für eine  präzise Analyse Ihrer Produktionslinie .
