Geflügeltes Auslassprofil – die obere Führungsflügelstruktur hilft dabei, die Luftstromrichtung zu definieren und bietet eine deutlichere Installationsreferenz als ein einfacher flacher Auslasskörper.
Einstellbarer Luftspalt: 0,2 – 4,0 mm. Das gleiche Luftmesser kann für kontrollierte Oberflächenreinigung, normale Trocknung oder stärkere Wasserabfuhr eingestellt werden.
Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dies bietet CA Flexibilität bei der Rohrleitungsführung und Maschinenintegration.
Wichtigste Verkaufsargumente des Produkts
• Geflügeltes Auslassprofil – die obere Führungsflügelstruktur hilft dabei, die Luftstromrichtung zu definieren und bietet eine deutlichere Installationsreferenz als ein einfacher flacher Auslasskörper.
• Einstellbarer Luftspalt: 0,2 – 4,0 mm. Das gleiche Luftmesser kann für kontrollierte Oberflächenreinigung, normale Trocknung oder stärkere Wasserabfuhr eingestellt werden.
• Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dies bietet CA Flexibilität bei der Rohrleitungsführung und Maschinenintegration.
• Einlassoptionen Φ32 / Φ38 / Φ45 / Φ51 — geeignet für verschiedene Gebläserohrgrößen und Luftstromanforderungen.
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip

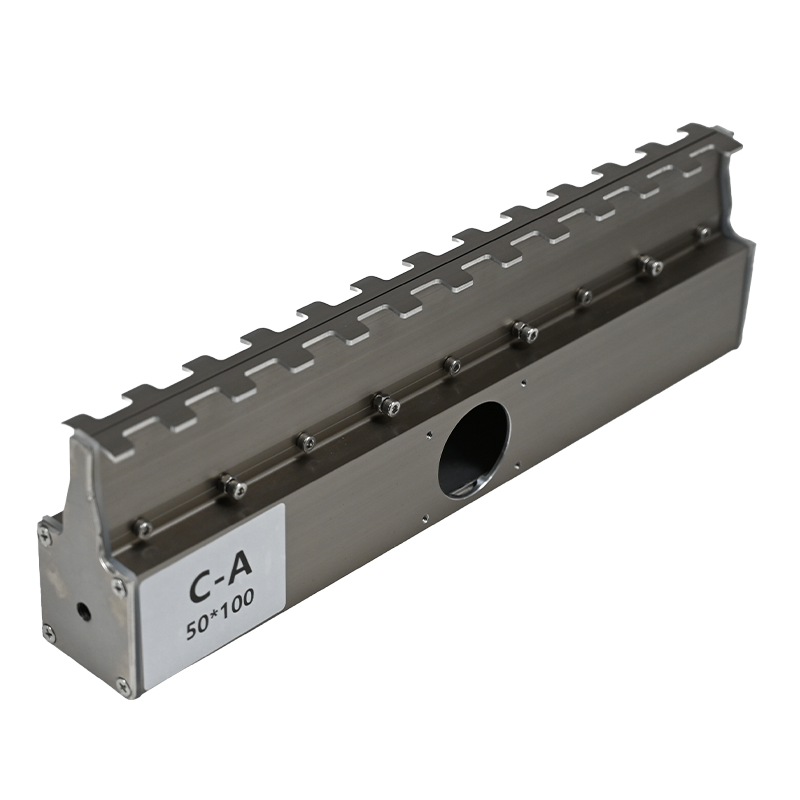

• Das 50 mm breite und 100 mm hohe Aluminiumlegierungsprofil bildet einen ausgewogenen Körper mit integriertem flügelförmigem Auslassbereich zur Luftstromführung und Montagereferenz.

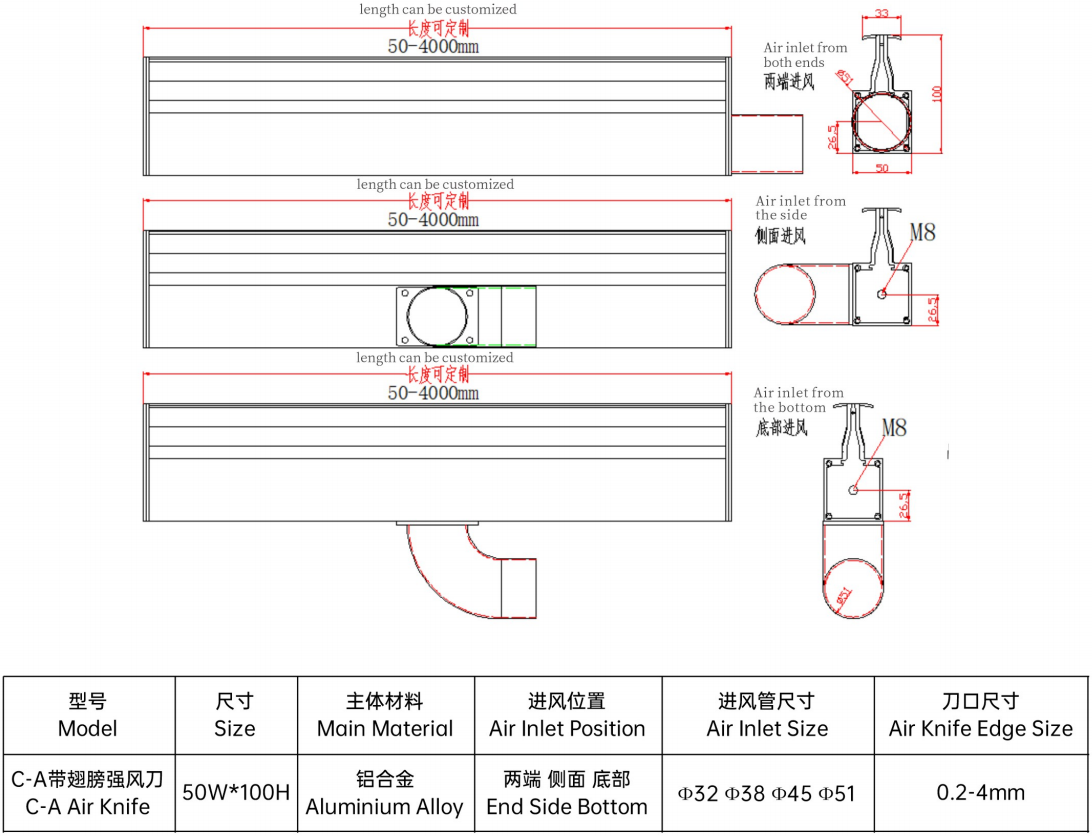

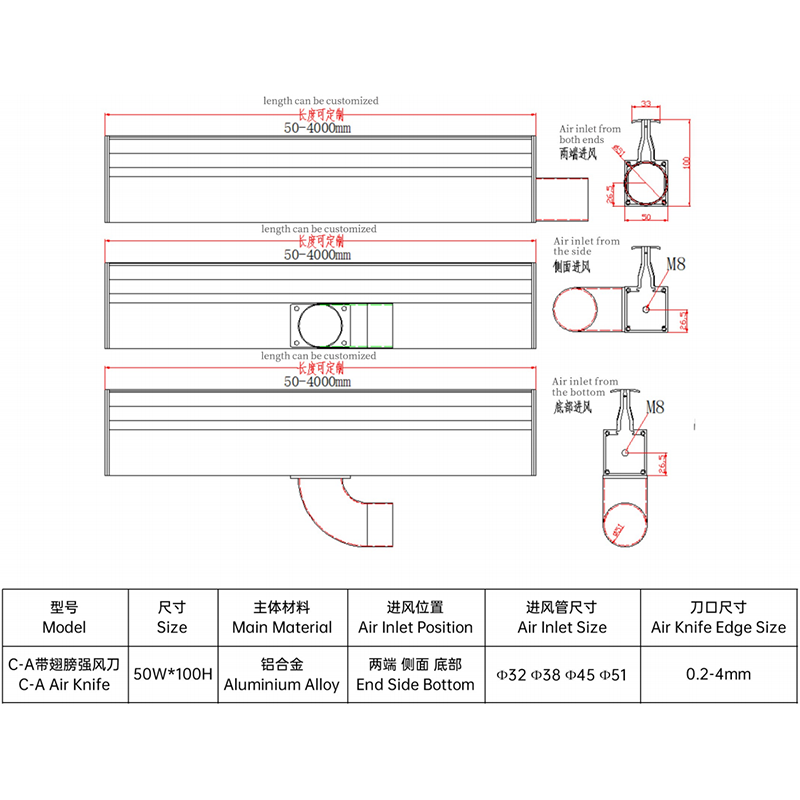

• Die Luftzufuhr kann von beiden Seiten, von der Seite oder von unten erfolgen. Die Zeichnungen der seitlichen und unteren Lufteinlässe zeigen die Befestigungspunkte für das M8-Gewinde zur sicheren Montage.
• Die Einlassgrößen Φ32 / Φ38 / Φ45 / Φ51 ermöglichen die Anpassung der Luftzufuhr an verschiedene Rohrsysteme. Bei kundenspezifischen Längen von 50 bis 4000 mm verteilt die interne Kammer die Luft, bevor sie den Auslass erreicht.
• Der interne Kanal leitet die Luft aus dem Plenum in den geflügelten Auslassbereich, wo der Luftstrom zu einem kontrollierten, flachen Luftstrom beschleunigt wird.
• Die Auslasskantengröße ist von 0,2 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das CA Winged Strong Air Knife eignet sich für Produktionslinien, die eine gerichtete Luftstromsteuerung, eine flexible Einlassführung und ein kompaktes Gehäuse mit den Abmessungen 50×100H benötigen.
• Oberflächentrocknung – Flaschen, bearbeitete Teile, Formteile und allgemeine Komponenten nach dem Waschen, Spülen oder Abkühlen.
• Flachbildschirm- und Glasbearbeitung – die geflügelte Auslassführung trägt dazu bei, die Luftstromrichtung über die Paneele und Glasoberflächen hinweg stabil zu halten.
• PCB-Reinigungslinien — einstellbarer Randspalt von 0,2 – 4,0 mm hilft, den Luftaufprall zur Feuchtigkeitsentfernung und zum Abblasen von Partikeln zu kontrollieren.
• Etikettier- und Codierstationen – ein kontrollierter, flacher Luftstrom hilft, die Oberfläche vor dem Bedrucken, Markieren oder Etikettieren zu trocknen.
• Großformatige Produktionslinien – die Anpassung der Werkslänge von 50 – 4000 mm ermöglicht es, das Luftmesser an unterschiedliche Förderband- und Produktbreiten anzupassen.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.
Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | CA Winged Strong Air Knife (Chinesisches Modell: CA Dai Chi Bang Qiang Feng Dao) |
Querschnittsgröße | 50 mm (B) × 100 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Boden (M8) |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassgewinde | M8 – sichtbar in den Zeichnungen der seitlichen und unteren Einlässe |
Schneidegröße des Luftmessers | 0,2 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY bearbeitet den 50B × 100H mm großen Luftmesserkörper aus Aluminiumlegierung, den geflügelten Auslassbereich, die Einlassöffnungen, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für eine kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 50 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören Einlassposition, Einlassrohrdurchmesser, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrverlauf gewählt werden.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY CA Geflügeltes Starkes Luftmesser | Standard-Luftmesser |
Profil der geflügelten Auslassöffnung | Der Führungsflügelauslass hilft bei der Steuerung der Luftstromrichtung und dient als Installationsreferenz. | Flacher Auslass mit weniger Richtungsführung |
Einstellbarkeit des Luftspalts | Einstellbar 0,2–4 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | End-, Seiten- und Bodeneinlassanordnungen für flexible Rohrführung | Üblicherweise nur eine Einlassanordnung oder begrenzte Rohrrichtung |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 für verschiedene Gebläserohrgrößen | Weniger Optionen für den Einlassdurchmesser |
Benutzerdefinierte Länge | Werkseitig kundenspezifische Abmessungen von 50 bis 4000 mm für schmale oder breite Förderbandbreiten | Meistens nur Standardlängen |
Körperquerschnitt | Das 50 mm breite und 100 mm hohe Gehäuse bietet ein ausgewogenes Verhältnis zwischen Luftdurchsatz und Installationsgröße. | Das allgemeine Körperprofil passt möglicherweise nicht zum Maschinenraum. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessern , darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktsortiment umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Dank CNC-Präzisionsbearbeitung, laufender Qualitätskontrollen und Verifizierung vor dem Versand liefern wir Luftmesser, die den Anforderungen realer Produktionslinien gerecht werden.
Wir unterstützen OEM- und ODM-Projekte für Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Kunden können uns Zeichnungen, Muster, Anwendungsbeschreibungen oder Fotos der Anlagen zusenden. Unser Ingenieurteam prüft Luftstromrichtung, Bauraum und Rohrleitungsführung und entwickelt anschließend eine Lösung, die sich nahtlos integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
Wichtigste Verkaufsargumente des Produkts
• Geflügeltes Auslassprofil – die obere Führungsflügelstruktur hilft dabei, die Luftstromrichtung zu definieren und bietet eine deutlichere Installationsreferenz als ein einfacher flacher Auslasskörper.
• Einstellbarer Luftspalt: 0,2 – 4,0 mm. Das gleiche Luftmesser kann für kontrollierte Oberflächenreinigung, normale Trocknung oder stärkere Wasserabfuhr eingestellt werden.
• Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dies bietet CA Flexibilität bei der Rohrleitungsführung und Maschinenintegration.
• Einlassoptionen Φ32 / Φ38 / Φ45 / Φ51 — geeignet für verschiedene Gebläserohrgrößen und Luftstromanforderungen.
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip
• Das 50 mm breite und 100 mm hohe Aluminiumlegierungsprofil bildet einen ausgewogenen Körper mit integriertem flügelförmigem Auslassbereich zur Luftstromführung und Montagereferenz.
• Die Luftzufuhr kann von beiden Seiten, von der Seite oder von unten erfolgen. Die Zeichnungen der seitlichen und unteren Lufteinlässe zeigen die Befestigungspunkte für das M8-Gewinde zur sicheren Montage.
• Die Einlassgrößen Φ32 / Φ38 / Φ45 / Φ51 ermöglichen die Anpassung der Luftzufuhr an verschiedene Rohrsysteme. Bei kundenspezifischen Längen von 50 bis 4000 mm verteilt die interne Kammer die Luft, bevor sie den Auslass erreicht.
• Der interne Kanal leitet die Luft aus dem Plenum in den geflügelten Auslassbereich, wo der Luftstrom zu einem kontrollierten, flachen Luftstrom beschleunigt wird.
• Die Auslasskantengröße ist von 0,2 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das CA Winged Strong Air Knife eignet sich für Produktionslinien, die eine gerichtete Luftstromsteuerung, eine flexible Einlassführung und ein kompaktes Gehäuse mit den Abmessungen 50×100H benötigen.
• Oberflächentrocknung – Flaschen, bearbeitete Teile, Formteile und allgemeine Komponenten nach dem Waschen, Spülen oder Abkühlen.
• Flachbildschirm- und Glasbearbeitung – die geflügelte Auslassführung trägt dazu bei, die Luftstromrichtung über die Paneele und Glasoberflächen hinweg stabil zu halten.
• PCB-Reinigungslinien — einstellbarer Randspalt von 0,2 – 4,0 mm hilft, den Luftaufprall zur Feuchtigkeitsentfernung und zum Abblasen von Partikeln zu kontrollieren.
• Etikettier- und Codierstationen – ein kontrollierter, flacher Luftstrom hilft, die Oberfläche vor dem Bedrucken, Markieren oder Etikettieren zu trocknen.
• Großformatige Produktionslinien – die Anpassung der Werkslänge von 50 – 4000 mm ermöglicht es, das Luftmesser an unterschiedliche Förderband- und Produktbreiten anzupassen.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.
Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | CA Winged Strong Air Knife (Chinesisches Modell: CA Dai Chi Bang Qiang Feng Dao) |
Querschnittsgröße | 50 mm (B) × 100 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Boden (M8) |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassgewinde | M8 – sichtbar in den Zeichnungen der seitlichen und unteren Einlässe |
Schneidegröße des Luftmessers | 0,2 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY bearbeitet den 50B × 100H mm großen Luftmesserkörper aus Aluminiumlegierung, den geflügelten Auslassbereich, die Einlassöffnungen, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für eine kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 50 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören Einlassposition, Einlassrohrdurchmesser, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrverlauf gewählt werden.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY CA Geflügeltes Starkes Luftmesser | Standard-Luftmesser |
Profil der geflügelten Auslassöffnung | Der Führungsflügelauslass hilft bei der Steuerung der Luftstromrichtung und dient als Installationsreferenz. | Flacher Auslass mit weniger Richtungsführung |
Einstellbarkeit des Luftspalts | Einstellbar 0,2–4 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | End-, Seiten- und Bodeneinlassanordnungen für flexible Rohrführung | Üblicherweise nur eine Einlassanordnung oder begrenzte Rohrrichtung |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 für verschiedene Gebläserohrgrößen | Weniger Optionen für den Einlassdurchmesser |
Benutzerdefinierte Länge | Werkseitig kundenspezifische Abmessungen von 50 bis 4000 mm für schmale oder breite Förderbandbreiten | Meistens nur Standardlängen |
Körperquerschnitt | Das 50 mm breite und 100 mm hohe Gehäuse bietet ein ausgewogenes Verhältnis zwischen Luftdurchsatz und Installationsgröße. | Das allgemeine Körperprofil passt möglicherweise nicht zum Maschinenraum. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessern , darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktsortiment umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Dank CNC-Präzisionsbearbeitung, laufender Qualitätskontrollen und Verifizierung vor dem Versand liefern wir Luftmesser, die den Anforderungen realer Produktionslinien gerecht werden.
Wir unterstützen OEM- und ODM-Projekte für Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Kunden können uns Zeichnungen, Muster, Anwendungsbeschreibungen oder Fotos der Anlagen zusenden. Unser Ingenieurteam prüft Luftstromrichtung, Bauraum und Rohrleitungsführung und entwickelt anschließend eine Lösung, die sich nahtlos integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
