Das flachste Mehrfach-Einlassmodell der Produktreihe: 50 mm (B) × 95 mm (H) – 5 mm kürzer als vergleichbare Modelle, speziell entwickelt für Installationen mit strengen vertikalen Abstandsregeln.
Vollständig einstellbarer Randspalt von 0,1 – 4,0 mm – ultrafeine Präzision bei 0,1 mm für die Trocknung empfindlicher Oberflächen, bis zu 4,0 mm für Anwendungen mit hohem Luftvolumenstrom, alles in einem Gerät
Drei Einlasspositionen: Ende (beidseitig), Seite (M8-Gewinde), Unterseite – maximale Flexibilität bei der Installation für jede Maschinenausrichtung und Rohrleitungsführung.
Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 – direkter Anschluss an die meisten gängigen industriellen Druckluftleitungen, kein Adapter erforderlich
Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtungen (≤250 °C) – jede Einheit wird im eigenen Haus nach Ihren genauen Vorgaben gefertigt und kalibriert.
Wichtigste Verkaufsargumente des Produkts
• Das flachste Mehrfach-Einlassmodell der Produktreihe: 50 mm (B) × 95 mm (H) – 5 mm kürzer als vergleichbare Modelle, speziell entwickelt für Installationen mit strengen vertikalen Abstandsregeln.
• Vollständig einstellbarer Randspalt von 0,1 – 4,0 mm – ultrafeine Präzision bei 0,1 mm für die Trocknung empfindlicher Oberflächen, bis zu 4,0 mm für Anwendungen mit hohem Luftvolumenstrom, alles in einem Gerät
• Drei Einlasspositionen: Ende (beidseitig), Seite (M8-Gewinde), Unten – maximale Flexibilität bei der Installation für jede Maschinenausrichtung und Rohrleitungsführung
• Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 – direkter Anschluss an die meisten gängigen industriellen Druckluftleitungen, kein Adapter erforderlich
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtungen (≤250 °C) – jede Einheit wird im eigenen Haus nach Ihren genauen Vorgaben gefertigt und kalibriert.
Produktstruktur und Funktionsprinzip

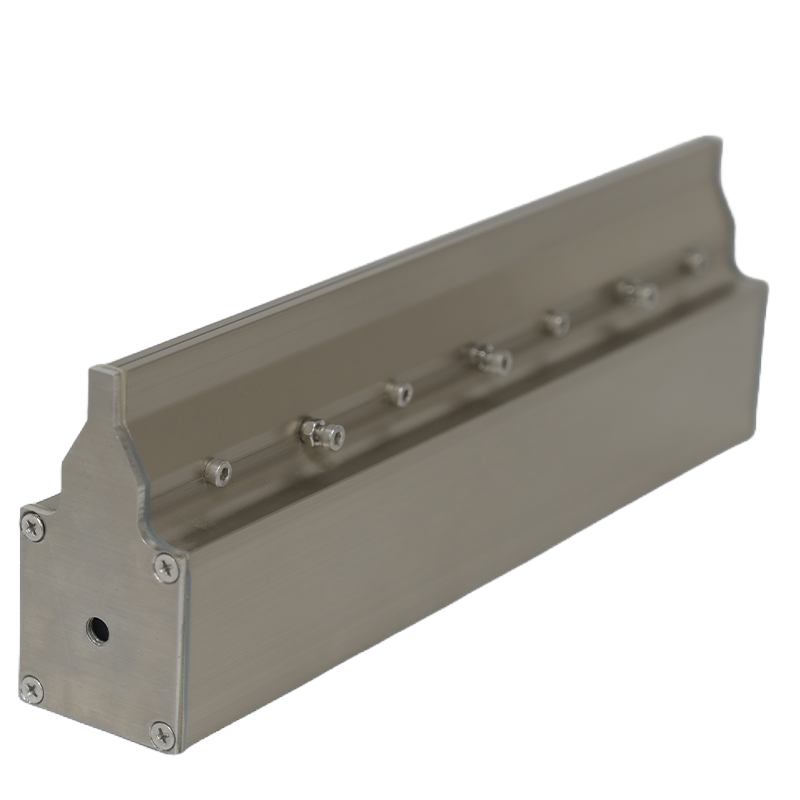

• Extrem flaches Aluminiumlegierungsprofil: 50 mm B × 95 mm H – die reduzierte Höhe (95 mm gegenüber 100 mm bei vergleichbaren Modellen) verringert direkt den erforderlichen vertikalen Freiraum in Maschinenrahmen und Förderbandgehäusen
• Drei Einlasskonfigurationen – doppelter Endeinlass für ausgeglichenen Druck bei langen Schaufeln, seitliches M8-Gewinde für seitliche Rohrleitungen und Bodeneinlass für bündige oder Überkopfmontage – in einem einzigen kompakten Gehäuse vereint
• Die interne Druckkammer sorgt für einen gleichmäßigen Druckausgleich der einströmenden Druckluft über die gesamte Klingenlänge, unabhängig davon, ob das Messer 50 mm oder 4000 mm lang ist.
• Ein sich verjüngender interner Beschleunigungskanal wandelt den ausgeglichenen statischen Druck in einen gleichmäßigen, laminaren Luftstrom mit hoher Geschwindigkeit am Präzisionsmesserschlitz um.
• Auslassspalt von 0,1 mm bis 4,0 mm über Randschrauben einstellbar – keine Demontage erforderlich, größter Einstellbereich für diese Körpergrößenklasse
• Hochtemperatur-Silikondichtungen an den Enden (≤250°C) halten den Innendruck an beiden Klingenenden aufrecht und gewährleisten so eine gleichmäßige Schlitzgeschwindigkeit von einem Ende zum anderen.
Anwendungsszenarien
Die extrem niedrige Bauhöhe von nur 95 mm und die volle Flexibilität mit drei Einlässen machen den AE zur bevorzugten Wahl überall dort, wo die vertikale Bauhöhe begrenzt ist und vielseitige Installationsmöglichkeiten erforderlich sind:
• Leiterplattenreinigungsanlagen – flaches Gehäuse passt in enge Förderbandrahmen; einstellbarer Spalt und mehrere Einlässe vereinfachen die Nachrüstung in bestehende Waschanlagenkonfigurationen
• Oberflächentrocknung – Flaschen, Teile & flache Substrate – Der Bereich von 0,1–4,0 mm passt die Luftstromintensität ohne Hardwareänderungen an unterschiedliche Produktabmessungen und Förderbandgeschwindigkeiten an.
• Staubentfernung auf Glas, Paneelen und optischen Oberflächen — Ein minimaler Spalt von 0,1 mm ermöglicht eine kontrollierte, schonende Partikelverdrängung ohne Spuren oder Beschädigung empfindlicher Oberflächen
• Installationen mit geringer Einbauhöhe – Die Gehäusehöhe von 95 mm passt in Gehäuse, in denen Modelle mit 100 mm und mehr nicht montiert werden können, wodurch die Integration von Luftmessern in kompakte oder ältere Geräte ermöglicht wird.
• Großformat-Produktionslinien (bis zu 4000 mm) — ein einzelnes durchgehendes Messer deckt die gesamte Breite von Glas-, Metallblech-, Textil- und Folienverarbeitungslinien ohne Zwischenverbindungen ab
• Beheizte Prozessanlagen – Silikondichtungen mit einer Nenntemperatur von ≤250 °C ermöglichen die direkte Integration in Trockenöfen, Wärmebehandlungstunnel und thermische Fördersysteme.

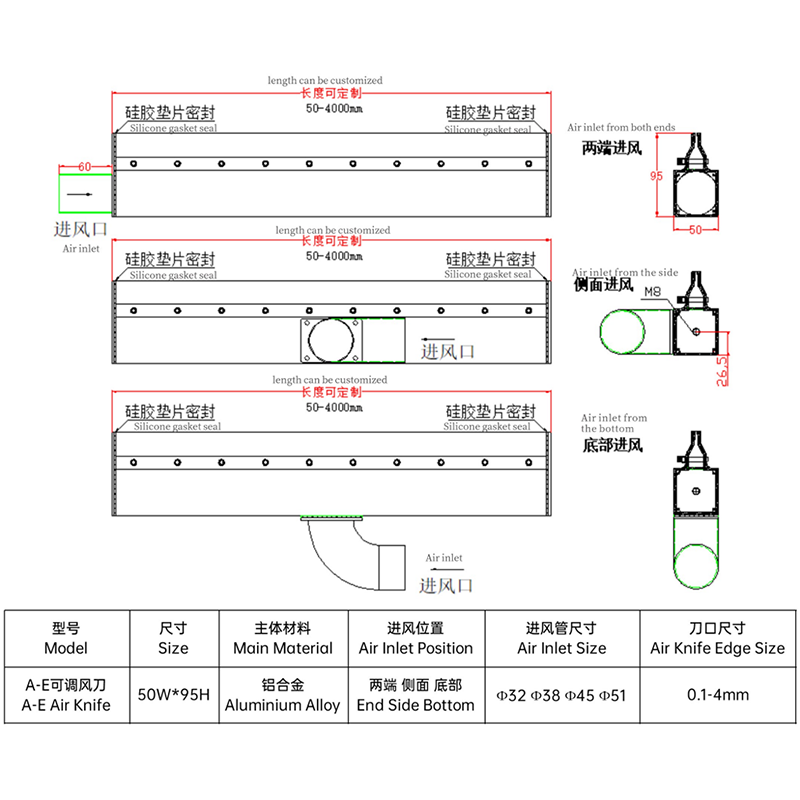

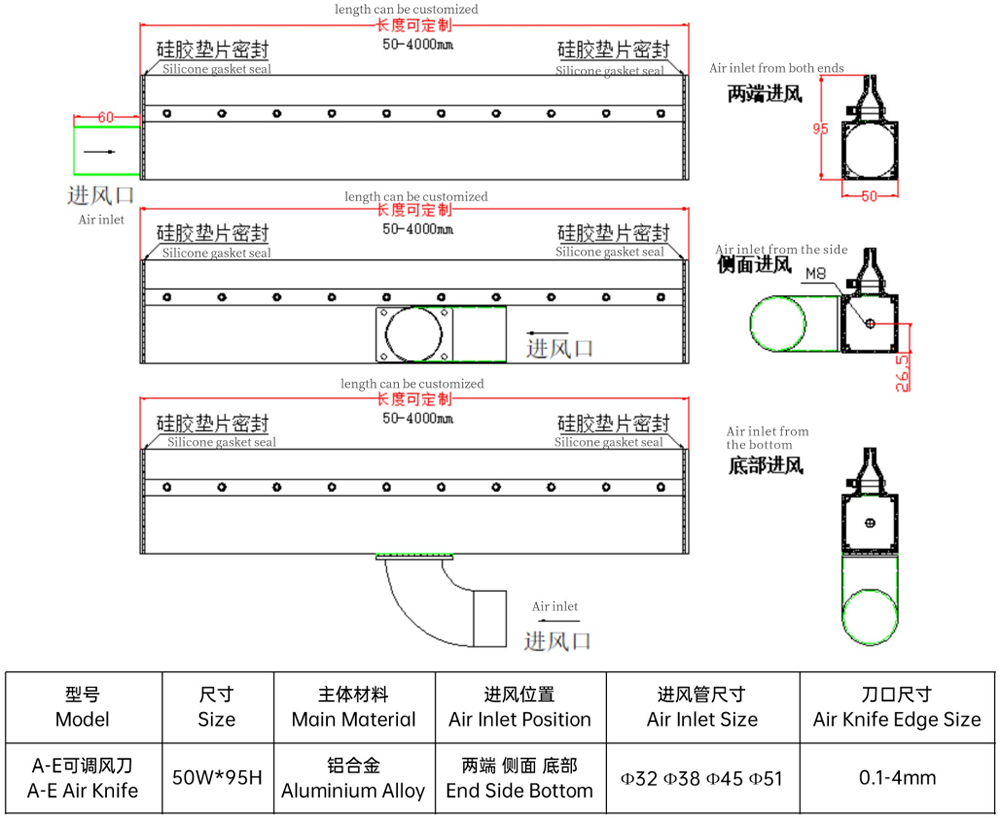

Technische Parameter
Parameter | Spezifikation |
Modell | AE-Luftmesser (einstellbares AE-Luftmesser) |
Querschnittsgröße | 50 mm (B) × 95 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Unterseite |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassgewinde (Seite) | M8 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM/ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• Vollständige CNC-Bearbeitung der 50×95 mm großen Aluminiumlegierungsprofile im eigenen Haus – Schaufelkörper, Innenkammer, alle drei Einlassöffnungen (Ende/Seite M8/unten) und Auslassschlitz werden vor Ort gefertigt und geprüft
• Kundenspezifische Längen von 50 mm bis 4000 mm werden auf Bestellung gefertigt – der gleiche maximale Bereich wie bei den Standardmodellen, erreicht in einem nur 95 mm flachen Gehäuse – mit Maß- und Druckprüfung vor dem Versand
• Einlassposition (Ende/Seite M8/unten), Rohrdurchmesser (Φ32 / Φ38 / Φ45 / Φ51), Luftspalteinstellung (0,1–4,0 mm) und Oberflächenbeschaffenheit sind gemäß Kundenspezifikation konfigurierbar.
• Unterstützung von OEM- und ODM-Fertigung – wir akzeptieren technische Zeichnungen, physische Referenzmuster oder schriftliche Anwendungsbeschreibungen.
• Hochtemperatur-Silikondichtungen (≤250°C) sind standardmäßig in jeder Einheit verbaut – keine zusätzlichen Lieferzeiten oder Kosten für Varianten mit beheizten Prozessen
• Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts auf die vorgegebene Toleranz, Überprüfung des Einlassgewindes und vollständige Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY AE Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Körpergröße | 95 mm – Modell mit dem niedrigsten Profil und mehreren Einlässen | 100 mm oder höher |
Einlasspositionen | Ende (Doppelgewinde) / Seite (M8) / Unterseite | Ende nur |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 | Typische Einzelgröße |
Anpassbare Länge | 50–4000 mm ab Werk | Nur Standard-Festgrößen |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlass, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessersystemen und bieten ein umfassendes Produktsortiment an, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Montagebaugruppen und Systemzubehör umfasst. Unsere Fertigung erfolgt mit hochpräzisen CNC-Bearbeitungsanlagen unter strengen Qualitätskontrollen. So stellen wir sicher, dass jede Luftmessereinheit – von der Kalibrierung des internen Plenums und des Auslassschlitzes bis hin zu den Toleranzen des Einlassgewindes und der Montage der Enddichtung – vor Verlassen der Produktionslinie gefertigt, geprüft und gemäß den Spezifikationen verifiziert wird.
Wir verfügen über umfassende Erfahrung in der Betreuung von OEM- und ODM-Kunden in den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Industrie. Ob es sich um ein einzelnes Ersatzmesser oder ein komplett entwickeltes Mehrmesser-Trocknungssystem handelt – unser Ingenieurteam arbeitet eng mit Ihnen zusammen und analysiert Ihre Zeichnungen, Muster oder Anwendungsbeschreibungen, um eine Lösung zu entwickeln, die sich problemlos installieren lässt und exakt Ihren Anforderungen entspricht.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
