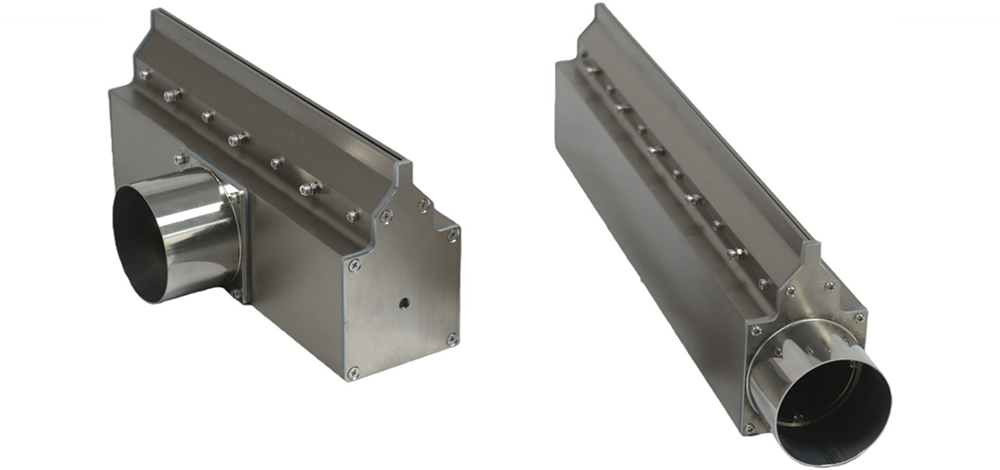

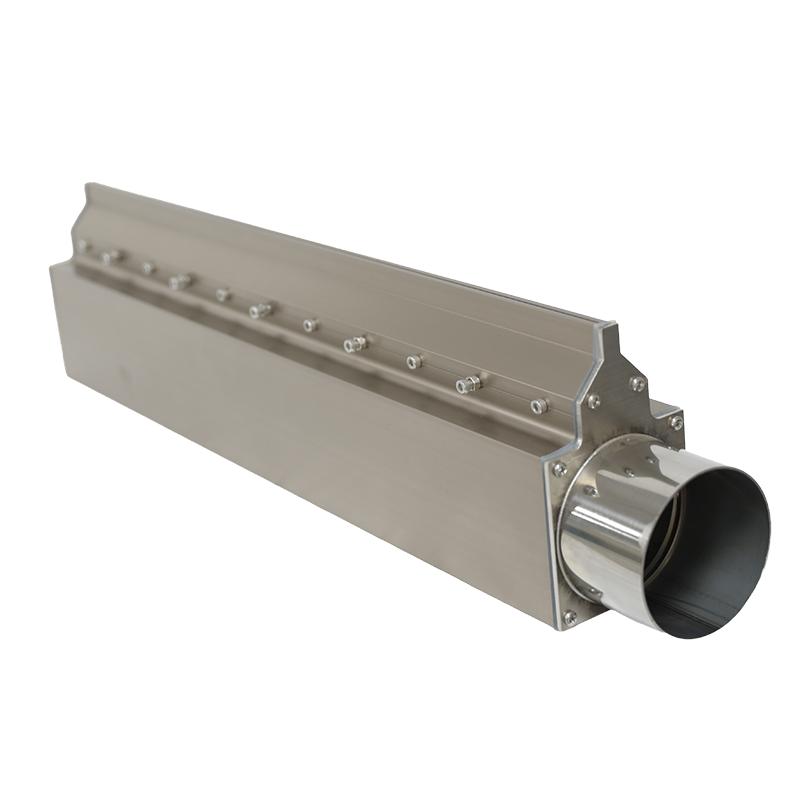

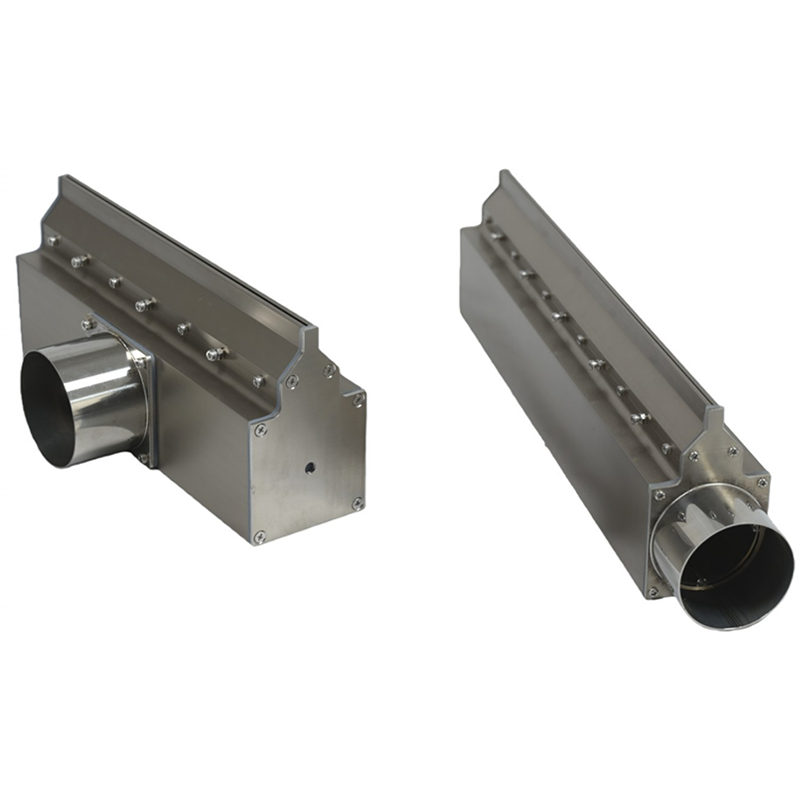

Großes Gehäuse aus Aluminiumlegierung (80 mm B × 130 mm H) – ausgelegt für höheres Luftvolumen und stärkere Druckstabilität als kompakte Luftmessermodelle.
Breiter, einstellbarer Luftspalt: 0,1 – 4,0 mm. Der Auslass kann für Feinstaubabscheidung, normale Trocknung oder stärkere Wasserabfuhr eingestellt werden, ohne dass der Luftmesserkörper ausgetauscht werden muss.
Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch lässt sich das BG-Modell auch an breite Maschinen mit unterschiedlichen Rohrleitungsführungen anpassen.
Φ76 Großbohrungseinlass – geeignet für Gebläsesysteme mit hohem Fördervolumen, bei denen das Luftmesser einen starken, kontinuierlichen Luftstrom über eine größere Arbeitsbreite erzeugen muss.
Werkseitig anpassbare Längen von 100 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤ 250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Wichtigste Verkaufsargumente des Produkts
• Großes Gehäuse aus Aluminiumlegierung (80 mm B × 130 mm H) – entwickelt für ein höheres Luftvolumen und eine stärkere Druckstabilität als kompakte Luftmessermodelle.
• Breiter, einstellbarer Luftspalt: 0,1 – 4,0 mm. Der Auslass kann für Feinstaubabscheidung, normale Trocknung oder stärkere Wasserabfuhr eingestellt werden, ohne dass der Luftmesserkörper ausgetauscht werden muss.
• Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch eignet sich das BG-Modell auch für breite Maschinen mit unterschiedlichen Rohrleitungsführungen.
• Φ76 Großbohrungseinlass – geeignet für Gebläsesysteme mit hohem Fördervolumen, bei denen das Luftmesser einen starken, kontinuierlichen Luftstrom über eine größere Arbeitsbreite erzeugen muss.
• Werkseitig anpassbare Länge von 100 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip
• Das 80 mm breite und 130 mm hohe Aluminiumlegierungsprofil bildet einen großen Innenraum. Die größere Kammer speichert mehr Luft und trägt zur Stabilisierung des Durchflusses in Produktionslinien mit hohem Durchsatz bei.

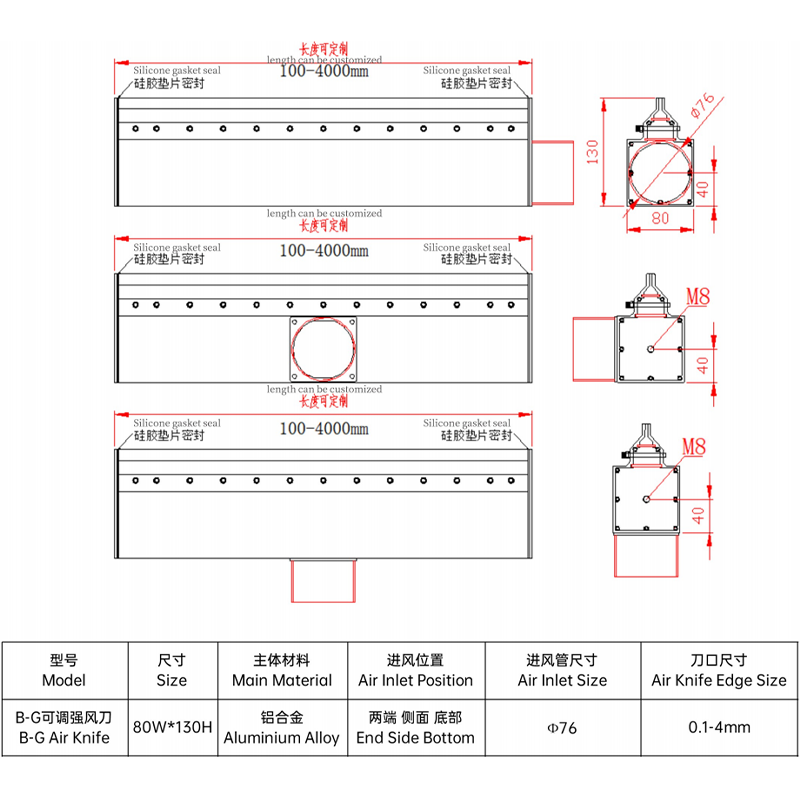

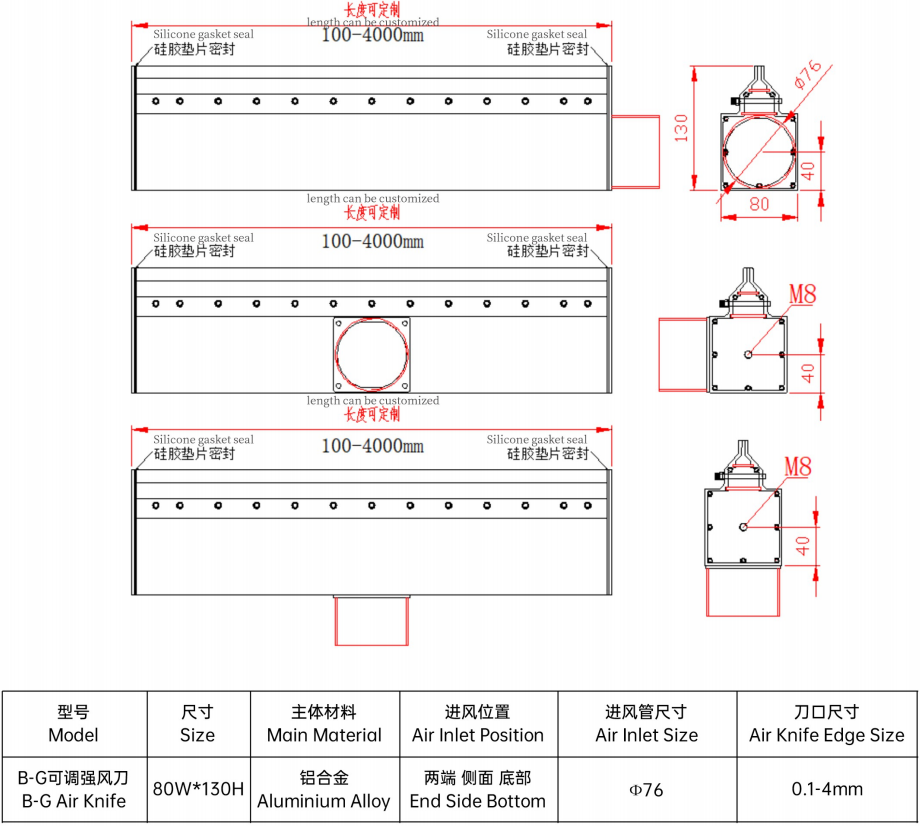

• Die Luftzufuhr kann von beiden Seiten, von der Seite oder von unten erfolgen. Die Zeichnungen der seitlichen und unteren Lufteinlässe zeigen Befestigungspunkte für M8-Gewinde zur stabilen Montage.
• Der Φ76-Einlass leitet einen Luftstrom mit hohem Volumen in die Innenkammer. Bei kundenspezifischen Längen von 100 bis 4000 mm trägt dieser große Einlass dazu bei, den Strömungswiderstand zu verringern, bevor der Luftstrom entlang des Schaufelblatts verteilt wird.
• Im Plenum wird die Luftzufuhr ausgeglichen, anschließend beschleunigt der sich verjüngende interne Kanal den Luftstrom zu einer flachen, laminaren Hochgeschwindigkeitsströmung.
• Die Größe der Auslasskante ist von 0,1 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das verstellbare Hochleistungs-Luftmesser BG eignet sich für breite oder durchflussstarke Produktionslinien, bei denen ein großvolumiger Einlass, ein stabiles Plenum und ein einstellbarer Auslassspalt erforderlich sind.
• Großformatige Produktionslinien – Anpassung der Werkslänge von 100 – 4000 mm unterstützt breite Förderbänder, Paneellinien und große Produktbreiten.
• Blech- und Bandbearbeitung — 80W × 130H Gehäuse und Φ76 Einlass unterstützen einen stärkeren Luftstrom für Kühlmittelabfuhr, Späneabblasen und Oberflächentrocknung.
• Flachbildschirm- und Glasverarbeitung – Stabile Luftschicht hilft, Wasserflecken, Staub und feine Partikel vor der Inspektion, Beschichtung oder Verpackung zu entfernen.
• Trocknungsstationen für Automobilkomponenten – ein hoher Luftdurchsatz hilft beim Trocknen von Stanzteilen, Formteilen und Baugruppen nach dem Waschen oder der Dichtigkeitsprüfung.
• Hochgeschwindigkeits-Förderbandtrocknungssysteme – die große Einlasskapazität trägt dazu bei, die Trocknungskraft aufrechtzuerhalten, wenn sowohl die Produktgeschwindigkeit als auch der Wassermitriss hoch sind.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.
Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | BG Verstellbares Hochleistungs-Luftmesser |
Querschnittsgröße | 80 mm (B) × 130 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Boden (M8) |
Lufteinlassgröße | Φ76 |
Einlassgewinde | M8 – sichtbar in den Zeichnungen der seitlichen und unteren Einlässe |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 100 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY fertigt den 80B × 130H mm großen Luftmesserkörper aus Aluminiumlegierung, den Φ76 Einlassanschluss, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 100 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören Einlassposition, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrleitungsverlauf gewählt werden.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY BG Verstellbares Hochleistungs-Luftmesser | Standard-Luftmesser |
Körperprofil | Großvolumige Kammer (80 mm B × 130 mm H) für höheres Luftvolumen und stabilen Druck | Kleineres Körpervolumen mit geringerer Luftspeicherkapazität |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | Anordnung der Einlassöffnungen an Ende, Seite und Boden für verschiedene Rohrleitungswege in der Maschine | Üblicherweise nur eine Einlassanordnung oder begrenzte Rohrrichtung |
Einlass mit großem Durchmesser | Der Φ76-Einlass unterstützt einen hohen Gebläseluftstrom in den Plenumraum. | Ein kleinerer Lufteinlass kann den Luftstrom bei breiten Leitungen einschränken. |
Benutzerdefinierte Länge | Werkseitig kundenspezifische Ausführungen von 100 bis 4000 mm für breite Förder- und Paneellinien | Meistens nur Standardlängen |
Druckstabilität | Die 130H-Innenkammer trägt dazu bei, einen stärkeren Luftstrom bei längeren Rotorblättern aufrechtzuerhalten. | Die Luftleistung kann bei längeren Strecken stärker variieren. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessern , darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktportfolio umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Durch CNC-Präzisionsbearbeitung, laufende Qualitätskontrollen und Versandprüfung fertigen wir Luftmesser, die den Anforderungen realer Maschineneinsätze gerecht werden.
Unsere OEM- und ODM-Leistungen umfassen Anwendungen in den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie sowie allgemeine Fertigung. Kunden können Zeichnungen, Muster, Fotos der Anlagen oder Anwendungsbeschreibungen bereitstellen. Unser Ingenieurteam prüft den Luftbedarf, den Montageraum und die Rohrleitungsrichtung und entwickelt anschließend eine Lösung, die sich nahtlos in die Produktionslinie integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
Für ein Angebot für das verstellbare Hochleistungs-Luftmesser BG benötigen wir folgende Angaben: die benötigte Luftmesserlänge, die Einlassposition, die Größe des Einlassrohrs, die Einbauposition, den Anwendungsprozess, die Anforderungen an Material oder Oberflächenbeschaffenheit, den angestrebten Luftspalt, die Modell- oder Spezifikationsanforderung, die Menge sowie alle Gerätezeichnungen, die die Auswahl oder die Preisgestaltung beeinflussen könnten.
Wichtigste Verkaufsargumente des Produkts
• Großes Gehäuse aus Aluminiumlegierung (80 mm B × 130 mm H) – entwickelt für ein höheres Luftvolumen und eine stärkere Druckstabilität als kompakte Luftmessermodelle.
• Breiter, einstellbarer Luftspalt: 0,1 – 4,0 mm. Der Auslass kann für Feinstaubabscheidung, normale Trocknung oder stärkere Wasserabfuhr eingestellt werden, ohne dass der Luftmesserkörper ausgetauscht werden muss.
• Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch eignet sich das BG-Modell auch für breite Maschinen mit unterschiedlichen Rohrleitungsführungen.
• Φ76 Großbohrungseinlass – geeignet für Gebläsesysteme mit hohem Fördervolumen, bei denen das Luftmesser einen starken, kontinuierlichen Luftstrom über eine größere Arbeitsbreite erzeugen muss.
• Werkseitig anpassbare Länge von 100 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip
• Das 80 mm breite und 130 mm hohe Aluminiumlegierungsprofil bildet einen großen Innenraum. Die größere Kammer speichert mehr Luft und trägt zur Stabilisierung des Durchflusses in Produktionslinien mit hohem Durchsatz bei.
• Die Luftzufuhr kann von beiden Seiten, von der Seite oder von unten erfolgen. Die Zeichnungen der seitlichen und unteren Lufteinlässe zeigen Befestigungspunkte für M8-Gewinde zur stabilen Montage.
• Der Φ76-Einlass leitet einen Luftstrom mit hohem Volumen in die Innenkammer. Bei kundenspezifischen Längen von 100 bis 4000 mm trägt dieser große Einlass dazu bei, den Strömungswiderstand zu verringern, bevor der Luftstrom entlang des Schaufelblatts verteilt wird.
• Im Plenum wird die Luftzufuhr ausgeglichen, anschließend beschleunigt der sich verjüngende interne Kanal den Luftstrom zu einer flachen, laminaren Hochgeschwindigkeitsströmung.
• Die Größe der Auslasskante ist von 0,1 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das verstellbare Hochleistungs-Luftmesser BG eignet sich für breite oder durchflussstarke Produktionslinien, bei denen ein großvolumiger Einlass, ein stabiles Plenum und ein einstellbarer Auslassspalt erforderlich sind.
• Großformatige Produktionslinien – Anpassung der Werkslänge von 100 – 4000 mm unterstützt breite Förderbänder, Paneellinien und große Produktbreiten.
• Blech- und Bandbearbeitung — 80W × 130H Gehäuse und Φ76 Einlass unterstützen einen stärkeren Luftstrom für Kühlmittelabfuhr, Späneabblasen und Oberflächentrocknung.
• Flachbildschirm- und Glasverarbeitung – Stabile Luftschicht hilft, Wasserflecken, Staub und feine Partikel vor der Inspektion, Beschichtung oder Verpackung zu entfernen.
• Trocknungsstationen für Automobilkomponenten – ein hoher Luftdurchsatz hilft beim Trocknen von Stanzteilen, Formteilen und Baugruppen nach dem Waschen oder der Dichtigkeitsprüfung.
• Hochgeschwindigkeits-Förderbandtrocknungssysteme – die große Einlasskapazität trägt dazu bei, die Trocknungskraft aufrechtzuerhalten, wenn sowohl die Produktgeschwindigkeit als auch der Wassermitriss hoch sind.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.
Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | BG Verstellbares Hochleistungs-Luftmesser |
Querschnittsgröße | 80 mm (B) × 130 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Boden (M8) |
Lufteinlassgröße | Φ76 |
Einlassgewinde | M8 – sichtbar in den Zeichnungen der seitlichen und unteren Einlässe |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 100 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY fertigt den 80B × 130H mm großen Luftmesserkörper aus Aluminiumlegierung, den Φ76 Einlassanschluss, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 100 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören Einlassposition, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrleitungsverlauf gewählt werden.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY BG Verstellbares Hochleistungs-Luftmesser | Standard-Luftmesser |
Körperprofil | Großvolumige Kammer (80 mm B × 130 mm H) für höheres Luftvolumen und stabilen Druck | Kleineres Körpervolumen mit geringerer Luftspeicherkapazität |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | Anordnung der Einlassöffnungen an Ende, Seite und Boden für verschiedene Rohrleitungswege in der Maschine | Üblicherweise nur eine Einlassanordnung oder begrenzte Rohrrichtung |
Einlass mit großem Durchmesser | Der Φ76-Einlass unterstützt einen hohen Gebläseluftstrom in den Plenumraum. | Ein kleinerer Lufteinlass kann den Luftstrom bei breiten Leitungen einschränken. |
Benutzerdefinierte Länge | Werkseitig kundenspezifische Ausführungen von 100 bis 4000 mm für breite Förder- und Paneellinien | Meistens nur Standardlängen |
Druckstabilität | Die 130H-Innenkammer trägt dazu bei, einen stärkeren Luftstrom bei längeren Rotorblättern aufrechtzuerhalten. | Die Luftleistung kann bei längeren Strecken stärker variieren. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessern , darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktportfolio umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Durch CNC-Präzisionsbearbeitung, laufende Qualitätskontrollen und Versandprüfung fertigen wir Luftmesser, die den Anforderungen realer Maschineneinsätze gerecht werden.
Unsere OEM- und ODM-Leistungen umfassen Anwendungen in den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie sowie allgemeine Fertigung. Kunden können Zeichnungen, Muster, Fotos der Anlagen oder Anwendungsbeschreibungen bereitstellen. Unser Ingenieurteam prüft den Luftbedarf, den Montageraum und die Rohrleitungsrichtung und entwickelt anschließend eine Lösung, die sich nahtlos in die Produktionslinie integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
Für ein Angebot für das verstellbare Hochleistungs-Luftmesser BG benötigen wir folgende Angaben: die benötigte Luftmesserlänge, die Einlassposition, die Größe des Einlassrohrs, die Einbauposition, den Anwendungsprozess, die Anforderungen an Material oder Oberflächenbeschaffenheit, den angestrebten Luftspalt, die Modell- oder Spezifikationsanforderung, die Menge sowie alle Gerätezeichnungen, die die Auswahl oder die Preisgestaltung beeinflussen könnten.
