Das Luftmesser der AB-Serie von QXY Machinery aus Aluminiumlegierung wurde für einen gleichmäßigen Hochgeschwindigkeits-Luftstrom in anspruchsvollen industriellen Trocknungs- und Reinigungsanwendungen entwickelt. Dank seines verbreiterten, verdickten Schaufelprofils und der doppelten internen Strömungsplattenkonstruktion erzeugt dieses Luftmesser einen konstanten Flächenluftstrom mit minimalem Widerstand – und ist damit die optimale Lösung für Beschichtungsanlagen, Faserverarbeitungslinien , Textilspritzanlagen und vieles mehr. Die Länge ist von 500 mm bis 4600 mm stufenlos anpassbar, und sowohl die Einlassposition als auch die Spaltbreite am Rand lassen sich vor Ort einstellen.
Produktübersicht
Das Luftmesser der AB-Serie von QXY Machinery aus Aluminiumlegierung wurde für einen gleichmäßigen Hochgeschwindigkeits-Luftstrom in anspruchsvollen industriellen Trocknungs- und Reinigungsanwendungen entwickelt. Dank seines verbreiterten, verdickten Schaufelprofils und der doppelten internen Strömungsplattenkonstruktion erzeugt dieses Luftmesser einen konstanten Flächenluftstrom mit minimalem Widerstand – und ist damit die optimale Lösung für Beschichtungsanlagen, Faserverarbeitungslinien , Textilspritzanlagen und vieles mehr. Die Länge ist von 500 mm bis 4600 mm stufenlos anpassbar, und sowohl die Einlassposition als auch die Spaltbreite am Rand lassen sich vor Ort einstellen.

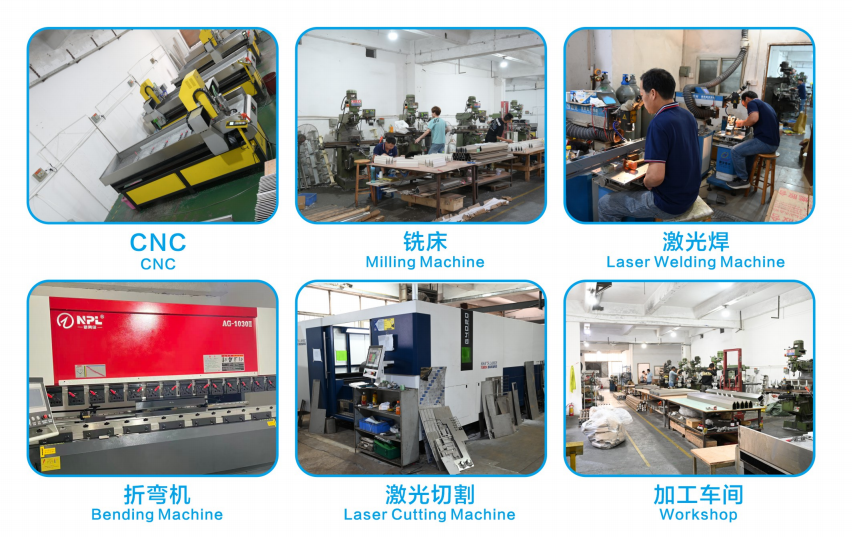

Über QXY Machinery
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. ist spezialisiert auf Lösungen für die Fluidförderung und industrielle Luftmesser – darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie ein umfassendes Sortiment an Zubehör. Unsere Produkte sind für Trocknung, Entstaubung, Wasserförderung und Luftschleierabschirmung in verschiedenen Branchen konzipiert.
Wir unterstützen vollständig kundenspezifische Luftmesserlösungen, die auf Ihre Geräteabmessungen, Luftstromanforderungen und Betriebsbedingungen zugeschnitten sind, einschließlich OEM- und ODM-Projekten.
Produktdetails
Produktname : AB-Luftmesser – Hochgeschwindigkeits-Luftmesser aus verstellbarer Aluminiumlegierung
Hauptfunktion : Erzeugt einen kraftvollen, gleichmäßigen Hochgeschwindigkeitsluftstrom für schnelles Trocknen, Faserbürsten und die Bearbeitung von Beschichtungsanlagen.
Hauptvorteil : Die verbreiterte und verdickte Klingenkonstruktion sorgt dafür, dass das Messer auch bei Hitze formstabil bleibt. Der Verzicht auf interne Verschleißteile reduziert den Wartungsaufwand. Die Endkappen aus Edelstahl SUS304 verlängern die Lebensdauer deutlich im Vergleich zu ähnlichen Importmodellen.
So ist es gebaut:

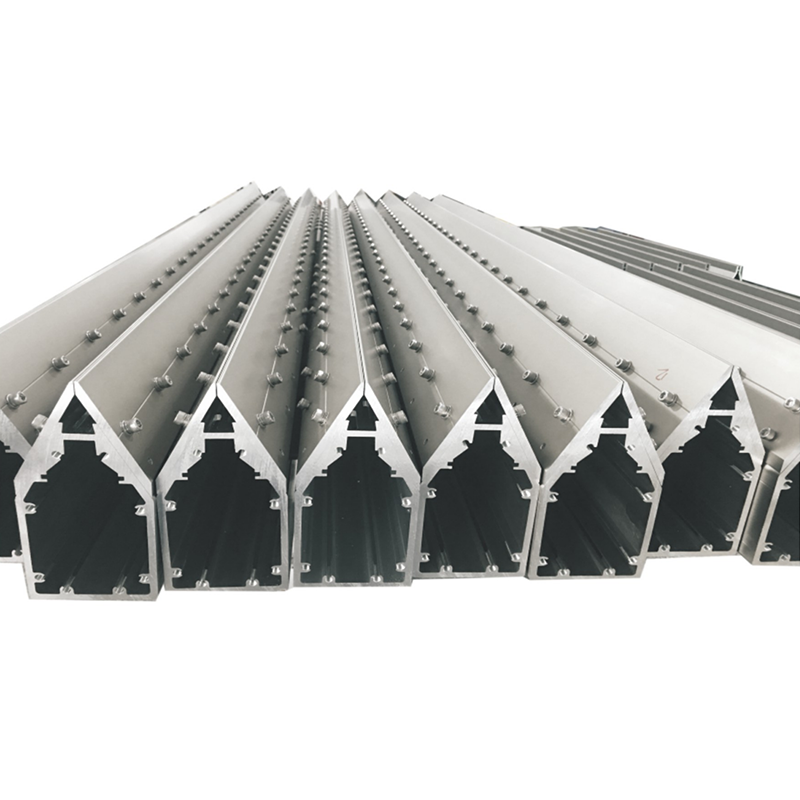

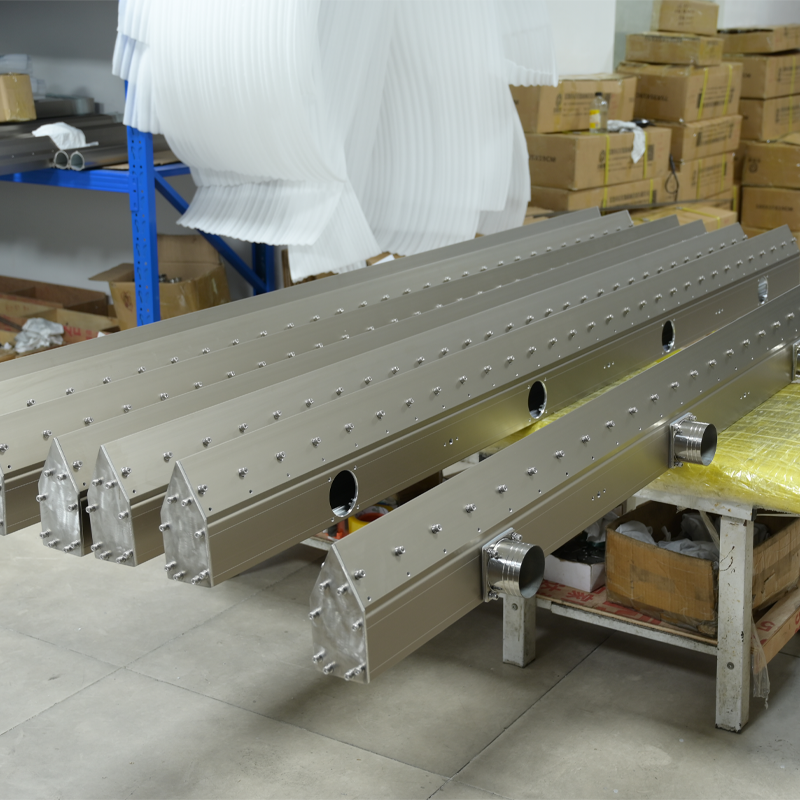

Das AB-Luftmesser besteht aus einem präzisionsgefertigten, einteiligen Gehäuse aus Aluminiumlegierung. Sein interner Luftkanal ist für einen gleichmäßigen, widerstandsarmen Luftstrom optimiert. Zu den wichtigsten Strukturelementen gehören:
• Runder Lufteinlass (seitlich oder unten, Φ51 / Φ60 / Φ63 / Φ76 Optionen)
• Erweiterter Luftkanal zum Druckausgleich
• Doppellagige interne Trennplatten für gleichmäßige Luftstromverteilung
• Verjüngter Beschleunigungsabschnitt zur Maximierung der Austrittsgeschwindigkeit
• Präzisionsgefertigter, schmaler Schlitzauslass mit einstellbarem Randspalt (0,1–3,0 mm)
• Silikondichtungen an beiden Enden sorgen für luftdichte Abdichtung
Technische Merkmale
Einstellbarer Schnittspalt : Sie können den Spalt vor Ort anpassen. Verwenden Sie dazu die Schrauben an der Messerschneide. Das Messer muss nicht auseinandergenommen werden. Der Spalt ist von 0,1 mm bis 3,0 mm verstellbar. Stellen Sie den Spalt passend zu Ihrer Arbeit ein.
Doppeltes Strömungsplattendesign : Im Inneren des Messers befinden sich zwei Platten. Diese Platten verhindern Luftverwirbelungen und sorgen für einen schnellen und gleichmäßigen Luftstrom. Der Luftschleier ist über die gesamte Messerlänge gleichmäßig.
Hitzebeständige Konstruktion : Das Blatt ist breit und dick. Es behält seine Form auch bei hohen Temperaturen. Dies ist ideal für Heißfaserleitungen und industrielle Sprühanlagen.
Keine internen Verschleißteile : Das Innere des Messers ist extrem glatt. Es gibt keine beweglichen Teile im Inneren. Dadurch verschleißt das Messer nicht. Das spart Reparaturkosten und sorgt für dauerhafte Funktionsfähigkeit.
Endkappen aus Edelstahl SUS304 : Die Endkappen bestehen aus Edelstahl 304. Dieser Stahl ist rostfrei und eignet sich ideal für feuchte und heiße Umgebungen. Dadurch wird die Lebensdauer des Luftmessers deutlich verlängert.
Anpassbare Länge: Standardlängen sind 500 mm bis 4600 mm. Andere Längen sind auf Anfrage erhältlich. Wir können die Produkte an jede Produktionslinie anpassen.
Typische Anwendungen
Das AB-Luftmesser aus Aluminiumlegierung findet breite Anwendung in Branchen, die einen gleichmäßigen Hochgeschwindigkeits-Luftstrom für die Oberflächenbehandlung oder Klimatisierung benötigen:
• Beschichtungsmaschinen und Sprühanlagen – gleichmäßiger Luftschleier für gleichmäßige Beschichtung und schnelle Trocknung
• Faserverarbeitungs- und Textilmaschinen – Heißluftstrom zum Bürsten von Fasern und zur Stoffveredelung
• Ultraschallreinigungsanlagen – Entfernung von Nachwaschwasser an Präzisionsbauteilen
• Leiterplatten- und Elektronikfertigung – Trocknung der Leiterplatten nach Wasch- oder Lötprozessen
• Blech- und Drahtbearbeitung – Oberflächentrocknung von Aluminium-, Stahl- oder Kupfersubstraten
• Lebensmittel- und Pharmaanlagen – Anwendungen für Trocknung, Sterilisation und Luftisolierung
• Allgemeine industrielle Luftschleier – Zonentrennung zur Eindämmung von Wärme, Kälte, Staub oder Dämpfen
Zusammenfassung der Kernfunktionen
• Verbreiterte und verdickte Klinge – keine Verformung unter Hitzeeinwirkung, längere Lebensdauer
• Keine internen Verschleißteile – minimaler Wartungsaufwand, maximale Betriebszeit
• Endkappen aus Edelstahl SUS304 – überlegene Haltbarkeit im Vergleich zu importierten Modellen
• Einstellbarer Luftauslassspalt (0,1–3,0 mm) durch Justierung mittels Randschraube vor Ort
• Zwei interne Strömungsplatten – geringer Widerstand, gleichmäßiger Hochgeschwindigkeits-Luftstrom
• Mehrere Einlassgrößen: Φ51, Φ60, Φ63, Φ76 — seitliche oder untere Position
• Kundenspezifische Länge 500–4600 mm – kompatibel mit OEM/ODM-Projekten
• Silikondichtungen an beiden Enden sorgen für zuverlässige Luftdichtheit
Parametertabelle:
Artikel | Beschreibung |
Modell | AB-Luftmesser (Luftmesser aus Aluminiumlegierung) |
Größe | 84 mm (B) × 178 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Seite, Unterseite |
Lufteinlassgröße | Φ51 Φ60 Φ63 Φ76 |
Schneidegröße des Luftmessers | 0,1–3,0 mm (einstellbar) |
Länge | 500–4600 mm (anpassbar) |
Abdichtung | Silikondichtung (beidseitig) |
Endkappen | Edelstahl SUS304 |
1. Schützen Sie den Luftspalt. Halten Sie die Zuluft sauber. Installieren Sie einen einfachen Filter (40 Mikron oder feiner) vor dem Lufteinlass, um Verunreinigungen durch Partikel zu verhindern. Große Partikel können die Innenfläche des Kanals zerkratzen oder den präzisen Lamellenspalt teilweise verstopfen.
2. Kollisionen mit der Messerkante vermeiden. Die präzisionsgefertigte Messerkante ist der empfindlichste Teil dieses Geräts. Vermeiden Sie jeglichen mechanischen Kontakt während der Installation, Wartung oder des Transports. Selbst geringfügige Verformungen können die Gleichmäßigkeit des Luftstroms beeinträchtigen.
3. Überprüfen Sie die Druckluftversorgung. Stellen Sie sicher, dass der Druckluftdruck im zulässigen Bereich liegt. Verwenden Sie trockene, saubere Druckluft, um Feuchtigkeitsansammlungen im Inneren oder Verunreinigungen im Auslassspalt zu vermeiden.
4. Optimaler Installationsabstand. Für beste Trocknungsergebnisse positionieren Sie das Luftmesser 5–20 mm von der zu trocknenden Oberfläche entfernt. Die Mittellinie des Luftschlitzes sollte direkt auf die zu trocknende oder zu bearbeitende Fläche ausgerichtet sein.
5. Werkseitig kalibrierte Kantenbreite. Jede Einheit wird vor dem Versand in unserem Werk auf den vorgegebenen Kantenspalt kalibriert. Sollte eine andere Spalteinstellung erforderlich sein, wenden Sie sich bitte an unser technisches Team – versuchen Sie nicht, die Geometrie der internen Trennplatte selbst zu verändern.
6. Regelmäßige Reinigung. Überprüfen und reinigen Sie im Rahmen der routinemäßigen Maschinenwartung regelmäßig das Lufteinlasssieb und den Messerschlitz. Staub- oder leichte Ölablagerungen können die Luftleistung mit der Zeit beeinträchtigen.
Dieses Luftmesser aus AB-Aluminiumlegierung findet breite Anwendung in Beschichtungsmaschinen, Faserreinigungs- und Bürstanlagen, Ultraschallreinigungssystemen, Flaschen- und Behältertrocknungsförderbändern, Trocknungsstationen für Automobilkomponenten, PCB/LCD-Waschanlagen und industriellen Luftschleier-Isolationsanlagen.
Dieses Aluminium-Luftmesser findet breite Anwendung in Reinigungsanlagen für Leiterplatten/LCDs, Ultraschallreinigungsmaschinen, Flaschentrocknungsanlagen, Trocknungsanlagen für Automobilkomponenten, Beschichtungsanlagen und Luftschleier-Isolationsanlagen .
