Geometrie der Adlerschnabelklinge – die präzisionsgeformte Schnabelspitze bündelt den Luftstrom zu einem konzentrierten, laminaren Hochgeschwindigkeitsstrahl und erzielt so eine deutlich höhere Austrittsgeschwindigkeit und eine präzisere Luftstromrichtung als herkömmliche Flachschlitzmesser.
Größter Querschnitt im Sortiment: 80 mm (B) × 150 mm (H) – das übergroße Plenum speichert ein maximales Luftvolumen und sorgt so für einen hohen statischen Druck und damit für eine kraftvolle, gleichmäßige Leistung über die gesamte Schaufellänge.
Kompatibilität mit großen Einlassdurchmessern: Φ51 / Φ60 / Φ63 / Φ76 – entwickelt für industrielle Hochleistungsgebläse und -kompressoren, die die hohen Volumenströme unterstützen, die das Adlerschnabelprofil erfordert.
Präzisionseinstellbarer Randspalt: 0,3 – 2,0 mm – Feineinstellung des Spalts auf einer Hochleistungsplattform ermöglicht die exakte Kalibrierung der Luftstromintensität für anspruchsvolle Trocknungs- und Reinigungsprozesse.
Werkseitig anpassbare Länge von 100 bis 2500 mm mit hochtemperaturbeständigen Silikondichtungen (≤ 250 °C) und umfassender OEM/ODM-Unterstützung – jede Einheit wird gemäß Spezifikation gefertigt und geprüft.
Wichtigste Verkaufsargumente des Produkts
• Adlerschnabelklingengeometrie – die präzisionsgeformte Schnabelspitze bündelt den Luftstrom zu einem konzentrierten, laminaren Hochgeschwindigkeitsstrahl und erzielt so eine deutlich höhere Austrittsgeschwindigkeit und eine präzisere Luftstromrichtung als herkömmliche Flachschlitzmesser.
• Größter Querschnitt im Sortiment: 80 mm (B) × 150 mm (H) – das übergroße Plenum speichert ein maximales Luftvolumen und sorgt so für einen hohen statischen Druck und damit für eine kraftvolle, gleichmäßige Leistung über die gesamte Schaufellänge
• Kompatibilität mit großen Einlassdurchmessern: Φ51 / Φ60 / Φ63 / Φ76 – entwickelt für industrielle Hochleistungsgebläse und -kompressoren, die die hohen Volumenströme unterstützen, die das Adlerschnabelprofil erfordert
• Präzisionseinstellbarer Randspalt: 0,3 – 2,0 mm – Feineinstellung des Spalts auf einer Hochleistungsplattform ermöglicht die exakte Kalibrierung der Luftstromintensität für anspruchsvolle Trocknungs- und Reinigungsprozesse.
• Werkseitig anpassbare Länge von 100 bis 2500 mm mit hochtemperaturbeständigen Silikondichtungen (≤250 °C) und umfassender OEM/ODM-Unterstützung – jede Einheit wird gemäß Spezifikation gefertigt und geprüft.

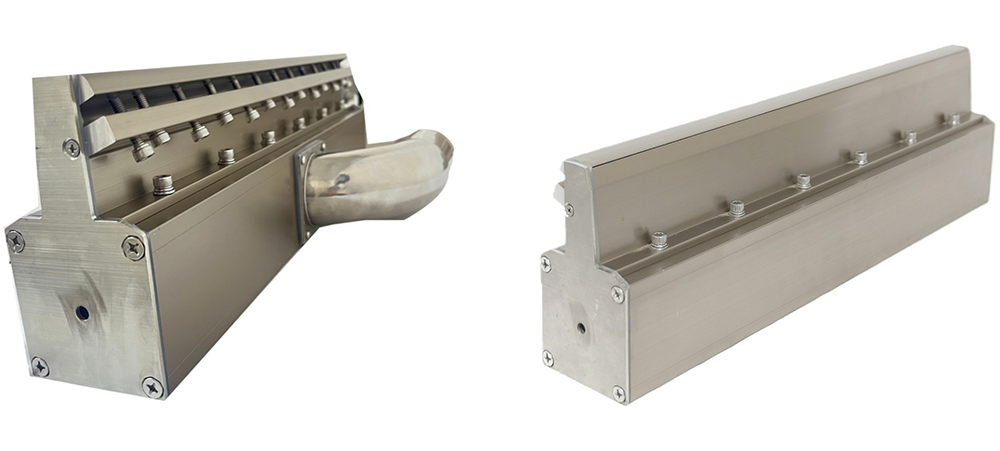

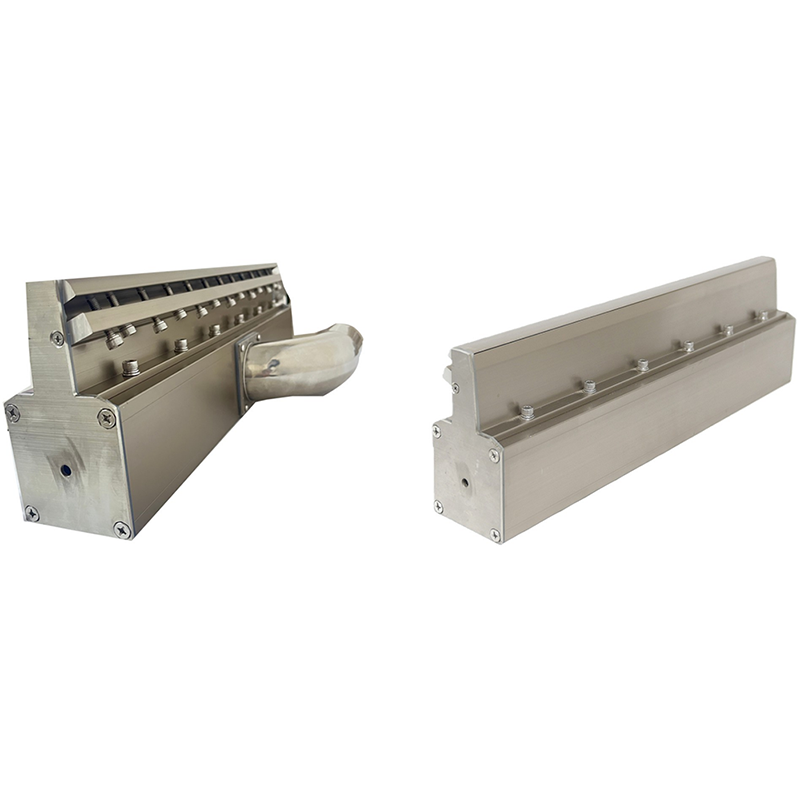

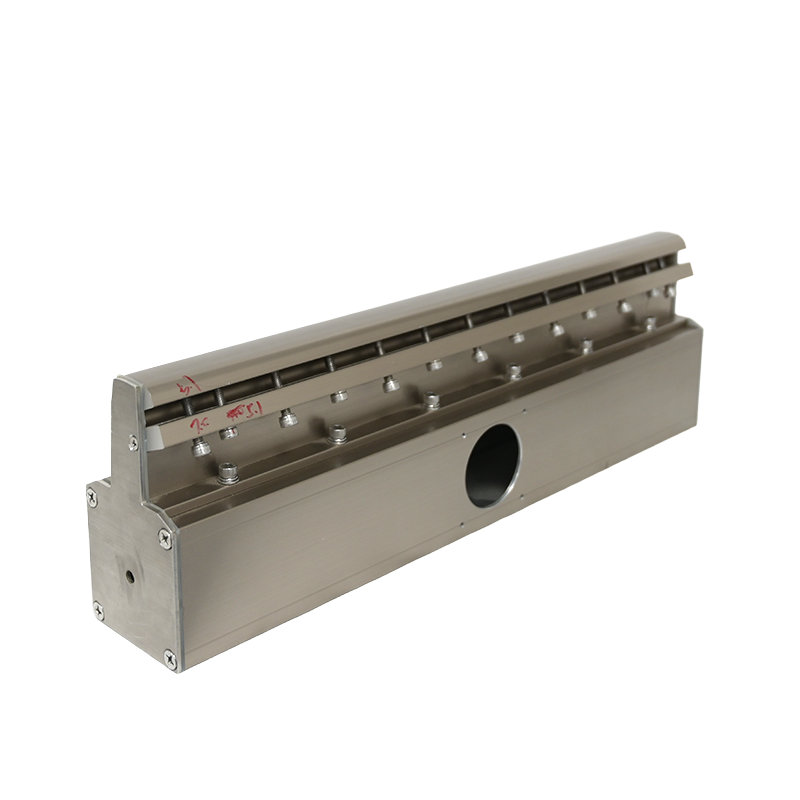

Produktstruktur und Funktionsprinzip
• Adlerschnabel-Lamellenprofil – im Gegensatz zu einem standardmäßigen flachen Auslassschlitz bündelt die Schnabelgeometrie den internen Luftstrompfad progressiv zu einer scharfen, präzisionsgefertigten Spitze hin, wodurch ein fokussierterer, schnellerer Luftstrom mit besserer Richtungskontrolle am Austrittspunkt erzeugt wird.
• 80 mm B × 150 mm H starkes, stranggepresstes Aluminiumprofil – das größte Plenumvolumen der Produktreihe, entwickelt zur Bereitstellung und Aufrechterhaltung der hohen Luftmassenströme, die für leistungsstarke industrielle Trocknungs-, Wasserverdrängungs- und Abblasanwendungen erforderlich sind.
• Großvolumige Einlassöffnungen (Φ51 / Φ60 / Φ63 / Φ76, seitliches M8-Gewinde) ermöglichen den direkten Anschluss von Hochleistungsgebläsen und somit einen maximalen Volumenstrom in den Plenumraum ohne Strömungsbehinderung am Einlassübergang.
• Die interne Plenumkammer verteilt den hohen Luftdurchsatz gleichmäßig über die gesamte Schaufelblattlänge, bevor er in den Beschleunigungsbereich des Schnabels geleitet wird.
• Präzisionsgefertigte Schnabelspitze: einstellbarer Spalt von 0,3 – 2,0 mm zur Feinabstimmung von Austrittsgeschwindigkeit und Abdeckung – Einstellung vor Ort über Kantenschrauben ohne Demontage
• Hochtemperatur-Silikondichtungen (≤250°C) halten die erhöhten Betriebsdrücke an beiden Enden des robusten Schaufelkörpers zurück.
Anwendungsszenarien

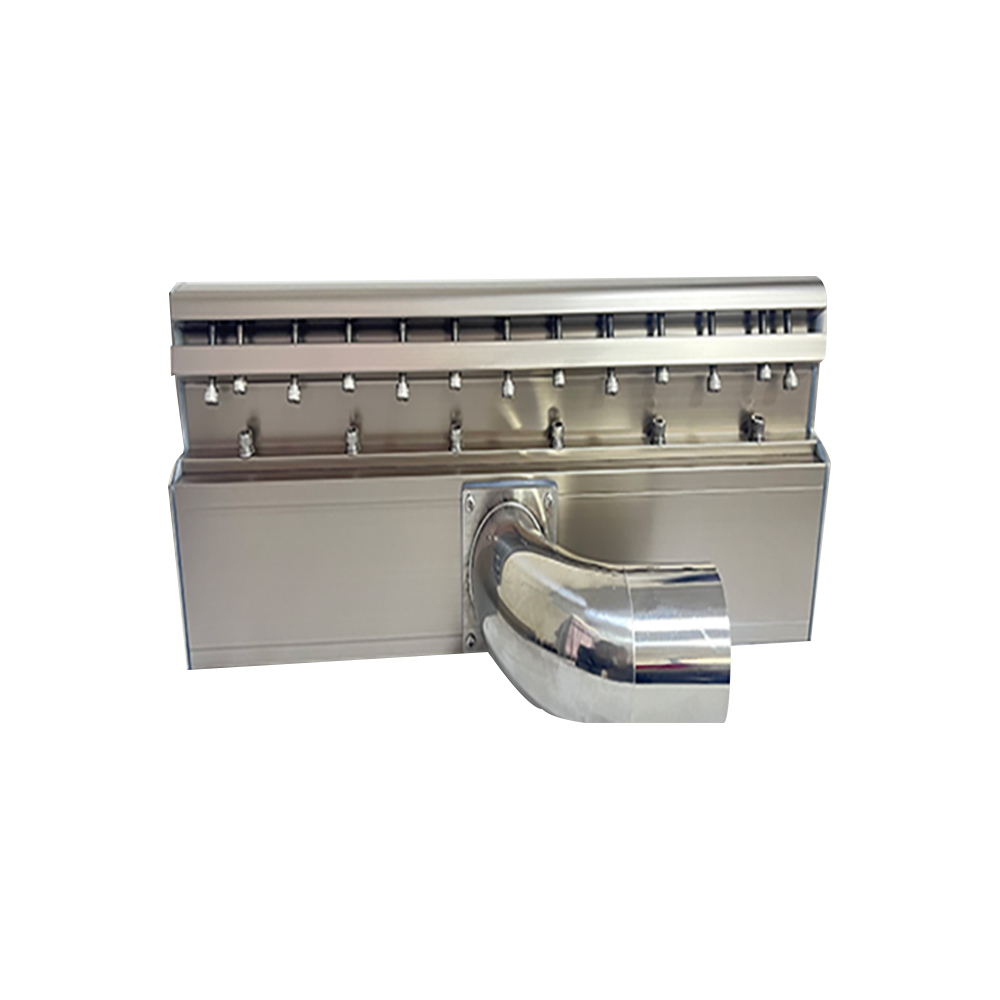

Das BD Eagle Beak Luftmesser wurde speziell für industrielle Hochleistungsanwendungen entwickelt, bei denen Standard-Luftmesser nicht die erforderliche Geschwindigkeit, Abdeckung oder Richtungsgenauigkeit liefern können:
• Hochleistungs-Oberflächentrocknung – dicke Wasserfilme, Kühlmittelrückstände und Öl-Wasser-Gemische auf großen Metallblechen, Stahlbändern und Strukturprofilen, die mit Standardmessern bei Bandgeschwindigkeit nicht entfernt werden können
• Reinigungsanlagen für Leiterplatten und industrielle Bauteile – ein fokussierter Hochgeschwindigkeitsstrahl durchdringt komplexe Leiterplattengeometrien und vertiefte Bauteilgehäuse für eine gründliche Entfernung von Feuchtigkeit und Flussmittelresten.
• Staub- und Schmutzentfernung auf großen Oberflächen – das Adlerschnabelprofil erzeugt einen konzentrierten, gerichteten Luftstrahl zur effektiven Partikelabtragung auf Glas, Paneelen und oberflächenbehandelten Materialien
• Luftschleier für Beschichtungs- und Lackieranlagen – ein leistungsstarker, präzise gerichteter Luftstrom erzeugt eine robuste Zonentrennungsbarriere, um Kreuzkontaminationen zwischen den Prozessabschnitten zu verhindern.
• Hochgeschwindigkeits-Förderbandtrocknungssysteme – großvolumiger Einlass und überdimensioniertes Plenum gewährleisten das erforderliche Luftvolumen für eine effektive Trocknung bei hohen Förderbandgeschwindigkeiten
• Beheizte industrielle Prozesslinien – Silikondichtungen mit einer Nenntemperatur von ≤250°C unterstützen den kontinuierlichen Betrieb in Hochtemperatur-Trockenöfen, Wärmetunneln und Förderbändern für die Wärmebehandlung

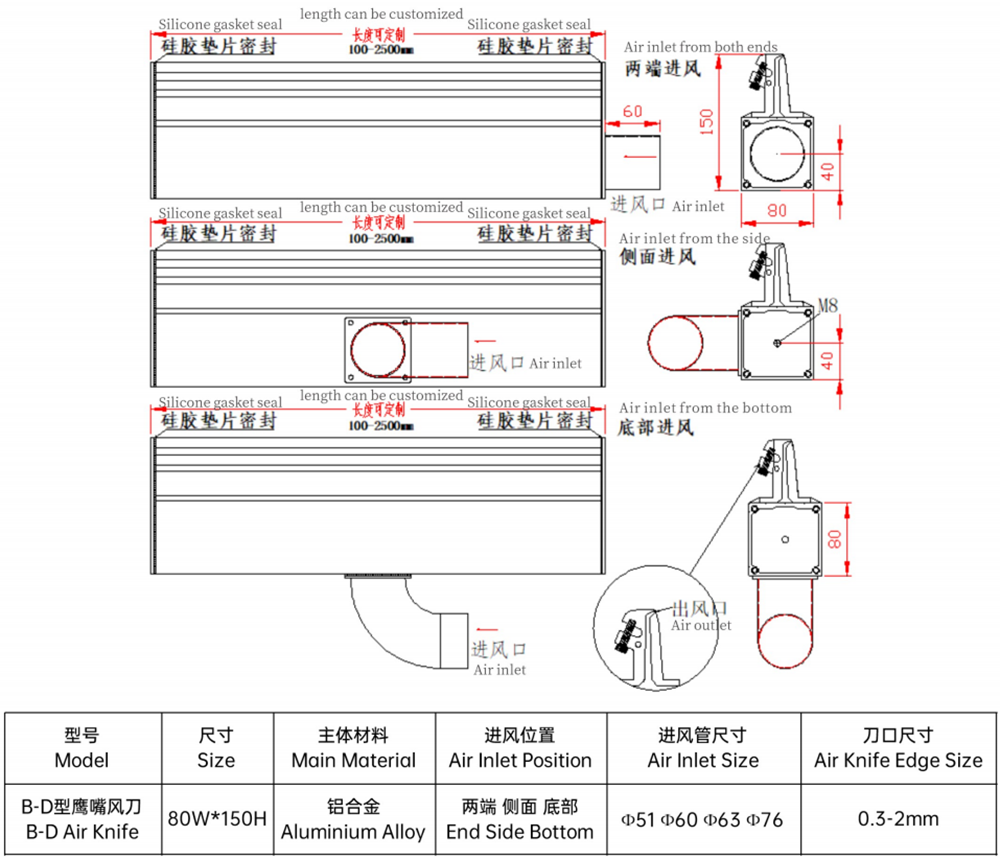

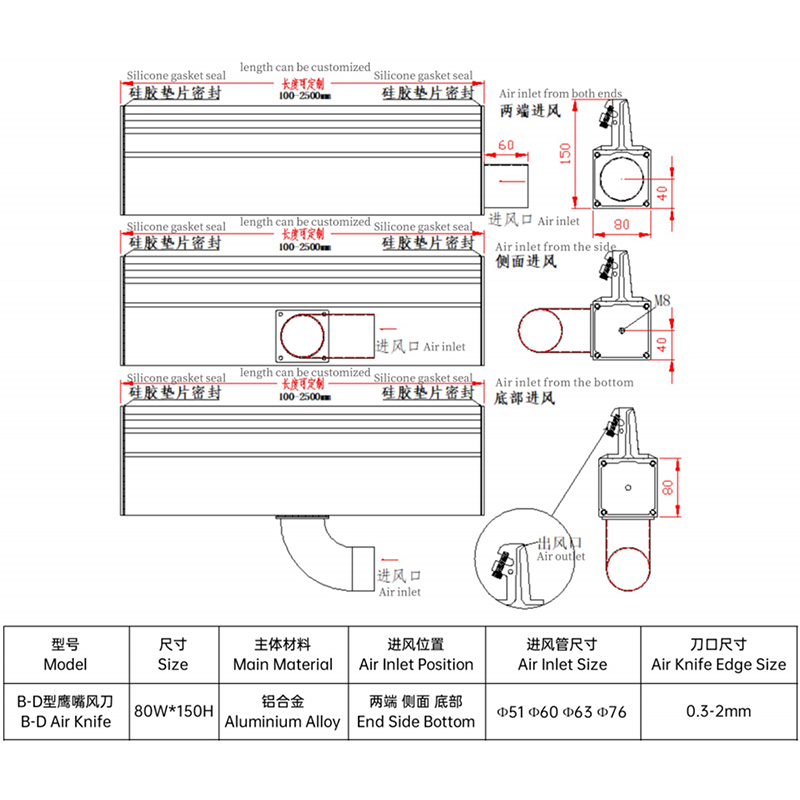

Technische Parameter
Parameter | Spezifikation |
Modell | BD Eagle Beak Luftmesser |
Querschnittsgröße | 80 mm (B) × 150 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Unterseite |
Lufteinlassgröße | Φ51 / Φ60 / Φ63 / Φ76 |
Einlassgewinde (Seite) | M8 |
Schneidegröße des Luftmessers | 0,3 – 2,0 mm (einstellbar) |
Anpassbare Länge | 100 – 2500 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• Vollständige CNC-Präzisionsbearbeitung des 80×150 mm großen, hochbelastbaren Aluminium-Strangpressprofils im eigenen Haus – einschließlich des Adlerschnabelblattprofils, des übergroßen internen Plenums, der Einlassöffnungen mit großem Durchmesser (Φ51–Φ76, M8-Seitengewinde) und des präzise geformten Auslasses an der Schnabelspitze.
• Kundenspezifische Längen von 100 mm bis 2500 mm werden auf Bestellung gefertigt – Maßprüfung, Druckdichtigkeitsprüfung und Kalibrierung des Schnabelspitzenspalts werden an jeder Einheit vor dem Versand durchgeführt.
• Einlassposition (endlich Doppelanschluss / seitlich M8 / unten), Rohrdurchmesser (Φ51 / Φ60 / Φ63 / Φ76), Schnabelspalt (0,3–2,0 mm) und Oberflächenbeschaffenheit sind gemäß Kundenspezifikation konfigurierbar.
• OEM- und ODM-Fertigung werden umfassend unterstützt – wir akzeptieren technische Zeichnungen, physische Referenzmuster oder detaillierte schriftliche Anwendungsanforderungen für kundenspezifische Schnabelprofile und Systemintegration.
• Hochtemperatur-Silikondichtungen (≤250 °C) sind standardmäßig verbaut – keine zusätzlichen Kosten oder Lieferzeiten für Hochtemperatur-Prozessanwendungen
• Qualitätsprüfung vor dem Versand: Hochdruck-Integritätsprüfung, Kalibrierung des Schnabelspitzenspalts auf die vorgegebene Toleranz, Überprüfung des Einlasskanals mit großem Durchmesser und vollständige Maßprüfung
Wettbewerbsvorteil
Vergleichsartikel | QXY BD Eagle Beak Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,3–2,0 mm ✓ | Fest, nicht verstellbar ✗ |
Klingenprofil | Geometrie des Adlerschnabels – fokussierter Laminarstrahl | Flacher Schlitz, diffuser Auslass |
Körperquerschnitt | 80 mm (B) × 150 mm (H) – größtes Modell der Produktreihe | Kleinere Standardprofile |
Maximaler Einlassdurchmesser | Φ76 — unterstützt Hochleistungsgebläse | Φ51 oder kleiner typisch |
Luftgeschwindigkeitsausgabe | Höhere Austrittsgeschwindigkeit durch fokussierte Schnabelspitze | Geringere Geschwindigkeit, größere Streuung |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge 100–2500 mm, Spalt, Einlass, Oberfläche | Nur Standardgrößen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein professioneller Hersteller von industriellen Luftmessersystemen und bieten eine umfassende Produktpalette – von Miniaturmodellen aus Aluminiumlegierung bis hin zu robusten Ausführungen mit Adlerschnabel-Design, Edelstahlkonstruktionen und PVC-Luftmessern – sowie Gebläse, Montagebaugruppen und komplettem Zubehör für Trocknungssysteme. Unsere Produktionsstätte arbeitet mit präzisen CNC-Bearbeitungszentren unter strengen Qualitätskontrollen. Jede Luftmessereinheit wird – von der Geometrie des Klingenprofils und den Abmessungen des Plenums bis hin zur Kalibrierung der Schnabelspitze und den Toleranzen des Einlasskanals – vor dem Versand gefertigt, geprüft und auf Einhaltung der Spezifikationen verifiziert.
Wir verfügen über umfassende Erfahrung in der Betreuung von OEM- und ODM-Kunden in der Schwerindustrie, der Elektronikfertigung, der Automobilproduktion, der Lebensmittelverarbeitung, der Pharmaindustrie und der allgemeinen Fertigung weltweit. Von einzelnen Hochleistungs-Ersatzmessern bis hin zu komplett entwickelten, leistungsstarken Mehrmesser-Trocknungsanlagen – unser Ingenieurteam arbeitet direkt anhand Ihrer Zeichnungen, Muster oder Anwendungsanforderungen, um eine Lösung zu liefern, die optimal auf die Anforderungen Ihres Prozesses zugeschnitten ist.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
