Extrem breiter, einstellbarer Randspalt: 0,1 – 4,0 mm – der größte Bereich, der ultrapräzise Feinnebelabscheidung bei 0,1 mm mit leistungsstarker Luftschleierfunktion bei 4,0 mm kombiniert.
Drei Einlasskonfigurationen in einem Modell: Ende (beidseitig), Seite (M6-Gewinde), Unten – maximale Anpassungsfähigkeit an jede Maschinenausrichtung
Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 — Anschluss an die meisten Standard-Druckluftleitungen ohne Adapter möglich
Werkseitig anpassbare Länge: 50 – 4000 mm – von kompakten 50-mm-Punkt-Trocknungsvorrichtungen bis hin zu 4 Meter breiten industriellen Trocknungsanlagen, im eigenen Haus gefertigt und kalibriert
Hochtemperatur-Silikondichtungen (≤250 °C) und umfassende OEM/ODM-Unterstützung – jede Einheit wird werkseitig gefertigt und nach Ihren genauen Spezifikationen geprüft.
Wichtigste Verkaufsargumente des Produkts
• Extrem breiter, einstellbarer Randspalt: 0,1 – 4,0 mm – der größte Bereich, der ultrapräzise Feinnebelabscheidung bei 0,1 mm mit leistungsstarker Luftschleierfunktion bei 4,0 mm kombiniert
• Drei Einlasskonfigurationen in einem Modell: Ende (beidseitig), Seite (M6-Gewinde), Unterseite – maximale Anpassungsfähigkeit an jede Maschinenausrichtung
• Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 — Anschluss an die meisten Standard-Druckluftleitungen ohne Adapter
• Werkseitig anpassbare Länge: 50 – 4000 mm – von kompakten 50-mm-Punkt-Trocknungsvorrichtungen bis hin zu 4 Meter breiten industriellen Trocknungsanlagen, im eigenen Haus gefertigt und kalibriert
• Hochtemperatur-Silikondichtungen (≤250 °C) und umfassende OEM/ODM-Unterstützung – jedes Gerät wird werkseitig gefertigt und nach Ihren genauen Spezifikationen geprüft.
Produktstruktur und Funktionsprinzip

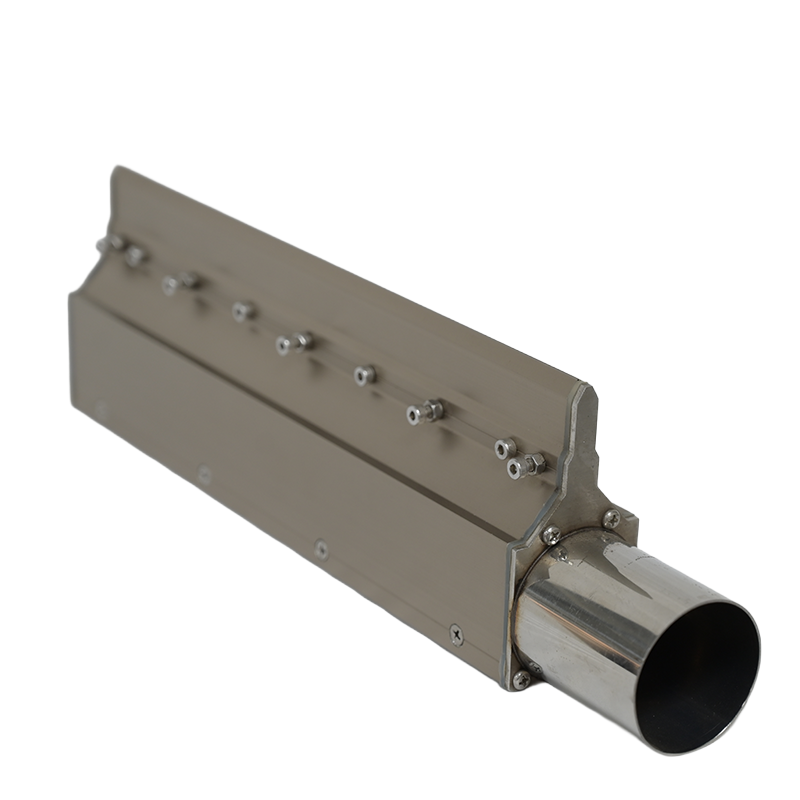

• Kompaktes Gehäuse aus stranggepresster Aluminiumlegierung (50 mm B × 100 mm H) – schlank genug für beengte Platzverhältnisse, mit ausreichendem Innenvolumen für eine stabile Druckverteilung

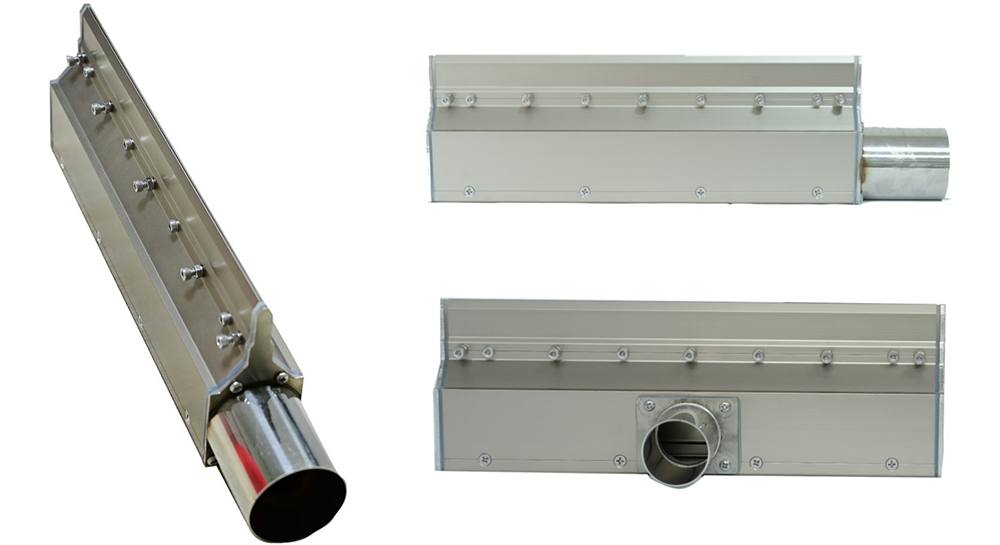

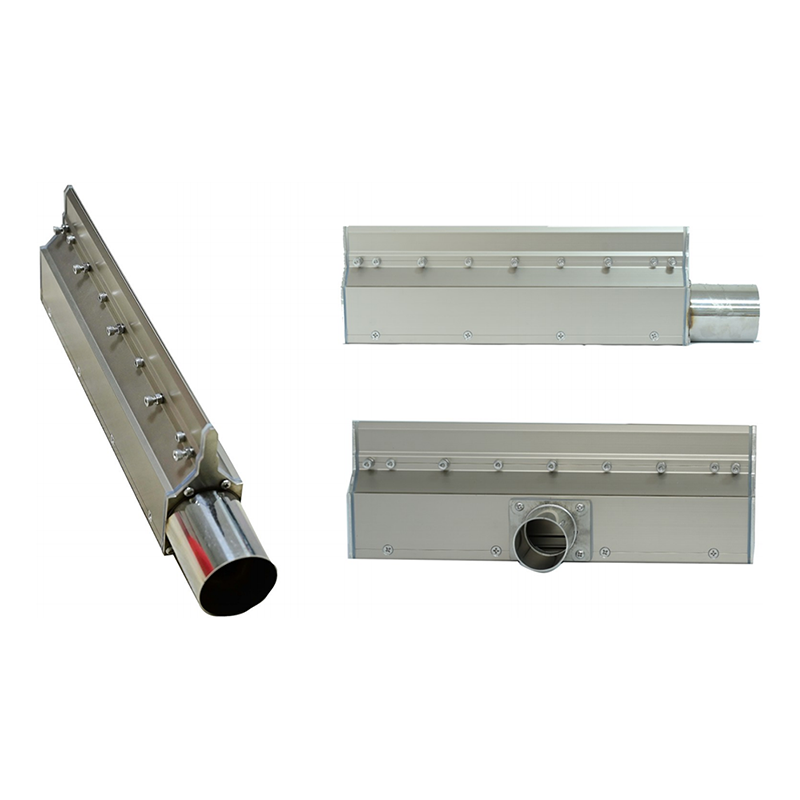

• Drei Einlassoptionen – Ende (beidseitig gleichzeitig für einen ausgeglichenen Langzeitdruck), Seite (M6-Gewinde für seitliche Rohrleitungen) und unten (für bündige oder Überkopfmontage) – decken alle gängigen Installationsgeometrien ab
• Die interne Druckkammer verteilt den Druckluftdruck des jeweiligen Einlasses gleichmäßig über die gesamte Schaufellänge von 50 mm bis 4000 mm.
• Der sich verjüngende Beschleunigungskanal wandelt den ausgeglichenen Plenumdruck in einen konzentrierten, gleichmäßigen, laminaren Luftstrom mit hoher Geschwindigkeit am präzisen Auslassschlitz um.
• Der Auslassspalt ist stufenlos von 0,1 mm bis 4,0 mm über Randschrauben einstellbar – der größte Einstellbereich im Sortiment der Aluminiumlegierungen, eine Demontage ist nicht erforderlich.
• Hochtemperatur-Silikondichtungen an beiden Enden (≤250 °C) gewährleisten luftdichte Klingenanschlüsse über einen weiten Prozesstemperaturbereich.
Anwendungsszenarien
Die Kombination aus dem größten Spaltbereich, den meisten Einlassoptionen und der größten anpassbaren Länge macht das AG zum vielseitigsten Einzelmodell im Sortiment der Luftmesser aus Aluminiumlegierung:
• Leiterplattenreinigungsanlagen – Dank einstellbarem Spalt und vielfältigen Einlassoptionen lässt sich die AG in nahezu jede bestehende Waschanlagenrahmenkonfiguration nachrüsten.
• Oberflächentrocknung – Flaschen, Teile & Plattenmaterialien – Der Bereich von 0,1–4,0 mm passt sich an unterschiedliche Produktgrößen, Oberflächenarten und Förderbandgeschwindigkeiten an derselben Station an.
• Staubentfernung auf Paneelen, Glas und optischen Oberflächen — Ein minimaler Spalt von 0,1 mm ermöglicht eine kontrollierte, schonende Partikelverdrängung auf empfindlichen Substraten
• Großformat-Trocknungsanlagen (bis zu 4000 mm) – Produktionslinien für Glas, Metallblech, Textilien und Folien, die mit einem einzigen durchgehenden Messer ohne Zwischenfugen abgedeckt sind
• Installationen mit mehreren Ausrichtungen – die Auswahl des Einlasses an der Stirn-, Seiten- oder Unterseite ermöglicht die Anpassung des Messers an die Montageanforderungen für Überkopf-, Seiten-, Aufwärts- oder Abwärtsblasung.
• Beheizte Prozessanlagen – Silikondichtungen mit einer Nenntemperatur von ≤250 °C ermöglichen die Integration in Trockenöfen, Wärmetunnel und thermische Fördersysteme.

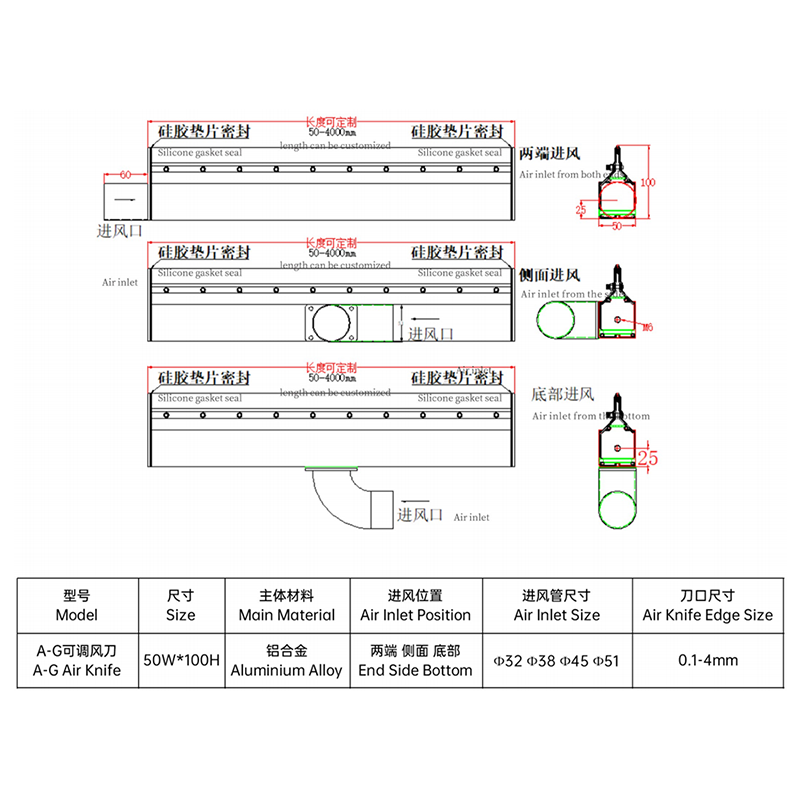

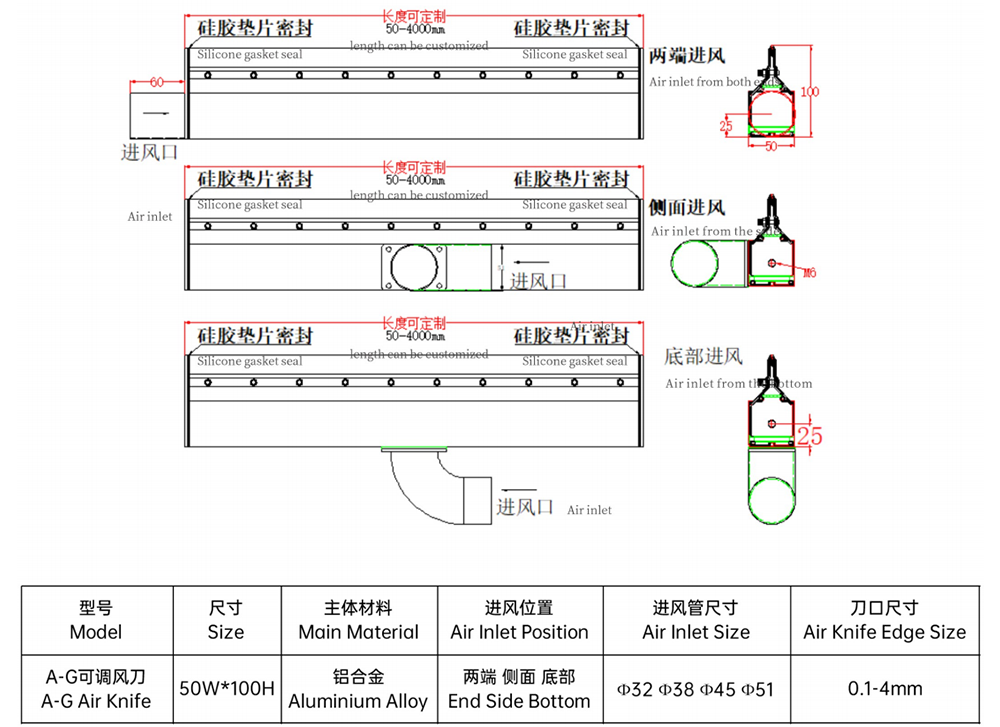

Technische Parameter
Parameter | Spezifikation |
Modell | AG Luftmesser (AG verstellbares Luftmesser) |
Querschnittsgröße | 50 mm (B) × 100 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M6), Unterseite |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassgewinde (Seite) | M6 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• Vollständige CNC-Bearbeitung im eigenen Haus – 50×100 mm Schaufelkörper, Innenplenum, alle drei Einlasskonfigurationen (Ende / Seite M6 / unten) und Auslassschlitz wurden vor Ort gefertigt und geprüft
• Kundenspezifische Längen von 50 mm bis 4000 mm, gefertigt auf Bestellung – die größte verfügbare Auswahl an Aluminiumlegierungen – mit Maß- und Druckprüfung vor dem Versand
• Einlassposition (Ende / Seite / Boden), Rohrdurchmesser (Φ32–Φ51), Luftspalteinstellung (0,1–4,0 mm) und Oberflächenbeschaffenheit sind gemäß Kundenspezifikation konfigurierbar.
• Unterstützung von OEM- und ODM-Fertigung – wir akzeptieren technische Zeichnungen, physische Muster oder schriftliche Anwendungsbeschreibungen.
• Hochtemperatur-Silikondichtungen (≤250°C) sind bei jedem Gerät serienmäßig verbaut – kein Aufpreis oder verlängerte Lieferzeit für Varianten mit Wärmebehandlung
• Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts gemäß vorgegebener Toleranz, Gewindeprüfung des Einlassanschlusses und vollständiger Maßprüfbericht
Wettbewerbsvorteil
Vergleichsartikel | QXY AG Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | Ende (Doppelgewinde) / Seite (M6) / Unterseite | Ende nur |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 | Typische Einzelgröße |
Mindest-Randabstand | 0,1 mm – Ultrapräzision | 0,5 mm oder fest |
Anpassbare Länge | 50–4000 mm ab Werk | Nur Standard-Festgrößen |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlass, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessersystemen mit einem umfassenden Produktsortiment, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Montagezubehör und komplettes Zubehör für Trocknungssysteme umfasst. Unsere Produktionsstätte ist mit hochpräzisen CNC-Bearbeitungszentren ausgestattet und unterliegt strengen Qualitätskontrollen. So stellen wir sicher, dass jedes Luftmesser – von der Geometrie des internen Plenums und der Kalibrierung des Auslassschlitzes bis hin zum Gewindeschneiden des Einlassanschlusses und der Montage der Enddichtung – vor Verlassen des Werks gemäß den Spezifikationen gefertigt und geprüft wird.
Wir verfügen über umfassende Erfahrung in der Betreuung von OEM- und ODM-Kunden weltweit in den Branchen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Ob es sich um ein einzelnes Ersatzmesser oder ein komplett entwickeltes Mehrmesser-Trocknungssystem für Produktionslinien handelt – unser Ingenieurteam arbeitet anhand Ihrer Zeichnungen, Muster oder Anwendungsbeschreibungen, um eine Lösung zu liefern, die sich nahtlos integriert und exakt Ihren Anforderungen entspricht.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
Wichtigste Verkaufsargumente des Produkts
• Extrem breiter, einstellbarer Randspalt: 0,1 – 4,0 mm – der größte Bereich, der ultrapräzise Feinnebelabscheidung bei 0,1 mm mit leistungsstarker Luftschleierfunktion bei 4,0 mm kombiniert
• Drei Einlasskonfigurationen in einem Modell: Ende (beidseitig), Seite (M6-Gewinde), Unterseite – maximale Anpassungsfähigkeit an jede Maschinenausrichtung
• Vier kompatible Einlassdurchmesser: Φ32 / Φ38 / Φ45 / Φ51 — Anschluss an die meisten Standard-Druckluftleitungen ohne Adapter
• Werkseitig anpassbare Länge: 50 – 4000 mm – von kompakten 50-mm-Punkt-Trocknungsvorrichtungen bis hin zu 4 Meter breiten industriellen Trocknungsanlagen, im eigenen Haus gefertigt und kalibriert
• Hochtemperatur-Silikondichtungen (≤250 °C) und umfassende OEM/ODM-Unterstützung – jedes Gerät wird werkseitig gefertigt und nach Ihren genauen Spezifikationen geprüft.
Produktstruktur und Funktionsprinzip
• Kompaktes Gehäuse aus stranggepresster Aluminiumlegierung (50 mm B × 100 mm H) – schlank genug für beengte Platzverhältnisse, mit ausreichendem Innenvolumen für eine stabile Druckverteilung
• Drei Einlassoptionen – Ende (beidseitig gleichzeitig für einen ausgeglichenen Langzeitdruck), Seite (M6-Gewinde für seitliche Rohrleitungen) und unten (für bündige oder Überkopfmontage) – decken alle gängigen Installationsgeometrien ab
• Die interne Druckkammer verteilt den Druckluftdruck des jeweiligen Einlasses gleichmäßig über die gesamte Schaufellänge von 50 mm bis 4000 mm.
• Der sich verjüngende Beschleunigungskanal wandelt den ausgeglichenen Plenumdruck in einen konzentrierten, gleichmäßigen, laminaren Luftstrom mit hoher Geschwindigkeit am präzisen Auslassschlitz um.
• Der Auslassspalt ist stufenlos von 0,1 mm bis 4,0 mm über Randschrauben einstellbar – der größte Einstellbereich im Sortiment der Aluminiumlegierungen, eine Demontage ist nicht erforderlich.
• Hochtemperatur-Silikondichtungen an beiden Enden (≤250 °C) gewährleisten luftdichte Klingenanschlüsse über einen weiten Prozesstemperaturbereich.
Anwendungsszenarien
Die Kombination aus dem größten Spaltbereich, den meisten Einlassoptionen und der größten anpassbaren Länge macht das AG zum vielseitigsten Einzelmodell im Sortiment der Luftmesser aus Aluminiumlegierung:
• Leiterplattenreinigungsanlagen – Dank einstellbarem Spalt und vielfältigen Einlassoptionen lässt sich die AG in nahezu jede bestehende Waschanlagenrahmenkonfiguration nachrüsten.
• Oberflächentrocknung – Flaschen, Teile & Plattenmaterialien – Der Bereich von 0,1–4,0 mm passt sich an unterschiedliche Produktgrößen, Oberflächenarten und Förderbandgeschwindigkeiten an derselben Station an.
• Staubentfernung auf Paneelen, Glas und optischen Oberflächen — Ein minimaler Spalt von 0,1 mm ermöglicht eine kontrollierte, schonende Partikelverdrängung auf empfindlichen Substraten
• Großformat-Trocknungsanlagen (bis zu 4000 mm) – Produktionslinien für Glas, Metallblech, Textilien und Folien, die mit einem einzigen durchgehenden Messer ohne Zwischenfugen abgedeckt sind
• Installationen mit mehreren Ausrichtungen – die Auswahl des Einlasses an der Stirn-, Seiten- oder Unterseite ermöglicht die Anpassung des Messers an die Montageanforderungen für Überkopf-, Seiten-, Aufwärts- oder Abwärtsblasung.
• Beheizte Prozessanlagen – Silikondichtungen mit einer Nenntemperatur von ≤250 °C ermöglichen die Integration in Trockenöfen, Wärmetunnel und thermische Fördersysteme.
Technische Parameter
Parameter | Spezifikation |
Modell | AG Luftmesser (AG verstellbares Luftmesser) |
Querschnittsgröße | 50 mm (B) × 100 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M6), Unterseite |
Lufteinlassgröße | Φ32 / Φ38 / Φ45 / Φ51 |
Einlassgewinde (Seite) | M6 |
Schneidegröße des Luftmessers | 0,1 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• Vollständige CNC-Bearbeitung im eigenen Haus – 50×100 mm Schaufelkörper, Innenplenum, alle drei Einlasskonfigurationen (Ende / Seite M6 / unten) und Auslassschlitz wurden vor Ort gefertigt und geprüft
• Kundenspezifische Längen von 50 mm bis 4000 mm, gefertigt auf Bestellung – die größte verfügbare Auswahl an Aluminiumlegierungen – mit Maß- und Druckprüfung vor dem Versand
• Einlassposition (Ende / Seite / Boden), Rohrdurchmesser (Φ32–Φ51), Luftspalteinstellung (0,1–4,0 mm) und Oberflächenbeschaffenheit sind gemäß Kundenspezifikation konfigurierbar.
• Unterstützung von OEM- und ODM-Fertigung – wir akzeptieren technische Zeichnungen, physische Muster oder schriftliche Anwendungsbeschreibungen.
• Hochtemperatur-Silikondichtungen (≤250°C) sind bei jedem Gerät serienmäßig verbaut – kein Aufpreis oder verlängerte Lieferzeit für Varianten mit Wärmebehandlung
• Qualitätsprüfung vor dem Versand: Dichtheitsprüfung, Kalibrierung des Randspalts gemäß vorgegebener Toleranz, Gewindeprüfung des Einlassanschlusses und vollständiger Maßprüfbericht
Wettbewerbsvorteil
Vergleichsartikel | QXY AG Luftmesser | Standard-Luftmesser |
Einstellbarkeit des Luftspalts | Einstellbar 0,1–4,0 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | Ende (Doppelgewinde) / Seite (M6) / Unterseite | Ende nur |
Optionen für das Einlassrohr | Φ32 / Φ38 / Φ45 / Φ51 | Typische Einzelgröße |
Mindest-Randabstand | 0,1 mm – Ultrapräzision | 0,5 mm oder fest |
Anpassbare Länge | 50–4000 mm ab Werk | Nur Standard-Festgrößen |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlass, Oberfläche | Keine Anpassungsmöglichkeiten |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessersystemen mit einem umfassenden Produktsortiment, das Luftmesser aus Aluminiumlegierung, Edelstahl und PVC sowie Gebläse, Montagezubehör und komplettes Zubehör für Trocknungssysteme umfasst. Unsere Produktionsstätte ist mit hochpräzisen CNC-Bearbeitungszentren ausgestattet und unterliegt strengen Qualitätskontrollen. So stellen wir sicher, dass jedes Luftmesser – von der Geometrie des internen Plenums und der Kalibrierung des Auslassschlitzes bis hin zum Gewindeschneiden des Einlassanschlusses und der Montage der Enddichtung – vor Verlassen des Werks gemäß den Spezifikationen gefertigt und geprüft wird.
Wir verfügen über umfassende Erfahrung in der Betreuung von OEM- und ODM-Kunden weltweit in den Branchen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Ob es sich um ein einzelnes Ersatzmesser oder ein komplett entwickeltes Mehrmesser-Trocknungssystem für Produktionslinien handelt – unser Ingenieurteam arbeitet anhand Ihrer Zeichnungen, Muster oder Anwendungsbeschreibungen, um eine Lösung zu liefern, die sich nahtlos integriert und exakt Ihren Anforderungen entspricht.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
