Das Aluminium-Luftmesser der AA-Serie ist kompakt und leistungsstark. Es eignet sich zum Trocknen, Reinigen und für Luftschleier. Mit Abmessungen von 50 mm x 125 mm ist es sehr dünn. Die Länge ist von 50 mm bis 4000 mm wählbar. Das AA-Modell passt ideal in beengte Bereiche der Produktionslinie, wo eine gleichmäßige Luftzufuhr erforderlich ist. Drei Lufteinlassoptionen – an den Enden, der Seite und unten – ermöglichen eine einfache Installation in verschiedenen Maschinen .
Produktübersicht
Das Aluminium-Luftmesser der AA-Serie ist kompakt und leistungsstark. Es eignet sich zum Trocknen, Reinigen und für Luftschleier. Mit Abmessungen von 50 mm x 125 mm ist es sehr dünn. Die Länge ist von 50 mm bis 4000 mm wählbar. Das AA-Modell passt ideal in beengte Bereiche der Produktionslinie, wo eine gleichmäßige Luftzufuhr erforderlich ist. Drei Lufteinlassoptionen – an den Enden, der Seite und unten – ermöglichen eine einfache Installation in verschiedenen Maschinen .
Über QXY Machinery
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. Wir fertigen Luftmesser aus Aluminium, Edelstahl und PVC. Alle Ersatzteile sind bei uns erhältlich. Unsere Produkte eignen sich hervorragend zum Trocknen, Reinigen und Abblasen von Wasser. Sie finden Anwendung in der Elektronik-, Lebensmittel-, Metall- und anderen Industriezweigen. Wir bieten OEM- und ODM-Services an. Länge, Lufteinlässe, Spaltmaße und Oberflächenbeschaffenheit können wir individuell an Ihre Maschine anpassen.
Produktdetails
Produktname : AA Strong Air Knife — Kleines Aluminium-Luftmesser
Hauptfunktion: Es erzeugt einen schnellen, gleichmäßigen Luftstrom zum Trocknen und Reinigen auf kleinem Raum.
Hauptvorteil: Das Gehäuse des Luftmessers ist klein (50 x 125 mm) und passt daher in Maschinen, in denen große Luftmesser keinen Platz finden. Der Spalt lässt sich von 0,1 mm bis 4,0 mm einstellen. Dank der drei Lufteinlassoptionen können Sie die Luftzufuhr anpassen, ohne Hardware austauschen zu müssen.
Struktureller Aufbau: Das AA-Luftmesser wird aus einem einzigen Aluminiumlegierungs-Strangpressprofil gefertigt. Seine interne Geometrie ist speziell darauf ausgelegt, den Strömungswiderstand zu minimieren und eine maximale Konstanz der Austrittsgeschwindigkeit über die gesamte Messerlänge zu gewährleisten.
• Drei Einlasskonfigurationen: seitlicher Einlass (beidseitig), seitlicher Einlass (M8-Gewinde) oder Einlass von unten
• Silikondichtungen an beiden Enden sorgen für luftdichte Druckabdichtung
• Druckkammer mit niedrigem Widerstand für eine gleichmäßige statische Druckverteilung
• Präzisionsgefertigter, konischer Innenkanal zur Beschleunigung des Luftstroms zum Austrittsschlitz
• Verstellbarer schmaler Schlitzauslass – Kantenspalt einstellbar von 0,1 mm bis 4,0 mm
• Kompatible Einlassrohrdurchmesser: Φ38, Φ45, Φ51, Φ60
Technische Merkmale
Großer Einstellbereich (0,1–4,0 mm) : Ein größerer Einstellbereich als bei den meisten Standardmodellen ermöglicht es diesem Messer, innerhalb desselben Geräts alles von der Entfernung ultrafeiner Nebel bis zur Erzeugung großer Luftschleiermengen zu bewältigen.
Drei Einlasspositionen sind möglich: End-Einlass (beidseitig gleichzeitig), Seiten-Einlass und Boden-Einlass. Der beidseitige End-Einlass ermöglicht bei langen Messern eine gleichmäßige Druckzufuhr von beiden Seiten und reduziert so den Geschwindigkeitsabfall über die Messerlänge.
Kompakter Querschnitt (50 mm B × 125 mm H): Das Luftmesser ist sehr dünn. Es passt problemlos in ältere Maschinen und kleine Räume. Verwenden Sie es dort, wo wenig Platz vorhanden ist.
Flexible Längen: Wir fertigen diese in vielen Längen. Kurze Ausführungen mit 50 mm Länge eignen sich zum Trocknen einzelner Teile. Lange Ausführungen bis zu 4000 mm Länge sind für große Glas-, Metall- oder Stoffplatten erhältlich.
Silikon-Enddichtungen: An beiden Enden befinden sich Silikondichtungen. Diese Dichtungen sind hochhitzebeständig und verhindern, dass Luft seitlich austritt. Dadurch bleibt die Luftgeschwindigkeit von einem Ende zum anderen gleich.
Leichte Aluminiumkonstruktion: Das Aluminiumgehäuse ist sehr leicht. Es lässt sich beim Aufbau einfach bewegen oder im Winkel verstellen. Trotz seines geringen Gewichts ist es sehr robust und hält hohem Luftdruck problemlos stand.
Typische Anwendungen
Das Luftmesser aus AA-Aluminiumlegierung eignet sich gut für Anwendungen, die ein kompaktes, flexibles Luftmesser mit einem großen Einstellbereich für den Schneidenspalt erfordern:
• Ultraschall- und Sprühreinigungsleitungen – präzise Wasserabspülung nach den Waschzyklen
• Leiterplatten- und Halbleiterfertigung – Trocknung von Platinen und Wafern nach dem Spülen
• Glas- und Plattenbearbeitung – Oberflächentrocknung und Staubentfernung auf flachen Untergründen
• Metallband-, Draht- und Blechverarbeitungslinien – Inline-Trocknung und Oberflächenbehandlung
• Flaschen-, Behälter- und Verpackungslinien – Trocknen des Etikettenbereichs vor dem Bedrucken oder Etikettieren
• Beschichtungs- und Lackieranlagen – Luftschleierisolierung zur Vermeidung von Kreuzkontaminationen
• Lebensmittel- und Getränkeverarbeitung – Oberflächentrocknung von Produkten und hygienische Luftschleier
• Textil- und Vliesstofflinien – Faseroberflächenbehandlung und Feuchtigkeitskontrolle
Kernfunktionen auf einen Blick
• Kompaktes Gehäuse: 50 mm (B) × 125 mm (H) – geeignet für beengte Einbauräume
• Verstellbare Messerschneide: 0,1–4,0 mm – größter Verstellbereich in ihrer Klasse
• Drei Anschlusspositionen: Ende (Doppelanschluss), Seite (M8), Unterseite – maximale Montageflexibilität
• Vier Einlassrohrgrößen: Φ38, Φ45, Φ51, Φ60 – passend für die meisten Standard-Druckluftleitungen
• Kundenspezifische Längen: 50–4000 mm – von Einzelkomponenten- bis hin zu Großformat-Produktionslinien
• Silikon-Enddichtungen – Druckbeständigkeit über die gesamte Länge
• Gehäuse aus einem Stück Aluminiumlegierungsstrangpressprofil – leicht, stabil und korrosionsbeständig
• OEM/ODM-Unterstützung – kundenspezifische Länge, Einlassposition und Kantenspezifikation verfügbar
Produktparameter
Parametertabelle:
Artikel | Beschreibung |
Modell | AA-Luftmesser (Hochleistungs-Luftmesser aus Aluminiumlegierung) |
Größe | 50 mm (B) × 125 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beide Seiten), Seite, Unterseite |
Lufteinlassgröße | Φ38 Φ45 Φ51 Φ60 |
Schneidegröße des Luftmessers | 0,1–4,0 mm (einstellbar) |
Länge | 50–4000 mm (anpassbar) |
Abdichtung | Silikondichtung (beidseitig) |
Einlassanschlussgewinde | M8 (Variante mit seitlichem Lufteinlass) |
Achtung / Nutzungshinweise
1. Vermeiden Sie Stöße auf die Messerschneide. Der Präzisionsauslassschlitz ist werkseitig kalibriert. Physischer Kontakt beim Handling, der Installation oder der Wartung kann die Spaltgeometrie verändern. Schützen Sie die Messerschneide daher stets beim Transport und der Positionierung.
2. Halten Sie die Zuluft sauber und trocken. Installieren Sie einen Inline-Filter (40 Mikron oder feiner) vor dem Lufteinlass, um Partikel zurückzuhalten. Verwenden Sie nach Möglichkeit trockene Luft – Feuchtigkeit in der Zuleitung kann zu Kondensation im Inneren und ungleichmäßigem Luftstrom führen.
3. Passen Sie die Einlassgröße an Ihre Zuleitung an. Wählen Sie den passenden Einlassdurchmesser (Φ38, Φ45, Φ51 oder Φ60) für Ihre bestehende Rohrleitung. Nicht passende Anschlüsse verringern die Druckeffizienz und können Turbulenzen am Einlass verursachen.
4. Stellen Sie den korrekten Installationsabstand ein. Für optimale Trocknungsergebnisse positionieren Sie das Luftmesser 5–20 mm von der zu trocknenden Oberfläche entfernt. Die Schlitzmitte sollte senkrecht zur Arbeitsfläche ausgerichtet sein. Winkeleinstellungen von 15–30° können die Wasserabfuhr auf geneigten Untergründen verbessern.
5. Die werkseitige Kanteneinstellung darf nicht verändert werden. Der Auslassspalt ist werkseitig auf die von Ihnen angegebene Breite eingestellt. Sollte aufgrund einer Prozessänderung ein anderer Kantenspalt erforderlich sein, wenden Sie sich bitte zur Neukalibrierung an unser technisches Team. Nicht autorisierte Änderungen können zum Erlöschen der Produktgarantie führen.
6. Regelmäßige Reinigung einplanen. Einlass- und Auslassöffnung im Rahmen der routinemäßigen Wartung prüfen und reinigen. Angesammelter Staub, Ölnebel oder Faserrückstände verringern mit der Zeit den effektiven Auslassspalt und reduzieren die Luftgeschwindigkeit.
Produktanwendungen

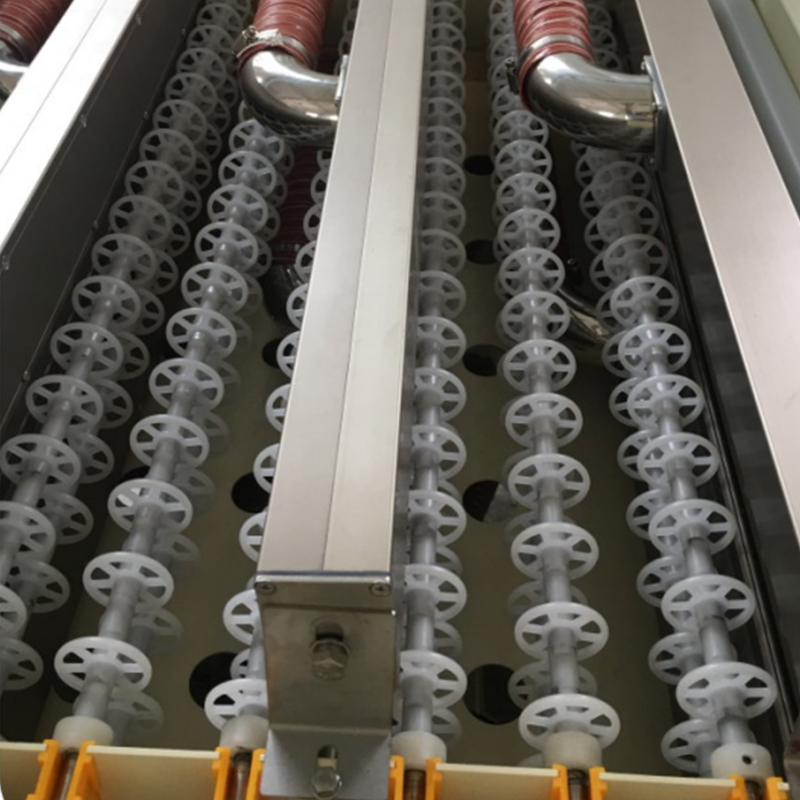

Das AA Strong Aluminium Alloy Air Knife wird aktiv eingesetzt in Leiterplattenwaschanlagen, LCD-Glasreinigungsmaschinen, Ultraschall-Komponentenreinigern, Flaschen- und Etikettentrocknungsförderern, Metallstreifentrocknungssystemen, Textilfeuchtigkeitskontrollanlagen und industriellen Luftschleieranlagen in Produktionsstätten weltweit.

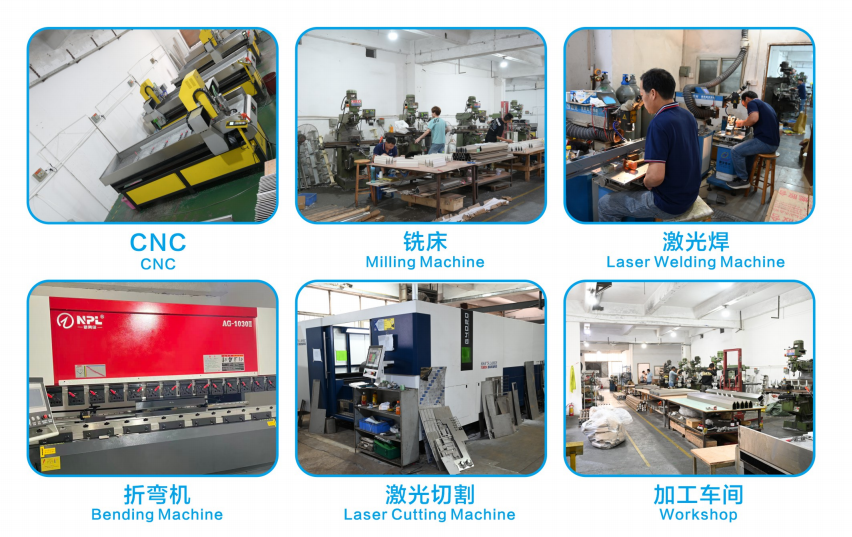

Fabrik-Fotogalerie
Produktanwendungen
Dieses Aluminium-Luftmesser findet breite Anwendung in Reinigungsanlagen für Leiterplatten/LCDs, Ultraschallreinigungsmaschinen, Flaschentrocknungsanlagen, Trocknungsanlagen für Automobilkomponenten, Beschichtungsanlagen und Luftschleier-Isolationsanlagen .
