Keramikfliesen weisen nach dem Waschen, Polieren, Schneiden, Kantenbearbeiten oder der Oberflächenreinigung üblicherweise noch Feuchtigkeit auf. Diese kann sich auf der Fliesenoberfläche, den Kanten und der Unterseite, wo die Fliese mit anderen Materialien in Berührung kommt, befinden. Auf den ersten Blick mag die Fliese trocken erscheinen. Dennoch können sich noch winzige Wassertropfen auf der glasierten Fläche, den Kanten oder der Struktur der Fliese befinden. Diese kleinen Wassertropfen können Probleme verursachen, bevor die Fliese geprüft, codiert, gestapelt, verpackt oder in einen Karton gelegt wird.
Das QXY-Luftmesser ist ein Werkzeug zur Trocknung von Fliesen. Es bläst einen Luftstrom über die Fliese, um das Wasser während des Transports auf dem Förderband zu entfernen. Dies ist effektiver als das Abwischen mit einem Tuch oder das Anblasen mit einer Düse. Das Luftmesser deckt die Fliese vollständig ab, entfernt das Wasser gleichmäßig und arbeitet optimal mit den anderen Maschinen der Produktionslinie zusammen. Wir wollen die Fliese nicht vollständig trocknen, sondern lediglich überschüssiges Wasser von der Oberfläche entfernen. So kann der nächste Prozessschritt ohne Wasserflecken, mit weniger Feuchtigkeit in der Verpackung und mit gleichmäßigeren Ergebnissen durchgeführt werden.
Diese Informationen richten sich an Fliesenhersteller, Maschinenmonteure und Wartungsteams. Sie benötigen eine Möglichkeit, die Fliesen nach dem Waschen, Polieren oder Reinigen zu trocknen. QXY Machinery fertigt Luftmesser, die auf die Fliesengröße und die Produktionsgeschwindigkeit abgestimmt sind. Länge, Luftaustrittspunkt, Anstellwinkel und Material des Luftmessers lassen sich individuell an die Fliesen anpassen.
Bei der Herstellung von Keramikfliesen gibt es Bereiche, in denen Wasser oder Reinigungsflüssigkeit auf der Oberfläche zurückbleiben kann. Nach dem Polieren, Waschen, Schleifen, Zuschneiden, der Glasurreinigung oder dem abschließenden Spülen kann sich Wasser in flachen Oberflächenstrukturen an den Fliesenrändern, in Rillen und entlang der Fliesenflanken sammeln. Großformatige Platten und strukturierte Fliesen reagieren empfindlicher, da der Wasserweg länger ist und das Wasser nicht gleichmäßig ablaufen kann.
Wenn die Keramikfliese im feuchten Zustand in die Inspektion oder Verpackung gelangt, kann das Problem bestehen bleiben. Nach dem Verdunsten des Wassers können Wasserflecken sichtbar werden. Feuchtigkeit kann auf Abstandshalter, Kartons, Etiketten oder die Schutzfolie der Fliese übertragen werden. Feuchte Kanten können zudem die Sauberkeit beim Stapeln beeinträchtigen und die Stabilität der automatischen Fliesenhandhabung verringern. Auf Hochgeschwindigkeitsanlagen ist die Trockenstation nur über einen kurzen Weg erreichbar, um den Großteil des freien Wassers von der Fliese zu entfernen, bevor diese den nächsten Verarbeitungsschritt erreicht.
Hier kommt ein Luftmessertrocknungssystem zum Einsatz. Das installierte Luftmesser berührt die Keramikfliese nicht und verkratzt somit weder die Glasur noch die polierte Oberfläche. Der vom Luftmesser erzeugte Luftschleier verteilt sich über die gesamte Fliesenbreite und drückt das Wasser gezielt in Richtung der Fliesenkante, des seitlichen Abflusses oder des Auffangbereichs.

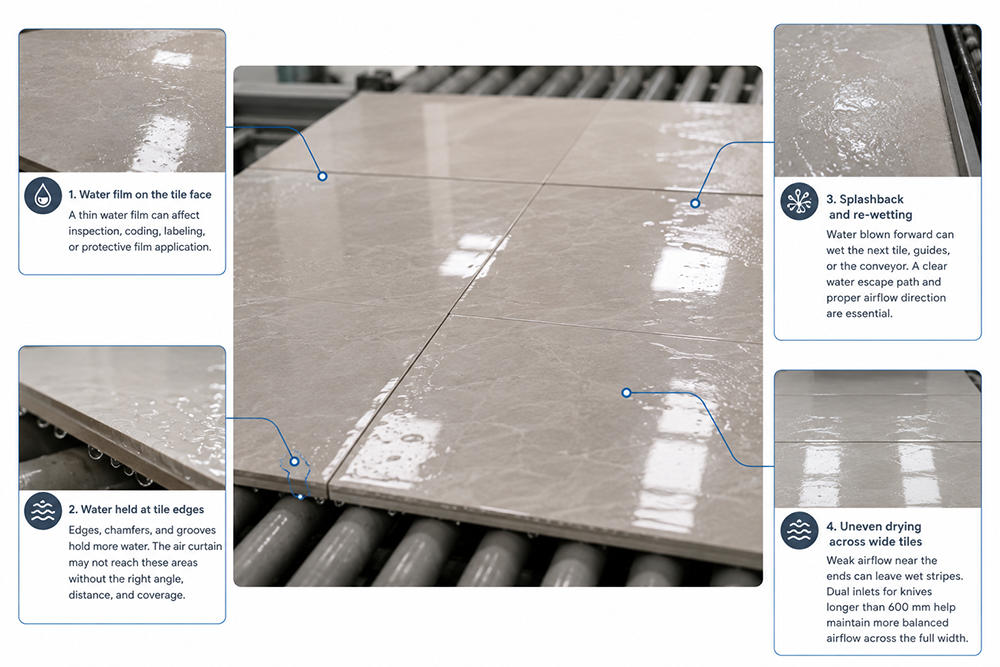

Ein dünner Wasserfilm auf der Oberfläche ist unter Werksbeleuchtung oft schwer zu erkennen. Er kann jedoch die Kamerainspektion, die manuelle Sichtprüfung, die Codierung, die Etikettierung oder das Aufbringen von Schutzfolien beeinträchtigen. Bei ungleichmäßiger Wasserverteilung können nach dem Verdunsten lokale Flecken auf den Fliesen sichtbar sein.
Kanten, Fasen und Rillen halten oft mehr Wasser zurück als die ebene Fläche. Ein Luftabscheider kann die Hauptfläche zwar reinigen, hinterlässt aber Tropfen am Rand. Dies tritt häufig auf, wenn der Luftstrahlwinkel zu steil ist, der Abstand des Luftabscheiders zur Fliese zu groß ist oder der Luftschleier nicht die gesamte Fliesenbreite abdeckt.
Wird Wasser nach vorne gegen die nächste Fliese, eine Führungsschiene oder den Förderbandrahmen geblasen, kann die Fliese nach dem Passieren des Luftmessers wieder nass werden. Die Trocknungsstation benötigt einen freien Wasserablauf. Luftstromrichtung, seitliche Entwässerung und Förderbandanordnung sind ebenso wichtig wie der Luftdruck.
Bei großen Fliesen und Platten kann ein schwacher Luftstrom an den Enden des Luftmessers zu feuchten Streifen führen. Die QXY-Referenzdaten empfehlen für Luftmesser mit einer Länge von über 600 mm zwei Lufteinlässe, um einen gleichmäßigeren Luftstrom zu gewährleisten. Die Trocknung über die gesamte Breite sollte anhand der tatsächlichen Fliesengröße und nicht nur der Förderbandbreite geplant werden.
Eine Trocknungsstation für Keramikfliesen beginnt üblicherweise mit einem gebläsebetriebenen Luftmesser aus Aluminiumlegierung, da Fliesenförderanlagen eine breite und kontinuierliche Luftabdeckung benötigen. Das Luftmesser ist oberhalb des Förderbandes montiert und in Richtung des Fliesentransports ausgerichtet. Für viele Trocknungsanwendungen empfiehlt die QXY-Referenzrichtlinie einen Arbeitsabstand von ca. 20–50 mm und einen Auftreffwinkel von ca. 15–45 Grad zur Produktoberfläche. Die endgültige Einstellung sollte anhand der tatsächlichen Fliesenoberfläche, Förderbandgeschwindigkeit und Wassermenge getestet werden.
Bei breiten Fliesenformaten sollte das Luftmesser länger als die maximale Fliesenbreite sein, damit der Luftschleier beide Kanten freihält. Bei starker Wasserbelastung der Fliesenoberfläche kann ein zweistufiges System eingesetzt werden: Das erste Luftmesser entfernt das meiste Wasser, das zweite den verbleibenden Wasserfilm oder Tropfen an den Fliesenrändern. Zusätzliche seitliche Luftmesser können angebracht werden, wenn das Hauptproblem Wasser ist, das sich an den Fliesenrändern sammelt.
Die Wahl des richtigen Luftmessers hängt nicht allein von der Länge ab. Schlitzbreite, Gebläseleistung, Anzahl der Lufteinlässe, Stabilität der Halterung, Höhenverstellung, Abflussweg und Winkelverstellung beeinflussen das Trocknungsergebnis. QXY bietet Standard- und kundenspezifische Luftmesser für verschiedene Fliesenbreiten, Maschinenrahmen und Einbauräume.
Linienanforderung | QXY-Lösungsrichtung |
Standardmäßige Trocknung von Keramikfliesenoberflächen | Luftmesser aus Aluminiumlegierung mit gebläsegetriebenem Hochleistungsluftstrom. Geeignet für trockene Industriebereiche und kontinuierliche Förderbandtrocknung. |
Großformatige Fliesen oder Platten | Die Länge des Luftmessers wird individuell an die Fliesenbreite angepasst. Bei Messern mit einer Länge von über 600 mm sollten zwei Lufteinlässe in Betracht gezogen und die Randabdeckung über die Fliesenränder hinaus geprüft werden. |
Nach dem Waschen oder Schneiden Wasser an den Rändern abspülen | Bringen Sie seitliche Luftdüsen an oder neigen Sie die Hauptluftdüse so, dass das Wasser vom Rand weg und zum Abfluss geleitet wird. Weg. |
Strukturierte oder unebene Fliesenoberfläche | Verwenden Sie einen geringeren Arbeitsabstand, eine geeignete Schlitzbreite und ein stufenweises Abblasen, wenn sich noch Wasser in flachen Mustern befindet. |
Nass- oder korrosive Reinigungsbereiche | Ziehen Sie ein Luftmesser aus Edelstahl in Betracht, wenn die Anforderungen an Reinigung, Chemikalienkontakt oder Korrosion höher sind als bei einer Standard-Trockenleitung. |
Nachrüstung bei beengten Platzverhältnissen | Verwenden Sie kompakte Halterungen, eine verstellbare Winkelmontage und überprüfen Sie die Gebläse-/Kanalführung, bevor Sie die endgültige Größe des Luftmesserkörpers bestätigen. |
Für die meisten Keramikfliesen-Produktionslinien ist ein Standard-Luftmesser aus Aluminiumlegierung die erste Wahl, da es ein gutes Verhältnis von Gewicht, Kosten und Trocknungsleistung bietet. Die Luftmesser aus Aluminiumlegierung von QXY eignen sich für allgemeine industrielle Trocknungs- und Abblasprozesse und sind in Standardlängen von 150, 300, 450, 600, 800 und 1000 mm sowie in Sonderlängen bis zu 6 m erhältlich. Die Schlitzbreite wird üblicherweise werkseitig prozessabhängig eingestellt, wobei in der industriellen Trocknung gängige Werte zwischen 0,5 und 2 mm liegen.
Ein Video zur Trocknung von Keramikfliesen ist wertvoll, da der Käufer die tatsächliche Wasserbewegung beobachten kann. Wichtig ist hierbei nicht nur, dass Luft auf die Fliese trifft. Das Video sollte zeigen, wohin das Wasser nach dem Abblasen fließt, ob die Fliesenkante sauberer wird und ob die Oberfläche für den nächsten Arbeitsschritt bereit ist.
Auf der Lösungsseite der Website sollte das Video im oberen Bereich, vor dem Abschnitt zur technischen Konfiguration, platziert werden. Es sollte mit einer kurzen Beschreibung und drei einfachen Punkten versehen sein: Das Produkt ist eine Keramikfliese, der Prozess ist die Entfernung von Oberflächenwasser nach dem Waschen oder der Oberflächenbehandlung, und das Luftmesser dient der Vorbereitung der Fliese für die Inspektion, Handhabung oder Verpackung.
● Zeigen Sie die Fliese, die in den Bereich des Luftmessers eintritt, mit sichtbarem Oberflächenwasser.
● Zeigen Sie, wie der Luftschleier das Wasser in eine kontrollierte Richtung wegdrückt.
● Zeigen Sie die Fliesenoberfläche und die Kanten nach dem Abblasen, ohne von perfekter Trockenheit zu sprechen, es sei denn, der Test beweist es.
● Falls möglich, fügen Sie eine Nahaufnahme des Luftmesserwinkels und der Montagehalterung hinzu.
Dieser Stil macht das Video sowohl für Ingenieure als auch für Einkäufer nützlich. Ingenieure achten auf die Installationslogik und das Trocknungsverhalten. Einkäufer möchten sich davon überzeugen, dass die Geräte an einem realen, fliesenähnlichen Produkt getestet wurden.
Ist das Luftmesser kürzer als die Fliese oder passt es nur exakt in der Breite, kann sich an beiden Kanten Wasser ansammeln. Bei Fliesen, die sich auf dem Förderband leicht verschieben, sollte ein ausreichender Überstand eingeplant werden. Breite Fliesen benötigen je nach Rahmengröße möglicherweise ein längeres Messer oder mehrere Luftmesser.
Ein vertikaler Luftstrom kann Wasser in Tröpfchen zerstäuben, ohne es zu einem sauberen Austrittsweg zu befördern. Beim Trocknen von Fliesen wird der Luftschleier oft in Strömungsrichtung ausgerichtet, sodass er das Wasser zur Hinterkante hin abstreift. Ist ein seitlicher Abfluss vorhanden, kann auch ein seitlich gerichteter Luftstrom hilfreich sein.
Die QXY-Referenzrichtlinien empfehlen häufig einen Arbeitsabstand von 20–50 mm. Ist der Luftabweiser zu weit entfernt, verliert der Luftschleier an Wirkung, bevor er die Fliese erreicht. Ist er zu nah, kann es zu Spritzern kommen oder Höhenunterschiede schwerer ausgleichbar sein.
Das Luftmesser entfernt zwar das Wasser von den Fliesen, die Maschine muss dieses Wasser aber dennoch ableiten. Daher sollten Auffangwannen, Seitenschutzvorrichtungen, Förderbandöffnungen und Spritzschutz berücksichtigt werden. Andernfalls kann Wasser zurück auf die Fliesen spritzen oder nahegelegene Sensoren und Rahmen benetzen.
Ein gebläsebetriebenes Luftmesser funktioniert nicht wie eine Druckluftdüse. Es nutzt ein hohes Luftvolumen bei niedrigerem Druck. QXY-Referenzdaten für gebläsebetriebene Systeme verwenden häufig einen Druck von 2–6 psi am Luftmessereinlass. Gebläse, Kanal und Luftmesserschlitz müssen aufeinander abgestimmt sein, um einen schwachen Luftstrom, ungleichmäßige Trocknung oder unnötigen Energieverbrauch zu vermeiden.
Um das richtige Luftmesser für die Trocknung von Keramikfliesen empfehlen zu können, benötigt QXY in der Regel praktische Informationen zur Produktlinie und nicht nur den Produktnamen.
● Fliesengrößenbereich, einschließlich maximaler Breite, Länge und Dicke.
● Fliesenoberflächenart: glänzend, matt, strukturiert, poliert, rau oder gerillt.
● Liniengeschwindigkeit und Fliesenabstand auf dem Förderband.
● Woher das Wasser kommt: Waschen, Polieren, Schneiden, Kantenschleifen, Spülen oder Reinigen.
● Zielergebnis: Reduzierung des Oberflächenwassers, Beseitigung von Tropfen an den Rändern, Vorbereitung für die Inspektion oder Vorbereitung für die Verpackung.
● Verfügbarer Installationsraum oberhalb, unterhalb und neben dem Förderband.
● Gegebenenfalls vorhandenes Gebläse oder Druckluftanschluss.
● Fotos oder Videos des aktuell nassen Fliesenbereichs und des Entwässerungswegs.
Anhand dieser Informationen kann QXY Empfehlungen zur Luftmesserlänge, Einlasskonfiguration, zum Montagewinkel, zum Material, zur Gebläsegröße und dazu abgeben, ob eine einstufige oder zweistufige Trocknung besser geeignet ist.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein in Shenzhen ansässiger Hersteller, der sich auf Luftmessertrocknung, Staubentfernung, Wasserabblasen und Oberflächenreinigungslösungen spezialisiert hat. Das Unternehmen vereint Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb und verfügt über mehr als zehn Jahre Erfahrung mit Luftmesserprodukten und zugehörigen Systemen.
Für die Trocknung von Keramikfliesen und andere industrielle Abblasprojekte bietet QXY Luftmesser aus Aluminiumlegierung, Edelstahl, PVC, Titanlegierung, Tornado-Luftmesser, pneumatische Luftmesser sowie kundenspezifische Luftmessersysteme an. Zu den Produktoptionen gehören individuelle Längen bis zu 6 m, werkseitig eingestellte Schlitzbreiten, Einzel- oder Doppelansaugkonfigurationen, verstellbare Montagehalterungen und anwendungsspezifische Beratung zur Anlagenplanung.
F: Welches Luftmesser eignet sich am besten zum Trocknen von Keramikfliesen?
A: Für die meisten Trocknungsanlagen für Keramikfliesen ist ein gebläsebetriebenes Luftmesser aus Aluminiumlegierung die beste Wahl. Es sorgt für eine breite Luftverteilung beim kontinuierlichen Trocknen auf dem Förderband. Edelstahl kann in Betracht gezogen werden, wenn der Trocknungsbereich häufig gereinigt oder mit Chemikalien in Kontakt kommt.
F: Wo sollte das Luftmesser an einer Fliesenlinie installiert werden?
A: Die Installation erfolgt üblicherweise nach dem Waschen, Polieren, Schneiden, Kantenschleifen oder dem letzten Spülgang, vor der Inspektion, dem Stapeln, dem Folienaufbringen, dem Etikettieren oder Verpacken. Die optimale Position hängt davon ab, wo sich Wasser sammelt und wo es sicher ablaufen kann.
F: Kann ein Luftmesser Keramikfliesen vollständig trocknen?
A: Ein Luftmesser dient hauptsächlich dazu, freies Oberflächenwasser und Tropfen zu entfernen. In vielen Anlagen ist dies vor der Inspektion oder Verpackung ausreichend. Wenn der Prozess eine Tiefentfeuchtung oder eine Trocknung mit Wärme erfordert, muss das Luftmesser gegebenenfalls mit anderen Trocknungsanlagen kombiniert werden.
F: Welcher Arbeitsabstand wird empfohlen?
A: In den QXY-Referenzrichtlinien wird häufig ein praktischer Bereich von 20–50 mm angegeben. Der endgültige Abstand sollte anhand der tatsächlichen Fliesenhöhe, der Stabilität des Förderbandes, der Wasserbelastung und des erforderlichen Trocknungsergebnisses ermittelt werden.
F: Beeinflusst die Fliesenbreite die Auswahl des Luftmessers?
A: Ja. Das Luftmesser sollte die gesamte Fliesenbreite abdecken und dabei die Bewegung der Fliesen berücksichtigen. Breite Fliesen oder Platten benötigen möglicherweise ein längeres Luftmesser, zwei Lufteinlässe oder mehrere Luftmesser, um einen gleichmäßigen Luftstrom über die gesamte Oberfläche zu gewährleisten.
F: Warum haben Fliesen nach dem Trocknen mit einem Druckluftmesser immer noch feuchte Kanten?
A: Häufige Ursachen sind unzureichende Kantenabdeckung, falscher Winkel, zu großer Arbeitsabstand, schwacher Luftstrom an den Messerenden oder mangelhafte Entwässerung. Bei Kantenwasserbildung können seitliche Luftdüsen oder eine Winkelanpassung erforderlich sein.
F: Kann QXY ein Luftmessersystem zum Trocknen von Fliesen kundenspezifisch anpassen?
A: Ja. QXY kann die Länge der Luftmesser, die Schlitzbreite, die Anzahl der Einlässe, das Material, das Halterungsdesign, die Winkelanordnung und die Gebläseauswahl an die Fliesengröße, die Liniengeschwindigkeit und die Installationsbedingungen anpassen.
