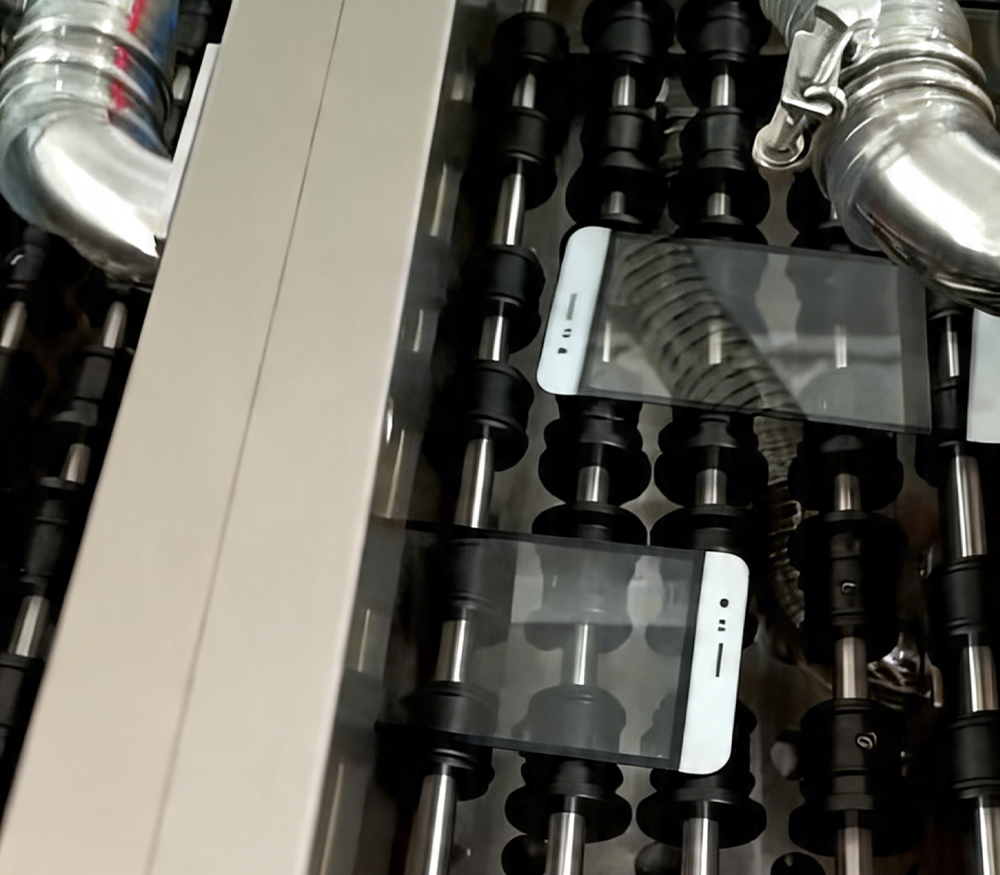

Viele Produktionsteams gehen davon aus, dass nach dem Einsatz eines Luftmessers das Glas vollständig trocken und klar sein sollte. Doch die Trocknung mit einem Luftmesser besteht nicht nur aus dem Einblasen von Luft. Es geht darum, den Wasserfilm zu entfernen, bevor dieser reißen, verdunsten und sichtbare Rückstände hinterlassen kann.
Deshalb können selbst bei laufendem Gebläse und fast trocken aussehender Folie noch Wasserflecken auftreten. Trocknet das restliche Wasser ein, können gelöste Mineralien, Reinigungsmittelrückstände oder Prozessrückstände auf dem Glas zurückbleiben. Bei transparenten Folien und LCD-Glas ist selbst ein geringer Unterschied deutlich sichtbar.
Der Artikel von QXY über LCD-Glas besagt dies ausdrücklich: Wasserflecken entstehen, wenn die Luft zu langsam, ungleichmäßig oder zu weit vom Glas entfernt strömt. Zudem wird empfohlen, zum Schluss mit klarem Wasser zu spülen und den korrekten Abstand sowie den richtigen Montagewinkel einzuhalten, um die Bildung von Wasserflecken zu verhindern.
Wasserflecken auf Glas werden in der Regel nicht durch einen einzigen Faktor verursacht. Sie entstehen durch eine Kombination aus Flüssigkeitschemie, Luftstromqualität, Maschineneinstellungen und Liniengeschwindigkeit.
● Die Luftgeschwindigkeit ist zu gering, um den Wasserfilm vollständig von der Oberfläche zu verdrängen, bevor er an Ort und Stelle trocknet.
● Der Luftstrom ist über die gesamte Messerlänge ungleichmäßig, sodass eine Zone sauber trocknet, während in einer anderen Zone Streifen oder Flecken zurückbleiben.
● Das Luftmesser ist zu weit vom Glas entfernt montiert, sodass der Luftstrom an Kraft verliert, bevor er die Oberfläche erreicht.
● Der Winkel des Messers ist falsch, sodass das Wasser eher herumgeschoben als von der Platte abgespült wird.
● Die Bandgeschwindigkeit ist zu hoch für die tatsächliche Trocknungsenergie an der Oberfläche.
● Das letzte Spülwasser hinterlässt nach dem Verdunsten mineralische oder chemische Rückstände.
● Das Glas weist bereits vor der Trocknungszone einen Film aus Reinigungsmittelrückständen, Partikel oder Verunreinigungen aus dem vorgelagerten Bereich auf.
Technische Referenzen zur Glasreinigung bestätigen diese Ansicht. Das Dokument von Vitro zur Fehlerbehebung bei Glasreinigungsanlagen nennt eine fehlerhafte Ausrichtung des Luftmessers, Wassertropfen auf der Oberfläche, Rückstände und Verunreinigungen als häufige Ursachen für getrocknete Wasserstreifen und Flecken. In der Praxis bedeutet dies, dass Trocken- und Waschzone gemeinsam überprüft werden müssen.

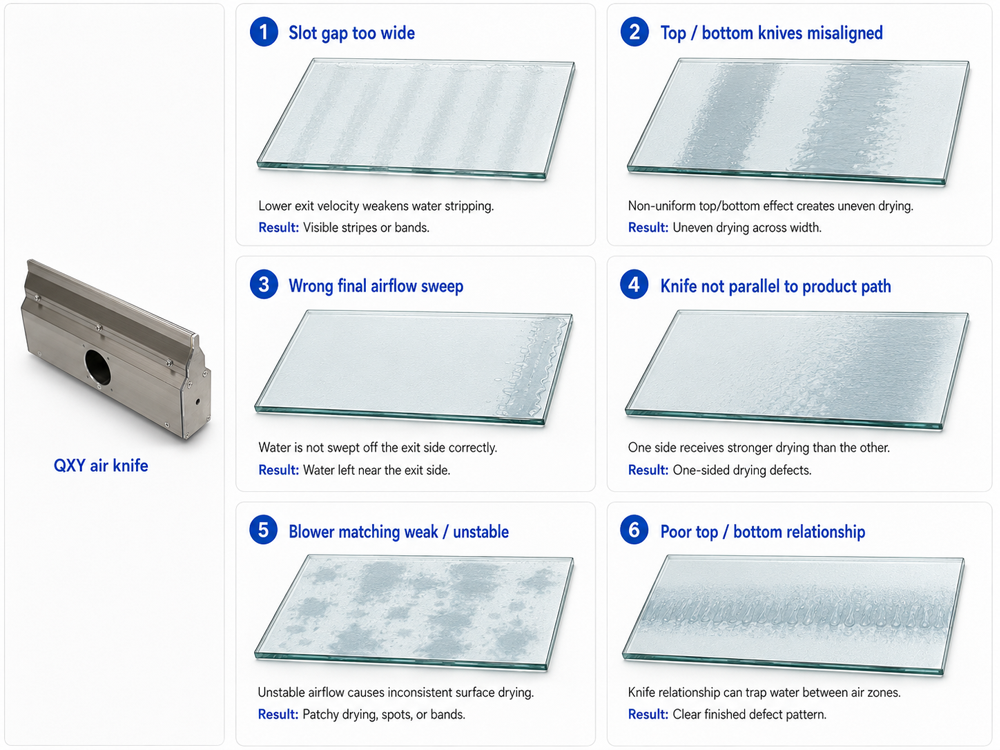

Selbst bei einwandfreiem Spülwasser können Einstellungsfehler in der Luftdüsenstufe sichtbare Mängel verursachen. Transparente Materialien machen diese Probleme leichter erkennbar, da sich Abweichungen im Trocknungsmuster als Streifen, Bänder oder Flecken zeigen.
● Der Schlitzspalt ist zu breit, was die Austrittsgeschwindigkeit verringert und die Abstreifwirkung auf den Wasserfilm schwächt.
● Bei doppelseitigen Systemen sind die oberen und unteren Messer nicht richtig ausgerichtet.
● Die oberen und unteren Messer sind nicht so positioniert, dass der letzte Luftstrom das Wasser auf der Austrittsseite richtig abführt.
● Das Luftmesser ist nicht parallel zum Produktweg, sodass eine Seite einem stärkeren Luftstrom ausgesetzt ist als die andere.
● Die Gebläseanpassung ist schwach oder instabil, was zu einer ungleichmäßigen Oberflächentrocknung bei hoher Geschwindigkeit führt.
Die Richtlinien von QXY weisen außerdem darauf hin, dass die Position der oberen und unteren Messer bei Flachglas wichtig ist. Die Messer sollten parallel verlaufen, und die abschließende Luftstromfolge sollte das Wasser von der Scheibe abführen, anstatt es zwischen den Luftzonen einzuschließen. Dieses Detail wird leicht übersehen, zeigt sich aber oft deutlich im Fehlerbild des fertigen Glases.
Nicht jeder Wasserfleck ist auf einen Luftstromfehler zurückzuführen. Manche entstehen durch chemische Prozesse. Enthält die letzte Spülung gelöste Mineralien oder Prozesschemikalien, kann das Luftmesser zwar den Großteil des Wassers entfernen, aber nach dem Verdunsten der letzten Feuchtigkeit einen dünnen Rückstandsfilm hinterlassen.
Oberflächenverunreinigungen können auch durch Waschmittelreste, sich auf dem nassen Tuch absetzenden Staub oder bereits vor der Trocknungszone vorhandene Rückstände entstehen. Auf transparenten Tüchern kann dieser Rückstand wie ein Trocknungsproblem aussehen, selbst wenn die eigentliche Ursache weiter vorne liegt.
Deshalb sollten bei der Fehlersuche im Prozess drei Möglichkeiten unterschieden werden: zurückgebliebenes Wasser, zurückgebliebene Rückstände und Verunreinigungen, die nach Beginn des Trocknungsprozesses hinzugekommen sind. Die optischen Symptome mögen ähnlich sein, die Lösungen sind jedoch unterschiedlich.
Die schnellste Methode, Wasserflecken auf Glas zu beseitigen, besteht darin, den Vorgang in einer festgelegten Reihenfolge zu überprüfen, anstatt mehrere Einstellungen gleichzeitig zu ändern.
● Prüfen Sie, ob es sich bei den Flecken um echte Mineralablagerungen, Prozessrückstände oder Luftstromspuren handelt. Das Aussehen gibt oft Aufschluss darüber, welche Ursache wahrscheinlicher ist.
● Überprüfen Sie zunächst die Qualität des abschließenden Spülgangs. Wenn das Wasser selbst Rückstände hinterlässt, kann selbst eine optimale Luftzirkulation keine makellose Oberfläche gewährleisten.
● Messen Sie den Abstand zwischen Messer und Glas und überprüfen Sie den Montagewinkel. QXY weist darauf hin, dass ein zu großer Abstand und ein ungünstiger Winkel häufige Ursachen für Wasserzeichen sind.
● Prüfen Sie die Gleichmäßigkeit des Schlitzspalts über die gesamte Messerlänge. QXY empfiehlt 0,5–1,5 mm für LCD-Glasanwendungen und warnt davor, dass ein ungleichmäßiger Spalt zu Feuchtigkeitsflecken führen kann.
● Überprüfen Sie die Liniengeschwindigkeit im Verhältnis zum tatsächlichen Trocknungsergebnis. Treten Flecken nur bei Produktionsgeschwindigkeit auf, erfährt die Oberfläche wahrscheinlich nicht genügend nutzbare Einwirkung.
● Überprüfen Sie den Luftmesserkörper, die Gebläsestabilität, den Zustand des Filters und alle Staubquellen, die sich wieder auf dem nassen Blech absetzen könnten.
Diese Reihenfolge ist wichtig, da sie hilft, chemische Probleme von Problemen mit der Luftzirkulation zu unterscheiden. Ist der letzte Spülgang fehlerhaft, kann eine bessere Messerausrichtung zwar die Symptome lindern, aber nicht die Ursache beheben. Ist das Wasser sauber, das Streifenmuster aber der Maschinengeometrie folgend, liegt das Problem höchstwahrscheinlich an der Maschineneinstellung.
QXY Machinery verwendet Luftmesser in LCD- und Flachglasanlagen, da der Prozess eine berührungslose Trocknung großer, empfindlicher Oberflächen erfordert. Die Produktreferenzen heben die Langformatmesser, den gleichmäßigen Schlitzspalt und die gleichmäßige Luftströmung über die gesamte Länge hervor.
Für LCD-Glas empfiehlt QXY einen Spalt von ca. 0,5–1,5 mm, beidseitiges Trocknen beider Oberflächen sowie die sorgfältige Einhaltung von Abstand und Winkel. Das Unternehmen weist außerdem darauf hin, dass Edelstahl das Kontaminationsrisiko bei empfindlichen Glasanwendungen verringert, da er sauberer bleibt und keine Rost- oder Korrosionspartikel auf die Oberfläche abgibt.
Für Kunden mit Wasserzeichenfehlern kann QXY Messerlänge, Spaltbreite, Gebläseanpassung, Abstand, Winkel und Materialauswahl gemeinsam überprüfen. Dies ist in der Regel effektiver als die isolierte Änderung einer einzelnen Variable.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb vereint und sich auf Trocknungs-, Entstaubungs- und Wasserblaslösungen für industrielle Anwendungen spezialisiert hat. Mit über 10 Jahren Erfahrung im Bereich Luftmesser verfügt QXY Machinery über eine ausgereifte technische Basis und ein umfassendes internes Forschungs- und Entwicklungssystem.
Die Luftmesser von QXY Machinery werden in der LCD- und Flachbildschirmfertigung zur Trocknung von ITO-Glassubstraten, zur Partikelentfernung zwischen den Prozessschritten und zur Beseitigung statischer Aufladung eingesetzt. Die Luftmesser aus Edelstahl sind in den für Substratlinien der 6. Generation und größer erforderlichen Längen erhältlich und verfügen über reinraumtaugliche Oberflächen und Einlasskonfigurationen, die für HEPA-gefilterte Gebläsesysteme geeignet sind.
QXY Machinery betreibt ein komplettes Produktionssystem, das durch eine ausreichende Rohstoffversorgung und ein strenges Qualitätsmanagement abgesichert ist. Stabile Verarbeitungskapazitäten und professionelles technisches Know-how ermöglichen zuverlässige Produkte, präzise Anwendungsunterstützung und einen effizienten Kundendienst.
F: Warum sind auf Glas nach dem Trocknen mit einem Luftmesser immer noch Flecken zu sehen?
A: Weil das Problem nicht immer allein am Luftmesser liegt. Flecken können auch durch schwachen Luftstrom, unausgewogene Luftverteilung, zu großen Messerabstand, mangelhafte Spülqualität oder bereits vor dem Trocknen auf der Oberfläche verbliebene Rückstände entstehen.
F: Können Flecken auch bei schlechter Wasserqualität und selbst mit einem leistungsstarken Luftmesser auftreten?
A: Ja. Wenn beim letzten Spülgang Mineralien oder Chemikalien auf dem Tuch zurückbleiben, können diese Stoffe auch nach dem Verdunsten des Wassers zurückbleiben, selbst wenn der größte Teil der Flüssigkeit entfernt wurde.
F: Welcher Luftspalt wird üblicherweise zum Trocknen von LCD-Glas oder transparenten Folien verwendet?
A: Die LCD-Referenz von QXY empfiehlt etwa 0,5–1,5 mm. Der genaue Wert hängt von der jeweiligen Linie ab, der Spalt muss jedoch über die gesamte Messerlänge konstant bleiben.
F: Warum ist der Abstand des Messers auf Glas so wichtig?
A: Weil ein flacher Wasserfilm eine starke Oberflächenscherung benötigt, um sich sauber von der Folie abzulösen. Ist das Messer zu weit entfernt, verliert die Luft an Kraft, bevor sie die Oberfläche erreicht.
F: Können ungleichmäßige Luftströmungen Streifen auf transparenten Folien verursachen?
A: Ja. Ungleichmäßige Luftströmung kann zu trockenen und feuchten Streifen über die gesamte Breite führen. Auf transparenten Materialien sind diese Unterschiede oft sehr deutlich als Flecken oder Streifen sichtbar.
F: Sollte ich zuerst die Gebläseleistung erhöhen, wenn ich Wasserflecken sehe?
A: Nicht immer. In der Regel ist es besser, zuerst die Spülqualität, den Spalt, den Winkel, den Abstand und die Ausrichtung zu überprüfen. Ein stärkeres Gebläse allein kann weder Rückstände noch eine fehlerhafte Einstellung beheben.
F: Was sollte ich vorbereiten, bevor ich um Hilfe bei Glastrocknungsfehlern bitte?
A: Bereiten Sie die Blechbreite, Dicke, Liniengeschwindigkeit, Spülwasserqualität, aktuellen Schlitzspalt, Messerabstand, Montagewinkel, Gebläsedetails und Fotos des tatsächlichen Fleckenmusters vor.
