Warum das Trocknen mit einem Luftmesser ungleichmäßig ist und wie man das Problem beheben kann

2026-08-26

Einführung

1. Das häufigste Problem

Luftmessersysteme werden überall zum Trocknen und Reinigen eingesetzt. Das gilt für Leiterplatten, Lebensmittel und Metallteile. Doch viele Betriebe haben mit demselben Problem zu kämpfen: ungleichmäßiges Trocknen. Manche Stellen sind trocken, andere weisen noch Wasserflecken auf. Dieses häufige Problem bei Luftmessern mindert die Qualität und erhöht die Kosten.

2. Der große Fehler

Viele Anwender machen hier einen Fehler. Sie glauben, „mehr Luft“ sei die Lösung. Sie erhöhen den Druck oder setzen zusätzliche Gebläse ein. Das funktioniert fast nie. Es verbraucht nur mehr Strom. Hoher Druck kann den Trocknungsprozess sogar instabiler machen . Es ist reine Energieverschwendung.

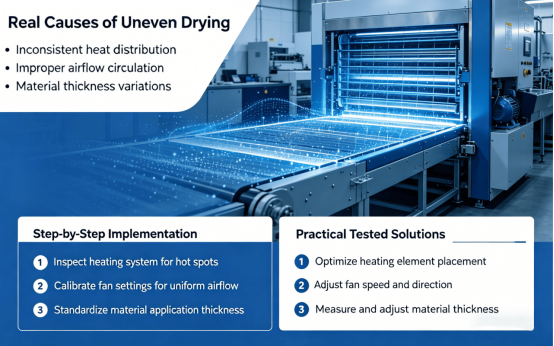

3. Warum es wirklich scheitert

Das eigentliche Problem ist nicht die Luftmenge. Vielmehr kommt es in der Regel auf die Luftverteilung an. Installationsabstand und Druckstabilität sind hierbei entscheidend. Bei vertikalen (90°) Luftmessern hängt die Leistung von der Luftstromsteuerung ab. Man muss nicht immer den Winkel ändern, sondern  den vorhandenen Luftstrom kontrollieren .

4. Das Ziel

Dieser Leitfaden erklärt die wahren Ursachen ungleichmäßiger Trocknung. Wir bieten praxiserprobte Lösungen. Mit diesen Schritten erzielen Sie stabile und gleichmäßige Ergebnisse in Ihrer Produktionslinie.

Was ist ein Problem bei der Luftmessertrocknung?

1. Was ist das Problem?

Bei einem Problem mit der Luftmessertrocknung wird das Wasser nicht gleichmäßig abgeführt. Der Luftstrom trifft zwar auf die Oberfläche, aber einige Stellen bleiben feucht. Das Trocknungsergebnis ist daher uneinheitlich.

2. Worauf Sie achten sollten

Die Anzeichen sind leicht zu erkennen. Achten Sie auf Wasserspuren entlang des Förderbandes. Manchmal sind die Ränder, manchmal die Mitte feucht. Wasser sammelt sich auch in kleinen Löchern und Spalten. Nach dem Prozess sind deutliche Spuren am Produkt sichtbar.

3. Branchenrisiken

Leiterplatten: Wasser bleibt in den kleinen Löchern (Durchkontaktierungen) zurück.

Lebensmittelverpackung: Wasserflecken lassen die Verpackung unansehnlich wirken.

Metallteile: Restfeuchtigkeit verursacht Rost und Korrosion.

4. Das Ergebnis

Dieses Problem kostet Zeit. Die Teile müssen erneut getrocknet oder die Arbeit wiederholt werden. Das mindert die Produktionseffizienz und beeinträchtigt die Produktqualität. Für Fertigungsbetriebe, die hohe Präzisionsanforderungen erfüllen müssen, ist dies ein gravierendes Problem.

Hauptursachen des Problems bei der Luftmessertrocknung

1. Ungleichmäßige Luftstromverteilung

Eine der Hauptursachen für das Trocknungsproblem mit Luftmessern ist die ungleichmäßige Luftströmung entlang  des Luftmessers. Ist die interne Luftströmung nicht optimiert, kommt es zu Druckverlusten im Kanal, was eine ungleichmäßige Luftgeschwindigkeit zur Folge hat.

Messungen haben gezeigt, dass bereits Luftstromschwankungen von über 10 % über die Breite zu sichtbaren Trocknungsunterschieden führen können. Bei 15 % Schwankung wird eine ungleichmäßige Trocknung deutlich erkennbar.

Das bedeutet, dass selbst bei hohem Luftdruck eine mangelhafte interne Konstruktion zu ungleichmäßiger Trocknung führen kann .

2. Installationsabstand

In vertikalen Systemen ist der Abstand entscheidend . Er beeinflusst die Stärke des Luftaufpralls auf die Oberfläche.

Ist die Entfernung zu groß, verliert die Luft an Geschwindigkeit. Sie hat dann nicht mehr die Kraft, das Wasser zu verdrängen.

Ist der Abstand zu gering, gerät die Luft in Turbulenzen. Dadurch wird das Trocknen ungleichmäßig.

Basierend auf Tests sollte man einen Bereich zwischen 30 mm und 80 mm wählen. Für die meisten Anwendungen ist ein Bereich von 40 mm bis 60 mm optimal.

3. Instabiler Luftdruck

Druckstabilität  ist von großer Bedeutung, wird aber oft vernachlässigt. In vielen Leitungen kommt es zu Druckabfällen. Diese treten auf, wenn der Kompressor überlastet ist  oder die Leitungen zu klein sind .

Ändert sich der Druck, ändert sich auch die Luftgeschwindigkeit. Dadurch wird der Trocknungsprozess mit der Zeit ungleichmäßig.

In einem Test führte eine Druckänderung von 10 % zu einer Veränderung der Trocknungsqualität um 12 %. Das reicht aus, um Wasserflecken sichtbar zu machen.

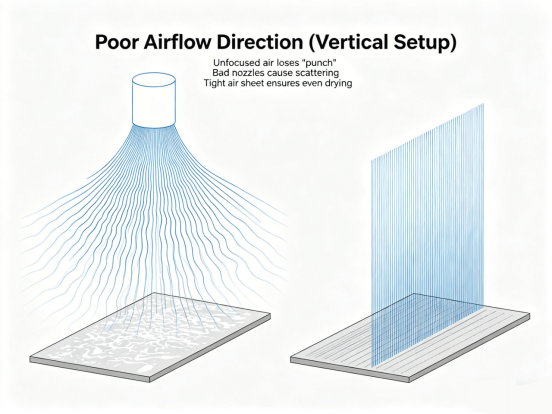

4. Ungünstige Luftstromrichtung (vertikale Anordnung )

Auch bei vertikalen Aufbauten muss die Luftzufuhr kontrolliert werden.

Wenn sich die Luft zu stark ausbreitet, verliert sie an Fokus. Sie verliert ihre Durchschlagskraft oder ihre Wirkung.

Bei manchen minderwertigen Düsen wird die Luft zerstreut. Dadurch verringert sich die Trocknungskraft auf der Oberfläche.

Für ein gleichmäßiges Trocknen benötigen Sie eine straffe, stabile Luftschicht.

5. Produktgeometrie und Oberfläche

Die Form des Teils  spielt eine große Rolle. Flache Teile trocknen leicht. Komplexe Formen stellen die eigentliche Herausforderung dar.

Kanten, Rillen und Löcher sammeln leicht Wasser. Manchmal kann die Luft diese Stellen nicht effektiv erreichen.

Dies stellt ein großes Problem für Leiterplatten, Präzisionsteile und komplexe Metallteile dar.

6. Fehlende Förderbandgeschwindigkeit

Zum Trocknen braucht es Zeit. Die Luft muss lange genug auf der Oberfläche verbleiben, um ihre Wirkung zu entfalten.

Wenn sich das Band zu schnell bewegt, hat die Luft nicht genügend Zeit, das Wasser abzublasen.

Bewegt es sich zu langsam, kann die zusätzliche Luft Turbulenzen erzeugen. Dies beeinträchtigt ebenfalls die Gleichmäßigkeit.

Die Luftstärke muss an die Bandgeschwindigkeit angepasst werden.

Wie man das Problem mit der Luftmessertrocknung behebt

1. Optimierung der Luftstromgleichmäßigkeit

Der erste Schritt besteht darin, einen gleichmäßigen Luftstrom zu erzeugen. Die Luft muss über die gesamte Messeroberfläche mit der gleichen Geschwindigkeit austreten.

Gute Luftmesser halten den Druck im Inneren konstant. Dadurch wird die Luftgeschwindigkeit von einem Ende zum anderen stabil gehalten.

Durch die Optimierung des Systems bleibt die Luftvariation unter 5 %. Dadurch wird der Trocknungsprozess deutlich gleichmäßiger.

2. Stellen Sie den korrekten Installationsabstand ein .

Halten Sie das Luftmesser in einem Abstand von 30 mm bis 80 mm zum Produkt.

Für die meisten Riemen ist ein Durchmesser von 40 mm bis 60 mm optimal. Er bietet ein ausgewogenes Verhältnis zwischen Luftdruckstärke und Stabilität.

Die einfachste Methode, ein Trocknungsproblem zu beheben, ist die Anpassung des Abstands. Es funktioniert fast immer.

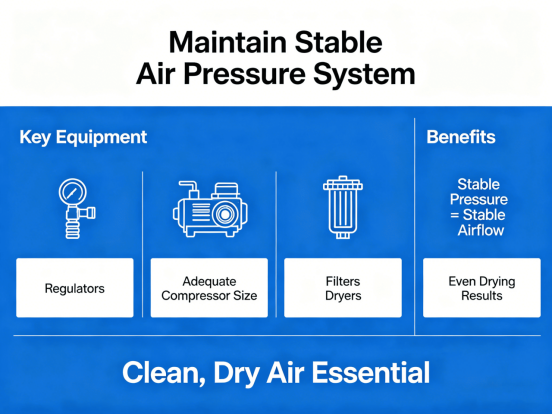

3. Aufrechterhaltung eines stabilen Luftdrucksystems

Sie benötigen einen stabilen Druck. Verwenden Sie Druckregler und stellen Sie sicher, dass Ihr Kompressor ausreichend dimensioniert ist.

Verwenden Sie immer Filter und Trockner. Sie benötigen saubere, trockene Luft.

Ein stabiler Druck bedeutet einen stabilen Luftstrom. Dies ist der Schlüssel zu gleichmäßigen Trocknungsergebnissen.

4. Multi -Luftmesser-Konfiguration verwenden

Für schnelle Fertigungslinien oder komplexe Bauteile reicht ein Messer nicht aus.

Verwenden Sie zwei oder mehr Messer hintereinander.

Das erste Messer bläst den größten Teil des Wassers weg. Das zweite Messer vollendet den Trocknungsprozess.

In realen Tests erwies sich diese Konfiguration als 25 bis 30 % besser als die Verwendung nur eines Messers.

5. Verbesserung der Luftstromfokussierung und des Düsendesigns

Wählen Sie Luftmesser  mit präziser Düsenkonstruktion, die einen konzentrierten Luftstrom erzeugen.

Ein stabiles und enges Luftstromprofil erhöht die Aufprallkraft und verbessert die Wasserabfuhrleistung.

Eine mangelhafte Düsenkonstruktion führt zu einer Zerstreuung des Luftstroms und verringerter Effektivität.

6. Förderbandgeschwindigkeit an Luftstromleistung anpassen

Die Förderbandgeschwindigkeit muss den Trocknungsanforderungen angepasst werden.

Höherer Luftdurchsatz ermöglicht höhere Geschwindigkeiten. Geringerer Luftdurchsatz erfordert niedrigere Geschwindigkeiten.

Durch das Ausbalancieren dieser Faktoren wird eine gleichbleibende Trocknungsleistung gewährleistet.

Praktische Testmethode

Zur effektiven Lösung eines Problems bei der Luftmessertrocknung ist eine strukturierte Testmethode erforderlich.

Zuerst Luftdruck und Luftstrom einstellen. Anschließend den Abstand schrittweise anpassen, z. B. auf 40 mm, 50 mm und 60 mm. Die Trocknungsleistung bei jeder Einstellung protokollieren.

Als nächstes sollten Sie verschiedene Förderbandgeschwindigkeiten testen, während Sie die übrigen Parameter konstant halten.

Um Konsistenz zu gewährleisten, sollte während der Tests dasselbe Produkt verwendet werden.

In realen Fabrikanwendungen verbesserte diese Methode die Trocknungsgleichmäßigkeit um mehr als 20 %, ohne dass die Ausrüstung verändert werden musste.

Dies beweist, dass eine korrekte Einrichtung und Justierung die Leistung deutlich verbessern kann.

Empfohlener Lösungsanbieter: QXY Machinery

In vielen Produktionsumgebungen erfordert die Lösung eines Problems bei der Luftmessertrocknung mehr als nur die richtige Ausrüstung. Sie erfordert eine korrekte Systemauslegung , eine fachgerechte Installation und eine kontinuierliche Optimierung .

QXY Machinery ist spezialisiert auf industrielle Luftmesserlösungen , insbesondere für Luftmessersysteme  in der Förderbandtrocknung. Das Unternehmen bietet nicht nur hochwertige Luftmesser aus Aluminiumlegierung  , sondern auch ein umfassendes Anwendungsunterstützungssystem .

Vor der Installation unterstützt QXY Machinery seine Kunden bei der Festlegung wichtiger Parameter wie Luftstrombedarf, Installationsabstand, Druckbereich und Systemlayout. Diese Parameter basieren auf realen Produktionsbedingungen, einschließlich Produkttyp und Förderbandgeschwindigkeit.

Während der Installation stellt QXY eine übersichtliche Installationsanleitung für Luftmesser mit Schwerpunkt auf der vertikalen Montage zur Verfügung. Dies gewährleistet die korrekte Positionierung und vermeidet häufige Fehler, die zu Trocknungsproblemen mit dem Luftmesser führen können.

Nach der Installation bietet das Unternehmen einen umfassenden Kundendienst. Bei sich ändernden Produktionsbedingungen, wie z. B. neuen Produktgrößen oder erhöhter Liniengeschwindigkeit, unterstützt QXY die Systemoptimierung.

In realen Kundenfällen verbesserte die Anwendung des QXY-Optimierungsansatzes die Trocknungseffizienz um 20 bis 35 Prozent, ohne den Luftverbrauch zu erhöhen.

Das Ziel von QXY Machinery ist es, durch geeignete Systemauslegung und -betreuung eine stabile, wiederholbare und effiziente Trocknungsleistung zu erzielen.

Abschluss

Trocknungsprobleme treten in jeder Fabrik auf. Aber sie lassen sich beheben. Die meisten Probleme entstehen durch falsche Luftverteilung, zu geringe Entfernung oder zu niedrigen Druck. Manchmal ist die Konfiguration einfach nicht optimal.

Achten Sie besonders auf die Luftführung und die Positionierung des Luftmessers. Dies ist insbesondere bei vertikalen Systemen wichtig und sorgt für einen stabilen und schnellen Trocknungsprozess.

Experten wie QXY Machinery können Ihnen dabei helfen. Sie zeigen Ihnen, wie Sie die Leistung steigern und weniger Energie verbrauchen. So bleibt die Qualität in Ihrer modernen Produktionslinie hoch.

Häufig gestellte Fragen (Probleme beim Trocknen mit Luftmessern)

Frage 1: Warum besteht mein Problem mit der Trocknung mit dem Luftmesser trotz hohem Luftdruck immer noch?

Hoher Luftdruck allein löst das Problem nicht. Ist der Luftstrom ungleichmäßig oder der Abstand nicht korrekt, kann eine Druckerhöhung Turbulenzen verursachen und das Trocknen ungleichmäßiger gestalten.

Frage 2: Welcher Abstand ist für die Installation eines vertikalen Luftmessers optimal?

Der empfohlene Bereich liegt zwischen 30 mm und 80 mm, wobei 40 mm bis 60 mm für die meisten Anwendungen in der Bandtrocknung optimal sind.

Frage 3: Lässt sich ungleichmäßiges Trocknen beheben, ohne die Geräte auszutauschen?

Ja. In vielen Fällen kann die Trocknungsleistung durch Anpassung des Installationsabstands, Stabilisierung des Luftdrucks und Optimierung der Luftstromverteilung deutlich verbessert werden.

Frage 4: Benötige ich mehr als ein Luftmesser?

Bei der Hochgeschwindigkeitsproduktion oder komplexen Produktformen verbessert der Einsatz mehrerer Luftmesser die Trocknungskonsistenz und die Gesamteffizienz.

Frage 5: Wie kann ich eine stabile Langzeitleistung aufrechterhalten?

Sorgen Sie für einen stabilen Luftdruck, verwenden Sie saubere Druckluft, überprüfen Sie regelmäßig das Luftmesser und passen Sie die Systemparameter an, wenn sich die Produktionsbedingungen ändern.
