Wer in der Leiterplattenfertigung arbeitet, weiß, dass dieses Produkt in jedem Arbeitsschritt höchste Präzision erfordert. Der Reinigungsprozess dient dazu, Ölflecken und chemische Verunreinigungen von der Leiterplattenoberfläche zu entfernen und so reibungslose Folgeprozesse zu gewährleisten. Dennoch gelangen nach der Reinigung oft Wasserflecken in die Leiterplattenoberfläche.

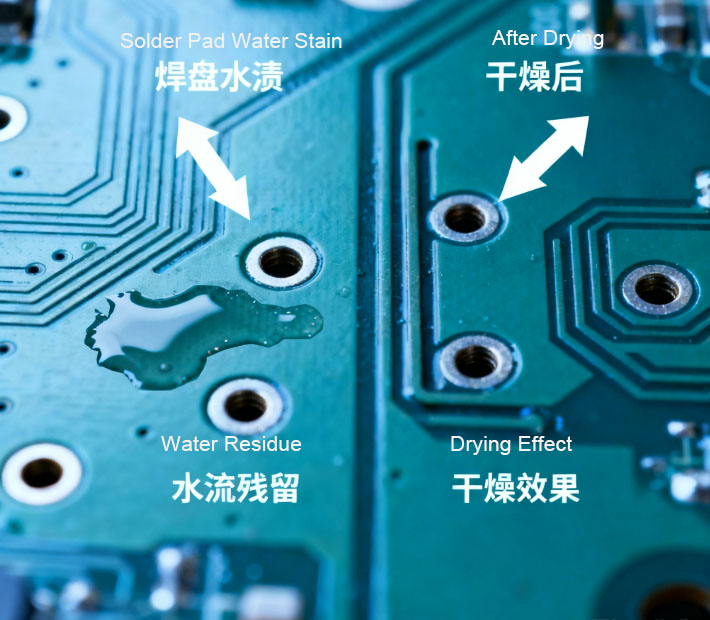

Sie kennen dieses Szenario wahrscheinlich: Kleine Löcher in Lötpads und Rillen auf der Platinenoberfläche scheinen trocken zu sein, doch tatsächlich ist Wasser darin eingeschlossen. Diese scheinbar unbedeutenden Wasserreste verursachen erhebliche Probleme – Oxidation der Kupferleiterbahnen, Kurzschlüsse und einen drastischen Anstieg der Nacharbeitsquote (manchmal über 30 % pro Charge). Schlimmer noch: Restwasser korrodiert die Produktionsanlagen, verkürzt deren Lebensdauer und erhöht die Wartungskosten.
In der Branche herrscht seit langem Einigkeit darüber, dass die Beseitigung des „Hindernisses“ der Wasserfleckenrückstände ein notwendiger Schritt ist, um die Produktionseffizienz zu steigern und die Produktqualität zu stabilisieren.
Viele fragen sich: Warum ist das Trocknen einer einfachen Leiterplatte so schwierig? Tatsächlich rührt dieses Problem von einer Kombination aus den Eigenschaften des Leiterplattenmaterials und den Grenzen herkömmlicher Trocknungsverfahren her .
Erstens werden Leiterplatten immer komplexer. Durch den weitverbreiteten Einsatz von Mehrlagenplatinen, HDI-Platinen (High-Density Interconnect) und vergoldeten Platinen weisen diese eine höhere Dichte und größere Tiefe der Bohrungen sowie der Nuten auf. Herkömmliche Trocknungsverfahren können diese schwer zugänglichen Stellen nicht ausreichend mit Luft versorgen, sodass Restfeuchtigkeit zurückbleibt.
Zweitens weisen verschiedene Leiterplattenmaterialien sehr unterschiedliche Trocknungsgeschwindigkeiten auf. Gängige Leiterplattenmaterialien wie FR-4, CEM-1 und OSP unterscheiden sich in ihrer Wasseraufnahme und Trocknungsrate . Ein einheitliches Trocknungsverfahren für alle Materialien ist daher schlichtweg unpraktisch.
Drittens weisen herkömmliche Trocknungsmethoden systembedingte Nachteile auf: Natürliche Lufttrocknung dauert Stunden und kann mit dem Tempo moderner Produktionslinien nicht mithalten ; Heißlufttrocknung ist zwar schneller, verbraucht aber mehr Energie und führt oft zu ungleichmäßiger Trocknung (einige Bereiche sind übertrocknet, andere bleiben feucht); manuelle Lufttrocknung ist vollständig von der Erfahrung der Mitarbeiter abhängig, was häufig zu übersehenden Stellen und höheren Lohnkosten durch den Bedarf an zusätzlichem Personal führt. Diese sich überschneidenden Probleme machen Wasserflecken zu einem hartnäckigen Problem.
Glücklicherweise haben sich Luftmessersysteme in den letzten Jahren zunehmend als wichtigstes Mittel zur Beseitigung von Wasserflecken in der Industrie etabliert. Ihre Zuverlässigkeit beruht auf ihrer Fähigkeit, gezielt auf unterschiedliche Trocknungsherausforderungen einzugehen – anstatt des traditionellen Einheitsansatzes.
Tornado-Luftmesser eignen sich beispielsweise ideal für Restwasser in Löchern und Nuten von Mehrlagenplatinen. Ihr starker Luftstrom dringt in kleinste Spalten ein und entfernt das Wasser gründlich, wodurch die Nachbearbeitungsrate um ca. 40 % sinkt. Für ungleichmäßiges Trocknen an Platinenkanten sind Luftmesser aus Edelstahl 304/316 optimal geeignet – sie sind korrosionsbeständig und sorgen für einen gleichmäßigen Luftstrom, der die Kantenbereiche abdeckt und das Problem „trockener Rand, feuchte Mitte“ beseitigt. Hochgeschwindigkeits-SMT-Linien erfordern kontinuierliches Trocknen, daher sind Aluminium-Luftmesser in Kombination mit pneumatischen Zubehörsystemen geeignet; ihre leichte Bauweise ermöglicht den hohen Anforderungen der Produktionslinien. Für vergoldete und chemikalienempfindliche OSP-Platinen sind PVC-Luftmesser säure- und laugenbeständig und schützen so die Eigenschaften dieser speziellen Materialien.
Darüber hinaus unterstützen Luftmessersysteme integrierte Konfigurationen (Luftmesser + Ventilator + Halterung + Zubehör) und ermöglichen die Anpassung von Luftstrommenge und -geschwindigkeit an die Bedürfnisse der Produktionslinie. Im Vergleich zu herkömmlichen Trocknungsverfahren sparen sie 20–40 % Energie und bieten so ein optimales Verhältnis von Effizienz und Kostenkontrolle – ein spürbarer Vorteil für Unternehmen.
Doch selbst bei hochwertiger Ausrüstung kann eine unsachgemäße Verwendung die Effektivität verringern. Hier finden Sie praktische Tipps aus der Praxis, um die Leistung von Luftmessersystemen zu optimieren :
Achten Sie bei der Installation zunächst auf eine präzise Anordnung. In Bereichen mit hoher Wasserdichte (z. B. viele Löcher, Spalten zwischen Lötpads, Nuten) sollten Sie die Position und den Winkel der Luftdüsen sorgfältig planen, um sicherzustellen, dass der Luftstrom direkt auf Restwasser trifft und Umwege vermieden werden.
Zweitens: Optimieren Sie die Parameter. Die empfohlene Luftgeschwindigkeit liegt bei 30–50 m/s , der genaue Wert sollte jedoch je nach Platinentyp, Dicke und Bauteildichte angepasst werden. Vermeiden Sie es, blindlings auf eine bestimmte Geschwindigkeit zu achten: Eine zu hohe Geschwindigkeit kann die Platine beschädigen, während eine zu niedrige Geschwindigkeit ein gründliches Trocknen verhindert. Die richtige Balance zu finden ist entscheidend.
Drittens, wählen Sie die Materialien passend aus. Für Produktionslinien mit Spezialverfahren (z. B. Vergoldung, OSP) sollten Sie PVC- oder Titan-Luftmesser bevorzugen , da diese besser für saure und alkalische Umgebungen geeignet sind. Für herkömmliche FR-4-Platten sind Edelstahl- oder Aluminium-Luftmesser ausreichend und kostengünstig.
Abschließend ist die regelmäßige Leistungsüberwachung wichtig. Prüfen Sie den Restwassergehalt (Zielwert: ≤ 0,1 %), erfassen Sie die Trocknungszeit und dokumentieren Sie die Ausbeute der Produktionslinie. Optimieren Sie die Systemparameter kontinuierlich anhand dieser Daten, um die optimale Leistung des Luftmessersystems zu gewährleisten.
Wenn es um Luftmessersysteme geht, ist Qixingyuan ein wichtiger Name. Dank jahrelanger Erfahrung in der Nassprozesstrocknung von Leiterplatten versteht das Unternehmen die Bedürfnisse der Branche genau und bietet eine umfassende Produktpalette an Luftmessern sowie kundenspezifische Dienstleistungen – für maximale Sicherheit bei Unternehmen.

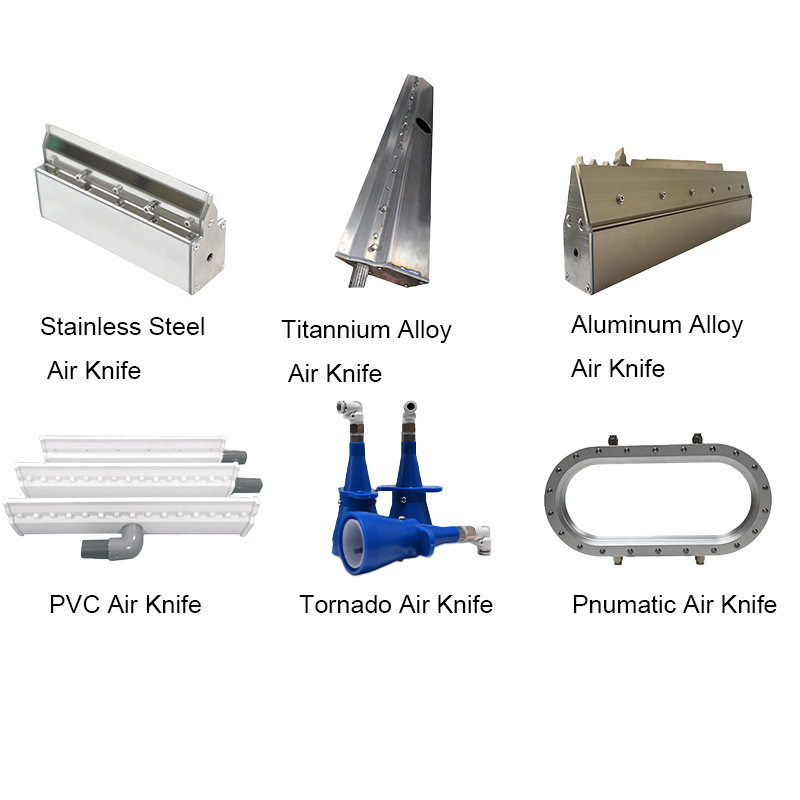

Das Produktsortiment ist umfassend: Auf der Produktseite finden Sie Druckluftmesser aus Edelstahl 304/316 , Aluminium , Titan , PVC , Tornado-Druckluftmesser und pneumatische Druckluftmesser mit passendem Zubehör.
Ihr größter Vorteil ist die individuelle Anpassung. Unabhängig von Ihrer Produktionslinienbreite, speziellen Materialanforderungen oder der gewünschten Trocknungseffizienz passen sie Größe, Winkel und Luftstromparameter der Luftmesser entsprechend an. Darüber hinaus halten sie Kernprodukte auf Lager und arbeiten mit internationalen Logistikunternehmen zusammen, um Waren innerhalb von 72 Stunden zu liefern – so werden Produktionsausfälle aufgrund von Geräteengpässen vermieden.
Sollten Sie mit der Installation oder der Parametereinstellung nicht vertraut sein, keine Sorge. Qixingyuan bietet umfassenden technischen Support – von der Installationsanleitung bis hin zur Wartung nach dem Kauf. Um mehr über Qixingyuan zu erfahren, besuchen Sie die Seite „ Über uns“ . Als Hightech-Unternehmen mit Sitz in Shenzhen und über 10 Jahren Erfahrung in der Luftmesserherstellung bietet Qixingyuan ausgereifte Technologie und zuverlässigen Service.
Ein Vertreter von Qixingyuan sagte: „Unser Ziel ist es, Leiterplattenproduktionslinien durch maßgeschneiderte Luftmesserlösungen effizienter, intelligenter und umweltfreundlicher zu gestalten. Wir wollen Unternehmen dabei helfen, sich keine Sorgen mehr um Wasserflecken zu machen und ihre Wettbewerbsfähigkeit zu stärken.“
Die Popularisierung von Luftmessersystemen löst nicht nur das Problem der Wasserfleckenrückstände, sondern hat auch erhebliche Auswirkungen auf die gesamte Leiterplattenindustrie.
Qualitativ betrachtet: Durch die stabile Trocknung wird eine trockene und staubfreie Leiterplattenoberfläche gewährleistet , wodurch das Risiko von Schaltungsausfällen deutlich reduziert wird. Dies verbessert letztendlich die Zuverlässigkeit der elektronischen Endgeräte.
Hinsichtlich der Effizienz: Weniger Nacharbeit und kürzere Trocknungszeiten erhöhen die Produktionskapazität um 15–20 %. In der heutigen, schnelllebigen Elektronikindustrie hilft diese Effizienzsteigerung Unternehmen, mit den Marktentwicklungen Schritt zu halten.
Im Hinblick auf den Umweltschutz: Luftmessersysteme verbrauchen deutlich weniger Energie als herkömmliche Verfahren und tragen somit zu den nationalen Klimaschutzzielen bei. Sie helfen Unternehmen außerdem, ihren Energieverbrauch zu senken und eine umweltfreundliche Produktion zu erreichen.
Da die Leiterplattentechnologie zukünftig auf höhere Packungsdichten und dünnere Designs setzt, werden sich auch die Luftmessersysteme weiterentwickeln. Wir sind überzeugt, dass präzisere und intelligentere Trocknungslösungen entstehen werden, die die Leiterplattenindustrie zu einer besseren Weiterentwicklung anregen.
Benötigen Sie eine kundenspezifische Luftmesserlösung? Senden Sie uns Ihre Anwendungsdetails, Materialanforderungen oder die Art der Luftquelle. Unser Ingenieurteam unterstützt Sie bei der Auswahl des passenden Modells.
