Bei der Herstellung von Flüssigkristallanzeigen (LCDs) und Flachbildschirmen (FPDs) ist Oberflächenreinheit nicht nur ein Qualitätsziel, sondern eine grundlegende Produktionsvoraussetzung. Ein einzelnes Staubpartikel, ein Resttropfen Reinigungslösung oder eine unkontrollierte elektrostatische Aufladung auf einem Glassubstrat können Defekte während der Fotolithografie, der Beschichtung der Orientierungsschicht und der Zellmontage verursachen und zu Pixelfehlern, ungleichmäßiger Ausleuchtung oder sogar zum Totalausfall des Panels führen.
Die Reinigungs- und Trocknungsphasen der LCD-Glassubstratbearbeitung zählen zu den technisch anspruchsvollsten Schritten in der Produktionslinie. Luftmessersysteme haben sich an mehreren Stellen dieses Prozesses als Schlüsseltechnologie etabliert und bieten die Präzision, Reinheit und berührungslose Arbeitsweise, die die LCD-Fertigung erfordert.
Dieser Leitfaden erklärt, wo und warum Luftmesser in LCD-Reinigungslinien eingesetzt werden, welche Leistungsmerkmale in dieser Anwendung am wichtigsten sind und wie man das richtige Luftmessersystem für Produktionsumgebungen von Flachbildschirmen auswählt.
LCD-Panels bestehen aus Glas. Das Glas bildet die Basis. Es ist mit einer ITO-Beschichtung versehen, die elektrisch leitfähig ist. Das Glas durchläuft mehrere Bearbeitungsschritte, darunter Beschichten, Ätzen und Bedrucken. Anschließend erfolgt die Montage und Laminierung.
Das Glas muss bei jedem Arbeitsschritt absolut sauber sein. Es darf kein Wasser, kein Öl, keinen Staub und keine statische Aufladung enthalten.
Ist das Glas vor der Beschichtung feucht, haften die Teile nicht. Dies führt zu Fehlern wie z. B. unscharfen Oberflächen und verschwommenen Bildern. Befindet sich vor der Montage Staub auf dem Glas, stimmen die Spaltmaße im LCD nicht. Dadurch sieht der Bildschirm schlecht aus. Für jeden Arbeitsschritt ist sauberes Glas erforderlich.
Da LCD-Panels in Reinraumumgebungen hergestellt werden, muss jede Trocknungs- oder Abblasmethode, die im Prozess verwendet wird, selbst mit den Reinraum-Kontaminationskontrollstandards kompatibel sein – es dürfen keine Partikel, keine chemischen Rückstände und kein unkontrollierter Luftstrom eingebracht werden, der die laminare HEPA-gefilterte Reinraumumgebung stören könnte.
Eine typische Reinigungsanlage für LCD-Glassubstrate umfasst die folgenden Stufen, wobei an mehreren kritischen Punkten Luftmessersysteme integriert sind:
Phase 1: Erstes Auspacken des Untergrunds und Vorinspektion
Funktion des Luftmessers: Abblasen von Partikeln von Substratoberflächen vor der Inspektion
ITO-Glassubstrate werden ausgepackt und vor Produktionsbeginn auf Oberflächenfehler geprüft. Dabei werden lose Partikel – darunter auch Glasstaub, der beim Schneiden und Handhaben entsteht – mittels Luftabblasen von beiden Substratoberflächen entfernt. Diese erste Reinigung reduziert die Partikelbelastung in den nachfolgenden Nassreinigungsstufen und schützt empfindliche Inspektionsoptiken vor Verunreinigungen.
Phase 2: Nasschemische Reinigung und Spülung mit deionisiertem Wasser
Funktion des Luftmessers: Nicht anwendbar während nasser Phasen – Luftmesser wird beim Übergang von nass zu trocken eingesetzt.
Die Substrate werden mittels Ultraschallbädern, chemischen Waschlösungen (gegebenenfalls deionisiertem Wasser, alkalischen Lösungen und organischen Lösungsmitteln) und gründlichem Spülen mit deionisiertem Wasser gereinigt. In den Nassreinigungsschritten werden organische Rückstände, Öle und ionische Verunreinigungen von der ITO-Oberfläche entfernt. Luftmesser sind während der Tauch- und Sprühwaschgänge nicht aktiv, sondern befinden sich unmittelbar am Ausgang des letzten Spülabschnitts.
Phase 3: Lufttrocknung des Messers nach dem Spülen
Funktion des Luftmessers: Primärtrocknung – vollständige Entfernung von deionisiertem Wasser von ITO-Glasoberflächen

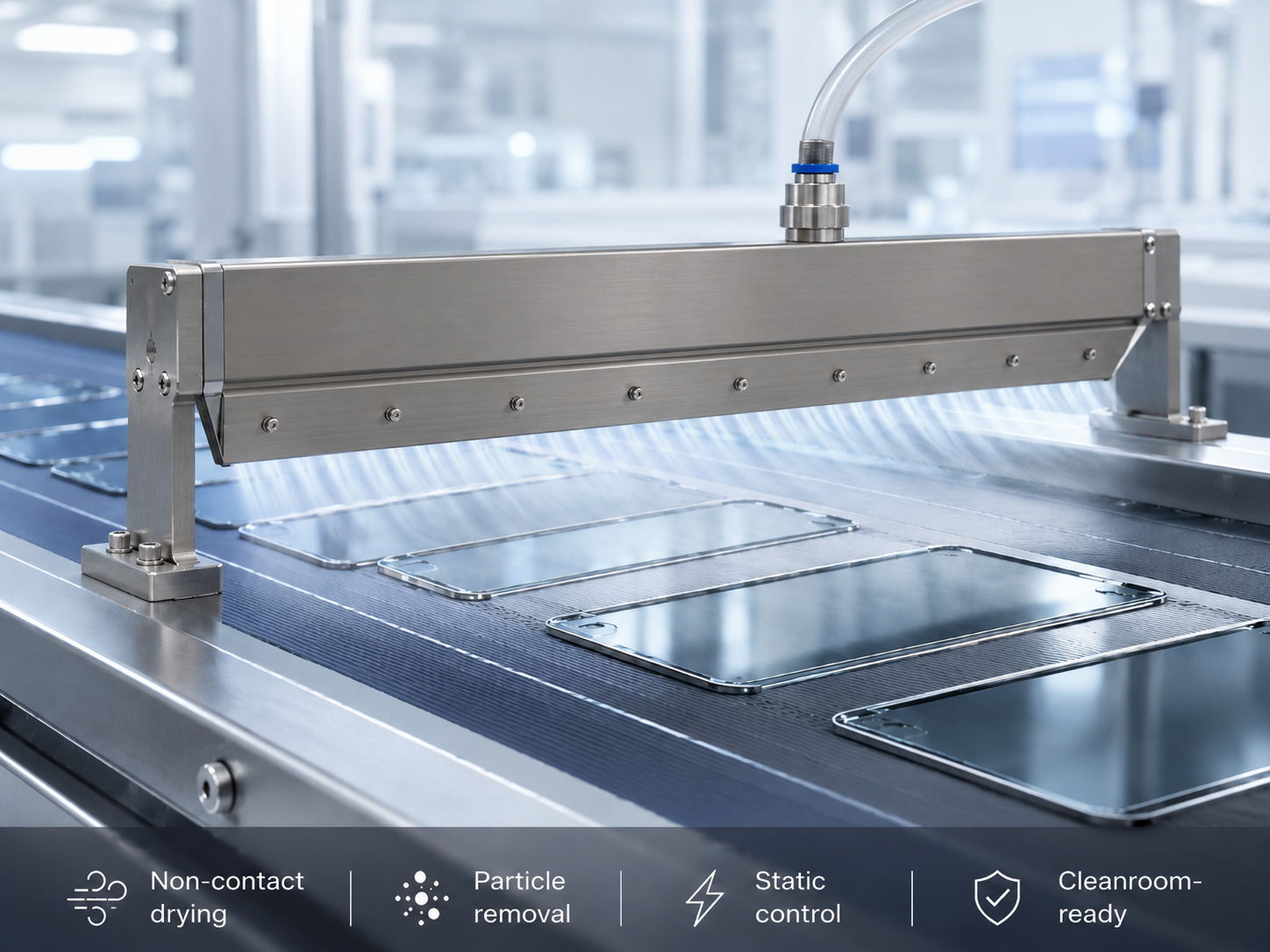

Dies ist der kritischste Einsatz von Luftmessern in der LCD-Reinigungslinie. Nach dem letzten Spülgang mit deionisiertem Wasser trägt das Glassubstrat einen dünnen Wasserfilm sowohl auf der ITO-Beschichtung als auch auf der Unterseite. Wird diese Feuchtigkeit nicht vollständig entfernt, bevor das Substrat die Fotolackbeschichtung oder den Orientierungsmitteldruck durchläuft, entstehen Beschichtungsfehler, die sich in mehreren nachfolgenden Prozessschritten auswirken. Ober- und unterhalb des Förderbandes angebrachte Luftmesser erzeugen einen laminaren Hochgeschwindigkeitsluftstrom über die gesamte Substratbreite und entfernen den Wasserfilm in einem einzigen Durchgang von beiden Glasoberflächen. Der Auftreffwinkel beträgt typischerweise 15°–45° zur Substratebene in Förderrichtung. Dadurch wird der Wasserfilm zur Hinterkante des Glases hin abgeschert, anstatt ihn über die Oberfläche zurückzudrücken. Bei großformatigen Glassubstraten (Generation 6 und höher, verwendet für die Fernsehpanel-Produktion) können mehrere Luftmesser in Reihe geschaltet werden, um eine vollständige Trocknung über die gesamte Substratlänge zu gewährleisten. Eine präzise und gleichmäßige Luftströmung über die gesamte Schlitzlänge ist in diesem Stadium unerlässlich: Jede Abweichung führt zu trockenen und nassen Streifen auf dem Substrat, die sich im nachfolgenden Fotolackschritt als Ungleichmäßigkeit der Beschichtungsdicke bemerkbar machen.
Stufe 4: Statische Entladung in Kombination mit Luftmessertrocknung
Funktion des Luftmessers: Ionisiertes Luftmesser – gleichzeitige Trocknung und Neutralisierung elektrostatischer Ladung
Glas und ITO-beschichtetes Glas sind elektrisch isolierende Materialien, die sich bei Handhabung, Transport und der mechanischen Einwirkung von Reinigungsbürsten leicht elektrostatisch aufladen. In Reinräumen ziehen elektrostatisch geladene Glasoberflächen submikronäre Partikel aus der Luft an und halten sie fest. Diese Partikel würden andernfalls im HEPA-gefilterten laminaren Luftstrom suspendiert bleiben und sind praktisch nicht mehr zu entfernen, sobald sie elektrostatisch an die Oberfläche gebunden sind. Ionisierungsstäbe, die in den Luftmesserstrahl integriert sind, neutralisieren die elektrostatische Ladung auf der Glasoberfläche gleichzeitig mit dem Trocknungsprozess. Der ionisierte Luftstrom transportiert positive und negative Ionen zur Oberfläche und neutralisiert so die angesammelte Ladung, bevor das Glas in partikelempfindliche nachfolgende Prozesse gelangt. Diese kombinierte Trocknungs- und Entladungsfunktion macht ionisierte Luftmesser zu einem Standardbestandteil von Hochleistungs-Reinigungsanlagen für LCDs.
Phase 5: Zwischenprozess-Abblasen vor den Beschichtungs- und Druckphasen
Funktion des Luftmessers: Partikelentfernung und Oberflächenvorbereitung vor Fotolack-, PI- und Abstandsschichtprozessen
Vor jedem Beschichtungs- oder Druckschritt – Fotolackauftrag, Drucken der Polyimid-(PI)-Orientierungsschicht und Aufsprühen des Abstandhalters – wird das Substrat abschließend mit einem Luftmesser abgeblasen, um eventuell während des Transports zwischen den Prozessstationen abgelagerte Partikel zu entfernen. Diese Zwischenabblasvorgänge dauern in der Regel kürzer als die Trocknung nach dem Spülen, sind aber für die Ausbeute ebenso wichtig: Ein einzelnes 1 µm großes Partikel auf der Substratoberfläche während des Fotolackauftrags kann einen Musterfehler verursachen, der zum Ausschluss des Panels bei der Endkontrolle führt.

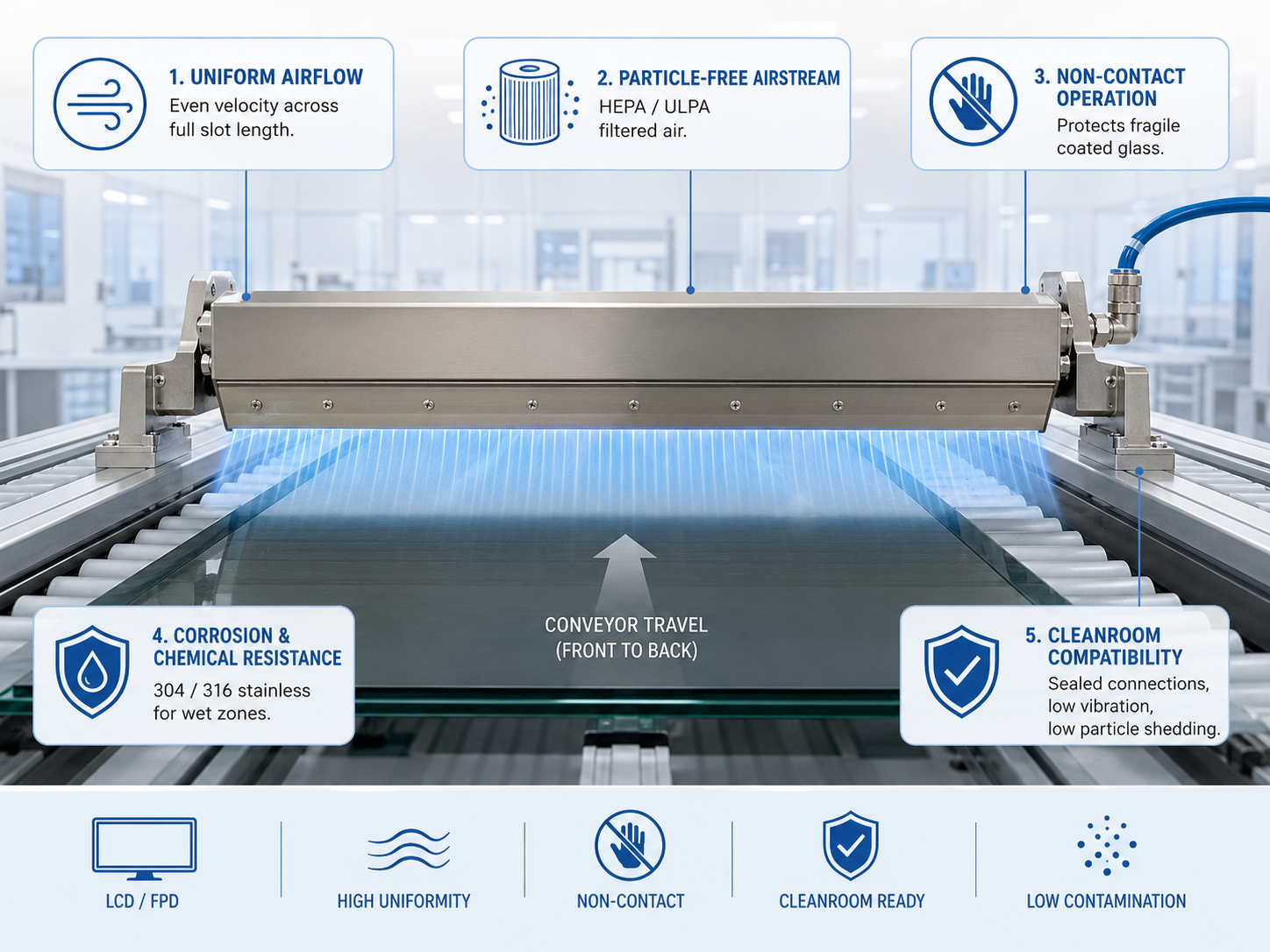

Die LCD-Fertigung stellt höhere Leistungsanforderungen an Luftmessersysteme als die meisten allgemeinen Industrieanwendungen. Folgende Eigenschaften sind unerlässlich:
Gleichmäßige Luftstromverteilung über die gesamte Schlitzlänge
Die Substratbreite in der modernen LCD-Produktion reicht von 600 mm für kleinere Panelgenerationen bis über 3.000 mm für die Generation 10.5 (für 65-Zoll- und größere Fernsehbildschirme). Das Luftmesser muss über die gesamte Substratbreite eine gleichmäßige Luftstromgeschwindigkeit und einen gleichmäßigen Luftdruck gewährleisten – die Geschwindigkeitsabweichung darf zwischen Mitte und Ende des Schlitzes nur wenige Prozent betragen. Ungleichmäßigkeiten führen zu unterschiedlichen Trocknungsraten, die sich im Fotolithografieprozess als Beschichtungsfehler bemerkbar machen.
Partikelfreier Luftstrom
Der aus dem Luftmesser austretende Luftstrom muss partikelfrei sein. In der Reinraum-LCD-Produktion muss das Gebläse, das den Luftmesser versorgt, am Einlass mit einem HEPA- oder ULPA-Filter ausgestattet sein. Das Gehäuse des Luftmessers und der interne Plenumraum müssen vor der Installation gereinigt und auf Partikelfreiheit geprüft werden. Jegliche Verunreinigung durch das Luftmessersystem selbst macht die Reinigungsanlage wirkungslos.
Berührungsloser Betrieb
ITO-Beschichtungen sind dünn, elektrisch leitfähig und mechanisch empfindlich. Jeder physische Kontakt mit der Substratoberfläche während des Trocknungsprozesses birgt das Risiko von Mikrokratzern, die den Stromfluss unterbrechen und dauerhafte Defekte an den Panels verursachen. Die Trocknung mit einem Luftmesser erfolgt berührungslos und ist daher die einzige praktikable Methode zur Trocknung beschichteter Glassubstrate mit hohem Durchsatz in der Inline-Produktion.
Korrosionsbeständigkeit und chemische Kompatibilität
LCD-Reinigungsanlagen verwenden Wasser und Chemikalien, darunter alkalische Lösungen und Lösungsmittel. Die Luftmesser dürfen durch diese Dämpfe nicht rosten. Für Nassbereiche ist Edelstahl Standard. Verwenden Sie Edelstahl der Güteklasse 304 oder 316. Aluminium-Luftmesser eignen sich für trockene Bereiche. Verwenden Sie Aluminium nur dort, wo die Chemikalienbelastung gering ist.
Reinraumkompatibilität
Reinräume müssen absolut sauber sein. Luftmessersysteme dürfen keinen Staub aufwirbeln, nicht vibrieren und keine Partikel abgeben. Gebläse müssen glatte Oberflächen haben. Alle Rohrverbindungen müssen abgedichtet sein. Dadurch wird verhindert, dass verunreinigte Luft in das System gelangt.

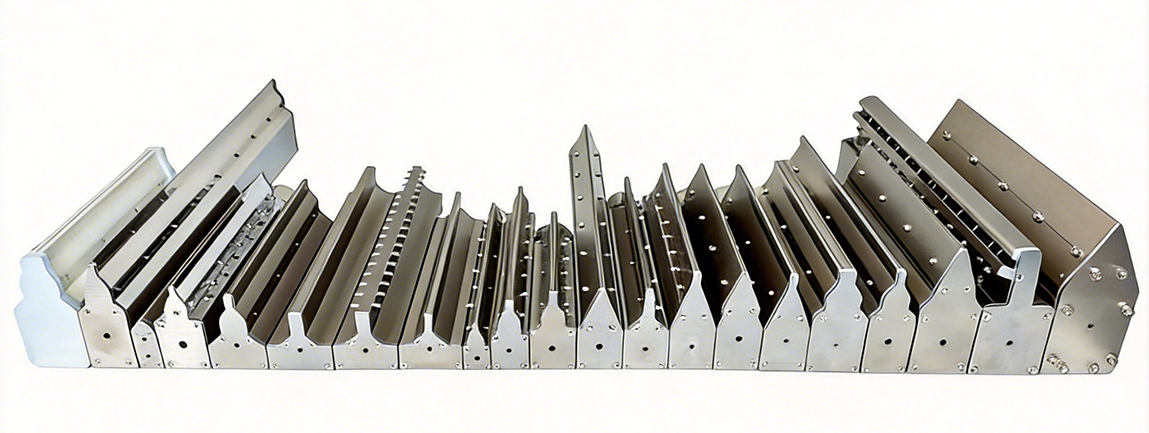

Empfohlene Luftmessertypen für die LCD-Reinigung
Luftmesser aus Edelstahl (304/316) : Diese dienen zum Trocknen nach dem Spülen. Sie rosten nicht. Sie eignen sich hervorragend für Reinräume und sind auch für sehr lange Glasproduktionslinien geeignet.
Luftabzieher aus Aluminiumlegierung : Diese verfügen über eine harte Beschichtung. Sie eignen sich zum Abblasen von Staub in trockenen Bereichen. Sie sind leicht und lassen sich einfach über Kopf montieren. Nicht in der Nähe von Chemikalien verwenden.
Ionisierte Luftmessersysteme : Diese Systeme bestehen aus einem Edelstahlgehäuse und verfügen über einen integrierten Ionenstab. Sie trocknen das Glas und entfernen gleichzeitig statische Aufladung. Dies ist besonders wichtig für beschichtete Glasoberflächen.
Doppelseitige Konfigurationen: Diese Konfigurationen verwenden zwei Luftmesser. Eines befindet sich oberhalb, das andere unterhalb des Förderbandes. Sie trocknen beide Seiten des Glases in einem Arbeitsgang. Dadurch wird die Produktionslinie beschleunigt.
Tornado-Luftmesser : Diese erzeugen rotierende Luft. Verwenden Sie sie für die Kanten von Glas. Verwenden Sie sie für Teile mit komplexen Formen. Sie reinigen Stellen, die mit flacher Luft nicht erreicht werden können.
QXY Machinery (Shenzhen Qixingyuan Machinery Equipment Co., Ltd.) ist ein in Shenzhen ansässiges Hightech-Unternehmen, das Forschung und Entwicklung, Konstruktion, Produktion und Vertrieb integriert und über mehr als10 Jahre spezialisierte Expertisein Luftmessersystemen für Trocknungs-, Entstaubungs- und Wasserblasanwendungen in der Präzisionsfertigungsindustrie verfügt.
QXY Machinery hat eigenständig ein umfassendes Sortiment an Luftmessern entwickelt – von Aluminiumlegierungen über Edelstahl und Titanlegierungen bis hin zu PVC- und Wasserstrahl-Varianten – in verschiedenen Bauformen und Standardgrößen. Unsere Produkte erfüllen sowohl die Anforderungen gängiger Produktionslinien als auch kundenspezifische Lösungen für anspruchsvolle Anwendungen wie die Herstellung von LCD- und Flachbildschirmen, Leiterplattenreinigungsanlagen, die pharmazeutische Produktion und die Lebensmittelverarbeitung.
Für Fertigungsingenieure von LCDs und FPDs, die Luftmessersysteme für Reinigungslinien für Glassubstrate spezifizieren, bietet QXY Machinery eine präzise technische Beratung – von der Auswahl des Luftmessertyps und -materials über Empfehlungen zu Schlitzspalt und Auftreffwinkel bis hin zur Gebläsedimensionierung, der Integration der Ionisation und der Überprüfung der Reinraumkompatibilität –, um sicherzustellen, dass Ihre Reinigungslinie die Anforderungen an die Oberflächenqualität für die Produktion von Panels mit hoher Ausbeute erfüllt.
F: Warum ist die Trocknung mit einem Luftmesser besser für LCD-Glas?
A: Schleudertrocknung eignet sich für kleine Glasscheiben. Große Glasscheiben sind zu schwer zum Schleudern. Infrarottrocknung nutzt Hitze. Hitze kann das Glas verformen oder beschädigen. Infrarottrocknung entfernt keinen Staub. Luftmesser berühren das Glas nicht. Sie sind für jede Glasbreite geeignet und werden auf einem Förderband eingesetzt. Sie entfernen Wasser und Staub gleichzeitig.
F: Welcher Spalt zwischen den Luftmesserschlitzen ist für LCD-Glas am besten geeignet?
A: Verwenden Sie einen Spalt zwischen 0,5 mm und 1,5 mm. Ein kleiner Spalt beschleunigt die Luftzirkulation. Schnellere Luft trocknet das Glas besser. Der Spalt muss über die gesamte Länge des Messers gleich groß sein. Dadurch wird ein gleichmäßiges Trocknen gewährleistet. Überprüfen Sie den Spalt über die gesamte Länge, um feuchte Stellen zu vermeiden.
F: Kann ein Luftmesser beide Seiten des Glases trocknen?
A: Nein. Ein Luftmesser trocknet nur eine Seite. Sie benötigen zwei Messer, um beide Seiten zu trocknen. Platzieren Sie ein Messer oberhalb und das andere unterhalb des Glases. Dies ist eine doppelseitige Anordnung. So werden beide Seiten in einem Arbeitsgang getrocknet. Dies ist der Standard für schnelle Produktionslinien.
F: Wie wirkt sich die Ionisierung auf LCD-Glas aus?
A: Glas lädt sich sehr leicht statisch auf. Statische Aufladung zieht Staub aus der Reinraumluft an. Dieser Staub lässt sich nicht einfach mit Luft abblasen. Ionenstäbe lösen dieses Problem. Sie neutralisieren die statische Aufladung. Dadurch haftet der Staub nicht mehr am Glas. Das Glas bleibt für den nächsten Beschichtungsschritt sauber.
F: Was verursacht Wasserflecken auf dem Glas?
A: Wasserflecken entstehen, wenn der Luftstrom zu langsam oder ungleichmäßig ist oder wenn das Luftmesser zu weit vom Glas entfernt ist. Das Wasser bleibt am Glas haften und hinterlässt Kalkflecken. Verwenden Sie zum Schluss klares Wasser. Korrigieren Sie den Spalt und den Montagewinkel, um Wasserflecken zu vermeiden.
F: Beeinflusst das Material des Luftmessers die Glasoberfläche?
A: Das Luftmesser berührt das Glas nicht. Das Material spielt aber dennoch eine Rolle. Ein rostiges Messer bläst Staub auf das Glas. Edelstahl bleibt sauber und gibt keine Partikel ab. Hochwertige, glatte Messer schonen das Glas. Korrodiertes Aluminium kann Verunreinigungen verursachen.
F: Können Druckluftmesser große Glasscheiben der Generation 10.5 bearbeiten?
A: Ja. Wir fertigen Luftmesser mit einer Länge von über 3000 mm. Diese passen in Glasanlagen der 10.5. Generation. Für diese großen Messer werden leistungsstarke Gebläse benötigt. Die Konstruktion sorgt für einen gleichmäßigen Luftstrom über die gesamte Länge. Viele Betriebe setzen mehrere Messer in Reihe für die Hochgeschwindigkeitstrocknung ein.
