Nach über zehn Jahren Erfahrung in Elektronikfabriken habe ich unzählige Produktionslinien scheitern sehen, weil das falsche Luftmesser gewählt wurde. Was wie ein einfacher Trocknungs- oder Reinigungsschritt erscheint, kann, wenn es nicht richtig ausgestattet ist, die Ausbeute leicht beeinträchtigen oder sogar zum Stillstand einer ganzen Produktionslinie führen. Heute möchte ich anhand meiner praktischen Erfahrung darüber sprechen, wie man Luftmesser für die Elektronikindustrie auswählt – im Wesentlichen geht es um die Beherrschung dreier Kernaspekte: Material, Luftstrom und Geräuschentwicklung .

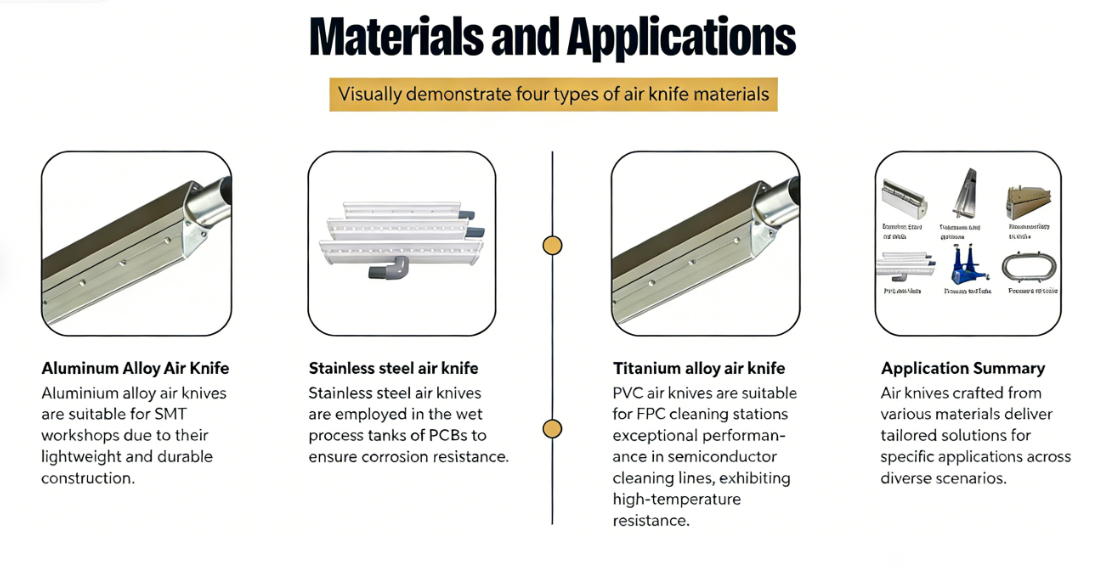

Abbildung 1: Grundprinzip der Materialauswahl für Luftmesser in Elektronikfertigungslinien
Viele Käufer fragen sich sofort: „Welches ist das beste?“ Das ist ein Irrtum. Das Material für Druckluftmesser ist wie Arbeitskleidung: Man trägt antistatische Anzüge im Reinraum und korrosionsbeständige Kleidung in Werkstätten mit Säure- und Laugenkontakt. Die Elektronikindustrie ist komplex, daher muss die richtige Lösung gefunden werden.
Luftmesser aus Aluminiumlegierung sind die kostengünstige Wahl für die meisten Elektronikmontage- und allgemeinen Reinigungsarbeiten. Sie sind leicht, weisen eine hohe Bearbeitungspräzision auf und sind preiswert. Beispielsweise eignen sie sich für die Oberflächenreinigung von Leiterplatten nach der SMT-Bestückung oder die Staubentfernung auf LCD-Bildschirmen. Allerdings ist zu beachten, dass die Lebensdauer von Aluminiummessern bei hoher Luftfeuchtigkeit oder leicht korrosiven Substanzen beeinträchtigt wird.
Hinweis zu unserem Produkt : Die Luftmesser aus Aluminiumlegierung von Shenzhen Qixingyuan Machinery Equipment Co., Ltd. ( Qixingyuan ) sind speziell auf geringes Gewicht und einfache Montage optimiert. Die Installation ist von einem Mitarbeiter in fünf Minuten erledigt, und für die Winkeleinstellung sind keine Spezialwerkzeuge erforderlich. Zahlreiche kleine und mittelständische Elektronikhersteller bestätigen, dass sie dadurch erheblich Zeit bei Installation und Wartung sparen.
Luftmesser aus Edelstahl sind Standard für Nassprozesse in der Leiterplattenbearbeitung. Auch zum Trocknen nach der Entwicklung oder zum Entfernen von Flüssigkeiten nach dem Ätzenist Edelstahl die erste Wahl. Insbesondere Edelstahl 316, der eine höhere Säure- und Laugenbeständigkeit als 304 aufweist. Tests in derselben Umgebung mit sauren Reinigungsmitteln zeigen, dass herkömmliche Aluminiummesser innerhalb von drei Monaten Lochfraßkorrosion entwickeln, während Luftmesser aus Edelstahl 316 zwei Jahre lang intakt bleiben.
Unsere Lösung : Für anspruchsvolle Umgebungen bietet die Edelstahl-Luftmesserserie von Qixingyuan eine präzise Steuerung des Luftauslassspalts auf ±0,05 mm und gewährleistet so einen gleichmäßigen Luftstrom. Viele Anwender, die mit Leiterplatten mit hoher Lagenzahl arbeiten , berichten von einer deutlichen Reduzierung von Wasserflecken nach dem Wechsel zu diesem Messertyp.
Spezielle Werkstoffe wie Titanlegierungen und PVC werden für spezifische Anforderungen verwendet:
Luftmesser aus Titanlegierungen sind zwar teuer, bieten aber eine extreme Korrosionsbeständigkeit und eignen sich daher für Prozesse mit starken Säuren und Laugen, wie beispielsweise in der Halbleiter- oder hochpräzisen FPC- Produktion.
PVC-Luftmesser zeichnen sich durch geringes Gewicht und Chemikalienbeständigkeit aus und eignen sich für berührungslose Reinigungsstationen für flexible Leiterplatten.
Der Luftstrom ist der zweite wichtige Punkt und der am häufigsten missverstandene. Viele Menschen streben blindlings nach einem hohen Luftstrom, was zu übermäßiger Geräuschentwicklung, sprunghaft erhöhtem Energieverbrauch und nicht unbedingt zu besseren Ergebnissen führt.
Zuerst muss der tatsächliche Bedarf berechnet werden. Der Luftdurchsatz hängt von der Werkstückgröße, der Förderbandgeschwindigkeit und der Art der zu trocknenden Flüssigkeit ab . Vereinfacht gesagt: Je größer die Platte, je höher die Bandgeschwindigkeit und je höher die Viskosität der Flüssigkeit, desto größer muss der benötigte Luftdurchsatz sein.

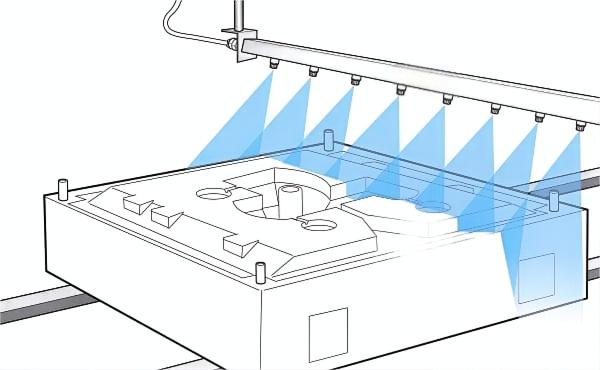

Vorsicht vor „falsch hohen Luftdurchsätzen“. Manche Hersteller werben mit hohen Luftdurchsatzwerten, vernachlässigen dabei aber die Gleichmäßigkeit des Luftstroms. Ein wirklich nützlicher Luftstrom ist ein stabiler, gleichmäßiger Luftstrom über die gesamte Auslassbreite . Ein einfacher Test: Legen Sie ein DIN-A4-Blatt vor das Luftmesser, bewegen Sie es und prüfen Sie, ob der Luftdruck in allen Positionen gleich ist.
Vergleich realer Kundenfälle: Direkte Gewinne und Verluste durch Selektionsunterschiede. Wir analysierten einmal einen öffentlich zugänglichen Branchenfall (Quelle: ein technischer Beitrag in einem Forum für Elektronikfertigung). Ein Hersteller von Elektronikmodulen für die Automobilindustrie hatte folgende Probleme mit seinem Trocknungsprozess nach der Reinigung:
Ursprüngliche Lösung : Verwendet wurden alte Luftmesser verschiedener Marken, die zwar einen hohen Luftdurchsatz versprachen, aber einen ungleichmäßigen Luftdurchsatz erzeugten.
Ergebnis : Unvollständige Trocknung führte zu kalten Lötstellen mit einer monatlichen Fehlerrate von bis zu 1,8 % . Gleichzeitig lief der Luftkompressor aufgrund des übermäßigen Luftstroms permanent unter Volllast, wodurch die geschätzten jährlichen Energiekosten für diese Anlage 50.000 RMB überstiegen .
Optimierte Lösung : Ersetzt durch spezielle Luftmesser mit gleichmäßiger Windgeschwindigkeit, die präzise auf die Liniengeschwindigkeit und den eingestellten Druck abgestimmt sind.
Ergebnis : Die Fehlerrate sank auf unter 0,5 % , wodurch allein dadurch die Verluste um Hunderttausende RMB jährlich reduziert wurden. Gleichzeitig wurde der Energieverbrauch um etwa 30 % gesenkt , was jährliche Stromkosteneinsparungen von über 15.000 RMB ermöglichte.
Dieser Fall zeigt deutlich, dass es bei der Auswahl des richtigen Luftstroms nicht nur um den Kauf von Geräten geht, sondern um eine systematische Optimierung der Qualitätskosten und der Betriebskosten .

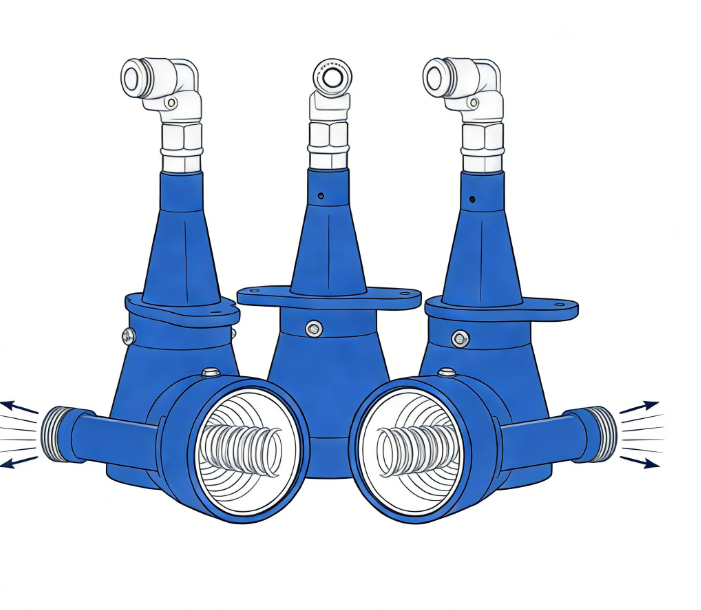

Für höchste Anforderungen an die Gleichmäßigkeit : Das Tornado-Luftmesser von Qixingyuan nutzt eine spezielle Hohlraumstruktur, um den Luftstrom zu rotieren und zu beschleunigen. Dadurch wird der effektive Luftstrom bei gleicher Leistung um ca. 20 % erhöht und gleichzeitig die Gleichmäßigkeit verbessert. Es eignet sich besonders für die anspruchsvolle Wasserentfernung von Leiterplatten oder die intensive Trocknung von Präzisionsbauteilen.
Beachten Sie außerdem Energiespartipps. Luftmesser gehören zu den größten Stromfressern in der Produktionslinie. Achten Sie bei der Auswahl auf die pneumatische Effizienz – wie viel effektiver Luftstrom pro Kilowattstunde Strom erzeugt wird. Gut konstruierte Geräte können über 30 % Strom einsparen.
Lärmprobleme werden leicht übersehen, haben aber schwerwiegende Folgen. Längeres Arbeiten in Umgebungen mit einem Lärmpegel über 85 Dezibel schädigt nicht nur das Gehör der Beschäftigten, sondern führt auch zu Ermüdung und verminderter Leistungsfähigkeit.
Das Geräusch des Luftmessers hat hauptsächlich drei Ursachen: Luftstrompfeifen, Lüfterresonanz und lose Installation .
Zur Lärmminderung gibt es verschiedene praktische Methoden: die Wahl geräuschdämpfender Auslasskonstruktionen wie Venturi-Düsen; das Hinzufügen schallabsorbierender Gehäuse in geschlossenen Produktionslinien; und die Durchführung regelmäßiger monatlicher Inspektionen und Wartungsarbeiten.
Unsere Lösung zur Geräuschreduzierung : Im Zubehörsortiment für Luftmesser von Qixingyuan bieten wir Schnellkupplungen und professionelle Schalldämpfer für Luftmesser an . Diese Schalldämpfer nutzen mehrlagige, schallabsorbierende Materialien und eine spezielle Konstruktion, um Luftturbulenzen effektiv zu unterdrücken. Dadurch wird der Betriebslärm der Luftmesser um 20–30 % reduziert und Produktionslinien können die Lärmschutzbestimmungen am Arbeitsplatz einhalten.
Ein letzter Hinweis: Luftmesser müssen im Kontext des gesamten Luftzufuhrsystems betrachtet werden . Viele konzentrieren sich nur auf den Messerkopf selbst und vernachlässigen das Zufuhrsystem, was die Ergebnisse erheblich mindert.
Die Druckluftquelle muss sauber sein . In Elektronikfabriken wird häufig Druckluft verwendet, die jedoch oft nicht ausreichend gefiltert ist. Öl, Fett und Feuchtigkeit können die Luftdüsenspalte verstopfen. Es wird empfohlen, vor der Luftdüse einen dreistufigen Filter (Öl-, Wasser- und Staubentfernung) zu installieren. Dieser ist kostengünstig und kann die Lebensdauer der Luftdüse mindestens verdoppeln.
Die Zuleitungen sollten nicht zu dünn sein . Ein Hochleistungs-Luftmesser mit sehr dünnen Zuleitungen zu verwenden, ist, als würde man Superbenzin (92 Oktan) in einen Sportwagen tanken – die Leistung ist gleich null. Der Rohrdurchmesser sollte mindestens dem Einlass des Luftmessers entsprechen; ist der Abstand zu groß, muss die Leitung entsprechend erweitert werden.
Berücksichtigen Sie die Automatisierungsintegration . Angesichts der zunehmenden Verbreitung intelligenter Produktionslinien müssen auch Luftmesser „kommunizieren“. Wählen Sie Modelle mit SPS-Steuerung oder IO-Link-Schnittstellen für die einfache Integration in MES-Systeme. Einige High-End-Modelle können zudem Luftdruck und Temperatur in Echtzeit überwachen und so eine vorausschauende Wartung ermöglichen.
Im Bereich der Systemintegration konzentriert sich Qixingyuan seit 2015 auf dieses Gebiet und bietet Komplettlösungen vom Luftmessergehäuse bis hin zu Hochdruckgebläsen und Vakuumsystemen. Wir verkaufen nicht nur Geräte, sondern entwickeln auch maßgeschneiderte Systeme – die optimale Kombination für Ihre Produktionslinie und Ihre Prozessanforderungen.
Shenzhen Qixingyuan Machinery Equipment Co., Ltd. ist ein integriertes Unternehmen, das sich auf die Forschung und Entwicklung, die Herstellung und den Vertrieb von Luftmessersystemen , Gebläsen, Vakuumsystemen und deren Zubehör spezialisiert hat.
Seit der Spezialisierung auf Luftmesser im Jahr 2015 hat das Unternehmen ein komplettes Produktionssystem aufgebaut, das von der Entwicklung über die Fertigung und Prüfung bis hin zur Installation und Inbetriebnahme reicht. Das Produktsortiment umfasst Luftmesser aus verschiedenen Materialien wie Aluminiumlegierung, Edelstahl, Titanlegierung und PVC . Sie zeichnen sich durch hohe Luftgeschwindigkeit, geringen Energieverbrauch und gleichmäßigen Luftstrom aus und finden breite Anwendung in Branchen wie Leiterplattenfertigung, LCD-Technologie, Optoelektronik, Beschichtung, Lebensmittelindustrie und Verpackungsindustrie .
In den Nassprozessstufen der Leiterplattenfertigung können die Luftmesser von Qixingyuan nach der Reinigung effektiv Wasserfilme und Restflüssigkeiten entfernen, Wasserflecken verhindern und die Trocknungsgeschwindigkeit sowie die Ausbeute verbessern. In Kombination mit den firmeneigenen Hochdruckgebläsen und Vakuumsystemen ermöglichen sie stabilere und energieeffizientere Luftstromlösungen.
F: Wie bestimme ich das Material, das meine Produktionslinie für ein Luftmesser benötigt? A: Am einfachsten ist es, die Umgebungsbedingungen in der Produktionslinie zu analysieren. Für die übliche Staubentfernung und Trocknung reicht eine Aluminiumlegierung aus. Bei Kontakt mit Reinigungsmitteln oder chemischen Lösungen empfiehlt sich Edelstahl . Titanlegierungen sollten nur bei stark korrosiven Umgebungen in Betracht gezogen werden.
F: Ist ein höherer Luftstrom immer besser für eine effektive Trocknung ? A: Nicht unbedingt. Entscheidend sind die Gleichmäßigkeit und die gezielte Ausrichtung des Luftstroms. Manchmal erzielt ein Luftmesser mit mittlerem, aber gleichmäßigem Luftstrom bessere Ergebnisse als eines mit hohem, aber ungleichmäßig verteiltem Luftstrom.
F: Können PVC-Luftmesser in der Elektronikfertigung eingesetzt werden? A: Ja, aber mit Einschränkungen. PVC eignet sich für berührungslose Anwendungen mit geringer Belastung und ohne hohe Temperaturen, wie z. B. die leichte Reinigung flexibler Leiterplatten . Es ist jedoch nicht hitzebeständig und wird nicht für Temperaturen über 70 °C empfohlen .
F: Worauf muss ich bei der Installation von Luftmessern achten? A: Es gibt drei Hauptpunkte: Stellen Sie eine saubere Luftquelle sicher (fügen Sie Filter hinzu), passen Sie die Rohre an (Durchmesser nicht kleiner als der Einlassanschluss) und befestigen Sie sie fest (um Vibrationsgeräusche zu vermeiden).
F: Bietet Qixingyuan kundenspezifische Lösungen an? A: Ja, das können wir. Wir bieten kundenspezifische Lösungen hinsichtlich Luftmesserlänge, Installationswinkel und Systemkonfiguration, abgestimmt auf Ihre Produktionsliniengeschwindigkeit, Werkstückgröße, Trocknungsanforderungen und weitere Parameter. Kontaktieren Sie uns über unsere Kontaktseite auf unserer Website.
Zusammenfassend lässt sich sagen : Die Wahl eines Druckluftmessers ist wie die Auswahl einer Brille – die richtige Passform ist entscheidend. Achten Sie auf die Materialbeschaffenheit, einen gleichmäßigen Luftstrom, geringe Geräuschentwicklung und ein vollständiges System. Wenn Sie diese vier Punkte beachten, vermeiden Sie die meisten Fehlentscheidungen bei der Auswahl.
Wir hoffen, dieser Leitfaden ist hilfreich. Bei weiteren Fragen besuchen Sie gerne unsere Website , um Fallstudien einzusehen, oder kontaktieren Sie unsere Ingenieure direkt. In der Fertigungsindustrie arbeiten wir alle zusammen – lassen Sie uns voneinander lernen und gemeinsam Fortschritte erzielen.
