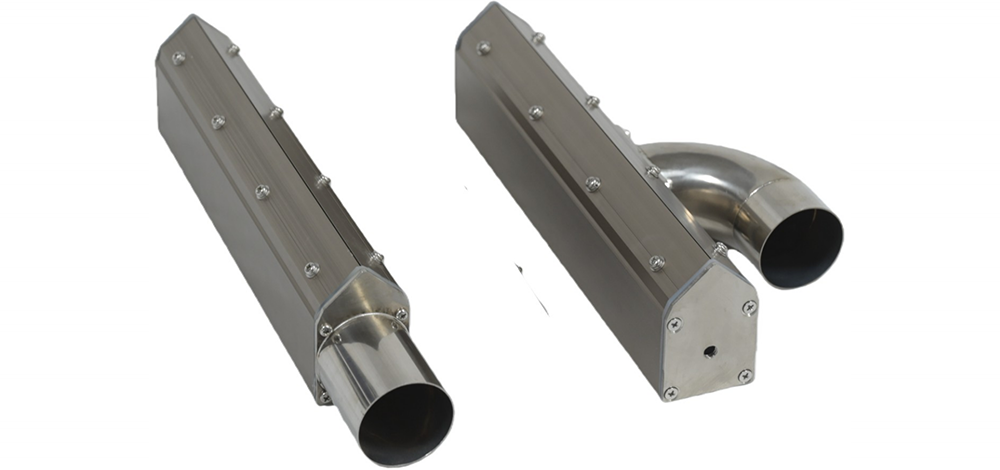

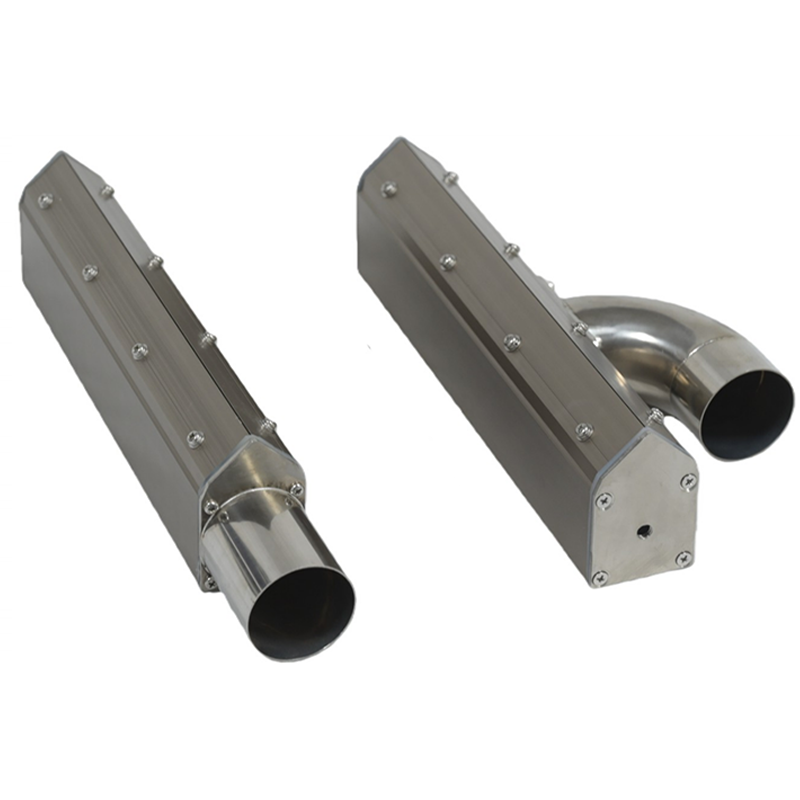

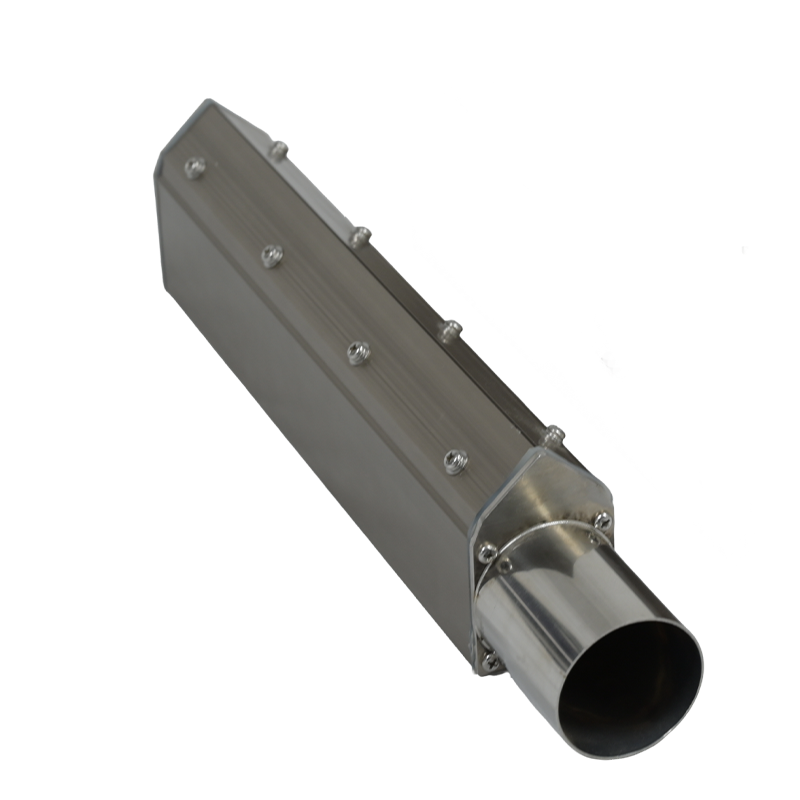

Niedriges Gehäuse aus Aluminiumlegierung (50 mm B × 77 mm H) – konzipiert für Geräte, bei denen die vertikale Bauhöhe begrenzt ist, aber dennoch ein starkes, verstellbares Luftleitblech benötigt wird.
Einstellbarer Luftspalt: 0,2 – 4,0 mm. Der Auslass kann ohne Austausch des Gehäuses von kontrollierter Oberflächenreinigung bis hin zu stärkerer Trocknung und Abblasung eingestellt werden.
Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch passt das BH-Modell auch in kompakte Rahmen mit unterschiedlichen Rohrverläufen.
Einlassoptionen Φ38 / Φ45 / Φ51 – geeignet für kompakte und mittelgroße Luftstromsysteme, bei denen die Rohrgröße an die Maschinenanordnung angepasst werden muss.
Werkseitig anpassbare Längen von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern ode
Wichtigste Verkaufsargumente des Produkts
• Gehäuse aus Aluminiumlegierung mit niedriger Bauhöhe (50 mm B × 77 mm H) – konzipiert für Geräte, bei denen die vertikale Freiraumhöhe begrenzt ist, aber dennoch ein starkes, verstellbares Luftleitblech benötigt wird.
• Einstellbarer Luftspalt: 0,2 – 4,0 mm. Der Auslass kann ohne Austausch des Gehäuses von kontrollierter Oberflächenreinigung bis hin zu stärkerer Trocknung und Abblasung eingestellt werden.
• Drei Optionen für die Lufteinlassposition: Lufteinlass von beiden Enden, von der Seite oder von unten. Dadurch passt das BH-Modell auch in kompakte Rahmen mit unterschiedlichen Rohrverläufen.
• Einlassoptionen Φ38 / Φ45 / Φ51 — geeignet für kompakte und mittlere Luftstromsysteme, bei denen die Rohrgröße an die Maschinenanordnung angepasst werden muss.
• Werkseitig anpassbare Länge von 50 bis 4000 mm mit Hochtemperatur-Silikondichtung (≤250 °C) und umfassender OEM/ODM-Unterstützung. Jede Einheit kann nach Zeichnungen, Mustern oder schriftlichen Geräteanforderungen gefertigt werden.
Produktstruktur und Funktionsprinzip
• Das 50B × 77H mm große Aluminiumlegierungsprofil sorgt für eine geringe Gehäusehöhe bei gleichzeitig vorhandener Innenkammer zur Luftstromverteilung über die gesamte Flügellänge.

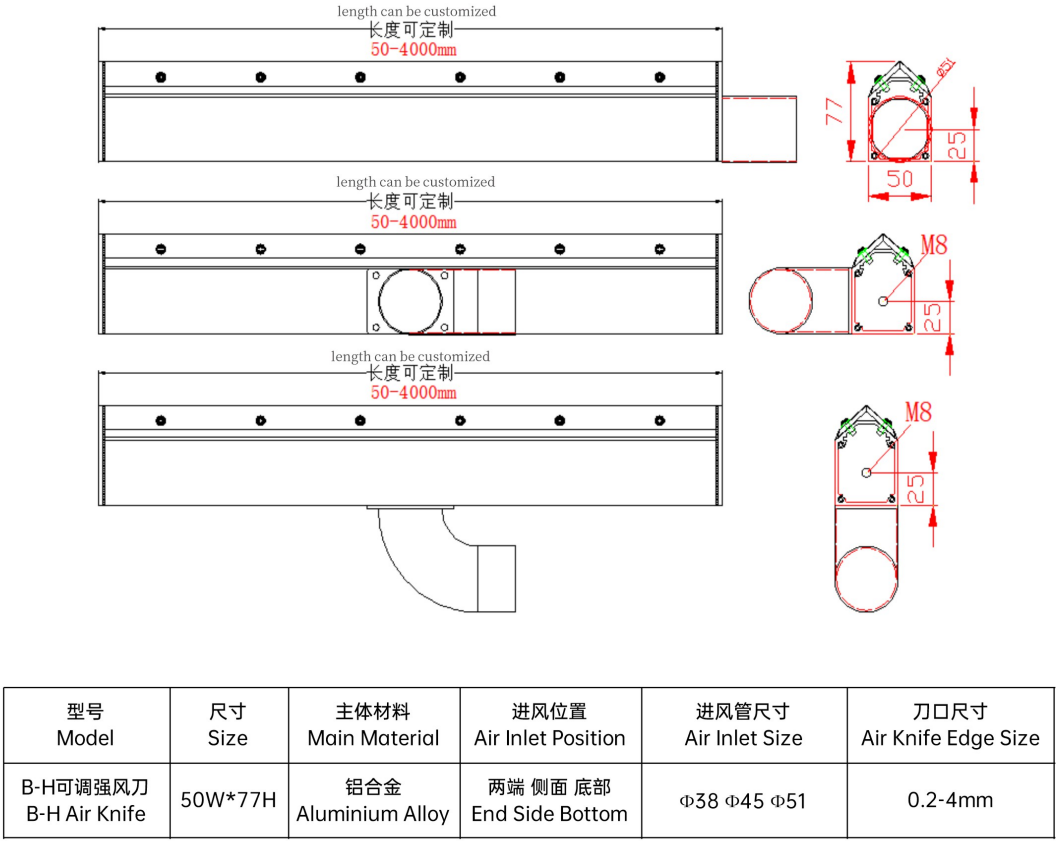

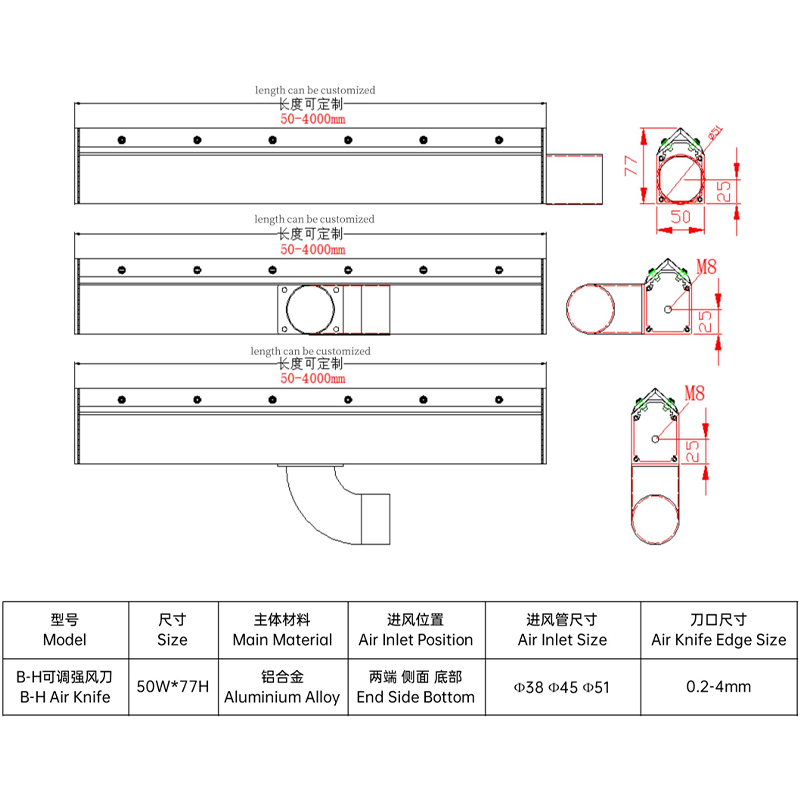

• Die Luftzufuhr kann von beiden Seiten, von der Seite oder von unten erfolgen. Die Zeichnungen der seitlichen und unteren Lufteinlässe zeigen die Befestigungspunkte für das M8-Gewinde zur sicheren Montage.
• Die Einlassoptionen Φ38 / Φ45 / Φ51 ermöglichen die Anpassung der Luftzufuhr an kompakte oder mittelgroße Rohrsysteme. Bei kundenspezifischen Längen von 50 bis 4000 mm verteilt das Plenum die Luft, bevor sie den Auslass erreicht.
• Der interne Luftstrom leitet die Luft aus dem Plenum in den Auslassschlitz und beschleunigt sie zu einem flachen, laminaren Luftstrom für die berührungslose Trocknung und Reinigung.
• Die Auslasskantengröße ist von 0,2 bis 4,0 mm einstellbar. Die Bediener können die Luftstromintensität mithilfe der Kantenschrauben regulieren, ohne das gesamte Luftmesser demontieren zu müssen.
• An den Enddichtungspositionen wird eine Hochtemperatur-Silikondichtung (≤250°C) verwendet, um Leckagen zu reduzieren und einen stabilen Betrieb bei beheizten oder kontinuierlichen Trocknungsprozessen zu gewährleisten.
Anwendungsszenarien
Das verstellbare Hochleistungs-Luftmesser BH eignet sich für Maschinen, die ein kompaktes Gehäuse, eine flexible Rohrführung und eine einstellbare Luftstromregelung bei begrenztem Installationsraum benötigen.
• Kompakte Trockenanlagen mit Förderband – Der 50×77H-Körper passt unter Schutzvorrichtungen, Schienen und Maschinenrahmen mit begrenzter Höhe.
• PCB-Reinigungslinien — einstellbarer Randspalt von 0,2 – 4,0 mm hilft, den Luftaufprall zur Feuchtigkeitsentfernung und zum Abblasen von Partikeln zu kontrollieren.
• Etikettier- und Codierstationen – Das niedrige Gehäuse kann in der Nähe des Produktflusses installiert werden, um ein lokales Trocknen vor dem Bedrucken, Markieren oder Etikettieren zu ermöglichen.
• Verpackungslinien für Lebensmittel und Getränke – kompakte Einlaufoptionen unterstützen die Oberflächentrocknung von Flaschen, Verschlüssen, Beuteln und Verpackungen auch bei beengten Platzverhältnissen.
• Multi-Messer-Array-Systeme – die kleinere Gehäusegröße ermöglicht die Anordnung mehrerer Luftmesser um Produkte oder Förderbänder.
• Beheizte Prozessanlagen — Hochtemperatur-Silikondichtung (≤250°C) unterstützt den Einsatz in der Nähe von Trockentunneln, wärmeunterstützten Waschanlagen und Warmluft-Abblasstationen.
Technische Parameter
Spezifikationstabelle:
Parameter | Spezifikation |
Modell | BH Verstellbares Hochleistungs-Luftmesser |
Querschnittsgröße | 50 mm (B) × 77 mm (H) |
Hauptmaterial | Aluminiumlegierung |
Lufteinlassposition | Ende (beidseitig), Seite (M8), Boden (M8) |
Lufteinlassgröße | Φ38 / Φ45 / Φ51 |
Einlassgewinde | M8 – sichtbar in den Zeichnungen der seitlichen und unteren Einlässe |
Schneidegröße des Luftmessers | 0,2 – 4,0 mm (einstellbar) |
Anpassbare Länge | 50 – 4000 mm |
Endabdichtung | Hochtemperatur-Silikondichtung (≤250°C) |
OEM / ODM | Unterstützt |
Fertigungskapazitäten · Anpassung · Service
• QXY bearbeitet den 50B × 77H mm großen Luftmesserkörper aus Aluminiumlegierung, die Einlassöffnungen, die Kantenteile und die Dichtflächen mit hauseigener CNC-Bearbeitung für eine kontrollierte Maßgenauigkeit.
• Kundenspezifische Klingenlängen von 50 bis 4000 mm werden unterstützt. Das Luftmesser kann an die Förderbandbreite, die Produktbreite oder den Platzbedarf des Geräterahmens angepasst werden.
• Zu den Konfigurationsoptionen gehören Einlassposition, Einlassrohrdurchmesser, Luftspaltbereich, Montageart und Oberflächenbeschaffenheit. Einlassanordnungen (Ende, Seite, Boden) können je nach Rohrverlauf gewählt werden.
• OEM- und ODM-Aufträge werden angenommen. Kunden können Zeichnungen, Muster, Fotos der Maschinen oder schriftliche Anwendungsbedingungen zur technischen Bestätigung bereitstellen.
• Eine Hochtemperatur-Silikondichtung (≤250°C) ist als Standard-Enddichtungslösung vorgesehen und trägt dazu bei, Leckagen zu reduzieren, ohne dass eine zusätzliche Dichtungsaufrüstung erforderlich ist.
• Vor dem Versand wird jede kundenspezifische Einheit einer Druckprüfung, einer Kalibrierung des Kantenspalts, einer Inspektion der Einlassposition und einer Maßbestätigung unterzogen.
Wettbewerbsvorteil
Vergleichsartikel | QXY BH Verstellbares Hochleistungs-Luftmesser | Standard-Luftmesser |
Körper mit geringer Körpergröße | Kompaktes Gehäuse (50 mm B × 77 mm H) für begrenzten vertikalen Installationsraum | Ein höherer Körper könnte mit den Maschinenrahmen kollidieren. |
Einstellbarkeit des Luftspalts | Einstellbar 0,2–4 mm ✓ | Fest, nicht verstellbar ✗ |
Einlasspositionen | End-, Seiten- und Bodeneinlassanordnungen für flexible Rohrführung | Üblicherweise nur eine Einlassanordnung oder begrenzte Rohrrichtung |
Optionen für das Einlassrohr | Φ38 / Φ45 / Φ51 für kompakte bis mittelgroße Luftstromsysteme | Weniger Optionen für den Einlassdurchmesser |
Benutzerdefinierte Länge | Werkseitig kundenspezifische Abmessungen von 50 bis 4000 mm für schmale oder breite Förderbandbreiten | Meistens nur Standardlängen |
Einbaupassform | Das niedrigere 77H-Profil erleichtert die Montage unter Abdeckungen, Schienen und kompakten Rahmen. | Oft ist mehr Freiraum erforderlich. |
Hochtemperaturversiegelung | Silikondichtung ≤250°C ✓ | Standard-Gummidichtung ✗ |
Anpassung | Länge, Spalt, Einlassposition, Einlassdurchmesser und Oberflächenbeschaffenheit können angegeben werden | Begrenzte Konfigurationsänderungen |
Über uns & Kundenspezifische Anfragen
Shenzhen Qixingyuan Machinery Equipment Co., Ltd.
Wir sind ein spezialisierter Hersteller von industriellen Luftmessern , darunter Luftmesser aus Aluminiumlegierung, Edelstahl und PVC. Unser Produktportfolio umfasst außerdem Gebläse, Montagezubehör und Systemzubehör. Dank CNC-Präzisionsbearbeitung, laufender Qualitätskontrollen und Versandprüfung erhalten unsere Kunden Produkte, die optimal zu ihren Anlagen passen.
Wir unterstützen OEM- und ODM-Projekte für Kunden aus den Bereichen Elektronik, Automobil, Lebensmittel und Getränke, Pharmazie und allgemeine Fertigung. Kunden können uns Zeichnungen, Muster, Anwendungsbeschreibungen oder Fotos der Anlagen zusenden. Unser Ingenieurteam prüft den Installationsraum, die Luftzufuhr und das Trocknungsziel und entwickelt anschließend eine Lösung, die sich nahtlos integrieren lässt und die geforderten Funktionen erfüllt.
Fordern Sie ein individuelles Angebot an
Wir unterstützen kundenspezifische Anpassungen der Luftmesserlänge, des Luftspalts und des Luftstromdesigns gemäß Ihren Geräteanforderungen.
